건설기계설비기사 기출문제 목록

건설기계설비기사(2015. 5. 31.) 시험일자 : 2015년 5월 31일

1과목 : 재료역학
1. 왼쪽이 고정단인 길이 ℓ 의 외팔보가 ω의 균일분포하중을 받을 때, 굽힘모멘트선도(BMD)의 모양은?
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
2. 두께 8mm의 강판으로 만든 안지름 40cm의 얇은 원통에 1MPa의 내압이 작용할 때 강판에 발생하는 후프 응력(원주 응력)은 몇 MPa인가?
  • ① 25
  • ② 37.5
  • ③ 12.5
  • ④ 50

등록된 댓글이 없습니다.
3. 그림과 같은 가는 곡선보가 1/4 원 형태로 있다. 이 보의 B 단체 Mo의 모멘트를 받을 때, 자유단의 기울기는? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.

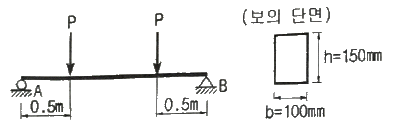

4. 단면이 가로 100mm, 세로 150mm인 사각 단면보가 그림과 같이 하중(P)을 받고 있다. 전단응력에 의한 설계에서 P는 각각 100 kN 씩 작용할 때 안전계수를 2로 설계하였다고하면, 이 재료의 허용전단응력은 약 몇 MPa 인가?
  • ① 10
  • ② 15
  • ③ 18
  • ④ 20

등록된 댓글이 없습니다.
5. 지름 3mm의 철사로 평균지름 75mm의 압축코일 스프링을 만들고 하중 10N에 대하여 3cm의 처짐량을 생기게 하려면 감은 회수(n)는 대략 얼마로 해야 하는가? (단, 전단 탄성계수는 G=88GPa 이다.)
  • ① n = 8.9
  • ② n = 8.5
  • ③ n = 5.2
  • ④ n = 6.3

등록된 댓글이 없습니다.
6. 길이가 L(m)이고, 일단 고정에 타단 지지인 그림과 같은 보에 자중에 의한 분포하중 w(N/m)가 보의 전체에 가해질 때 점 B에서의 반력의 크기는?
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
7. σx=400MPa, σy=300MPa, τxy=200MPa가 작용하는 재료 내에 발생하는 최대 주응력의 크기는?
  • ① 206 MPa
  • ② 556 MPa
  • ③ 350 MPa
  • ④ 753 MPa

등록된 댓글이 없습니다.
8. 그림과 같은 단면에서 가로방향 중립축에 대한 단면 2차모멘트는?
  • ① 10.37 × 106 mm4
  • ② 13.67 × 106 mm4
  • ③ 20.67 × 106 mm4
  • ④ 23.67 × 106 mm4

등록된 댓글이 없습니다.
9. 그림과 같은 계단 단면의 중실 원형축의 양단을 고정하고 계단 단면부에 비틀림 모멘트 T가 작용할 경우 지름 D1과 D2의 축에 작용하는 비틀림 모멘트의 비 T1/T2은? (단, D1 = 8cm, D2 = 4cm, ℓ1 = 40cm, ℓ2 = 10cm 이다.)
  • ① 2
  • ② 4
  • ③ 8
  • ④ 16

등록된 댓글이 없습니다.
10. 그림과 같은 외팔보가 집중 하중 P를 받고 있을 때, 자유단에서의 처짐 δA는? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
11. 무게가 각각 300N, 100N 인 물체 A, B 가 경사면 위에 놓여있다. 물체 B와 경사면과는 마찰이 없다고 할 때 미끄러지지 않을 물체 A와 경사면과의 최소 마찰 계수는 얼마인가?
  • ① 0.19
  • ② 0.58
  • ③ 0.77
  • ④ 0.94

등록된 댓글이 없습니다.

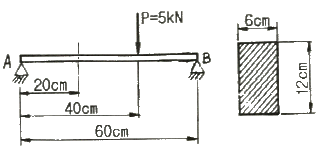

12. 그림과 같은 직사각형 단면의 단순보 AB에 하중이 작용할 때, A단에서 20cm 떨어진 곳의 굽힘 응력은 몇 MPa인가? (단, 보의 폭은 6cm이고, 높이는 12cm 이다.)
  • ① 2.3
  • ② 1.9
  • ③ 3.7
  • ④ 2.9

등록된 댓글이 없습니다.
13. 강체로 된 봉 CD가 그림과 같이 같은 단면적과 재료가 같은 케이블 ①, ②와 C점에서 힌지로 지지되어 있다. 힘 P 에 의해 케이블 ①에 발생하는 응력(σ)은 어떻게 표현되는가? (단, A는 케이블의 단면적이며 자중은 무시하고, a는 각 지점간의 거리이고 케이블 ①, ②의 길이 ℓ은 같다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
14. 재료가 전단 변형을 일으켰을 때, 이 재료의 단위 체적당 저장된 탄성에너지는? (단, τ는 전단응력, G는 전단 탄성계수이다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
15. 바깥지름 50cm. 안지름 40cm의 중공원통에 500kN의 압축하중이 작용했을 때 발생하는 압축응력은 약 몇 MPa인가?
  • ① 5.6
  • ② 7.1
  • ③ 8.4
  • ④ 10.8

등록된 댓글이 없습니다.

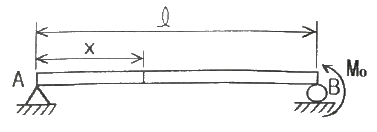

16. 그림과 같이 단순보의 지점 B에 Mo의 모멘트가 작용할 때 최대 굽힘 모멘트가 발생되는 A단에서부터 거리 x는?
  • ①
  • ② x = ℓ
  • ③
  • ④

등록된 댓글이 없습니다.

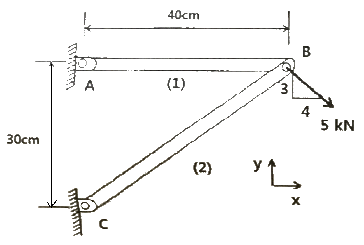

17. 그림과 같은 트러스가 점 B에서 그림과 같은 방향으로 5kN의 힘을 받을 때 트러스에 저장되는 탄성에너지는 몇 kJ 인가? (단, 트러스의 단면적은 1.2cm2, 탄성계수는 106Pa 이다.)
  • ① 52.1
  • ② 106.7
  • ③ 159.0
  • ④ 267.7

등록된 댓글이 없습니다.
18. 원형막대의 비틀림을 이용한 토션바(torsion bar) 스프링에서 길이와 지름을 모두 10%씩 증가시킨다면 토션바의 비틀림 스프링상수(비틀림 토크/비틀림 각도)는 몇 배로 되겠는가?
  • ① 1.1-2배
  • ② 1.12배
  • ③ 1.13배
  • ④ 1.14배

등록된 댓글이 없습니다.
19. 양단이 현지인 기둥의 길이가 2m이고, 단면이 직사각형(30mm × 20mm)인 압축 부채의 좌굴하중을 오일러 공식으로 구하면 몇 kN인가? (단, 부재의 탄성 계수는 200 GPa이다.)
  • ① 9.9kN
  • ② 11.1kN
  • ③ 19.7kN
  • ④ 22.2kN

등록된 댓글이 없습니다.
20. 길이가 2m인 환봉에 인장하중을 가하여 변화된 길이가 0.14cm일 때 변형률은?
  • ① 70 × 10-6
  • ② 700 × 10-6
  • ③ 70 × 10-3
  • ④ 700 × 10-3

등록된 댓글이 없습니다.
2과목 : 기계열역학
21. 절대 온도가 0에 접근할수록 순수 물질의 엔트로피는 0에 접근한다는 절대 엔트로피 값의 기준을 규정한 법칙은?
  • ① 열역학 제 0법칙 이다.
  • ② 열역학 제 1법칙 이다.
  • ③ 열역학 제 2법칙 이다.
  • ④ 열역학 제 3법칙 이다.

등록된 댓글이 없습니다.
22. 오토사이클(Otto cycle)의 압축비 ε=8 이라고 하면 이론 열효율은 약 몇 %인가? (단, k=1.4 이다.)
  • ① 36.8%
  • ② 46.7%
  • ③ 56.5%
  • ④ 66.6%

등록된 댓글이 없습니다.
23. 대기압 하에서 물을 20℃에서 90℃로 가열하는 동안의 엔트로피 변화량은 약 얼마인가? (단, 물의 비열은 4.184kJ/kg ·K로 일정하다.)
  • ① 0.8kJ/kg ·K
  • ② 0.9kJ/kg ·K
  • ③ 1.0kJ/kg ·K
  • ④ 1.2kJ/kg ·K

등록된 댓글이 없습니다.
24. 펌프를 사용하여 150 kPa, 26℃의 물을 가역단열과정으로 650 kPa로 올리려고 한다. 26℃의 포화액의 비체적이 0.001 m3/kg이면 펌프일은?
  • ① 0.4kJ/kg ·K
  • ② 0.5kJ/kg ·K
  • ③ 0.6kJ/kg ·K
  • ④ 0.7kJ/kg ·K

등록된 댓글이 없습니다.
25. 기본 Rankine 사이클의 터빈 출구 엔탈피 hte = 1200 kJ/kg, 응축기 방열량 qL = 1000kJ/kg, 펌프 출구 엔탈피 hpe = 210 kJ/kg, 보일러 가열량 qH = 1210 kJ/kg 이다. 이 사이클의 출력일은?
  • ① 210 kJ/kg
  • ② 220 kJ/kg
  • ③ 230 kJ/kg
  • ④ 420 kJ/kg

등록된 댓글이 없습니다.
26. 어떤 냉장고에서 엔탈피 17 kJ/kg의 냉매가 질량 유량 80 kJ/kg로 증발되어 들어가 엔탈피 36 kJ/kg가 되어 나온다. 이 냉장고의 냉동능력은?
  • ① 1220 kJ/hr
  • ② 1800 kJ/hr
  • ③ 1520 kJ/hr
  • ④ 2000 kJ/hr

등록된 댓글이 없습니다.
27. 실린더에 밀폐된 8kg의 공기가 그림과 같이 P1=800 kPa, 체적 V1=0.27m3에서 P2=350 kPa, 체적 V2=0.80 m3 으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?
  • ① 254
  • ② 305
  • ③ 382
  • ④ 390

등록된 댓글이 없습니다.
28. 공기 2kg이 300K, 600kPa 상태에서 500K, 400kPa 상태로 가열되었다. 이 과정 동안의 엔트로피 변화량은 약 얼마인가? (단, 공기의 정적비열과 정압비열은 각각 0.717 kJ/kg·K과 1.004 kJ/kg ·K 로 일정하다.)
  • ① 0.73 kJ/K
  • ② 1.83 kJ/K
  • ③ 1.02 kJ/K
  • ④ 1.26 kJ/K

등록된 댓글이 없습니다.
29. 자연계의 비가역 변화와 관련 있는 법칙은?
  • ① 제 0법칙
  • ② 제 1법칙
  • ③ 제 2법칙
  • ④ 제 3법칙

등록된 댓글이 없습니다.
30. 상태와 상태량과의 관계에 대한 설명 중 틀린 것은?
  • ① 순수물질 단순 압축성 시스템의 상태는 2개의 독립적 강도성 상태량에 의해 완전하게 결정된다.
  • ② 상변화를 포함하는 물과 수증기의 상태는 압력과 온도에 의해 완전하게 결정된다.
  • ③ 상변화를 포함하는 물과 수증기의 상태는 온도과 비체적에 의해 완전하게 결정된다.
  • ④ 상변화를 포함하는 물과 수증기의 상태는 압력과 비체적에 의해 완전하게 결정된다.

등록된 댓글이 없습니다.
31. 배기체적이 1200 cc, 간극체적이 200 cc의 가솔린 기관의 압축비는 얼마인가?
  • ① 5
  • ② 6
  • ③ 7
  • ④ 8

등록된 댓글이 없습니다.
32. 클라우지우스(Clasusis) 부등식을 표현한 것으로 옳은 것은? (단, T는 절대 온도, Q는 열량을 표시한다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
33. 이상기체의 등온과정에 관한 설명 중 옳은 것은?
  • ① 엔트로피 변화가 없다.
  • ② 엔탈피 변화가 없다.
  • ③ 열 이동이 없다.
  • ④ 일이 없다.

등록된 댓글이 없습니다.
34. 해수면 아래 20m에 있는 수중다이버에게 작용하는 절대압력은 약 얼마인가? (단, 대기압은 101 kPa 이고, 해수의 비중은 1.03이다.)
  • ① 101 kPa
  • ② 202 kPa
  • ③ 303 kPa
  • ④ 504 kPa

등록된 댓글이 없습니다.
35. 용기에 부착된 압력계에 읽힌 계기압력이 150 kPa이고 국소대기압이 100 kPa 일 때 용기안의 절대 압력은?
  • ① 250 kPa
  • ② 150 kPa
  • ③ 100 kPa
  • ④ 50 kPa

등록된 댓글이 없습니다.
36. 압축기 입구 온도가 -10℃, 압축기 출구온도가 100℃, 팽창기 입구 온도가 5℃, 팽창기 출구온도가 -75℃로 작동되는 공기 냉동기의 성능계수는? (단, 공기의 Cp는 1.0035 kJ/kg·℃ 로서 일정하다.)
  • ① 0.56
  • ② 2.17
  • ③ 2.34
  • ④ 3.17

등록된 댓글이 없습니다.
37. 역 카르노사이클로 작동하는 증기압축 냉동사이클에서 고열원의 절대온도를 TH, 저열원의 절대온도를 TL이라 할 때, TH/TL=1.6이다. 이 냉동사이클이 저열원으로부터 2.0kW의 열을 흡수한다면 소요 동력은?
  • ① 0.7 kW
  • ② 1.2 kW
  • ③ 2.3 kW
  • ④ 3.9 kW

등록된 댓글이 없습니다.
38. 두께 1cm, 면적 0.5m2의 석고판의 뒤에 가열판이 부착되어 1000 W의 열을 전달한다. 가열판의 뒤는 완전히 단열되어 열은 앞면으로만 전달된다. 석고판 앞면의 온도는 100℃이다. 석고의 열전도율이 k=0.79 W/m·K 일 때, 가열 판에 접하는 석고 면의 온도는 약 몇 ℃ 인가?
  • ① 110
  • ② 125
  • ③ 150
  • ④ 212

등록된 댓글이 없습니다.
39. 분자량이 30인 C2H6(에탄)의 기체상수는 몇 kJ/kg · K인가?
  • ① 0.277
  • ② 2.013
  • ③ 19.33
  • ④ 265.43

등록된 댓글이 없습니다.
40. 출력이 50kW인 동력 기관이 한 시간에 13 kg의 연료를 소모한다. 연료의 발열량이 45000 kJ/kg이라면, 이 기관의 열효율은 약 얼마인가?
  • ① 25%
  • ② 28%
  • ③ 31%
  • ④ 36%

등록된 댓글이 없습니다.
3과목 : 기계유체역학
41. 한 변이 1m인 정육면체 나무토막의 아랫면에 1080N의 납을 매달아 물속에 넣었을 때, 물위로 떠오르는 나무토막의 높이는 몇 cm인가? (단, 나무토막의 비중은 0.45, 납의 비중은 11이고, 나무토막의 밑면은 수평을 유지한다.)
  • ① 55
  • ② 48
  • ③ 45
  • ④ 42

등록된 댓글이 없습니다.
42. 길이 20m의 매끈한 원관에 비중 0.8의 유체가 평균속도 0.3m/s로 흐를 때, 압력손실은 약 얼마인가? (단, 원관의 안지름은 50mm, 점성계수는 8×10-3Pa·s 이다.)
  • ① 614Pa
  • ② 734Pa
  • ③ 1235Pa
  • ④ 1440Pa

등록된 댓글이 없습니다.
43. 그림과 같은 노즐을 통하여 유량 Q만큼의 유체가 대기로 분출될 때, 노즐에 미치는 유체의 힘 F는? (단, A1, A2는 노즐의 단면 1, 2에서의 단면적이고 ρ는 유체의 밀도이다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
44. 속도 15 m/s로 항해하는 길이 80m의 화물선의 조파 저항에 관한 성능을 조사하기 위하여 수조에서 길이 3.2m인 모형 배로 실험을 할 때 필요한 모형 배의 속도는 몇 m/s인가?
  • ① 9.0
  • ② 3.0
  • ③ 0.33
  • ④ 0.11

등록된 댓글이 없습니다.
45. 정상, 균일유동장 속에 유동방향과 평행하게 놓여진 평판 위에 발생하는 층류 경계층의 두께 δ는 x를 평판 선단으로부터의 거리라 할 때, 비례값은?
  • ① x1
  • ② x1/2
  • ③ x1/3
  • ④ x1/4

등록된 댓글이 없습니다.
46. 관로내 물(밀도 1000kg/m3)이 30m/s로 흐르고 있으며 그 지점의 정압이 100 kPa일 때, 정체압은 몇 kPa 인가?
  • ① 0.45
  • ② 100
  • ③ 450
  • ④ 550

등록된 댓글이 없습니다.
47. 다음 중 유체에 대한 일반적인 설명으로 틀린 것은?
  • ① 점성은 유체의 운동을 방해하는 저항의 척도로서 유속에 비례한다.
  • ② 비점성유체 내에서는 전단응력이 작용하지 않는다.
  • ③ 정지유체 내에서는 전단응력이 작용하지 않는다.
  • ④ 점성이 클수록 전단응력이 크다.

등록된 댓글이 없습니다.
48. 중력과 관성력의 비로 정의되는 무차원수는? (단, ρ : 밀도, V : 속도, l : 특성 길이, μ : 점성계수, P : 압력, g : 중력가속도, c : 소리의 속도)
  • ① ρVl / μ
  • ② V / √gl
  • ③ P / ρV2
  • ④ V / c

등록된 댓글이 없습니다.

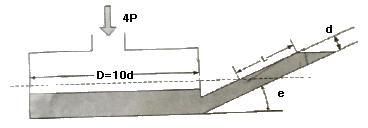

49. 그림과 같이 경사관 마노미터의 직경 D=10d이고 경사관은 수평면에 대해 θ만큼 기울여져 있으며 대기 중에 노출되어 있다. 대기압보다 Δp의 큰 압력이 작용할 떄, L과 Δp와 관계로 옳은 것은? (단, 점선은 압력이 가해지기 전 액체의 높이이고, 액체의 밀도는 ρ, θ=30° 이다.)
  • ①
  • ②
  • ③
  • ④

등록된 댓글이 없습니다.
50. 아래 그림과 같이 직경이 2m, 길이가 1m인 관에 비중량 9800N/m3인 물이 반 차있다. 이관의 아래쪽 사분면 AB 부분에 작용하는 정수력의 크기는?
  • ① 4900N
  • ② 7700N
  • ③ 9120N
  • ④ 12600N

등록된 댓글이 없습니다.
51. 유선(streamline)에 관한 설명으로 틀린 것은?
  • ① 유선으로 만들어지는 관을 유관(streamtube)이라 부르며, 두께가 없는 관벽을 형성한다.
  • ② 유선 위에 있는 유체의 속도 벡터는 유선의 접선방향이다.
  • ③ 비정상 유동에서 속도는 유선에 따라 시간적으로 변화 할 수 있으나, 유선 자체는 움직일 수 없다.
  • ④ 정상유동일 때 유선은 유체의 입자가 움직이는 궤적이다.

등록된 댓글이 없습니다.
52. 안지름 0.1m인 파이프 내를 평균 유속 5m/s로 어떤 액체가 흐르고 있다. 길이가 100m 사이의 손실수두는 약 몇 m인가? (단, 관내의 흐름으로 레이놀즈수는 1000 이다.)
  • ① 81.6
  • ② 50
  • ③ 40
  • ④ 16.32

등록된 댓글이 없습니다.
53. 원관에서 난류로 흐르는 어떤 유체의 속도가 2배가 되었을 때, 마찰계수가 1/√2배로 줄었다. 이때 압력손실은 몇 배 인가?
  • ① 21/2배
  • ② 23/2배
  • ③ 2배
  • ④ 4배

등록된 댓글이 없습니다.
54. 유속 3m/s로 흐르는 물속에 흐름방향의 직각으로 피토관을 세웠을 때, 유속에 의해 올라가는 수주의 높이는 약 몇 m 인가?
  • ① 0.46
  • ② 0.92
  • ③ 4.6
  • ④ 9.2

등록된 댓글이 없습니다.
55. 항력에 관한 일반적인 설명 중 틀린 것은?
  • ① 난류는 항상 항력을 증가시킨다.
  • ② 거친 표면은 항력을 감소시킬 수 있다.
  • ③ 항력은 압력과 마찰력에 의해서 발생한다.
  • ④ 레이놀즈수가 아주 작은 유동에서 구의 항력은 유체의 점성계수에 비례한다.

등록된 댓글이 없습니다.
56. 다음 중 체적 탄성계수와 차원이 같은 것은?
  • ① 힘
  • ② 체적
  • ③ 속도
  • ④ 전단응력

등록된 댓글이 없습니다.
57. 다음 중 질량 보존을 표현한 것으로 가장 거리가 먼 것은? (단, ρ는 유체의 밀도, A는 관의 단면적, V는 유체의 속도이다.)
  • ① ρAV = 0
  • ② ρAV = 일정
  • ③ d(ρAV) = 0
  • ④

등록된 댓글이 없습니다.
58. 공기가 기압 200kPa일 때, 20℃에서의 공기의 밀도는 약 몇 kg/m3인가? (단, 이상기체이며, 공기의 기체상수 R=287J/kg·K이다.)
  • ① 1.2
  • ② 2.38
  • ③ 1.0
  • ④ 999

등록된 댓글이 없습니다.
59. 비점성, 비압축성 유체가 그림과 같이 작은 구멍을 향해 쐐기모양의 벽면 사이를 흐른다. 이 유동을 근사적으로 표현하는 무차원 속도 포텐셜이 ø=-2lnr로 주어질 때, r=1인 지점에서의 유속 V는 몇 m/s인가? (단, 로 정의한다.)
  • ① 0
  • ② 1
  • ③ 2
  • ④ 

등록된 댓글이 없습니다.
60. 압력구배가 영인 평판위의 경계층 유동과 관련된 설명 중 틀린 것은?
  • ① 표면조도가 천이에 영향을 미친다.
  • ② 경계층 외부유동에서의 교란정도가 천이에 영향을 미친다.
  • ③ 층류에서 난류로의 천이는 거리를 기준으로 하는 Reynolds수의 영향을 받는다.
  • ④ 난류의 속도 분포는 층류보다 덜 평평하고 층류경계층보다 다소 얇은 경계층을 형성한다.

등록된 댓글이 없습니다.
4과목 : 유체기계 및 유압기기
61. 원심펌프에서 발생하는 여러 가지 손실 중 원심 펌프의 성능, 효율에 가장 큰 영향을 미치는 손실은?
  • ① 기계 손실
  • ② 누설 손실
  • ③ 수력 손실
  • ④ 원판 마찰 손실

등록된 댓글이 없습니다.
62. 다음 중 유치기계로 분류할 수 없는 것은?
  • ① 유압 기계
  • ② 공기 기계
  • ③ 공작 기계
  • ④ 유체 전송 장치

등록된 댓글이 없습니다.
63. 수차의 형식 중에서 유량변화가 심한 곳에 사용할 수 있도록 가동익을 설치하여 부분부하에 대하여 높은 효율을 얻을 수 있는 수차는?
  • ① 펠턴 수차
  • ② 지라르 수차
  • ③ 프란시스 수차
  • ④ 카플란 수차

등록된 댓글이 없습니다.
64. 펌프 운전 중 수격현상을 방지하기 위한 대책으로 틀린 것은?
  • ① 관내의 유속을 작게 한다.
  • ② 밸브를 펌프 송출구에서 멀리 설치한다.
  • ③ 펌프에 플라이 훨을 설치한다.
  • ④ 조압수조를 관로에 설치한다.

등록된 댓글이 없습니다.
65. 유효 낙차 70m, 유량 95m3인 하천에서 수차를 이용하여 발생한 동력이 58600kW일 때 이 수차의 효율은 약 몇 % 인가?
  • ① 79
  • ② 85
  • ③ 90
  • ④ 94

등록된 댓글이 없습니다.
66. 입력축과 출력축의 토크를 변환시키기 위해 펌프 회전차와 터빈 회전차 중간에 스테이터를 설치한 유체전동기구는?
  • ① 토크 컨버터
  • ② 유체 커플링
  • ③ 축압기
  • ④ 서보 밸브

등록된 댓글이 없습니다.
67. 다음 중 수차를 가장 올바르게 설명한 것은?
  • ① 물의 위치에너지를 기계적 에너지로 변환하는 기계
  • ② 물의 위치에너지를 열 에너지로 변환하는 기계
  • ③ 물의 위치에너지를 화학적 에너지로 변환하는 기계
  • ④ 물의 위치에너지를 전기 에너지로 변환하는 기계

등록된 댓글이 없습니다.
68. 사류 펌프(diagonal flow pump)의 특징에 관한 설명 중 틀린 것은?
  • ① 원심력과 양력을 이용한 터보형 펌프이다.
  • ② 구동 동력은 송출량에 따라 크게 변화한다.
  • ③ 임의의 송출량에서도 안전한 운전을 할 수 있고, 체절운전도 가능하다.
  • ④ 원심 펌프보다 고속 회전할 수 있다.

등록된 댓글이 없습니다.
69. 다음 중 그 구조나 사용 용도, 사용 빈도 등의 관점에서볼 때 일반펌프가 아닌 특수펌프만으로 구성된 것은?
  • ① 마찰 펌프, 제트 펌프, 기포 펌프, 수격 펌프
  • ② 용적형 펌프, 재생 펌프, 축류 펌프, 볼류트 펌프
  • ③ 퍼스톤 펌프, 플런저 펌프, 기어 펌프. 베인 펌프
  • ④ 회전형 펌프, 프로펠러 펌프, 원심 펌프, 수격 펌프

등록된 댓글이 없습니다.
70. 관류형 송풍기에 관한 설명으로 틀린 것은?
  • ① 날개 깃의 길이가 길고, 폭이 다소 좁으며 압력이 15mmAq ~ 75mmAq의 낮은 정압을 발생시킬 수 있다.
  • ② 날개 깃면이 회전 방향과 동일한 전향깃이다.
  • ③ 덕트나 관류 안에 연결해 원심력을 이용하여 배출되는 기류가 축방향으로 이송되는 구조이다.
  • ④ 설치 공간은 다른 기종에 비해 적은 편이며, 소음이 적고 운전상태는 정숙한 편이다.

등록된 댓글이 없습니다.
71. 램이 수직으로 설치된 유압 프레스에서 램의 자중에 의한 하강을 막기 위해 배압을 주고자 설치하는 밸브로 적절한 것은?
  • ① 로터리 베인 밸브
  • ② 파일럿 체크 밸브
  • ③ 블리드 오프 밸브
  • ④ 카운터 밸런스 밸브

등록된 댓글이 없습니다.
72. 유압 배관 중 석유계 작동유에 대하여 산화작용을 조장하는 촉매역할을 하기 때문에 내부에 카드뮴 또는 니켈을 도금하여 사용하여야 하는 것은?
  • ① 동관
  • ② PPC관
  • ③ 엑셀관
  • ④ 고무관

등록된 댓글이 없습니다.
73. 베인모터의 장점에 관한 설명으로 옳지 않은 것은?
  • ① 베어링 하중이 작다.
  • ② 정·역회전이 가능하다.
  • ③ 토크 변동이 비교적 작다.
  • ④ 기동시나 저속 운전시 효율이 높다.

등록된 댓글이 없습니다.

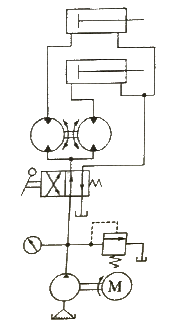

74. 그림과 같은 회로도는 크기가 같은 실린더로 동조하는 회로이다. 이 동조회로의 명칭으로 가장 적합한 것은?
  • ① 래크와 피니언을 사용한 동조회로
  • ② 2개의 유압모터를 사용한 동조회로
  • ③ 2개의 릴리프 밸브를 사용한 동조회로
  • ④ 2개의 유량제어 밸브를 사용한 동조회로

등록된 댓글이 없습니다.
75. 유압펌프에 있어서 체적효율이 90% 이고 기계효율이 80% 일 때 유압펌프의 전효율은?
  • ① 23.7%
  • ② 72%
  • ③ 88.8%
  • ④ 90%

등록된 댓글이 없습니다.
76. 다음 중 작동유의 방청제로서 가장 적당한 것은?
  • ① 실리콘유
  • ② 이온화합물
  • ③ 에나멜화합물
  • ④ 유기산 에스테르

등록된 댓글이 없습니다.
77. 그림과 같은 압력제어 밸브의 기호가 의미하는 것은?
  • ① 정압 밸브
  • ② 2-way 감압 밸브
  • ③ 릴리프 밸브
  • ④ 3-way 감압 밸브

등록된 댓글이 없습니다.
78. 그림과 같은 유압 잭에서 지름이 D2=2D1일 때 누르는 힘 F1과 F2의 관계를 나타난 색으로 옳은 것은?
  • ① F2 = F1
  • ② F2 = 2F1
  • ③ F2 = 4F1
  • ④ F2 = 8F1

등록된 댓글이 없습니다.
79. 펌프의 무부하 운전에 대한 장점이 아닌 것은?
  • ① 작업시간 단축
  • ② 구동동력 경감
  • ③ 유압유의 열화 방지
  • ④ 고장방지 및 펌프의 수명 연장

등록된 댓글이 없습니다.
80. 유압기기와 관련된 유체의 동역학에 관한 설명으로 옳은 것은?
  • ① 유체의 속도는 단면적이 큰 곳에서는 빠르다.
  • ② 유송이 작고 가는 관을 통과할 때 난류가 발생한다.
  • ③ 유송이 크고 가는 관을 통과할 때 층류가 발생한다.
  • ④ 점성이 없는 비압축성의 액체가 수평간을 흐를 때, 압력수두와 위치수두 및 속도수두의 함은 일정하다.

등록된 댓글이 없습니다.
5과목 : 건설기계일반 및 플랜트배관
81. 교상용접(Soild-Sate Welding) 형식이 아닌 것은?
  • ① 롤 용접
  • ② 고온압접 용접
  • ③ 압출 용접
  • ④ 전자빔 용접

등록된 댓글이 없습니다.
82. 판재의 두께 6mm, 원통의 바깥지름 500mm인 원통의 마름질한 판뜨기의 길이[mm]의는 약 몇 얼마인가?
  • ① 1532
  • ② 1542
  • ③ 1552
  • ④ 1562

경상대2020. 9. 22. 16:22삭제
(500-6)ㅠ =1552
83. 밀링작업에서 분할대를 사용하여 원주를 씩 등분하는 방법으로 옳은 것은?
  • ① 18구멍짜리에서 15구멍씩 돌린다.
  • ② 15구멍짜리에서 18구멍씩 돌린다.
  • ③ 36구멍짜리에서 15구멍씩 돌린다.
  • ④ 36구멍짜리에서 18구멍씩 돌린다.

등록된 댓글이 없습니다.
84. 단조를 위한 재료의 가열법 중 틀린 것은?
  • ① 너무 과열되지 않게 한다.
  • ② 될수록 급격히 가열하여야 한다.
  • ③ 너무 장시간 가열하지 않도록 한다.
  • ④ 재료의 내외부를 균일하게 가열한다.

등록된 댓글이 없습니다.
85. 주조에서 열점(hot spot)의 정의로 옳은 것은?
  • ① 유로의 확대부
  • ② 응고가 가장 더딘 부분
  • ③ 유료 단면적이 가장 좁은 부분
  • ④ 주조시 가장 고온이 되는 부분

jek82021. 3. 6. 16:53삭제
답 2번입니다...
86. 조립형 프레임이 주조 프레임과 비교할 때 장점이 아닌 것은?
  • ① 무게가 1/4정도 감소된다.
  • ② 파손된 프레임의 수리가 비교적 용이하다.
  • ③ 기계가공이나 설계 후 오차 수정이 용이하다.
  • ④ 프레임이 복잡하거나 무게가 비교적 큰 경우에 적합하다.

등록된 댓글이 없습니다.
87. 측정기의 구조상에서 일어나는 오차로서 눈금 또는 불균일이나 마찰, 측정압 등의 변화 등에 의해 발생하는 오차는?
  • ① 개인 오차
  • ② 기기 오차
  • ③ 우연
  • ④ 불합리 오차

등록된 댓글이 없습니다.
88. 슈퍼 피니싱에 관한 내용으로 틀린 것은?
  • ① 숫돌 길이는 일감 길이와 같은 것을 일반적으로 사용한다.
  • ② 숫돌의 폭은 일감의 지름과 같은 정도의 것이 일반적으로 쓰인다.
  • ③ 원통의 외면, 내면, 평면을 다듬을 수 있으므로 많은 기계 부품의 정밀 다듬질에 응용된다.
  • ④ 접촉면적이 넓으므로 연삭작업에서 나타난 이송선, 숫돌이 떨림으로 나타난 자리는 완전히 없앨 수 있다.

등록된 댓글이 없습니다.
89. 금속면에 크롬을 고온에서 확산 침투시키는 것을 크로마이징(cromizing)이라 한다. 이는 주로 어떤 성질을 향상시키기 위함인가?
  • ① 인성
  • ② 내식성
  • ③ 전연성
  • ④ 내충격성

등록된 댓글이 없습니다.
90. 방전가공에서 가장 기본적인 회로는?
  • ① RC 회로
  • ② 고전압법 회로
  • ③ 트랜지스터 회로
  • ④ 임펄스 발전시회로

등록된 댓글이 없습니다.
91. 불도저를 이용한 확토작업에서 작업거리(L) =100m, 전진속도(V1) = 10m/min, 후진 속도(V2) = 8m/min, 기어변환 소요시간 (t)=20 sec일 경우 1회 작업 사이클 시간(Cm)은 약 몇 min인가?
  • ① 23
  • ② 33
  • ③ 43
  • ④ 53

등록된 댓글이 없습니다.
92. 콘크리트를 구성하는 재료를 저장하고 소정의 배합 비율대로 계량하고 MIXER에 투입하여 요구되는 품질의 콘크리트를 생산하는 설비는?
  • ① ASPHALT PLANT
  • ② BATCHER PLANT
  • ③ CRUSHING PLANT
  • ④ CHEMICAL PLANT

등록된 댓글이 없습니다.
93. 시가지의 큰 건물이나 구조물 등의 기초공사 작업 시, 회전식 버킷에 의해 지반을 천공하여, 소음과 진동이 작고 큰 지름의 깊은 구멍을 뚫는데 가장 적합한 굴착 기계는?
  • ① 어스 드릴(earth drill)
  • ② 굴삭기(excavator)
  • ③ 크레인(crane)
  • ④ 드래그 라인(drag line)

등록된 댓글이 없습니다.
94. 머캐덤 롤러는 차동장치를 갖고 있는데 차동장치를 사용하는 목적으로 가장 적합한 것은?
  • ① 좌우 양륜의 회전속도를 일정하게 하기 위해서
  • ② 커브에서 무리한 힘을 가하지 않고 선회하기 위해서
  • ③ 연약지반에서 차륜의 공회전을 방지하기 위해서
  • ④ 전륜과 후륜의 접지압을 같게 하기 위해서

등록된 댓글이 없습니다.
95. 건설기계에서 기관에서 윤활유의 역할이 아닌 것은?
  • ① 밀봉 작용
  • ② 냉각 작용
  • ③ 세척 작용
  • ④ 응착 작용

등록된 댓글이 없습니다.
96. 1차 쇄석기(crusher)는 어느 것인가?
  • ① 조(jaw) 쇄석기
  • ② 콘(con) 쇄석기
  • ③ 로드 밀(rod mill) 쇄석기
  • ④ 해머 밀(hammer mill) 쇄석기

등록된 댓글이 없습니다.
97. 모터 그레이더가 가장 효과적으로 할 수 있는 작업은?
  • ① 산지 개간 작업
  • ② 절개지 확장 굴삭
  • ③ 적재 작업
  • ④ 제설 작업

등록된 댓글이 없습니다.
98. 공기 압축기에 관한 설명으로 틀린 것은?
  • ① 공기 압축기는 구동유닛, 압축유닛 그 밖의 부품으로 구성되어 있다.
  • ② 공기 압축기는 착암기, 바이브레이터 등의 동력이 되는 압축공기를 만드는 기계이다.
  • ③ 압축유닛은 압축기를 작동시키는 동력을 공급하는 주요부로서 가솔린기관 또는 디젤기관에 사용된다.
  • ④ 일반적으로 공기 압축기는 현장에 설치하여 놓은 고정식과 자유로이 이동시킬 수 있는 이동식이 있다.

등록된 댓글이 없습니다.
99. 카운터 밸런스 지게차의 마스트 후경각의 범위로 가장 알맞은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
  • ① 5 ~ 10도
  • ② 15 ~ 20도
  • ③ 25 ~ 30도
  • ④ 30 ~ 35도

등록된 댓글이 없습니다.
100. 오스테나이트 스레인리스강의 설명으로 틀린 것은?
  • ① 18-8 스테인리스강으로 통용된다.
  • ② 비자성체이며 열처리하여도 경화되지 않는다.
  • ③ 저온에서는 취성이 크며 크리프강도가 낮다.
  • ④ 인장강도에 비하여 낮은 내력을 가지며, 가공 경화성이 높다.

등록된 댓글이 없습니다.
건설기계설비기사 기출문제 목록
저작권 안내관리자 문의
