건설기계설비기사(2006. 5. 14.) 시험일자 : 2006년 5월 14일
1과목 : 재료역학
1. 지름 80mm, 두께 1mm의 짧은 강관 토막의 양단을 막고 그 속에 압력 2 MPa의 기체를 넣는다. 관벽을 순수전단 상태로 만들기 위해서는 그 양단에 몇 kN의 축 압축하중을 가하여야 하는가?
- ① 40.16
- ② 30.16
- ③ 20.16
- ④ 10.16
등록된 댓글이 없습니다.
2. 그림과 같은 단붙임 축의 지름을 d1:d2=3:2로 하면 d1쪽에 발생하는 응력 σ1과 d2 쪽에 발생하는 응력 σ2의 비는?
- ① σ1 : σ2 = 2:3
- ② σ1 : σ2 = 4:6
- ③ σ1 : σ2 = 9:4
- ④ σ1 : σ2 = 4:9
등록된 댓글이 없습니다.
3. 단원이 원형인 중실축에서, 단면의 중립축에 관한 관성 모멘트 I 와 극관성모멘트 J의 관계는?
- ① I = 2J
- ② I = J
- ③
- ④
등록된 댓글이 없습니다.
4. 그림과 같은 외팔보의 C점에 100 kN의 하중이 걸릴 때 B점의 처짐량은 몇 cm 인가? (단, 이 보의 EI=10 kN · m2 이며, BC부분은 강체(剛體)로 본다.)
- ① 0
- ② 1/3
- ③
- ④ 9
등록된 댓글이 없습니다.
5. 폭 30 cm, 높이 10 cm, 길이 1.5 m의 외팔보의 자유단에 8 kN 의 집중하중을 작용시킬 때의 최대처짐은 몇 mm 인가? (단, 탄성계수 E = 200 GPa 이다.)
- ① 2.5
- ② 2
- ③ 1.5
- ④ 1.8
등록된 댓글이 없습니다.
6. 그림에서 ℓ1= 4m, ℓ2= 3m인 강봉 AC와 BC를 C점에서 핀으로 연결하고 수평하중 15000 N이 작용할 때 강봉 AC와 BC의 변형량은 각각 몇 mm 인가? (단, 강봉의 단면적은 7.06 mm2, 탄성계수는 200 GPa이다.)
- ① λ1 = 34, λ2 = -25
- ② λ1 = 34, λ2 = -19
- ③ λ1 = 39, λ2 = -25
- ④ λ1 = 39, λ2 = -30
등록된 댓글이 없습니다.
7. 높이 30 cm, 폭 20 cm의 사각단면을 가진 길이 3m의 목재 외팔보가 있다. 자유단에 몇 kN의 하중을 작용시킬 수 있는가? (단, 허용굽힘응력 σW = 15 MPa 이다.)
- ① 25
- ② 15
- ③ 35
- ④ 225
등록된 댓글이 없습니다.
8. 평면 응력상태에서 σx 와 σy 만이 작용하는 2축 응력에서 모어원의 반지름이 되는 것은? (단, σx ＞ σy 이다.)
- ① ( σx + σy )
- ② ( σx - σy )
- ③ ( σx + σy )
- ④ ( σx - σy )
등록된 댓글이 없습니다.
9. 내경 8 cm, 외경 12 cm의 주철제 중공 기둥에 P= 90 kN의 하중이 작용될 때, 양단이 핀으로 고정되었다면 오일러의 좌굴길이는 몇 m 인가? (단, 탄성계수 E = 13 GPa이다.)
- ① 1.08
- ② 3.42
- ③ 6.04
- ④ 10.8
등록된 댓글이 없습니다.
10. 단면적 10cm2, 길이 20 cm인 둥근 봉이 인장하중을 받을 때 체적의 변화량은 얼마인가? (단, 이 재료의 포아송비는 0.3이고, 이때의 신장률은 0.0002 이었다.)
- ① 0.16cm3 감소
- ② 0.12cm3 감소
- ③ 0.16cm3 증가
- ④ 0.12cm3 증가
등록된 댓글이 없습니다.
11. 길이 ℓ 인 외팔보의 자유단 끝에 P가 작용할 때 저장되는 굽힘 변형에너지는? (단, 보의 탄성계수를 E, 단면 2차모멘트를 I라 한다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.

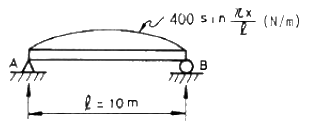

12. 그림과 같이 분포하중 ω(x) = 400 sin 를 받는 단순지지보가 있다. A단에서의 반력은 약 몇 N 인가?
- ① 1037
- ② 923
- ③ 875
- ④ 1273
등록된 댓글이 없습니다.
13. 전단 탄성계수가 80 GPa인 강봉(steel bar)에 전단응력이 1 kPa이 발생했다면 이 부재에 발생한 전단변형률 γ 는 얼마인가?
- ① 12.5 × 10-3
- ② 12.5 × 10-6
- ③ 12.5 × 10-9
- ④ 12.5 × 10-12
등록된 댓글이 없습니다.
14. 탄성계수(E)가 200 GPa인 강의 전단탄성계수(G)는? (단, 포아송비는 0.3이다.)
- ① 66.7 GPa
- ② 76.9 GPa
- ③ 100 GPa
- ④ 267 GPa
등록된 댓글이 없습니다.
15. 그림과 같은 단면에서 X-X 축에 대한 단면계수는?
- ① 72 cm3
- ② 78 cm3
- ③ 84 cm3
- ④ 504 cm3
등록된 댓글이 없습니다.
16. 길이 1m, 지름 50 mm, 전단탄성계수 G=80 GPa 인 환봉축에 800 N·m의 토크가 작용될 때 비틀림각은 약 몇 도인가?
- ① 1°
- ② 2°
- ③ 3°
- ④ 4°
등록된 댓글이 없습니다.
17. 밀도가 일정한 정육면체형 물체의 각 변의 길이가 3배로 되었을 때 이 정육면체의 바닥면에 발생되는 자중에 의한 수직 응력의 크기는 처음의 몇 배가 되겠는가?
- ① 1
- ② 3
- ③ 9
- ④ 27
등록된 댓글이 없습니다.
18. 허용인장강도 400 MPa의 연강봉에 30 kN의 축방향의 인장하중이 가해질 경우 안전율을 5라 하면 강봉의 최소지름은 몇 cm 까지 가능한가?
- ① 2.69
- ② 2.99
- ③ 2.19
- ④ 3.02
등록된 댓글이 없습니다.
19. 축에 두께가 얇은 링을 가열 끼워맞춤(shrinkage fit) 하였을 때 축 및 링에는 각각 어떤 응력이 생기는가?
- ① 축에 압축응력, 링에 인장응력
- ② 축에 인장응력, 링에 압축응력
- ③ 축과 링 모두에 인장응력
- ④ 축과 링 모두에 압축응력
등록된 댓글이 없습니다.
20. 그림과 같은 보에서 자유단의 처짐량은 얼마인가? (단, 보의 탄성계수는 E, 단면 2차모멘트를 I 라 한다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
2과목 : 기계열역학
21. 15℃ 의 물 24kg 과 80℃ 의 물 85 kg를 혼합하면 물의 온도는 약 얼마인가?
- ① 65.7℃
- ② 75.7℃
- ③ 80.8℃
- ④ 88.8℃
등록된 댓글이 없습니다.
22. 비가역 사이클에서 한 사이클 동안 내부에너지 변화량 ⊿U는?
- ① ⊿U = 0
- ② ⊿U ＞ 0
- ③ ⊿U ＜ 0
- ④ ⊿U ＞ 1
등록된 댓글이 없습니다.
23. 어떤 기체 1 kg이 압력 0.5 bar, 체적 2.0 m3의 상태에서 압력 10 bar, 체적 0.2m3의 상태로 변화하였다. 이 경우 내부에너지의 변화가 없다고 한다면, 엔탈피의 변화는 얼마나 되겠는가?
- ① 57 kJ
- ② 79 kJ
- ③ 91 kJ
- ④ 100 kJ
등록된 댓글이 없습니다.
24. 오토 사이클과 디젤 사이클에 있어서 최고압력과 최고온도가 동일하면, 두 사이클의 압축비는?
- ① 디젤 사이클의 압축비가 크다.
- ② 오토 사이클의 압축비가 크다.
- ③ 두 사이클의 압축비는 같다.
- ④ 이 조건만으로는 비교할 수 없다.
등록된 댓글이 없습니다.
25. 카르노 열기관의 열효율(η) 는 공급열량 Q1, 방열량 Q2라 하면 다음과 같이 표시된다. 옳은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
26. 정압비열이 0.9309 kJ/kgK이고, 정적비열이 0.6661 kJ/kgK인 이상기체를 압력 400 kPa, 온도 20℃ 로서 0.25 kg을 담은 용기의 체적은 몇 m3인가?
- ① 0.0213
- ② 0.1039
- ③ 0.0119
- ④ 0.0485
등록된 댓글이 없습니다.
27. 온도가 20℃ 인 흑체가 80℃ 가 되었다면 방사하는 복사 에너지는 몇 배가 되는가?
- ① 약 4배
- ② 약 5배
- ③ 약 1.2배
- ④ 약 2.1배
등록된 댓글이 없습니다.
28. 클라우지우스(Clausius)의 부등식을 바르게 표현한 것은? (단, T는 절대온도, Q는 열량을 표시한다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
29. 그림과 같이 실린더 내의 공기가 상태 1에서 상태 2로 변화할 때 공기가 한 일은?
- ① 30 kJ
- ② 200 kJ
- ③ 3000 kJ
- ④ 6000 kJ
등록된 댓글이 없습니다.
30. 어떤 냉동기에서 0℃의 물로 0℃ 의 얼음 2 ton을 만드는데 180 MJ의 일이 소요된다면 이 냉동기의 성능계수는? (단, 물의 융해열은 334 KJ/kg 이다.)
- ① 2.05
- ② 2.32
- ③ 2.65
- ④ 3.71
등록된 댓글이 없습니다.
31. 다음 열역학 성질(상태량)중 종량직(extensive) 성질인 것은?
- ① 질량
- ② 온도
- ③ 압력
- ④ 비체적
등록된 댓글이 없습니다.
32. 체적이 0.1 m3 인 용기 안에 압력 1MPa, 온도 250℃의 공기가 들어 있다. 정적과정을 거쳐 압력이 0.35 MPa 로 될 때의 열 전달량은? (단, 공기의 기체상수는 0.287 kJ/kgK, 정압비열과 정적비열은 1.0035 kJ/kgK, 0.7165 kJ/kgK이다.)
- ① 약 162 kJ이 용기에서 나간다.
- ② 약 162 kJ이 용기로 들어간다.
- ③ 약 227 kJ이 용기에서 나간다.
- ④ 약 227 kJ이 용기로 들어간다.
등록된 댓글이 없습니다.
33. 다음 중 정적비열이 가장 큰 기체는?
- ① 수소
- ② 산소
- ③ R-12
- ④ 수증기
등록된 댓글이 없습니다.
34. 압력 P1 및 P2 사이에서 (P1 ＞ P2) 작용하는 이상공기냉동기의 성능계수는 약 얼마인가? (단, P2/P1 = 0.5, k = 1.4이다.)
- ① 1.22
- ② 3.32
- ③ 4.57
- ④ 5.57
등록된 댓글이 없습니다.
35. 다음 중 경로함수(path function)는?
- ① 엔탈피
- ② 엔트로피
- ③ 내부에너지
- ④ 일
등록된 댓글이 없습니다.
36. 마찰이 없는 피스톤에 12℃, 150 kPa의 공기 1.2kg이 들어있다. 이 공기가 600kPa로 압축되는 동안 외부로 열이 전달되어 온도는 일정하게 유지되었다. 이 과정에서 행해진 일은 약 얼마인가? (단, 공기의 기체 상수는 0.287 kJ/kgK 이다.)
- ① 0 kJ
- ② -136 kJ
- ③ -1.36 kJ
- ④ -13.6 kJ
등록된 댓글이 없습니다.
37. 공기와 헬륨의 비열비는 각각 1.4, 1.667이다. 상온의 두기체를 동일한 압력비로 가역단열 압축하였다. 두 기체의 압축 후 온도에 대한 설명으로 옳은 것은?
- ① 공기의 온도가 더 높다.
- ② 헬륨의 온도가 더 높다.
- ③ 공기와 헬륨의 온도가 같다.
- ④ 압축기의 종류에 따라 다르다.
등록된 댓글이 없습니다.
38. 단열된 용기 안에 두 개의 구리 블록이 있다. 블록 A는 1 kg, 온도 300 K 이고, 블록 B는 10 kg 900 K이다. 구리의 비열은 0.4 kJ/kgK 일 때, 두 블록을 접촉시켜 열교환이 가능하게 하고 장시간 놓아두어 최종 상태에서 두 구리 블록의 온도가 같아졌다. 이 과정 동안 시스템의 엔트로피 증가량(kJ/k)은?
- ① 1.15
- ② 2.04
- ③ 2.77
- ④ 4.82
등록된 댓글이 없습니다.
39. 0.5 kg의 어느 기체를 압축하는데 15 kJ의 일을 필요로 하였다. 이 때 12 kJ의 열이 계 밖으로 손실 전달되었다. 부에너지의 변화는 몇 kJ 인가?
- ① -27
- ② 27
- ③ 3
- ④ -3
등록된 댓글이 없습니다.
40. 다음 중 이상 Rankine 사이클과 Carnot 사이클의 유사성이 가장 큰 두 과정은?
- ① 등온가열, 등압방열
- ② 단열팽창, 등온방열
- ③ 단열압축, 등온가열
- ④ 단열팽창, 등적가열
등록된 댓글이 없습니다.
3과목 : 기계유체역학

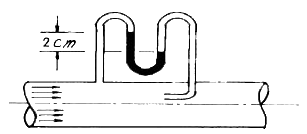

41. 그림과 같은 원관 속을 30℃ , 절대압력 202 kPa 의 공기가 흐르고 있을 때 피토관(pitot tube) 속의 물의 높이차가 2cm이면, 관속을 흐르는 공기의 속도는 몇 m/s인가? (단,공기의 기체상수는 R=287 J/kg ∙K이다.)
- ① 7.2
- ② 10.2
- ③ 13.0
- ④ 18.6
등록된 댓글이 없습니다.
42. 2차원 유동의 속도장이 직각 좌표계(x, y)에서 V=-xi+2yi 와 같이 주어질 때 점(2, 1)을 지나는 유선의 방정식은? (단, i, j 는 각각 x, y 방향의 단위벡터를 나타낸다.)
- ① x2y = 8
- ② xy2 = 8
- ③ x2y = 4
- ④ xy2 = 4
등록된 댓글이 없습니다.
43. 150 mm의 관속을 20℃의 물이 평균유속 4 m/s 로 흐르고 있다. 75 mm인 모형 관속을 40℃의 암모니아가 흐를 때 위와 역학적 상사를 이루려면 암모니아의 평균 유속은 몇 m/s 이어야 하는가? (단, 물의 동점성계수는 1.006×10-6 m2/s이며, 암모니아의 동점성계수는 0.34×10-6m2/s이다.)
- ① 2.0
- ② 2.7
- ③ 4.6
- ④ 8.0
등록된 댓글이 없습니다.
44. 스토크스의 법칙에 의거 비압축성 점성유체 중에 구(球)가 낙하될 때 레이놀즈수가 1보다 아주 작은 범위에서 구에 적용하는 항력(D)은? (단, μ : 유체의 점성계수, a : 구의 반지름, V : 구의 평균속도, CD : 항력계수)
- ① D = 4πaμV
- ② D = 6πaμV
- ③ D = 2πaμV
- ④ D = CDπaμV
등록된 댓글이 없습니다.
45. 다음 중 표준 대기압의 값이 아닌 것은?
- ① 14.7 psi
- ② 760 mmHg
- ③ 1.033 mAq
- ④ 1.013 bar
등록된 댓글이 없습니다.
46. 밑면이 1 m × 1m, 높이가 0.5 m인 나무토막 위에 1960 N의 추를 올려놓고 물에 띄웠다. 나무의 비중을 0.5 라 할 때 물속에 잠긴 부분의 부피는 몇 m3 인가?
- ① 0.5
- ② 0.45
- ③ 0.25
- ④ 0.05
등록된 댓글이 없습니다.
47. 정사각형 판의 한 변과 나란히 방향으로 흘러들어 온 유체가 판을 흘러 지나갈 때 판에서의 전단응력 분포는 Pa 단위로 τ = 0.005/√x [x는 앞전(leading edge)으로 부터의 변을 따른 길이(m)]로 주어진다. 변의 길이가 4 m 일 때 전단응력으로 인해 판이 받는 항력은 몇 N인가? (단, 판의 상하에 모두 전단응력이 작용하는 것으로 한다.)
- ① 0.005
- ② 0.04
- ③ 0.08
- ④ 0.16
등록된 댓글이 없습니다.
48. 원관에서 난류로 흐르는 어떤 유체의 속도가 2배가 되었을 때 마찰계수가 1/√2 로 줄었다. 이때 압력 손실은 몇 배가 되겠는가?
- ① 2 배
- ② 21/2 배
- ③ 4 배
- ④ 23/2 배
등록된 댓글이 없습니다.
49. 다음 중 음속 a를 구하는 식이 아닌 것은? (단, P : 절대압력, ρ : 밀도, T : 절대온도, R : 기체상수, E : 체적탄성계수, k : 비열비, g : 중력가속도, ν : 동성점계수)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
50. 물이 들어 있는 탱크에 수면으로부터 5 m 깊이에 노즐이 달려 있다. 만일 이 노즐의속도 계수가 Cv = 0.95 라고 하면 노즐로부터 나오는 실제 유속은 몇 m/s인가?
- ① 14
- ② 9.4
- ③ 14.74
- ④ 9.9
등록된 댓글이 없습니다.
51. 수평으로 놓인 지름 10cm, 길이 200 m인 파이프에 완전히 열린 글로브 밸브가 설치되어 있고, 흐르는 물의 평균속도는 2 m/s이다. 파이프의 관 마찰계수가 0.02 이고, 전체수두 손실이 10 m 이면, 글로브 밸브의 저항계수는?
- ① 0.4
- ② 1.8
- ③ 5.8
- ④ 9.0
등록된 댓글이 없습니다.

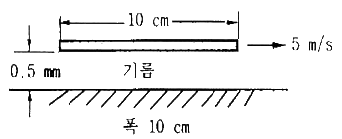

52. 10 cm × 10cm 크기의 평판이 벽면으로부터 0.5mm 떨어져 있고, 평판과 벽면 사이에는 점성계수가 0.2 N∙c/m2 기름으로 채워져 있다. 평판율 5 m/s 속도로 운동시키는데 필요한 힘은 얼마인가? (단, 기름은 뉴톤 유체이고 기름 막에서의 유동은 속도 분포가 선형인 Couette 유동으로 가정한다.)
- ① 0.1 N
- ② 10 N
- ③ 20 N
- ④ 200 N
등록된 댓글이 없습니다.
53. 밀도 ρ, 평균 단면적 A 인 n 개의 액체 분무가 평균 V의 속도로 수직 평판에 충돌할 때 분무로 인하여 평판이 받는 충격력은?
- ① nV2A
- ② nρVA
- ③ nρV2A
- ④ n2ρV2A
등록된 댓글이 없습니다.
54. 유속 u가 시간 t와 임의 방향의 좌표 s의 함수일 때 비정상 균일유동(unsteady uniform flow)을 나타내는 것은?
- ① (∂u/∂t) = 0, (∂u/∂s) = 0
- ② (∂u/∂t) ≠ 0, (∂u/∂s) = 0
- ③ (∂u/∂t) = 0, (∂u/∂s) ≠ 0
- ④ (∂u/∂t) ≠ 0, (∂u/∂s) ≠ 0
등록된 댓글이 없습니다.
55. Reynolds 수송정리(Reynolds Transport Theorem)에 대한 설명으로 가장 적합한 것은?
- ① 시스템에 대한 보존법칙을 검사체적에 대한 것으로 변환시킨다.
- ② Euler적 기술방법을 Lagrange적 기술방법으로 변환시킨다.
- ③ 질량보존법칙을 그와 대등한 운동량보전 방정식으로 변환시킨다.
- ④ 고정된 검사체적을 운동하는 검사체적으로 변환시킨다.
등록된 댓글이 없습니다.

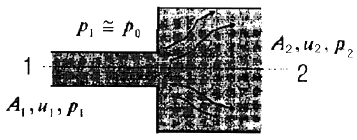

56. 그림과 같이 단면적이 급격히 넓어지는 급확대 흐름에서 1번 위치에서의 압력은 대기압이고, 속도는 2m/s이다. A1/A2=0.3 일 때 유동 손실수두를 계산하면 약 몇 m 인가?
- ① 0.1 m
- ② 0.15 m
- ③ 0.2 m
- ④ 0.25 m
등록된 댓글이 없습니다.

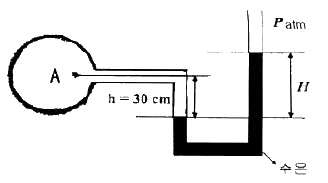

57. 마노미터를 설치하여 액체탱크의 수압을 측정하려고 한다. 수은(비중 = 13.6) 액주의 높이차 H = 50cm 이면 A점에서의 계기 압력은? (단, 액체의 밀도는 900 kg/m3 이다.)
- ① 63.9 kPa
- ② 4.2 kPa
- ③ 63.9 Pa
- ④ 4.2 Pa
등록된 댓글이 없습니다.
58. 물체의 자유낙하 거리는 초기 속도, 중력 가속도, 시간의 함수라고 알려져 있다. 이 문제를 버킹햄(Buckingham)의 π-정리를 사용하여 해석할 때 무차원수는 몇 개를 구성할 수 있는가?
- ① 1개
- ② 2개
- ③ 3개
- ④ 4개
등록된 댓글이 없습니다.
59. 체적탄성계수에 대한 설명과 가장 관계있는 것은?
- ① 온도와 무관하다.
- ② 압력과 같은 단위를 가진다.
- ③ 점성 계수에 비례한다.
- ④ 비중량과 같은 단위를 가진다.
등록된 댓글이 없습니다.
60. 내경 0.25 m, 길이 100 m인 매끄러운 수평 강관으로 비중 0.8, 점성계수 0.1 Pa∙s인 기름을 수송한다. 유량이 100L/s 일 때의 관 마찰손실 수두는 유량이 50L/s 일 때의 몇 배가 되는가? (단, 층류의 관 마찰계수는 64/Re 이고 난류일 때의 관 마찰계수는 0.3164Re-1/4 이고 임계 레이놀즈수는 2300 이다.)
- ① 4.1
- ② 5.05
- ③ 0.92
- ④ 2.0
등록된 댓글이 없습니다.
4과목 : 유체기계 및 유압기기
61. 디젤기관에서 직접분사식의 특징이 아닌 것은?
- ① 간접분사식에 비하여 분사압력이 높다.
- ② 간접분사식에 비하여 구조는 간단하나 열효율이 낮다.
- ③ 간접분사식에 비하여 진동이 크다.
- ④ 양질의 연료를 사용해야 한다.
등록된 댓글이 없습니다.
62. 1kgf의 탄소를 완전 연소시키는데 필요한 산소량은 얼마인가?
- ① 0.67kgf
- ② 1.67kgf
- ③ 2.67kgf
- ④ 3.67kgf
등록된 댓글이 없습니다.
63. 다음 중 디젤기관의 노킹을 방지하기 위한 대책으로 가장 적당한 것은?
- ① 착화성이 나쁜 연료를 사용한다.
- ② 세탄가가 낮은 연료를 사용한다.
- ③ 실린더 내의 공기를 와류가 일어나지 않도록 한다.
- ④ 압축비를 높여준다.
등록된 댓글이 없습니다.
64. 어떤 디젤기관이 압축 상사점에서 체적이 19 : 1로 압축되어 온도가 30℃로부터 600℃로 되었다고 한다. 이 때의 압축압력은 약 얼마인가?
- ① 45기압
- ② 50기압
- ③ 55기압
- ④ 60기압
등록된 댓글이 없습니다.
65. 기관의 맥동적인 출력을 원활하게 하는 것은?
- ① 크랭크 축
- ② 캠 축
- ③ 변속기
- ④ 플라이 휠
등록된 댓글이 없습니다.
66. 기관의 회전속도가 4,500rpm이다. 연소 지연시간이 1/600초이면, 연소 지연시간 동안에 크랭크 축의 회전각은?
- ① 15°
- ② 30°
- ③ 45°
- ④ 60°
등록된 댓글이 없습니다.
67. 제트기관이 300m/sec에서 작동하여 60kgf/sec 공기를 소비한다. 배출 연소가스 속도가 626.7m/sec면 이때 제트기관의 추진력은 약 몇 kgf 인가?
- ① 1000
- ② 1500
- ③ 2000
- ④ 2500
등록된 댓글이 없습니다.
68. 디젤기관의 연료분사펌프에서 회전속도를 제어하는 기구로 적합한 것은?
- ① 펌프 엘리먼트(pump element)
- ② 조속기(governor)
- ③ 분사 타이머(injrction timer)
- ④ 공급펌프(supply pump)
등록된 댓글이 없습니다.
69. 다음 중 디젤기관의 연료분사 요건에 해당하는 것은?
- ① 원심력
- ② 관통력
- ③ 구심력
- ④ 압축력
등록된 댓글이 없습니다.
70. 기관의 압축비가 9.5 이상으로 높은 경우에는 노킹 음과 다른 저주파의 둔한 뇌음을 내고, 기관의 운전이 거칠어지며 연소실이 오염되었을 때 주로 발생되는 현상을 무엇이라고 하는가?
- ① 와일드핑(wild ping)
- ② 럼블(rumble)
- ③ 서드(thud)
- ④ 런온(run on)
등록된 댓글이 없습니다.
71. 유압유의 구비 조건이 아닌 것은?
- ① 기름 속의 공기를 빨리 분리시킬 수 있을 것
- ② 압축성 유체일 것
- ③ 장시간 사용하여도 화학적으로 안정할 것
- ④ 녹이나 부식의 발생을 방지할 수 있을 것
등록된 댓글이 없습니다.
72. 다음 중 난연성 작동유(fire resistant fluid)가 아닌 것은?
- ① 수중 유형 작동유
- ② 유중 수형 작동유
- ③ 합성 작동유
- ④ 고 VI형 작동유
등록된 댓글이 없습니다.
73. 안지름 0.1m 인 파이프 내를 평균 유속은 5m/sec로 물이 흐르고 있다. 배관길이 10m 사이에 나타나는 손실수도는 약 몇 m 인가? (단, 관 마찰계수 f = 0.013 이다.)
- ① 1m
- ② 1.7m
- ③ 3.3m
- ④ 4m
등록된 댓글이 없습니다.
74. 정용량형 유압펌프를 일정압력, 일정유량 하에서 운전하여 가변용량형 유압모터를 구동시키는 유압모터 회로는?
- ① 일정 마력 구동 회로
- ② 일정 토크 구동 회로
- ③ 유압모터 병렬 회로
- ④ 유압모터 직렬 회로
등록된 댓글이 없습니다.
75. 유압회로 내 이물질을 제거하는 것과 작동유 교환 시 오래된 오일과 슬러지를 용해하여 오염물의 전량을 회로 밖으로 배출시켜서 회를 깨끗하게 하는 것은?
- ① 플래싱(flushing)
- ② 드레인(drain)
- ③ 패킹(packing)
- ④ 매니폴드(manifold)
등록된 댓글이 없습니다.
76. 유압 실린더와 유압 모터의 기능을 바르게 설명한 것은?
- ① 유압 실린더나 유압 모터는 왕복운동을 한다.
- ② 유압 실린더나 유압 모터는 회전운동을 한다.
- ③ 유압 실린더는 직선운동, 유압 모터는 회전 운동을 한다.
- ④ 유압 실린더는 회전운동, 유압 모터는 왕복 운동을 한다.
등록된 댓글이 없습니다.
77. 미터-인 속도제어 회로로 실린더의 속도를 조정하는 경우 실린더에 인력(tractive force)이 작용하면 실린더 속도는 제어할 수 없게 된다. 이 때 이를 제어할 수 있는 밸브는?
- ① 브레이크 밸브
- ② 카운터 밸런스 밸브
- ③ 3방향 감압밸브
- ④ 분류밸브
등록된 댓글이 없습니다.
78. 다음 중 로직밸브의 특징이 아닌 것은?
- ① 압력손실이 작아 저압, 소 유량시스템에 적합하다.
- ② 응답성이 우수하고 고속변환이 가능하다.
- ③ 누설, 진동, 소음 등 배관에 기인하는 트러블을 줄이므로 신뢰성이 향상된다.
- ④ 유압장치의 비용을 절감할 수 있다.
등록된 댓글이 없습니다.
79. 보기와 같은 기호는 어떤 조작 방식 유압기호인가?
- ① 기계조작 방식
- ② 외부 파일럿 조작 방식
- ③ 솔레노이드 조작 방식
- ④ 내부 파일럿 조작 방식
등록된 댓글이 없습니다.
80. 다음 중 결합부위 위치가 상대적으로 변하는 경우에 가장 적합한 관은?
- ① 동관
- ② 고무 호스
- ③ 강관
- ④ 스테인리스 강관
등록된 댓글이 없습니다.
5과목 : 건설기계일반 및 플랜트배관
81. 연삭 중에 떨림(chattering)이 발생하면 표면거칠기가 나빠지고 정밀도가 저하된다. 떨림(chattering)의 원인이 아닌 것은?
- ① 숫돌이 불균형일 때
- ② 숫돌의 결합도가 너무 낮을 때
- ③ 센터 및 방진구가 부적당할 때
- ④ 숫돌이 진원이 아닐 때
등록된 댓글이 없습니다.
82. 주조에서 라이저(riser)의 설치 목적으로 가장 적합한 것은?
- ① 주물의 변형을 방지한다.
- ② 주형내의 쇳물에 압력을 준다.
- ③ 주형내에 공기를 넣어준다.
- ④ 주형의 파괴를 방지한다.
등록된 댓글이 없습니다.
83. 디프 드로잉(deep drawing)으로 지름 80mm, 높이 50mm의 얇은 평판의 원통용기(圓筒容器)를 만들고자 한다. 블랭크의 지름은? (단, 모서리의 반지름은 매우 작다.)
- ① 약 130 mm
- ② 약 150 mm
- ③ 약 170 mm
- ④ 약 190 mm
등록된 댓글이 없습니다.
84. 오우버 핀법(over pin method)은 다음 중 어느 것을 측정하는 것인가?
- ① 공작기계의 정밀도
- ② 기어의 이두께
- ③ 더브테일의 각도
- ④ 수나사의 골지름
등록된 댓글이 없습니다.
85. 전기저항 열을 이용한 압접이 아닌 것은?
- ① 스폿 용접(spot welding)
- ② 심 용접(seam welding)
- ③ 테르밋 용접(thermit welding)
- ④ 프로젝션 용접(projection welding)
등록된 댓글이 없습니다.
86. 전해 연마의 결점에 해당되지 않는 것은?
- ① 복잡한 형상의 공작물을 연마하기가 어렵다.
- ② 연마량이 적어, 깊은 홈이 제거되지 않는다.
- ③ 모서리가 둥글게 된다.
- ④ 주물의 경우 광택이 있는 가공면을 얻을 수 없다.
등록된 댓글이 없습니다.
87. CNC프로그램의 주요 기능 중 주축 기능을 나타내는 것은?
- ① F
- ② S
- ③ T
- ④ M
등록된 댓글이 없습니다.
88. 저탄소강이나 중탄소강에 NaCN과 KCN을 주성분으로 하여 고경도(高硬度)의 표면을 얻는 것은?
- ① 피막법
- ② 청화법
- ③ 질화법
- ④ 화염법
등록된 댓글이 없습니다.
89. 버니어캘리퍼스의 눈금 24.5mm를 25 등분한 경우 최소 측정치는? (단, 본척의 눈금간격은 0.5mm이다.)
- ① 1/50 mm
- ② 1/25 mm
- ③ 1/24.5 mm
- ④ 1/20 mm
등록된 댓글이 없습니다.
90. 자유 단조의 기본작업 방법에 해당되지 않는 것은?
- ① 비딩(beading)
- ② 펀칭(punching)
- ③ 비틀기(twisting)
- ④ 전단(shearing)
등록된 댓글이 없습니다.
91. 모우터 글레이더의 회전반경을 작게 하여 선회가 용이하도록 한 장치는?
- ① 라이닝 장치
- ② 아티큘레이트 장치
- ③ 스케어리 파이어 장치
- ④ 파워 콘트롤 장치
등록된 댓글이 없습니다.
92. 아스팔트 플랜트의 드라이어 핫 엘리베이터, 골재진동선별 장치 등에서 배출되는 연소가스와 머지를 흡수하여 제거하기 위한 장치는?
- ① 석분 공급 장치
- ② 계량 장치
- ③ 골재 선별 장치
- ④ 집진 장치
등록된 댓글이 없습니다.
93. 아스팔트 피니셔의 규격표시 방법은?
- ① 아스팔트를 포설할 수 있는 아스팔트의 무게
- ② 아스팔트 콘크리트를 포설할 수 있는 표준 포장너비
- ③ 아스팔트 콘크리트를 포설할 수 있는 타이어의 접지너비
- ④ 아스팔트 콘크리트를 포설할 수 있는 도로의 너비
등록된 댓글이 없습니다.
94. 불도우저의 동력전달 순서로 다음 중 가장 적합한 것은?
- ① 기관 (→) 클러치 (→) 변속기 (→) 파이널 드라이브기어 (→) 조향클러치 (→) 베벨기어 (→) 스프로켓 (→) 트랙
- ② 기관 (→) 클러치 (→) 변속기 (→) 베벨기어 (→) 조향클러치 (→) 파이널 드라이브기어 (→) 스프로켓 (→) 트랙
- ③ 기관 (→) 변속기 (→) 클러치 (→) 파이널 드라이브기어 (→) 조향클러치 (→) 베벨기어 (→) 스프로켓 (→) 트랙
- ④ 기관 (→) 변속기 (→) 클러치 (→) 베벨기어 (→) 조향클러치 (→) 스프로켓 (→) 파이널 드라이브기어 (→) 트랙
등록된 댓글이 없습니다.
95. 운반기계에 해당되지 않는 것은?
- ① 호이스팅 머시인(Hoisting machine)
- ② 트랙터(Tractor)
- ③ 아스팔트 분배기(Asphalt distributor)
- ④ 트랙터 드로운 왜건(Tractor drawn wagon)
등록된 댓글이 없습니다.
96. 에어콤프레tu에서 210 cfm은 어떠한 규격인가?
- ① 1분당 210 입방 피트 압축공기 생산
- ② 1분당 210 평방 피트 압축공기 생산
- ③ 1시간당 210 입방 피트 압축공기 생산
- ④ 1시간당 210 평방 피트 압축공기 생산
등록된 댓글이 없습니다.
97. 왕복식 공기압축기를 실린더 배열상태에 따라 분류한 형식이 아닌 것은?
- ① 베인(vane)형
- ② 수직형
- ③ 수평형
- ④ 밸런스(balance)형
등록된 댓글이 없습니다.
98. 굴삭기의 상부회전체가 하부프레임의 스윙 베어링에 지지 되어 있다. 상부회전체의 무게(W) = 5ton, 선회속도(V) = 3m/sec, 마찰계수(μ) = 0.1일 경우 선회동력(H)은?
- ① 14.7 kw
- ② 17.3 kw
- ③ 20.1 kw
- ④ 23.8 kw
등록된 댓글이 없습니다.
99. 셔블계 굴착기계에서 중량물의 들어올리기와 내리기, 다른 작업 장치를 이용하여 파쇄작업 폐철 수집과 건축시공 등에 많이 사용되는 것은?
- ① 백 호우(back hoe)
- ② 크레인(crane)
- ③ 파일 드라이버(pile driver)
- ④ 롤러(roller)
등록된 댓글이 없습니다.
100. 모우터 그레이더의 규격표시 방법은?
- ① 표준 배토판의 길이(m)로 표시한다.
- ② 스케어리파이어(Scarifier)의 길이(m)로 표시한다.
- ③ 작업 가능 상태의 자중(kg)으로 표시한다.
- ④ 최대 정격마력(PS)으로 표시한다.
등록된 댓글이 없습니다.
