공유압기능사(2015. 7. 19.) 시험일자 : 2015년 7월 19일
1과목 : 임의구분

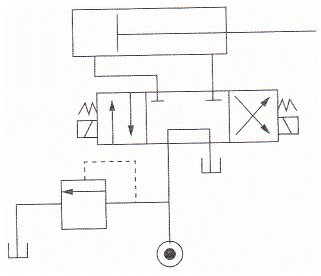

1. 그림과 같은 유압회로의 명칭은?
- ① 감속 회로
- ② 차동 회로
- ③ 로킹 회로
- ④ 정토크 구동 회로
등록된 댓글이 없습니다.
2. 다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브는?
- ① AND 밸브
- ② 3/2-Way 밸브
- ③ 압력 시퀀스 밸브
- ④ 일방향 유량제어 밸브
등록된 댓글이 없습니다.
3. 공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?
- ① 열원의 가까이에서 사용하지 않는다.
- ② 공유압 변환기는 수평 방향으로 설치한다.
- ③ 에어 하이드로 실린더보다 높은 위치에 설치한다.
- ④ 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
등록된 댓글이 없습니다.
4. 공압 실린더를 순차적으로 작동시키기 위해서 사용되는 밸브의 명칭은 무엇인가?
- ① 시퀀스 밸브
- ② 무부하 밸브
- ③ 압력 스위치
- ④ 교밸브
등록된 댓글이 없습니다.
5. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 사용되는 스위치는?
- ① 압력 스위치
- ② 전기 리드 스위치
- ③ 광전 스위치
- ④ 전기 리밋 스위치
등록된 댓글이 없습니다.
6. 공압 밸브에 부착되어 있는 소음기의 역할에 관한 설명으로 옳은 것은?
- ① 배기속도를 빠르게 한다.
- ② 공압 작동부의 출력이 커진다.
- ③ 공압 기기의 에너지 효율이 좋아진다.
- ④ 압축공기 흐름에 저항이 부여되고 배압이 생긴다.
등록된 댓글이 없습니다.
7. 연속적으로 공기를 빼내는 공기 구멍을 나타내는 기호는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
8. 공기 청정화 장치로 이용되는 공기 필터에 관한 설명으로 적합하지 않은 것은?
- ① 압축공기에 포함된 이물질을 제거하여 문제가 발생하지 않도록 사용한다.
- ② 압축공기는 필터를 통과하면서 응축된 물과 오물을 제거하는 역할을 한다.
- ③ 투명의 수지로 되어 있는 필터통은 가정용 중성세제로 세척하여 사용하여야 한다.
- ④ 필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있어야 추가적인 이물질 공급이 차단되어 효율적이다.
등록된 댓글이 없습니다.
9. 유압 탱크의 구비 조건이 아닌 것은?
- ① 필요한 기름의 양을 저장할 수 있을 것
- ② 복귀관 측과 흡입관 측 사이에 격판을 설치할 것
- ③ 펌프의 출구 측에 스트레이너가 설치되어 있을 것
- ④ 적당한 크기의 주유구와 배유구가 설치되어 있을 것
등록된 댓글이 없습니다.
10. 공압 실린더나 공압 탱크의 공기를 급속히 방출할 필요가 있을 때 또는 공압 실린더 속도를 증가킬 필요가 있을때 사용되는 밸브로 가장 적당한 것은?
- ① 2압 밸브
- ② 셔틀 밸브
- ③ 체크 밸브
- ④ 급속 배기 밸브
등록된 댓글이 없습니다.
11. 접속된 관로를 나타내는 기호는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
12. 루브리케이터(Lubricator)에 사용되는 적정한 윤활유는?
- ① 기계유 1종(ISO VG 32)
- ② 터빈유 1종, 2종(ISO VG 32)
- ③ 그리스유 3종, 4종(ISO VG 32)
- ④ 스핀들유 3종, 4종(ISO VG 32)
등록된 댓글이 없습니다.
13. 유압펌프의 성능을 표현하는 것으로 단위시간당 에너지를 의미하는 것은?
- ① 동력
- ② 전력
- ③ 항력
- ④ 추력
등록된 댓글이 없습니다.
14. 회로설계 시 주의하여야 할 부하 중 과주성 부하에 관한 설명으로 옳지 않은 것은?
- ① 음의 부하이다.
- ② 저항성 부하이다.
- ③ 운동량을 증가시킨다.
- ④ 액추에이터의 운동방향과 동일하게 작용한다.
등록된 댓글이 없습니다.
15. 전기제어의 동작 상태에 관한 설명으로 옳지 않은 것은?
- ① 기기의 미소 시간 동작을 위해 조작 동작되는 것을 조깅이라 한다.
- ② 계전기 코일에 전류를 흘려 자화 성질을 얻게 하는 것을 여자라 한다.
- ③ 계전기 코일에 전류를 차단하여 자화 성질을 잃게 하는 것을 소자라 한다.
- ④ 계전기가 소자된 후에도 동작기능이 유효하게 하는 것을 인터록이라 한다.
등록된 댓글이 없습니다.
16. 액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 그림과 같은 회로는 무슨 방식인가?
- ① 미터 인
- ② 미터 아웃
- ③ 블리드 온
- ④ 블리드 오프
등록된 댓글이 없습니다.
17. 다음 중 공압 모터의 장점인 것은?
- ① 배기음이 작다.
- ② 에너지 변환 효율이 높다.
- ③ 폭발의 위험성이 거의 없다.
- ④ 공기의 압축성에 의해 제어성이 우수하다.
등록된 댓글이 없습니다.
18. 유압펌프의 동력을 산출하는 방법으로 옳은 것은?
- ① 힘×거리
- ② 압력×유량
- ③ 질량×가속도
- ④ 압력×수압면적
등록된 댓글이 없습니다.
19. 유압실린더가 중력으로 인하여 제어속도 이상 낙하하는 것을 방지하는 밸브는?
- ① 감압 밸브
- ② 시퀀스 밸브
- ③ 무부하 밸브
- ④ 카운터밸런스 밸브
등록된 댓글이 없습니다.
20. 실린더 로드의 지름을 크게 하여 부하에 대한 위험을 줄인 실린더는?
- ① 램형 실린더
- ② 탠덤 실린더
- ③ 다위치 실린더
- ④ 텔레스코프 실린더
등록된 댓글이 없습니다.
2과목 : 임의구분
21. 일의 3요소에 해당되지 않는 것은?
- ① 크기
- ② 속도
- ③ 형상
- ④ 방향
등록된 댓글이 없습니다.
22. 유압 제어 밸브 중 회로압이 설정압을 넘으면 막이 유체 압에 의해 파열되어 압유를 탱크로 귀환시키고 동시에 압력상승을 막아 기기를 보호하는 역할을 하는 기기는?
- ① 유체 퓨즈
- ② 압력 스위치
- ③ 감압 밸브
- ④ 릴리프 밸브
등록된 댓글이 없습니다.
23. 그림과 같은 회로도를 무엇이라고 하는가?
- ① 인터록 회로
- ② 플립플롭 회로
- ③ ON 우선 자기유지 회로
- ④ OFF 우선 자기유지 회로
등록된 댓글이 없습니다.
24. 압력의 크기에 의해 제어되거나 압력에 큰 영향을 미치는 것은?
- ① 솔레노이드 밸브
- ② 방향 제어 밸브
- ③ 압력 제어 밸브
- ④ 유량 제어 밸브
등록된 댓글이 없습니다.
25. 피스톤 로드의 중심선에 대하여 직각을 이루는 실린더의 양측으로 뻗은 1쌍의 원통 모양의 피벗으로 지지된 공압 실린더의 지지형식을 무엇이라 하는가?
- ① 풋형
- ② 클래비스형
- ③ 용접형
- ④ 트러니언형
등록된 댓글이 없습니다.
26. 다음과 같은 회로의 명칭은?
- ① 로크 회로
- ② 무부하 회로
- ③ 동조 회로
- ④ 카운터밸런스 회로
등록된 댓글이 없습니다.
27. 다음 중 공기압 발생장치에 해당되지 않는 장치는?
- ① 송풍기
- ② 진공펌프
- ③ 압축기
- ④ 공압모터
등록된 댓글이 없습니다.
28. 유압 실린더나 유압 모터의 작동 방향을 바꾸는 데 사용되는 것으로 회로 내의 유체 흐름의 통로를 조정하는 것은?
- ① 체크 밸브
- ② 유량 제어 밸브
- ③ 압력 제어 밸브
- ④ 방향 제어 밸브
등록된 댓글이 없습니다.
29. 공압 장치의 특징으로 옳지 않은 것은?
- ① 사용 에너지를 쉽게 구할 수 있다.
- ② 압축성 에너지이므로 위치 제어성이 좋다.
- ③ 힘의 증폭이 용이하고 속도조절이 간단하다.
- ④ 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
등록된 댓글이 없습니다.
30. 공압 시스템의 사이징 설계조건으로 볼 수 없는 것은?
- ① 반복 횟수
- ② 부하의 형상
- ③ 부하의 중량
- ④ 실린더의 행정거리
등록된 댓글이 없습니다.
31. 백열전구를 스위치로 점등과 소등을 하는 것은 무슨 제어라고 하는가?
- ① 자동제어
- ② 정성적 제어
- ③ 되먹임 제어
- ④ 정량적 제어
등록된 댓글이 없습니다.
32. 전류를 측정하는 기본 단위의 표현이 틀린 것은?
- ① 나노암페어 : [pA]
- ② 밀리암페어 : [mA]
- ③ 킬로암페어 : [kA]
- ④ 마이크로암페어 : [µA]
등록된 댓글이 없습니다.
33. 직류 분권전동기의 속도제어방법이 아닌 것은?
- ① 계자 제어
- ② 저항 제어
- ③ 전압 제어
- ④ 주파수 제어
등록된 댓글이 없습니다.
34. 정전용량(C)만의 교류 회로에서 용량 리액턴스에 관한 설명으로 옳은 것은?
- ① 기호는 XG, 단위는 [H]를 사용한다.
- ② 정전용량(C)에 각속도 ω를 곱한 값이다.
- ③ 정전용량(C)에 각속도 ω로 나눈 값이다.
- ④ 정전용량(C)에 각속도 ω를 곱한 값의 역수이다.
등록된 댓글이 없습니다.
35. 다음 회로는 어떠한 회로를 나타낸 것인가?
- ① On 회로
- ② Off 회로
- ③ C 접점회로
- ④ 인터록 회로
등록된 댓글이 없습니다.
36. 직류 전동기가 기동하지 않을 때, 고장의 원인으로 보기에 가장 거리가 먼 것은?
- ① 과부하
- ② 제어기의 양호
- ③ 퓨즈의 용단
- ④ 계자권선의 단선
등록된 댓글이 없습니다.
37. 기계설비조정을 위하여 순간적으로 전동기를 시동ㆍ정지시킬 때 이용하는 회로는?
- ① 정역운전
- ② 리액터 가동
- ③ 현장ㆍ원격제어
- ④ 촌동운전(미동, Jog)
등록된 댓글이 없습니다.
38. 교류 고전압 측정에 주로 사용되는 것은?
- ① 진동 검류계
- ② 계기용 변압기(PT)
- ③ 켈빈 더블 브리지
- ④ 계기용 변류기(CT)
등록된 댓글이 없습니다.
39. 평형 3상 Y 결선의 상전압(VP)와 선간전압(VI)과의 관계는?
- ① VP=VI
- ② VP=√3VI
- ③ VP=3VI
- ④
등록된 댓글이 없습니다.
40. 전선에 흐르는 전류에 의한 자장의 방향을 결정하는 것은 무슨 법칙인가?
- ① 렌츠의 법칙
- ② 플레밍의 왼손 법칙
- ③ 플레밍의 오른손 법칙
- ④ 앙페르의 오른나사 법칙
등록된 댓글이 없습니다.
3과목 : 임의구분
41. 어떤 전기 회로에 2초 동안 10[C]의 전하가 이동하였다면 전류는 몇 [A]인가?
- ① 0.2
- ② 2.5
- ③ 5
- ④ 20
등록된 댓글이 없습니다.
42. 그림과 같은 기호의 스위치 명칭은?
- ① 광전 스위치
- ② 터치 스위치
- ③ 리밋 스위치
- ④ 레벨 스위치
등록된 댓글이 없습니다.
43. 최대값이 E[V]인 정현파 교류전압의 실횻값은 몇[V]인가?
- ①
- ② √2E
- ③
- ④ 2E
등록된 댓글이 없습니다.
44. 교류회로에서 위상을 고려하지 않고 단순히 전압과 전류의 실횻값을 곱한 값을 무엇이라고 하는가?
- ① 임피던스
- ② 피상 전력
- ③ 무효 전력
- ④ 유효 전력
등록된 댓글이 없습니다.
45. 다음 중 직류기의 구성 요소가 아닌 것은?
- ① 계자
- ② 정류자
- ③ 콘덴서
- ④ 전기자
등록된 댓글이 없습니다.
46. 관용 테이퍼 나사 중 테이퍼 수나사를 나타내는 표시 기호로 옳은 것은?
- ① G
- ② R
- ③ Rc
- ④ Rp
등록된 댓글이 없습니다.
47. 도면에 표제란과 부품란이 있을 때, 부품란에 기입할 사항으로 가장 거리가 먼 것은?
- ① 제도 일자
- ② 부품명
- ③ 재질
- ④ 부품번호
등록된 댓글이 없습니다.
48. 그림과 같은 용접기호에서 “40”의 의미를 바르게 설명한 것은?
- ① 용접부 길이
- ② 용접부 수
- ③ 인접한 용접부의 간격
- ④ 용입의 바닥까지의 최소거리
등록된 댓글이 없습니다.
49. 도면에서 판의 두께를 표시하는 방법을 정해 놓고 있다. 두께 3[mm]의 표현방법으로 옳은 것은?
- ① P3
- ② C3
- ③ t3
- ④ □3
등록된 댓글이 없습니다.
50. 그림과 같은 입체도를 제3각법으로 투상한 도면으로 가장 적합한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
51. 물체의 구멍, 흠 등 특정 부분만의 모양을 도시하는 것으로 그림과 같이 그려진 투상도의 명칭은?
- ① 회전 투상도
- ② 보조 투상도
- ③ 부분 확대도
- ④ 국부 투상도
등록된 댓글이 없습니다.
52. 곡면과 곡면, 또는 곡면과 평면 등과 같이 두 입체가 만나서 생기는 경계선을 나타내는 용어로 가장 적합한 것은?
- ① 전개선
- ② 상관선
- ③ 현도선
- ④ 입체선
등록된 댓글이 없습니다.
53. 다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록으로 누르게 한 것은?
- ① 밴드 브레이크
- ② 원판 브레이크
- ③ 블록 브레이크
- ④ 원추 브레이크
등록된 댓글이 없습니다.
54. 저널 베어링에서 저널의 지름이 30[mm], 길이가40[mm], 베어링의 하중이 2,400[N]일 때, 베어링의 압력은 몇 [MPa]인가?
- ① 1
- ② 2
- ③ 3
- ④ 4
등록된 댓글이 없습니다.
55. 너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?
- ① 원형 너트
- ② 플랜지 너트
- ③ 홈붙이 너트
- ④ 슬리브 너트
등록된 댓글이 없습니다.
56. 두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?
- ① 베벨기어
- ② 웜기어
- ③ 베벨헬리컬기어
- ④ 하이포이드기어
등록된 댓글이 없습니다.
57. 원형나사 또는 둥근나사라고도 하며, 나사산의 각(a)은 30°로 산마루와 골이 둥근 나사는?
- ① 톱니나사
- ② 너클나사
- ③ 볼나사
- ④ 세트 스크루
등록된 댓글이 없습니다.
58. 나사에 관한 설명으로 틀린 것은?
- ① 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
- ② 미터계 사다리꼴 나사산의 각도는 30° 이다.
- ③ 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
- ④ 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
등록된 댓글이 없습니다.
59. 42,500[kgfㆍmm]의 굽힘 모멘트가 작용하는 연강축 지름은 약 몇 [mm]인가? (단, 허용 굽힘 응력은 5[kgf/mm2] 이다.)
- ① 21
- ② 36
- ③ 44
- ④ 92
등록된 댓글이 없습니다.
60. 한 변의 길이가 30[mm]인 정사각형 단면의 강재에 4,500[N]의 압축하중이 작용할 때 강재의 내부에 발생하는 압축응력은 몇 [N/mm2]인가?
- ① 2
- ② 4
- ③ 5
- ④ 10
등록된 댓글이 없습니다.
