공조냉동기계기사(2013. 8. 18.) 시험일자 : 2013년 8월 18일
1과목 : 기계열역학
1. 온도 600℃의 고온 열원에서 열을 받고, 온도 150℃의 저온 열원에 방열하면서 5.5kW의 출력을 내는 카르노 기관이 있다면 이 기관의 공급 열량은?
- ① 20.2 kW
- ② 14.3 kW
- ③ 12.5 kW
- ④ 10.7 kW
등록된 댓글이 없습니다.
2. 다음은 증기사이클의 P-V 선도이다. 이는 어떤 종류의 사이클인가?
- ① 재생사이클
- ② 재생재열사이클
- ③ 재열사이클
- ④ 급수가열사이클
등록된 댓글이 없습니다.
3. 체적 2500 L인 탱크에 압력 294 kPa, 온도 10℃의 공기가 들어 있다. 이 공기를 80℃까지 가열하는데 필요한 열량은? (단, 공기의 기체상수 R=0.287 kJ./kgㆍK, 정적비열 CV=0.717 kJ/kgㆍK 이다.)
- ① 약 408 kJ
- ② 약 432 kJ
- ③ 약 454 kJ
- ④ 약 469 kJ
등록된 댓글이 없습니다.
4. 시스템의 열역학적 상태를 기술하는데 열역학적 상태량(또는 성질)이 사용된다. 다음 중 열역학적 상태량으로 올바르게 짝지어진 것은?
- ① 열, 일
- ② 엔탈피, 엔트로피
- ③ 열, 엔탈피
- ④ 일, 엔트로피
등록된 댓글이 없습니다.
5. 초기압력 0.5 MPa, 온도 207℃ 상태인 공기 4 kg이 정압과정으로 체적이 절반으로 줄었을 때의 열전달량은 약 얼마인가? (단, 공기는 이상기체로 가정하고, 비열비는 1.4, 기체상수는 287 J/kgㆍK 이다.)
- ① -240 kJ
- ② -864 kJ
- ③ -482 kJ
- ④ -964 kJ
등록된 댓글이 없습니다.
6. 14.33 W의 전등을 매일 7시간 사용하는 집이 있다. 1개월(30일)동안 몇 kJ의 에너지를 사용하는가?
- ① 10830 kJ
- ② 15020 kJ
- ③ 17.420 kJ
- ④ 10.840 kJ
등록된 댓글이 없습니다.
7. 다음 중 정압연소 가스터빈의 표준 사이클이라 할 수 있는 것은?
- ① 랭킨 사이클
- ② 오토 사이클
- ③ 디젤 사이클
- ④ 브레이턴 사이클
등록된 댓글이 없습니다.
8. 견고한 단열 용기 안에 온도와 압력이 같은 이상기체 산소 1kmol과 이상기체 질소 2 kmol이 얇은 막으로 나뉘어져 있다. 막이 터져 두 기체가 혼합될 경우 이 시스템의 엔트로피의 변화는?
- ① 변화가 없다.
- ② 증가한다.
- ③ 감소한다.
- ④ 증가한 후 감소한다.
등록된 댓글이 없습니다.
9. 체적이 0.5 m3인 밀폐 압력용기 속에 이상기체가 들어 있다. 분자량이 24이고, 질량이 10 kg이라면 기체상수는 몇 kNㆍm/kgㆍK인가? (단, 일반기체상수는 8.313 kJ/kmolㆍK이다.)
- ① 0.3635
- ② 0.3464
- ③ 0.3767
- ④ 0.3237
등록된 댓글이 없습니다.
10. 압력 250 kPa, 체적 0.35m3의 공기가 일정 압력 하에서 팽창하여, 체적이 0.5m3로 되었다. 이때의 내부에너지의 증가가 93.9 kJ이었다면, 팽창에 필요한 열량은 약 몇 kJ 인가?
- ① 43.8
- ② 56.4
- ③ 131.4
- ④ 175.2
등록된 댓글이 없습니다.
11. 냉동기에서 0℃의 물로 0℃의 얼음 2 ton을 만드는데 50 kWh의 일이 소요된다면 이 냉동기의 성능계수는? (단, 얼음의 융해잠열은 334.94 kJ/kg 이다.)
- ① 1.05
- ② 2.32
- ③ 2.67
- ④ 3.72
풀이2023. 8. 29. 13:58삭제
https://ywpop.blogspot.com/2023/08/0-0-2-ton-50-kwh.html
12. 단열 밀폐된 실내에서 [A]의 경우는 냉장고 문을 닫고, [B]의 경우는 냉장고 문을 연채 냉장고를 작동시켰을 때 실내온도의 변화는?
- ① [A]는 실내온도 상승, [B]는 실내온도 변화 없음
- ② [A]는 실내온도 변화 없음, [B]는 실내온도 하강
- ③ [A], [B] 모두 실내온도가 상승
- ④ [A]는 실내온도 상승, [B]는 실내온도 하강
등록된 댓글이 없습니다.
13. 이상기체의 폴리트로픽 과정을 일반적으로 Pυn=C로 표현할 때 n에 따른 관정을 설명한 것으로 맞는 것은? (단, C는 상수 이다.)
- ① n=0 이면 등온과정
- ② n=1 이면 정압과정
- ③ n=1.5 이면 등온과정
- ④ n=k (비열비)이면 가역단열과정
등록된 댓글이 없습니다.
14. 준평형 정적과정을 거치는 시스템에 대한 열전달량은? (단, 운동에너지와 위치에너지의 변화는 무시한다.)
- ① 0 이다.
- ② 내부에너지 변화량과 같다.
- ③ 이루어진 일량과 같다.
- ④ 엔탈피 변화량과 같다.
등록된 댓글이 없습니다.
15. 온도 90℃의 물이 일정 압력 하에서 냉각되어 30℃가 되고 이때 25℃의 주위로 500 kJ의 열이 전달된다. 주위의 엔트로피 증가량은 얼마인가?
- ① 1.50 kJ/K
- ② 1.68 kJ/K
- ③ 8.33 kJ/℃
- ④ 20.0 kJ/℃
등록된 댓글이 없습니다.
16. 온도가 350 K인 공기의 압력이 0.3 MPa, 체적이 0.3 m3, 엔탈피가 100 kJ 이다. 이 공기의 내부에너지는?
- ① 1 kJ
- ② 10 kJ
- ③ 15 kJ
- ④ 100 kJ
등록된 댓글이 없습니다.
17. 단열 과정으로 25℃의 물과 50℃의 물이 혼합되어 열평형을 이루었다면, 다음 사항 중 올바른 것은?
- ① 열평형에 도달되었으므로 엔트로피의 변화가 없다.
- ② 전계의 엔트로피는 증가한다.
- ③ 전계의 엔트로피는 감소한다.
- ④ 온도가 높은 쪽의 엔트로피가 증가한다.
등록된 댓글이 없습니다.
18. 랭킨 사이클의 각 점에서 작동유체의 엔탈피가 다음과 같다면 열효율은 약 얼마인가?
- ① 26.7%
- ② 28.9%
- ③ 30.2%
- ④ 32.4%
등록된 댓글이 없습니다.
19. 가스 터빈 엔진의 열효율 대한 설명 중 잘못된 것은?
- ① 압축기 전후의 압력비가 증가할수록 열효율이 증가한다.
- ② 터빈 입구의 온도가 높을수록 열효율이 증가하나 고온에 견딜 수 있는 터빈 블레이드 개발이 요구된다.
- ③ 역일비는 터빈 일에 대한 압축 일의 비로 정의되며 이것이 높을수록 열효율이 높아진다.
- ④ 가스 터빈 엔진은 증기 터빈 원동소와 결합된 복합 시스템을 구성하여 열효율을 높일 수 있다.
등록된 댓글이 없습니다.
20. 다음 중 열역학 제 1법칙과 관계가 가장 먼 것은?
- ① 밀폐계가 임의의 사이클을 이룰 때 열전달의 합은 이루어진 일의 총합과 같다.
- ② 열은 본질적으로 일과 같은 에너지의 일종으로서 일을 열로 변환할 수 있다.
- ③ 어떤 계가 임의의 사이클을 겪는 동안 그 사이클에 따라 열을 적분한 것이 그 사이클에 따라서 일을 적분한 것에 비례한댜.
- ④ 두 물체가 제 3의 물체가 온도의 동등성을 가질 때는 두 물체도 역시 서로 온도의 동등성을 갖는다.
등록된 댓글이 없습니다.
2과목 : 냉동공학
21. 압력-온도선도(듀링선도)를 이용하여 나타내는 냉동사이클은?
- ① 증기 압축식 냉동기
- ② 원심식 냉동기
- ③ 스크롤식 냉동기
- ④ 흡수식 냉동기
등록된 댓글이 없습니다.

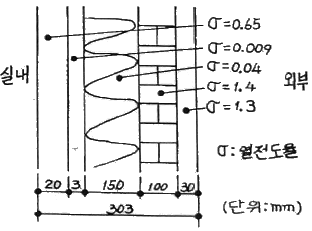

22. 다음 그림과 같은 냉동실 벽의 통과율(kcal/m2h℃은 액 얼마인가? (단, 공기막 계수는 실내벽면 8 kcal/m2h℃, 외부벽면 29kcal/m2h℃ 이며, 벽의 구조에 따른 각 열전도율(σ, kcal/mh℃), 두께(mm)는 아래 그림과 같다.)
- ① 0.125
- ② 0.229
- ③ 0.035
- ④ 0.437
등록된 댓글이 없습니다.
23. 냉동기에서 성적계수가 6.84 일 때 증발온도가 -15℃이다. 이 때 응축온도는 몇 ℃인가?
- ① 17.5
- ② 20.7
- ③ 22.7
- ④ 25.5
등록된 댓글이 없습니다.
24. 실린더 직경 80mm, 행정 50 mm, 실린더수 6개, 회전수 1750 rpm인 왕복동식 압축기의 피스톤 압출량은 약 얼마인가?
- ① 158m3/h
- ② 168m3/h
- ③ 178m3/h
- ④ 188m3/h
등록된 댓글이 없습니다.
25. 흡입, 압축, 토출의 3행정으로 구성되며, 밸브와 피스톤이 없어 장시간의 연속운전에 유리하고 소형으로 큰 냉동능력을 발휘하기 때문에 대형 냉동공장에 적합한 압축기는?
- ① 왕복식 압축기
- ② 스크류 압축기
- ③ 회전식 압축기
- ④ 원심 압축기
등록된 댓글이 없습니다.
26. 열의 이동에 대한 설명으로 옳지 않은 것은?
- ① 고체표면과 이에 접하는 유동 유체간의 열이동을 열전달이라 한다.
- ② 자연계의 열이동은 비가역 현상이다.
- ③ 열역학 제 1법칙에 따라 고온체에서 저온체로 이동한다.
- ④ 자연계의 열이동은 엔트로피가 증가하는 방향으로 흐른다.
등록된 댓글이 없습니다.
27. 냉동기유가 갖추어야할 조건으로 알맞지 않는 것은?
- ① 응고점이 낮고, 인화점이 높아야 한다.
- ② 냉매와 잘 반응하지 않아야 한다.
- ③ 산화가 되기 쉬운 성질을 가져야 된다.
- ④ 수분, 산분을 포함하지 않아야 된다.
등록된 댓글이 없습니다.
28. 건식증발기의 일반적인 장점이라 할 수 없는 것은?
- ① 냉매 사용량이 아주 많아진다.
- ② 물회로의 유로저항이 작다.
- ③ 냉매량 조절을 비교적 간단히 할 수 있다.
- ④ 냉매 증기속도가 빨라 압축기로의 유화수가 좋다.
등록된 댓글이 없습니다.
29. 냉동장치의 운전에 관한 설명 중 맞는 것은?
- ① 압축기에 액백(liquid back)현상이 일어나면 토출가스 온도가 내려가고 구동 전동기의 전류계 지시 값이 변동 한다.
- ② 수액기내에 냉매액을 충만시키면 증발기에서 열부하 감소에 대응하기 쉽다.
- ③ 냉매 충전량이 부족하면 증발압력이 높게 되어 냉동능력이 저하한다.
- ④ 냉동부하에 비해 과대한 용량의 압축기를 사용하면 저압이 높게 되고, 장치의 성적계수는 상승한다.
등록된 댓글이 없습니다.
30. 어큐물레이터(accumlator)에 대한 설명으로 옳은 것은?
- ① 건식 증발기에 설치하여 냉매액과 증기를 분리시킨다.
- ② 냉매액과 증기를 분리시켜 증기만을 압축기에 보낸다.
- ③ 분리된 증기는 다시 응축하도록 응축기로 보낸다.
- ④ 냉매속에 흐르는 냉동유를 분리시키는 장치이다.
등록된 댓글이 없습니다.
31. 온도식 자동팽창밸브의 감온통 설치방법으로 잘못된 것은?
- ① 증발기 출구 측 압축기로 흡입되는 곳에 설치할 것
- ② 흡입 관경이 20A 이하인 경우에는 관 상부에 설치할 것
- ③ 외기의 영향을 받을 경우는 보온해 주거나 감온통 포켓을 설치할 것
- ④ 압축기 흡입 관에 트랩이 있는 경우에는 트랩 부분에 부착할 것
등록된 댓글이 없습니다.
32. 암모니아(NH3냉매의 특성 중 잘못 된 것은?
- ① 기준증발온도(-15℃)와 기준응축온도(30℃)에서 포화압력이 별로 높지 않으므로 냉동기 제작 및 배관에 큰 어려움이 없다.
- ② 암모니아수는 철 및 강을 부식시키므로 냉동기와 배관 재료로 강관을 사용할 수 없다.
- ③ 리트머스 시험지와 반응하면 철색을 띠고, 유황 불꽃과 반응하여 흰 연기를 발생시킨다.
- ④ 오존파괴계수(ODP)와 지구온난화계수(GWP)가 각각 0 이므로 누설에 의해 환경을 오염시킬 위험이 없다.
등록된 댓글이 없습니다.
33. 소형 냉동기의 브라인 순환량이 10 kg/min이고, 출입구 온도차는 10℃이다. 압축기의 실소요 마력은 3ps일 때, 이 냉동기의 실제 성적계수는 약 얼마인가? (단, 브라인 비열은 0.8kcal/kg℃ 이다.)
- ① 1.8
- ② 2.5
- ③ 3.2
- ④ 4.7.
등록된 댓글이 없습니다.
34. 응축기에서 냉매가스의 열이 제거되는 방법은?
- ① 대류와 전도
- ② 증발과 복사
- ③ 승화와 휘발
- ④ 복사와 액화
등록된 댓글이 없습니다.
35. 냉동장치에 부착하는 안전장치에 관한 설명이다. 맞는 것은?
- ① 안전밸브는 압축기의 헤드나 고압축 수액기 등에 설치한다.
- ② 안전밸브의 압력이 높은 만큼 가스의 분사량이 증가하므로 규정보다 높은 압력으로 조정하는 것이 안전하다.
- ③ 압축기가 1대일 때 고압차단 장치는 흡입밸브에 부착한다.
- ④ 유압보호 스위치는 압축기에서 유압이 일정 압력 이상이 되었을 때 압축기를 정지시킨다.
등록된 댓글이 없습니다.
36. 다음 그림은 이상적인 냉동 사이클을 나타낸 것이다. 설명이 맞지 않는 것은?
- ① Ⓐ 과정은 단열팽창이다.
- ② Ⓑ 과정은 등온압축이다.
- ③ Ⓒ 과정은 단열압축이다.
- ④ Ⓓ 과정은 등온압축이다.
등록된 댓글이 없습니다.
37. 용량조절장치가 있는 프레온냉동장치에서 무부하(unload) 운전시 냉동유 반송을 위한 압축기의 흡입관 배관방법은?
- ① 압축기를 증발기 밑에 설치한다.
- ② 2중 수직 상승관을 사용한다.
- ③ 수평관에 트랩을 설치한다.
- ④ 흡입관을 가능한 길게 배관한다.
등록된 댓글이 없습니다.
38. 냉동장치에서 일원 냉동사이클과 이원 냉동사이클의 가장 큰 차이점은?
- ① 압축기의 대수
- ② 증발기의 수
- ③ 냉동장치내의 냉매 종류
- ④ 중간냉각기의 유무
등록된 댓글이 없습니다.
39. 왕복동식 압축기의 회전수를 n(rpm), 피스톤의 행정을 S(m)라 하면 피스톤의 평균속도 Vm(m/s)를 나타내는 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
40. 일반적으로 급속 동결 이라하면 동결속도가 몇 cm/h 이상인 것을 말하는가?
- ① 0.01~0.03
- ② 0.05~0.08
- ③ 0.1~0.3
- ④ 0.6~2.5
등록된 댓글이 없습니다.
3과목 : 공기조화
41. 에어와셔(air washer)에 의해 단열 가습을 하였다. 온도변화가 아래 그림과 같을 때, 포화효율 ηs 은 얼마인가?
- ① 50%
- ② 60%
- ③ 70%
- ④ 80%
등록된 댓글이 없습니다.
42. 보일러의 부속장치인 과열기가 하는 역할은?
- ① 온수를 포화액으로 변화시킨다.
- ② 포화액을 과열증기로 만든다.
- ③ 습증기를 포화액으로 만든다.
- ④ 포화증기를 과열증기로 만든다.
등록된 댓글이 없습니다.
43. 다음 보온재 중에서 안전 사용온도가 제일 높은 것은?
- ① 규산칼슘
- ② 경질폼라버
- ③ 탄화코르크
- ④ 우모펠트
등록된 댓글이 없습니다.
44. 극간풍(틈새바람)에 의한 침입 외기량이 3000 L/s 일 때, 현열부하와 잠열부하는 얼마인가? (단, 실내온도 258℃, 절대습도 0.0179 kg/kgDA, 외기온도 32℃, 절대습도 0.0209 kg/kgDA, 건공기 정압비열 1.005 kJ/kgㆍK, 0℃ 물의 증발잠열 2501 kJ/kg, 공기밀도 1.2 kg/m3
- ① 현열부하 19.9 kW, 잠열부하 20.9 kW
- ② 현열부하 21.1 kW, 잠열부하 22.5 kW
- ③ 현열부하 23.3 kW, 잠열부하 25.4 kW
- ④ 현열부하 25.3 kW, 잠열부하 27 kW
등록된 댓글이 없습니다.
45. 다음은 어느 방식에 대한 설명인가?
- ① 정풍량 단일덕트방식
- ② 변풍량 단일덕트방식
- ③ 패키지방식
- ④ 유인유닛방식
등록된 댓글이 없습니다.
46. 냉수코일의 냉각부하 147000 kJ/h 이고, 통과풍량은 10000 m3/h, 정면풍속 2m/s 이다. 코일입구공기온도 28℃, 출구 공기온도 15℃ 이며, 코일의 입구냉수온도 7℃, 출구냉수온도 12℃, 열관류율은 2346 kJ/m2h℃ 일 때 코일열수는 얼마인가?
- ① 2열
- ② 3열
- ③ 5열
- ④ 6열
등록된 댓글이 없습니다.
47. 다음 중 일반적인 덕트의 설계 순서로 옳은 것은? (단, ㉮ 송풍량 결정, ㉯ 취출구ㆍ흡입구 위치 결정, ㉰ 덕트경로 결정, ㉱ 덕트 치수 결정, ㉲ 송풍기 선정이다.)
- ① ㉮ → ㉯ → ㉰ → ㉱ → ㉲
- ② ㉮ → ㉰ → ㉱ → ㉯ → ㉲
- ③ ㉲ → ㉮ → ㉰ → ㉱ → ㉯
- ④ ㉲ → ㉮ → ㉯ → ㉰ → ㉱
등록된 댓글이 없습니다.
48. 다음 습공기 선도(h-x선도)상에서 공기의 상태가 1에서 2로 변할 때 일어나는 현상이 아닌 것은?
- ① 건구온도의 감소
- ② 절대습도 감소
- ③ 습구온도 감소
- ④ 상대습도 감소
등록된 댓글이 없습니다.
49. 열회수방식 중 공조설비의 에너지 절약기법으로 많이 이용되고 있으며, 외기 도입량이 많고 운전시간이 긴 시설에서 효과가 큰 것은?
- ① 잠열교환기 방식
- ② 현열교환기 방식
- ③ 비열교환기 방식
- ④ 전열교환기 방식
등록된 댓글이 없습니다.
50. 다음 기기 중 열원 설비에 해당하는 것은?
- ① 히트펌프
- ② 송풍기
- ③ 팬 코일 유닛
- ④ 공기조화기
등록된 댓글이 없습니다.
51. 다음 설명 중 옳은 것은?
- ① 잠열은 0℃의 물을 가열하여 100℃의 증기로 변할 때까지 가하여진 열량이다.
- ② 잠열은 100℃의 물이 증발하는데 필요한 열량으로서 증기의 압력과는 관계없이 일정하다.
- ③ 임계점에서는 물과 증기의 비체적이 같다.
- ④ 증기의 정적비열은 정압비열보다 항상 크다.
등록된 댓글이 없습니다.
52. 유리면을 통한 태양복사열량이 달라 질 수 있는 요소가 아닌 것은?
- ① 건물의 높이
- ② 차폐의 유무
- ③ 태양입사각
- ④ 계절
등록된 댓글이 없습니다.
53. 공기조화설비는 공기조화기, 열원장치 등 4대 주요장치로 구성되어 있다. 4대 주요장치의 하나인 공기조화기에 해당되는 것이 아닌 것은?
- ① 에어필터
- ② 공기냉각기
- ③ 공기가열기
- ④ 왕복동 압축기
등록된 댓글이 없습니다.
54. 덕트의 크기를 결정하는 방법이 아닌 것은?
- ① 등속법
- ② 등마찰법
- ③ 등중량법
- ④ 정압재취득법
등록된 댓글이 없습니다.
55. 보일러 출력표시에 대한 내용으로 잘못된 것은?
- ① 정격출력 : 연속 운전이 가능한 보일러의 능력으로 난방부하, 급탕부하, 배관부하, 예열부하의 합이다.
- ② 정미출력 : 난방부하, 급탕부하, 예열부하의 합이다.
- ③ 상용출력 : 정격출력에서 예열부하를 뺀 값이다.
- ④ 과부하출력 : 운전초기에 과부하가 발생했을 때는 정격출력의 10~20% 정도 증가해서 운전할 때의 출력으로 한다.
등록된 댓글이 없습니다.

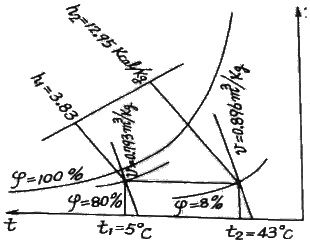

56. 건구온도 t1=5℃, 상대습도 ψ=80%인 습공기를 공기 가열기를 사용하여 건구온도 t2=43℃가 되는 가열공기 650m3/h를 얻으려고 한다. 이 때 가열에 필요한 열량은 약 얼마인가? (단, 습공기선도를 참고하시오.)
- ① 7383 kcal/h
- ② 7475 kcal/h
- ③ 7583 kcal/h
- ④ 7637 kcal/h
등록된 댓글이 없습니다.
57. 송풍기의 법칙에서 회전속도가 일정하고 직경이 d, 동력이 L인 송풍기의 직경을 d1 으로 크게 했을 때 동력 L1을 나타내는 식은?
- ① L1=(d1/d)2 L
- ② L1=(d1/d)3 L
- ③ L1=(d1/d)4 L
- ④ L1=(d1/d)5 L
등록된 댓글이 없습니다.
58. 냉각탑(cooling tower)에 대한 설명 중 잘못된 것은?
- ① 어프로치(approach)는 5℃ 정도로 한다.
- ② 냉각탑은 응축기에서 냉각수가 얻은 열을 공기중에 방출하는 장치이다.
- ③ 쿨링레인지랑 냉각탑에서의 냉각수 입ㆍ출구 수온차이다.
- ④ 보급수량은 순환수량의 15% 정도이다.
등록된 댓글이 없습니다.
59. 단일덕트 재열방식의 특징으로 적합하지 않은 것은?
- ① 냉각기에 재열부하가 추가된다.
- ② 송풍공기량이 증가한다.
- ③ 실별 제어가 가능하다.
- ④ 현열비가 큰 장소에 적합하다.
등록된 댓글이 없습니다.
60. 냉방부하의 종류 중 현열부하 만을 포함하고 있는 것은?
- ① 유리로부터의 취득열량
- ② 극간풍에 의한 열량
- ③ 인체 발생 부하
- ④ 외기도입으로 인한 취득열량
등록된 댓글이 없습니다.
4과목 : 전기제어공학
61. 에서 특성 방정식의 근은?
- ①
- ② s=-1
- ③
- ④
등록된 댓글이 없습니다.
62. 2개의 SCR로 단상 전파정류하여 100√2 [V]의 직류전압을 얻는데 필요한 1차측 교류전압은 약 몇 [V] 인가?
- ① 120
- ② 141
- ③ 157
- ④ 220
등록된 댓글이 없습니다.
63. 다음 중 온도 보상용으로 사용되는 소자는?
- ① 서미스터
- ② 바리스터
- ③ 바랙터다이오드
- ④ 제어다이오드
등록된 댓글이 없습니다.
64. 60Hz, 15kW, 4극의 3상 유도전동기가 있다. 전부하가 걸렸을 때 슬립이 4%라면, 이때의 2차(회전자)측 동손[kW]은?
- ① 0.428
- ② 0.528
- ③ 0.625
- ④ 0.724
등록된 댓글이 없습니다.
65. 전기자 전류가 100A일 때 50kgㆍm의 토크가 발생하는 전동기가 있다. 전동기의 자계의 세기가 80%로 감소되고 전기자 전류가 120A로 되었다면 토크[kgㆍm]는?
- ① 39
- ② 43
- ③ 48
- ④ 52
등록된 댓글이 없습니다.
66. 변압기에 대한 설명으로 옳지 않은 것은?
- ① 변압기의 2차측 권선수가 1차측 권선수보다 적은 경우에는 1차측의 전압보다 2차측의 전압이 낮다.
- ② 변압기의 1차측 전압이 2차측 전압보다 높을 경우, 2차측에 부하가 연결되면, 흐르는 전류는 1차측에서 공급되는 전류값 보다 크다.
- ③ 변압기의 1차측 권선수와 전압, 2차측 권선수와 전압을 이용하여 권수비를 구할 수 있다.
- ④ 변압기의 1차측과 2차측의 권선수가 다를 경우에는 1차측에 인가한 전압의 주파수와 2차측에 나타나는 전압의 주파수는 다르다.
등록된 댓글이 없습니다.
67. 제어계의 분류에서 엘리베이터에 적용되는 제어 방법은?
- ① 정치제어
- ② 추종제어
- ③ 프로그램제어
- ④ 비율제어
등록된 댓글이 없습니다.
68. 비정현파에서 왜형율(distortion factor)을 나타내는 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
69. 제동계수 중 최대 초과량이 가장 큰 것은?
- ① δ=0.5
- ② δ=1
- ③ δ=2
- ④ δ=3
등록된 댓글이 없습니다.
70. 열 기전력형 센서에 대한 설명이 아닌 것은?
- ① 전압 변화용 센서이다.
- ② 철, 콘스탄탄의 금속을 이용한다.
- ③ 제벡효과(Seebeck effect)를 이용한다.
- ④ 진동 주파수는 이다.
등록된 댓글이 없습니다.
71. 그림에서 스위치 S의 개폐에 관계없이 전전류 I가 항상 30A라면 저항 r3와 r4의 값은 몇 [Ω] 인가?
- ① r3=1, r4=3
- ② r3=2, r4=1
- ③ r3=3, r4=2
- ④ r3=4, r4=4
등록된 댓글이 없습니다.
72. 두 대 이상의 변압기를 병렬 운전하고자 할 때 이상적인 조건으로 옳지 않은 것은?
- ① 용량에 비례해서 전류를 분담할 것
- ② 각 변압기의 극성이 같을 것
- ③ 변압기 상호간 순환전류가 흐르지 않을 것
- ④ 각 변압기의 손실비가 같을 것
등록된 댓글이 없습니다.
73. 피드백 제어의 특징에 대한 설명으로 틀린 것은?
- ① 제어계의 특성을 향상시킬 수 있다.
- ② 외부 조건의 변화에 대한 영향을 줄일 수 있다.
- ③ 목표값을 정확히 달성할 수 있다.
- ④ 제어량에 변화를 주는 외란의 영향을 받지 않는다.
등록된 댓글이 없습니다.
74. 논리식 A+BC와 등가인 논리식은?
- ① AB+AC
- ② (A+B)(A+C)
- ③ (A+B)C
- ④ (A+C)B
등록된 댓글이 없습니다.
75. 제어편차가 검출될 때 편차가 변화하는 속도에 비례하여 조작량을 가감하도록 하는 제어로 오차가 커지는 것을 미연에 방지하는 제어동작은?
- ① ON/OFF 제어 동작
- ② 미분 제어 동작
- ③ 적분 제어 동작
- ④ 비례 제어 동작
등록된 댓글이 없습니다.
76. 방사성 위험물을 원격으로 조작하는 인공수(人工手; manipulator)에 사용되는 제어계는?
- ① 시퀀스 제어
- ② 서보계
- ③ 자동조정
- ④ 프로세스 제어
등록된 댓글이 없습니다.
77. 논리식 A=X(X+Y)를 간단히 하면?
- ① A=X
- ② A=Y
- ③ A=X+Y
- ④ A=XㆍY
등록된 댓글이 없습니다.
78. 절연저항 측정 시 가장 적당한 방법은?
- ① 메거에 의한 방법
- ② 전압, 전류계에 의한 방법
- ③ 전위차계에 의한 방법
- ④ 더블브리지에 의한 방법
등록된 댓글이 없습니다.
79. 도체가 대전된 경우 도체의 성질과 전하분포에 대한 설명으로 옳지 않은 것은?
- ① 전하는 도체 표면에만 존재한다.
- ② 도체는 등전위이고 표면은 등전위면이다.
- ③ 도체 표면상의 전계는 면에 대하여 수직이다.
- ④ 도체 내부의 전계는 ∞이다.
등록된 댓글이 없습니다.
80. 자동제어계의 응답 중 입력과 출력사이의 최대 편차량은?
- ① 오차
- ② 오버슈트
- ③ 외란
- ④ 감쇄비
등록된 댓글이 없습니다.
5과목 : 배관일반
81. 강관 접합법에 해당되지 않는 것은?
- ① 나사접합
- ② 플랜지접합
- ③ 용접접합
- ④ 몰코접합
등록된 댓글이 없습니다.
82. 신축 이음쇠의 종류에 해당되지 않는 것은?
- ① 벨로스형
- ② 플랜지형
- ③ 루프형
- ④ 슬리브형
등록된 댓글이 없습니다.
83. 온수난방 배관에서 역귀환방식을 채택하는 목적으로 적합한 것은?
- ① 배관의 신축을 흡수하기 위하여
- ② 온수가 식지 않게 하기 위하여
- ③ 온수의 유량분배를 균일하게 하기 위하여
- ④ 배관길이를 짧게 하기 위하여
등록된 댓글이 없습니다.
84. 급탕의 온도는 사용온도에 따라 각각 다르나 게산을 위하여 기준온도로 환산하여 급탕의 양을 표시하고 있다. 이때 환산의 온도로 맞는 것은?
- ① 40℃
- ② 50℃
- ③ 60℃
- ④ 70℃
등록된 댓글이 없습니다.
85. 강관의 나사이음 시 관을 절단한 루 관 단면의 안쪽에 생기는 거스러미를 제거할 때 사용하는 공구는?
- ① 파이프 바이스
- ② 파이프 리머
- ③ 파이프 렌치
- ④ 파이프 커터
등록된 댓글이 없습니다.
86. 증기트랩에 관한 설명으로서 맞는 것은?
- ① 응축수나 공기가 자동적으로 환수관에 배출되며, 실로폰 트랩, 방열기 트랩이라고도 하는 트랩은 플로트 트랩이다.
- ② 열동식 트랩은 고압, 중압의 증기관에 적합하며, 환수관을 트랩보다 위쪽에 배관할 수도 있고, 형식에 따라 상향식과 하향식이 있다.
- ③ 버킷 트랩은 구조상 공기를 함께 배출하지 못하지만 다량의 응축수를 처리하는데 적합하며, 다량트랩이라고 한다.
- ④ 고압, 중압, 저압에 사용되며 작동 시 구조상 증기가 약간 새는 결점이 있는 것이 충격식 트랩이다.
등록된 댓글이 없습니다.
87. 보온재의 구비조건 중 틀린 것은?
- ① 열전도율이 적을 것
- ② 균열 신축이 적을 것
- ③ 내식성 및 내열성이 있을 것
- ④ 비중이 크고 흡습성이 클 것
등록된 댓글이 없습니다.
88. 도시가스 배관 시 배관이 움직이지 않도록 관지름 13~33mm 미만은 몇 m 마다 고정 장치를 설치해야 하는가?
- ① 1m
- ② 2m
- ③ 3m
- ④ 4m
등록된 댓글이 없습니다.
89. 열교환기 입구에 설치하여 탱크 내의 온도에 따라 밸브를 개폐하며, 열매의 유입량을 조절하여 탱크 내의 온도를 설정범위로 유지시키는 밸브는?
- ① 감압 밸브
- ② 플랩 밸브
- ③ 바이패스 밸브
- ④ 온도조절 밸브
등록된 댓글이 없습니다.
90. 급탕 배관에서 설치되는 팽창관의 설치위치로 적당한 것은?
- ① 순환펌프와 가열장치 사이
- ② 급탕관과 환수관 사이
- ③ 가열장치와 고가탱크 사이
- ④ 반탕관과 순환펌프 사이
등록된 댓글이 없습니다.
91. 우수배관 시공 시 고려할 사항으로 틀린 것은?
- ① 우수배관은 온도에 따른 관의 신축에 대응하기 위해 오프셋 부분을 둔다.
- ② 우수 수직관은 건물 내부에 배관하는 경우와 건물 외벽에 배관하는 경우가 있다.
- ③ 우수 수직관은 다른 기구의 배수관과 접속시켜 통기관으로 사용할 수 있다.
- ④ 우수 수평관을 다른 배수관과 접속할 때에는 우수배수관을 통해 하수가스가 발생되지 않도록 U자 트랩을 설치한다.
등록된 댓글이 없습니다.
92. 냉매 배관 재료 중 암모니아를 냉매로 사용하는 냉동설비에 일반적으로 많이 사용하는 것은?
- ① 동, 동합금
- ② 아연, 주석
- ③ 철, 강
- ④ 크롬, 니켈 합금
등록된 댓글이 없습니다.
93. 각 수전에 급수공급이 일반적으로 하향식에 의해 공급되는 급수방식은?
- ① 수도 직결식
- ② 옥상 탱크식
- ③ 압력 탱크식
- ④ 부스터 방식
등록된 댓글이 없습니다.
94. 관경 300mm, 배관길이 500m의 중압 가스수송관에서 AㆍB점의 게이지 압력이 3kgf/cm2, 2kgf/cm2인 경우 가스유량은 약 얼마인가? (단, 가스 비중 0.64, 유량계수 52.31로 한다.)
- ① 10238 m3/h
- ② 20583 m3/h
- ③ 38315 m3/h
- ④ 40153 m3/h
등록된 댓글이 없습니다.
95. 고압 배관용 탄소 강관에 대한 설명으로 틀린 것은?
- ① 100 kgf/cm2이상에 사용하는 고압용 강관이다.
- ② KS 규격기호로 SPPH라고 표시한다.
- ③ 치수는 호칭지름 × 호칭두께(Sch No) × 바깥지름으로 표시하며, 림드강을 사용하여 만든다.
- ④ 350℃ 이하에서 내연기관용 연료분사관, 화학공업의 고압배관용으로 사용된다.
등록된 댓글이 없습니다.
96. 배수관에서 자정작용을 위해 필요한 최소유속으로 적당한 것은?
- ① 0.1m/s
- ② 0.2m/s
- ③ 0.4m/s
- ④ 0.6m/s
등록된 댓글이 없습니다.
97. 급수에 사용되는 물을 탄산칼슘의 함유량에 따라 연수와 경수로 구분된다. 경수사용 시 발생될 수 있는 현상으로 틀린 것은?
- ① 비누거품의 발생이 좋다.
- ② 보일러용수로 사용 시 내면에 관석이 많이 발생한다.
- ③ 전열효율이 저하하고 과열의 원인이 된다.
- ④ 보일러의 수명이 단축된다.
등록된 댓글이 없습니다.
98. 기계배기와 기계급기의 조합에 의한 환기방법으로 일반적으로 외기를 정화하기 위한 에어필터를 필요로 하는 환기법은?
- ① 1종환기
- ② 2종환기
- ③ 3종환기
- ④ 4종환기
등록된 댓글이 없습니다.
99. 댐퍼의 종류에 관련된 내용이다. 서로 그 관련된 내용이 틀린 것은?
- ① 풍량조절댐퍼(VD) : 버터플라이댐퍼
- ② 방화댐퍼(FD) : 루버형댐퍼
- ③ 방연댐퍼(SD) : 연기감지기
- ④ 방연방화댐퍼(SFD) : 스프릿댐퍼
등록된 댓글이 없습니다.
100. 가스배관 경로 선정 시 고려하여야 할 내용으로 적당하지 않은 것은?
- ① 최단거리로 할 것
- ② 구부러지거나 오르내림을 적게 할 것
- ③ 가능한 은폐매설을 할 것
- ④ 가능한 옥외에 설치할 것
등록된 댓글이 없습니다.
