공조냉동기계산업기사(2018. 4. 28.) 시험일자 : 2018년 4월 28일
1과목 : 공기조화
1. 난방부하의 변동에 따른 온도조절이 쉽고, 열용량이 커서 실내의 쾌감도가 좋으며, 공급온도를 변화시킬 수 있고, 방열기 밸브로 방열량을 조절할 수 있는 난방방식은?
- ① 온수난방방식
- ② 증기난방방식
- ③ 온풍난방방식
- ④ 냉매난방방식
등록된 댓글이 없습니다.
2. 다음 중 개방식 팽창탱크에 반드시 필요한 요소가 아닌 것은?
- ① 압력계
- ② 수면계
- ③ 안전관
- ④ 팽창관
등록된 댓글이 없습니다.
3. 단효율 흡수식 냉동기의 능력이 감소하는 원인이 아닌 것은?
- ① 냉수 출구온도가 낮아질수록 심하게 감소한다.
- ② 압축비가 작을수록 감소한다.
- ③ 사용 증기압이 낮아질수록 감소한다.
- ④ 냉각수 입구온도가 높아질수록 감소한다.
하밀뭉씌2020. 9. 14. 13:01삭제
흡수식은 압축기가 없으므로
4. 다음 중 습공기선도 상에 표시되지 않는 것은?
- ① 비체적
- ② 비열
- ③ 노점온도
- ④ 엔탈피
등록된 댓글이 없습니다.
5. 공기의 가습방법으로 틀린 것은?
- ① 에어워셔에 의한 방법
- ② 얼음을 분무하는 방법
- ③ 증기를 분무하는 방법
- ④ 가습팬에 의한 방법
등록된 댓글이 없습니다.
6. 냉동기를 구동시키기 위하여 여름에도 보일러를 가동하는 열원방식은?
- ① 터보냉동기 방식
- ② 흡수식냉동기 방식
- ③ 빙축열 방식
- ④ 열병합 발전 방식
등록된 댓글이 없습니다.
7. 일정한 건구온도에서 습공기의 성질 변화에 대한 설명으로 틀린 것은?
- ① 비체적은 절대습도가 높아질수록 증가한다.
- ② 절대습도가 높아질수록 노점온도는 높아진다.
- ③ 상대습도가 높아지면 절대습도는 높아진다.
- ④ 상대습도가 높아지면 엔탈피는 감소한다.
등록된 댓글이 없습니다.
8. 복사난방에 관한 설명으로 옳은 것은?
- ① 고온식 복사난방은 강판제 패널 표면의 온도를 100℃ 이상으로 유지하는 방법이다.
- ② 파이프 코일의 매설 깊이는 균등한 온도분포를 위해 코일 외경과 동일하게 한다.
- ③ 온수의 공급 및 환수 온도차는 가열면의 균일한 온도분포를 위해 10℃ 이상으로 한다.
- ④ 방이 개방상태에서도 난방효과가 있으나 동일 방열량에 대해 손실량이 비교적 크다.
하밀뭉씌2020. 9. 14. 13:04삭제
(2) 코일외경 1.5~2배 정도로 한다.
(3) 5~6도C
(4) 손실이 비교적 작다.
9. A상태에서 B상태로 가는 냉방과정에서 현열비는?
- ①
- ②
- ③
- ④
오뚜기2024. 5. 19. 00:48삭제
A상태에서 B상태로 가는 냉방과정에서는 엔탈피가 감소하므로 현열비가 증가합니다.
10. 다음 중 방열기의 종류로 가장 거리가 먼 것은?
- ① 주철제 방열기
- ② 강판제 방열기
- ③ 컨벡터
- ④ 응축기
등록된 댓글이 없습니다.
11. 지하 주차장 환기설비에서 천정부에 설치되어 있는 고속노즐로부터 취출되는 공기의 유인효과를 이용하여 오염공기를 국부적으로 희석시키는 방식은?
- ① 제트팬 방식
- ② 고속덕트 방식
- ③ 무덕트환기 방식
- ④ 고속노즐 방식
시나브로2023. 4. 18. 19:52삭제
고속노즐 방식은 지하 주차장 환기설비에 천정부에 설치되어 있는 고속노즐로부터 취출되는 공기의 유인효과를 이용하여 오염공기를 국부적으로 희석시키는 방식.
하밀뭉씌2020. 9. 14. 13:07삭제
제트팬 방식
중형 축류팬으로부터 취출된 공기의 유인효과를 이용하여
주차장 전역으로 이송시켜 오염가스를 희석 후 배기팬으로 배출하는 방식
12. 다음은 난방부하에 대한 설명이다. ( )에 적당한 용어로서 옳은 것은?
- ① ㉮ 수분량, ㉯ 공기량
- ② ㉮ 열량, ㉯ 공기량
- ③ ㉮ 공기량, ㉯ 열량
- ④ ㉮ 열량, ㉯ 수분량
등록된 댓글이 없습니다.
13. 인접실, 복도, 상층, 하층이 공조되지 않는 일반 사무실의 남측 내벽(A)의 손실 열량(kcal/h)은? (단, 설계조건은 실내온도 20℃, 실외온도 0℃, 내벽 열통과율(k)은 1.6kcal/m2ㆍhㆍ℃로 한다.)
- ① 320
- ② 872
- ③ 1193
- ④ 2937
w2024. 1. 26. 10:42삭제
진짜 ㅈ같은문제네
김찬욱2023. 5. 31. 14:28삭제
왜 복도온도거 20-0/2 입니까?
하밀뭉씌2020. 9. 14. 13:12삭제
Q=KFdT
(1) 남쪽 벽 면적 = 8*3(벽 전체)-2*2(창문)=20
(2) 공조되지 않은 복도의 온도 = (20-0)/2=10
따라서, Q=1.6*20*10=320
멍멍이2020. 8. 21. 22:26삭제
복도측 온도!!!: (20+0)/2 = 10k
복도측 면적: 8*3 - 2*2 = 20m
1.6 * 20 * 10 = 320kcal/h
14. 고성능의 필터를 측정하는 방법으로 일정한 크기(0.3μm)의 시험입자를 사용하여 먼지의 수를 계측하는 시험법은?
- ① 중량법
- ② TETD/TA법
- ③ 비색법
- ④ 계수(DOP)법
등록된 댓글이 없습니다.
15. 다음 중 천장이나 벽면에 설치하고 기류방향을 자유롭게 조정할 수 있는 취출구는?
- ① 펑커루버형 취출구
- ② 베인형 취출구
- ③ 팬형 취출구
- ④ 아네모스탯형 취출구
로즈로즈2024. 3. 31. 15:35삭제
캥거루- 자유
베인 - 베인
팬형- 팬
아네모 - 온도
16. 개방식 냉각탑의 설계 시 유의사항으로 옳은 것은?
- ① 압축식 내동기 1 RT 당 냉각열량은 3.26 kW로 한다.
- ② 쿨링 어프로치는 일반적으로 10℃로 한다.
- ③ 압축식 냉동기 1 RT 당 수량은 외기습구온도가 27℃일 때 8L/min 정도로 한다.
- ④ 흡수식냉동기를 사용할 때 열량은 일반적으로 압축식 냉동기의 약 1.7배 ~ 2.0배 정도로 한다.
하밀뭉씌2020. 9. 14. 13:15삭제
1) 4.55KW(390kcal/h)
2) 5도C
3) 13L/min
17. 어떤 실내의 취득열량을 구했더니 감열이 40kW, 잠열이 10 kW였다. 실내를 건구온도 25℃, 상대습도 50%로 유지하기 위해 취출온도차 10℃로 송풍하고자 한다. 이 때 현열비(SHF)는?
- ① 0.6
- ② 0.7
- ③ 0.8
- ④ 0.9
하밀뭉씌2020. 9. 10. 22:14삭제
40/(40+10)
18. 수관보일러의 종류가 아닌 것은?
- ① 노통연관식 보일러
- ② 관류보일러
- ③ 자연순환식 보일러
- ④ 강제순환식 보일러
하밀뭉씌2020. 9. 14. 13:16삭제
노통연관식-원통보일러(횡형)
19. 온수난방 배관 시 유의사항으로 틀린 것은?
- ① 배관의 최저점에는 필요에 따라 배관 중의 물을 완전히 배수할 수 있도록 배수 밸브를 설치한다.
- ② 배관 내 발생하는 기포를 배출시킬 수 있는 장치를 한다.
- ③ 팽창관 도중에는 밸브를 설치하지 않는다.
- ④ 증기배관과는 달리 신축 이음을 설치하지 않는다.
등록된 댓글이 없습니다.
20. 실내취득열량 중 현열이 35kW일 때, 실내온도를 26℃로 유지하기 위해 12.5℃의 공기를 송풍하고자 한다. 송풍량(m3/min)은? (단, 공기의 비열은 1.0kJ/kgㆍ℃, 공기의 밀도는 1.2kg/m3로 한다.)
- ① 129.6
- ② 154.3
- ③ 308.6
- ④ 617.2
로즈로즈2024. 3. 28. 20:47삭제
Q=GCdT
35kw=G * 1.2*1.0*(26-12.5)*60
G= 35*3600 / 1.2*1.0*(26-12.5)*60
=129.629
하밀뭉씌2020. 9. 14. 14:11삭제
1KW=1KJ/s
Q=GCdT=q*1.2CdT에서
q=Q/1.2CdT=35(KJ/s)*60(s->min)/1.2*1*(26-12.5)=129.629
2과목 : 냉동공학
21. 다음 중 공비혼합냉매는 무엇인가?
- ① R401A
- ② R501
- ③ R717
- ④ R600
하밀뭉씌2020. 9. 19. 16:02삭제
통상 공비혼합냉매는 R500번대로 표기
22. 냉동장치의 냉동능력이 3RT이고, 이 때 압축기의 소요동력이 3.7kW이였다면 응축기에서 제거하여야 할 열량(kcal/h)은?
- ① 9860
- ② 13142
- ③ 18250
- ④ 25500
하밀뭉씌2020. 9. 19. 16:04삭제
Qc=Qe+Aw
=[3*3320kcal/h] + [3.7*860kcal/h]=13142kcal/h
23. 다음 중 압축기의 보호를 위한 안전장치로 바르게 나열된 것은?
- ① 가용전, 고압스위치, 유압보호스위치
- ② 고압스위치, 안전밸브, 가용전
- ③ 안전밸브, 안전두, 유압보호스위치
- ④ 안전밸브, 가용전, 유압보호스위치
멍멍이2020. 8. 21. 22:51삭제
가용전은 수액기, 응축기의 안전장치이다.
24. 다음 그림에서 냉동효과(kcal/kg)는 얼마인가?
- ① 340.6
- ② 258.1
- ③ 82.5
- ④ 3.13
윙윙이2024. 4. 30. 12:00삭제
391.9-133.8=258.1
로즈로즈2024. 3. 28. 21:04삭제
성적계수 COP= h1-h4 / h2-h1
391.9-133.8 / 474.4-391.9
=3.128
김찬욱2022. 6. 20. 19:41삭제
냉동효과 = h1 - h4
나는야 정한석2021. 7. 11. 23:56삭제
모르겠다~~
25. 암모니아 냉동장치에서 압축기의 토출압력이 높아지는 이유로 틀린 것은?
- ① 장치 내 냉매 충전량이 부족하다.
- ② 공기가 장치에 혼입되었다.
- ③ 순환 냉각수 양이 부족하다.
- ④ 토출 배관 중의 패쇄밸브가 지나치게 조여져 있다.
하밀뭉씌2020. 9. 19. 16:06삭제
장치 내 냉매 충전량이 부족한 ㅕㅇ우에는 토출압력 및 장치 전체의 압력이 낮아지는 원인이 된다.

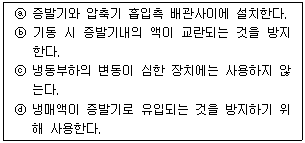

26. 냉동장치의 액분리기에 대한 설명으로 바르게 짝지어진 것은?
- ① ⓐ, ⓑ
- ② ⓒ, ⓓ
- ③ ⓐ, ⓒ
- ④ ⓑ, ⓒ
하밀뭉씌2020. 9. 19. 16:01삭제
- 냉동부하의 변동이 심한 장치에 사용
- 냉매액이 압축기로 유입되는 것을 방지하기 위해 사용
27. 냉동장치의 운전에 관한 유의사항으로 틀린 것은?
- ① 운전 휴지 기간에는 냉매를 회수하고, 저압측의 압력은 대기압보다 낮은 상태로 유지한다.
- ② 운전 정지 중에는 오일 리턴 밸브를 차단시킨다.
- ③ 장시간 정지 후 시동 시에는 누설여부를 점검 후 기동시킨다.
- ④ 압축기를 기동시키기 전에 냉각수 펌프를 기동시킨다.
하밀뭉씌2020. 9. 19. 16:07삭제
운전 휴지기간에는 펌프다운시켜 냉매를 응축기 및 수액기에 회수하고,
저압측 압력은 대기압보다 약간 **(높은상태)**로 유지하는 것이 좋다.
28. 브라인 냉각장치에서 브라인의 부식방지 처리법이 아닌 것은?
- ① 공기와 접촉시키는 순환방식 채택
- ② 브라인의 PH를 7.5 ~ 8.2 정도로 유지
- ③ CaCl2 방청제 첨가
- ④ NaCl 방청제 첨가
등록된 댓글이 없습니다.
29. 표준냉동사이클에 대한 설명으로 옳은 것은?
- ① 응축기에서 버리는 열량은 증발기에서 취하는 열량과 같다.
- ② 증기를 압축기에서 단열압축하면 압력과 온도가 높아진다.
- ③ 팽창밸브에서 팽창하는 냉매는 압력이 감소함과 동시에 열을 방출한다.
- ④ 증발기 내에서의 냉매증발온도는 그 압력에 대한 포화온도보다 낮다.
하밀뭉씌2020. 9. 19. 16:11삭제
(1) 응축기에서 버리는 열량=증발기에서 취하는 열량 + 압축시 소요되는 열량
(3) 팽창밸브에서 압력, 온도 감소, 엔탈피 일정-->열량의 출입은 없는 상태
(4) 증발기 내에서 냉매증발온도는 포화온도와 같다.
30. 밀폐계에서 10kg의 공기가 팽창 중 400kJ의 열을 받아서 150kJ의 내부에너지가 증가하였다. 이 과정에서 계가 한 일(kJ)은?
- ① 550
- ② 250
- ③ 40
- ④ 15
등록된 댓글이 없습니다.
31. 증기압축식 냉동장치에서 응축기의 역할로 옳은 것은?
- ① 대기 중으로 열을 방출하여 고압의 기체를 액화시킨다.
- ② 저온, 저압의 냉매기체를 고온, 고압의 기체로 만든다.
- ③ 대기로부터 열을 흡수하여 열 에너지를 저장한다.
- ④ 고온, 고압의 냉매기체를 저온, 저압의 기체로 만든다.
시나브로2023. 5. 2. 10:38삭제
증기 압축식 냉동장치는 표준 냉동 사이클과 같은 냉동장치이다,
32. 액분리기(Accumulator)에서 분리된 냉매의 처리방법이 아닌 것은?
- ① 가열시켜 액을 증발시킨 후 응축기로 순환시킨다.
- ② 증발기로 재순환시킨다.
- ③ 가열시켜 액을 증발시킨 후 압축기로 순환시킨다.
- ④ 고압측 수액기로 회수한다.
등록된 댓글이 없습니다.
33. 4마력(PS)기관이 1분간에 하는 일의 열당량(kcal)은?
- ① 0.042
- ② 0.42
- ③ 4.2
- ④ 42.1
김찬욱2022. 6. 20. 19:47삭제
1ps = 632kcal/h
4ps/min = (4*632kcal/h) / (60h/min)
34. 2단 압축식 냉동장치에서 증발압력부터 중간압력까지 압력을 높이는 압축기를 무엇이라고 하는가?
- ① 부스터
- ② 에코노마이저
- ③ 터보
- ④ 루트
등록된 댓글이 없습니다.
35. 엔트로피에 관한 설명으로 틀린 것은?
- ① 엔트로피는 자연현상의 비가역성 나타내는 척도가 된다.
- ② 엔트로피를 구할 때 적분경로는 반드시 가역변화여야 한다.
- ③ 열기관이 가역사이클이면 엔트로피는 일정하다.
- ④ 열기관이 비가역사이클이면 엔트로피는 감소한다.
하밀뭉씌2020. 9. 19. 16:15삭제
엔트로피는 비가역상태에서 항상 증가하는 방향으로 흐른다.
36. R-22 냉매의 압력과 온도를 측정하였더니 압력이 15.8kg/cm2 abs, 온도가 30℃였다. 이 냉매의 상태는 어떤 상태인가? (단, R-22 냉매의 온도가 30℃일 때 포화압력은 12.25kg/cm2 abs 이다.)
- ① 포화상태
- ② 과열 상태인 증기
- ③ 과냉 상태인 액체
- ④ 응고상태인 고체
등록된 댓글이 없습니다.
37. 프레온 냉매를 사용하는 수냉식 응축기의 순환수량이 20L/min이며, 냉각수 입ㆍ출구 온도차가 5.5℃였다면, 이 응축기의 방출열량(kcal/h)은?
- ① 110
- ② 6000
- ③ 6600
- ④ 700
하밀뭉씌2020. 9. 19. 16:19삭제
Q=GCdT
=20L/min*60kg/h * 1kcal/kg.C * 5.5C = 6600kcal/h
38. 스크롤압축기의 특징에 대한 설명으로 틀린 것은?
- ① 부품수가 적고 고속회전이 가능하다.
- ② 소요토크의 영향으로 토출가스의 압력변도이 심하다.
- ③ 진동 소음이 적다.
- ④ 스크롤의 설계에 의해 압축비가 결정되는 특징이 있다.
하밀뭉씌2020. 9. 19. 16:21삭제
스크롤압축기 특징
- 부품수가 적고 고속회전에 적합
- 토크의 변동이 적기 때문에 토출가스의 압력변동이 적다.
- 진동 및 소음이 적다.
- 스크롤 설계에 의해 용접비가 결정, 압축비가 결정
- 액압축에 강하고, 체적효율, 기계효율이 높다.
정지시 고저압차로 역회전하므로 토출측이나 흡입측에 체크밸브 설치
39. 암모니아 냉동장치에서 팽창밸브 직전의 냉매액의 온도가 25℃이고, 압축기 흡입가스가 –15℃인 건조포화 증기이다. 냉동능력 15RT가 요구될 때 필요 냉매순환량(kg/h)은? (단, 냉매순환량 1kg당 냉동효과는 269kcal 이다.)
- ① 168
- ② 172
- ③ 185
- ④ 212
하밀뭉씌2020. 9. 19. 16:23삭제
Qe=Gq
G=Qe/q=15*3320kcal/h / 269kcal/kg = 185.13kg/h
40. 냉동장치의 압력스위치에 대한 설명으로 틀린 것은?
- ① 고압스위치는 이상고압이 될 때 냉동장치를 정지시키는 안전장치이다.
- ② 저압스위치는 냉동장치의 저압측 압력이 지나치게 저하하였을 때 전기회로를 차단하는 안전장치이다.
- ③ 고저압스위치는 고압스위치와 저압스위치를 조합하여 고압측이 일정압력 이상이 되거나 저압측이 일정압력보다 낮으면 압축기를 정지시키는 스위치이다.
- ④ 유압스위치는 윤활유 압력이 어떤 원인으로 일정압력 이상으로 된 경우 압축기의 훼손을 방지하기 위하여 설치하는 보조장치이다.
멍멍이2020. 8. 21. 22:42삭제
유압스위치는 안전장치이다.
3과목 : 배관일반
41. 온수난방 배관 시공 시 유의사항에 관한 설명으로 틀린 것은?
- ① 배관은 1/250 이상의 일정기울기로 하고 최고부에 공기빼기 밸브를 부착한다.
- ② 고장 수리용으로 배관의 최저부에 배수밸브를 부착한다.
- ③ 횡주배관 중에 사용하는 레듀서는 되도록 편심레듀서를 사용한다.
- ④ 횡주관의 관말에는 관말 트랩을 부착한다.
시나브로2023. 5. 2. 11:36삭제
관말 트랩은 증기난방에서 사용하며 온수난방에서는 트랩을 사용하지 않는다.
42. 관의 보냉 시공의 주된 목적은?
- ① 물의 동결방지
- ② 방열방지
- ③ 결로방지
- ④ 인화방지
등록된 댓글이 없습니다.
43. 다음은 횡형 셸 튜브 타입 응축기의 구조도이다. 열전달 효율을 고려하여 냉매 가스의 입구 측 배관은 어느 곳에 연결하여야 하는가?
- ① (1)
- ② (2)
- ③ (3)
- ④ (4)
시나브로2023. 5. 2. 11:39삭제
(1) 냉매가스 입구
(2) 냉각수 출구
(3) 냉각수 입구
(4) 냉매액 출구
44. 플로트 트랩의 장점이 아닌 것은?
- ① 다량ㆍ소량의 응축수 모두 처리 가능하다.
- ② 넓은 범위의 압력에서 작동한다.
- ③ 견고하고 증기해머에 강하다.
- ④ 자동 에어벤트가 있어 공기배출 능력이 우수하다.
아빠짱2023. 5. 8. 20:37삭제
워터햄머에 약하고 동절기 동파우려가 있습니다.
45. 증기난방과 비교하여 온수난방의 특징에 대한 설명으로 틀린 것은?
- ① 온수난방은 부하 변동에 대응한 온도 조절이 쉽다.
- ② 온수난방은 예열하는데 많은 시간이 걸리지만 잘 식지 않는다.
- ③ 연료소비량이 적다.
- ④ 온수난방의 설비비가 저가인 점이 있으나 취급이 어렵다.
등록된 댓글이 없습니다.
46. 펌프 주변 배관 설치 시 유의사항으로 틀린 것은?
- ① 흡입관은 되도록 길게 하고 굴곡부분은 적게 한다.
- ② 펌프에 접속하는 배관의 하중이 직접펌프로 전달되지 않도록 한다.
- ③ 배관의 하단부에는 드레인 밸브를 설치한다.
- ④ 흡입측에는 스트레이너를 설치한다.
등록된 댓글이 없습니다.
47. 저온배관용 탄소강관의 기호는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ① STBH
- ② STHA
- ③ SPLT
- ④ STLT
À2020. 6. 20. 01:55삭제
SPLT(Low Temperature) 저온배관용 탄소강관
SPHT(High Temperature) 고온배관용 탄소강관
48. 증기난방 방식에서 응축수 환수방법에 따른 분류가 아닌 것은?
- ① 중력 환수식
- ② 진공 환수식
- ③ 정압 환수식
- ④ 기계 환수식
등록된 댓글이 없습니다.
49. 급수관의 관 지름 결정 시 유의사항으로 틀린 것은?
- ① 관 길이가 길면 마찰손실도 커진다.
- ② 마찰손실은 유량, 유속과 관계가 있다.
- ③ 가는 관을 여러 개 쓰는 것이 굵은 관을 쓰는 것보다 마찰손실이 적다.
- ④ 마찰손실은 고저차가 크면 클수록 손실도 커진다.
등록된 댓글이 없습니다.
50. 증기난방 설비 시공 시 수평주관으로부터 분기 입상시키는 경우 관의 신축을 고려하여 2개 이상의 엘보를 이용하여 설치하는 신축 이음은?
- ① 스위블 이음
- ② 슬리브 이음
- ③ 벨로즈 이음
- ④ 플렉시블 이음
등록된 댓글이 없습니다.
51. 음용수 배관과 음용수 이외의 배관이 접속되어 서로 혼합을 일으켜 음용수가 오염될 가능성이 큰 배관접속 방법은?
- ① 하트포드 이음
- ② 리버스리턴 이음
- ③ 크로스 이음
- ④ 역류방지 이음
등록된 댓글이 없습니다.
52. 급수관의 지름을 결정할 때 급수 본관인 경우 관내의 유속은 일반적으로 어느 정도로 하는 것이 가장 적절한가?
- ① 1~2m/s
- ② 3~6m/s
- ③ 10~15m/s
- ④ 20~30m/s
등록된 댓글이 없습니다.
53. 암모니아 냉매 배관에 사용하기 가장 적합한 것은?
- ① 알루미늄 합금관
- ② 동관
- ③ 아연관
- ④ 강관
등록된 댓글이 없습니다.
54. 다음 그림 기호가 나타내는 밸브는?
- ① 증발압력 조정밸브
- ② 유압 조정밸브
- ③ 용량 조정밸브
- ④ 흡입압력 조정밸브
À2020. 6. 20. 02:05삭제
정답:2번
OPR - 유압조정밸브
EPR - 증발압력조정밸브
SPR - 흡입압력조정밸브
55. 다음 중 중압 가스용 지중 매설관 배관재료로 가장 적합한 것은?
- ① 경질염화비닐관
- ② PE 피복강관
- ③ 동합금관
- ④ 이음매 없는 피복 황동관
등록된 댓글이 없습니다.
56. 보온재의 구비 조건으로 틀린 것은?
- ① 열전도율이 클 것
- ② 불연성일 것
- ③ 내식성 및 내열서이 있을 것
- ④ 비중이 적고 흡습성이 적을 것
등록된 댓글이 없습니다.
57. 동합금 납땜 관이음쇠와 강관의 이종관 접합시 1개의 동합금 납땜 관이음쇠로 90° 방향전환을 위한 부속의 접합부 기호 및 종류로 옳은 것은?
- ① C×F 90° 엘보
- ② C×M 90° 엘보
- ③ F×F 90° 엘보
- ④ C×M 어댑터
등록된 댓글이 없습니다.
58. 냉동배관 재료로서 갖추어야 할 조건으로 틀린 것은?
- ① 저온에서 강도가 커야 한다.
- ② 내식성이 커야 한다.
- ③ 관내 마찰저항이 커야 한다.
- ④ 가공 및 시공성이 좋아야 한다.
오뚜기2024. 5. 19. 00:03삭제
"관내 마찰저항이 커야 한다."는 틀린 조건입니다. 냉동배관은 온도가 매우 낮기 때문에 내구성과 내식성이 중요하지만, 관내 마찰저항이 크면 유동성이 떨어져 유체의 움직임이 어려워지기 때문입니다. 따라서 냉동배관 재료로 선택될 때는 가공 및 시공성이 좋아야 하며, 내구성과 내식성도 고려해야 합니다.
59. 공장에서 제조 정제된 가스를 저장하여 가스 품질을 균일하게 유지하면서 제조량과 수요량을 조절하는 장치는?
- ① 정압기
- ② 가스홀더
- ③ 가스미터
- ④ 압송기
등록된 댓글이 없습니다.
60. 흡수식 냉동기 주변배관에 관한 설명으로 틀린 것은?
- ① 증기조절밸브와 감압밸브장치는 가능한 냉동기 가까이에 설치한다.
- ② 공급 주관의 응축수가 냉동기 내에 유입되도록 한다.
- ③ 증기관에는 신축이음 등을 설치하여 배관의 신축으로 발생하는 응력이 냉동기에 전달되지 않도록 한다.
- ④ 증기 드레인 제어방식은 진공펌프로 냉동기내의 드레인을 직접 압출하도록 한다.
시나브로2023. 5. 2. 11:53삭제
공급 주관에는 증기만 유입되도록 하여 냉동기에 공급해주는 것이 바람직하다.
(응축수에 의한 수격작용을 방지)
4과목 : 전기제어공학
61. 되먹임 제어의 종류에 속하지 않는 것은?
- ① 순서제어
- ② 정치제어
- ③ 추치제어
- ④ 프로그램제어
등록된 댓글이 없습니다.
62. 직류전동기의 속도제어 방법 중 속도제어의 범위가 가장 광범위하며, 운전 효율이 양호한 것으로 워드 레너드 방식과 정지 레너드 방식이 있는 제어법은?
- ① 저항 제어법
- ② 전압 제어법
- ③ 계자 제어법
- ④ 2차여자 제어법
등록된 댓글이 없습니다.
63. 제어량은 회전수, 전압, 주파수 등이 있으며 이 목표치를 장기간 일정하게 유지시키는 것은?
- ① 서보기구
- ② 자동조정
- ③ 추치제어
- ④ 프로세스제어
등록된 댓글이 없습니다.
64. 어떤 제어계의 임펄스 응답이 sinωt 일 때 계의 전달함수는?
- ①
- ②
- ③
- ④
오뚜기2024. 5. 19. 00:51삭제
임펄스 응답이 sinωt일 때, 시간 영역에서의 임펄스 함수는 cosωt를 미분한 것과 같다. 따라서, 시간 영역에서의 전달함수는 cosωt를 미분한 것과 같다. 이를 라플라스 변환하여 전달함수를 구하면, s/(s^2 + ω^2)이 된다.
65. 그림과 같은 논리회로의 출력 Y는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
66. 제어계의 응답 속응성을 개선하기 위한 제어동작은?
- ① D 동작
- ② I 동작
- ③ PD 동작
- ④ PI 동작
아빠짱2023. 5. 8. 23:15삭제
PD: 비례미분동작
67. s2+2δωns+ω2n=0인 계가 무제동 진동을 할 경우 δ의 값은?
- ① δ=0
- ② δ＜1
- ③ δ=1
- ④ δ＞1
등록된 댓글이 없습니다.
68. 그림과 같은 RL직렬회로에 구형파 전압을 인가했을 때 전류 i를 나타내는 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
69. 배리스터의 주된 용도는?
- ① 온도 측정용
- ② 전압 증폭용
- ③ 출력전류 조절용
- ④ 서지전압에 대한 회로 보호용
등록된 댓글이 없습니다.
70. 어떤 제어계의 단위계단 입력에 대한 출력응답 c(t)=1-e-t로 되었을 때 지연시간 Td(s)는?
- ① 0.693
- ② 0.346
- ③ 0.278
- ④ 1.386
등록된 댓글이 없습니다.
71. 전자회로에서 온도 보상용으로 많이 사용되고 있는 소자는?
- ① 저항
- ② 코일
- ③ 콘덴서
- ④ 서미스터
등록된 댓글이 없습니다.
72. 열처리 노의 온도제어는 어떤 제어에 속하는가?
- ① 자동조정
- ② 비율제어
- ③ 프로그램제어
- ④ 프로세스제어
멍멍이2020. 8. 22. 00:29삭제
열처리 노의 온도제어 = 프로그램 제어
73. 일정전압의 직류전원에 저항을 접속하고 전류를 흘릴 때, 이 전류값을 50% 증가시키기 위한 저항값은?
- ① 0.6R
- ② 0.67R
- ③ 0.82R
- ④ 1.2R
등록된 댓글이 없습니다.
74. 피드백 제어계의 구성요소 중 동작신호에 해당되는 것은?
- ① 목표값과 제어량의 차
- ② 기준입력과 궨환신호의 차
- ③ 제어량에 영향을 주는 외적 신호
- ④ 제어요소가 제어대상에 주는 신호
등록된 댓글이 없습니다.
75. 동기속도가 3600 rpm인 동기발전기의 극수는 얼마인가? (단, 주파수는 60Hz이다.)
- ① 2극
- ② 4극
- ③ 6극
- ④ 8극
시나브로2023. 5. 2. 12:43삭제
등기속도(Ns) = 120 x f / P
따라서 극수(P) = 120 x f / Ns
120 x 60 / 3600 = 2
76. 다음 블록선도 중 비례적분제어기를 나타낸 블록선도는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
77. 전류 I=3t2+6t를 어떤 전선에 5초 동안 통과시켰을 때 전기량은 몇 C 인가?
- ① 140
- ② 160
- ③ 180
- ④ 200
등록된 댓글이 없습니다.
78. 그림과 같은 신호흐름선도에서 C/R를 구하면?
- ①
- ②
- ③
- ④
시나브로2023. 5. 2. 12:19삭제
1. 출력값(C)는 패스경로이므로 G(s)
2. 업력값(R)은 1 - 피드벡 경로이므로 1 - G(s) H(s)
3. C/R = G(s) / 1 - G(s) H(s)
참 쉽죠?
79. 다음 블록선도의 입력과 출력이 일치하기 위해서 A에 들어갈 전달함수는?
- ① 1+G / G
- ② G / G+1
- ③ G-1 / G
- ④ G / G-1
오뚜기2024. 5. 19. 00:45삭제
A에 들어갈 전달함수는 "G-1 / G"이다. 이는 입력신호 G를 그대로 출력으로 전달하되, 이전 단계에서 출력된 신호를 1만큼 감소시킨다는 의미이다. 이전 단계에서 출력된 신호가 현재 단계에서 입력으로 들어오기 때문에, 이를 1만큼 감소시키면 이전 단계에서 출력된 값과 현재 단계에서 출력될 값이 일치하게 된다.
80. 어떤 제어계의 입력이 단위 임펄스이고 출력 c(t)=te-3t이었다. 이 계의 전달함수 G(s)는?
- ① 1 / (s+3)2
- ② t / (s+3)2
- ③ s / (s+3)2
- ④ 1 / (s+2)(s+1)
등록된 댓글이 없습니다.
