기계설계산업기사(2018. 4. 28.) 시험일자 : 2018년 4월 28일
1과목 : 기계가공법 및 안전관리
1. 드릴링 머신 작업 시 주의해야 할 사항 중 틀린 것은?
- ① 가공 시 면장갑을 착용하고 작업한다.
- ② 가공물이 회전하지 않도록 단단하게 고정한다.
- ③ 가공물을 손으로 지지하여 드릴링하지 않는다.
- ④ 얇은 가공물을 드릴링할 때에는 목편을 받친다.
등록된 댓글이 없습니다.
2. 일반적인 보통선반 가공에 관한 설명으로 틀린 것은?
- ① 바이트 절입량의 2배로 공작물의 지름이 작아진다.
- ② 이송속도가 빠를수록 표면거칠기는 좋아진다.
- ③ 절삭속도가 증가하면 바이트의 수명은 짧아진다.
- ④ 이송속도는 공작물의 1회전 당 공구의 이동거리이다.
등록된 댓글이 없습니다.
3. 드릴작업 후 구명의 내면을 다듬질하는 목적으로 사용하는 공구는?
- ① 탭
- ② 리머
- ③ 센터드릴
- ④ 카운터 보어
등록된 댓글이 없습니다.
4. 가늘고 긴 일정한 단면모양을 가진 공구를 사용하여 가공물의 내면에 키 홈, 스플라인 홈, 원형이나 다각형의 구멍 형상과 외면에 세그먼트 기어, 홈, 특수한 외면의 형상을 가공하는 공작기계는?
- ① 기어 셰어퍼(gear shaper)
- ② 호닝 머신(honing machine)
- ③ 호빙 머신(hobbing machine)
- ④ 브로칭 머신(broaching machine)
등록된 댓글이 없습니다.
5. 밀링작업에서 분할대를 사용하여 직접 분할할 수 없는 것은?
- ① 3등분
- ② 4등분
- ③ 6등분
- ④ 9등분
등록된 댓글이 없습니다.
6. 밀링가공에서 분할대를 사용하여 원주률 6°30ʹ씩 분할하고자 할 때, 옳은 방법은?
- ① 분할크랭크를 18공열에서 13구멍씩 회전시킨다.
- ② 분할크랭크를 26공열에서 18구명씩 회전시킨다.
- ③ 분할크랭크를 36공열에서 13구명씩 회전시킨다.
- ④ 분할크랭크를 13공열에서 1회전하고 5구멍씩 회전시킨다.
등록된 댓글이 없습니다.
7. 밀링머신에 포함되는 기계장치가 아닌 것은?
- ① 니
- ② 주축
- ③ 컬럼
- ④ 심압대
등록된 댓글이 없습니다.
8. 4개의 조가 90° 간격으로 구성 배치되어 있으며, 보통 선반에서 편심가공을 할 때 사용되는 척은?
- ① 단동척
- ② 연동척
- ③ 유압척
- ④ 콜릿척
등록된 댓글이 없습니다.
9. 다음 3차원 측정기에서 사용되는 프로브 중 광학계를 이용하여 얇거나 연한 재질의 피측정물을 측정하기 위한 것으로 심출 현미경, CMM계측용 TV시스템 등에 사용되는 것은?
- ① 전자식 프로브
- ② 접촉식 프로브
- ③ 터치식 프로브
- ④ 비접촉식 프로브
등록된 댓글이 없습니다.
10. CNC프로그램에서 보조기능에 해당하는 어드레스는?
- ① F
- ② M
- ③ S
- ④ T
등록된 댓글이 없습니다.
11. 연삭 작업에서 숫돌 결합제의 구비조건으로 틀린 것은?
- ① 성형성이 우수해야 한다.
- ② 열이나 연삭액에 대하여 안정성이 있어야 한다.
- ③ 필요에 따라 결합 능력을 조절할 수 있어야 한다.
- ④ 충격에 견뎌야 하므로 기공 없이 치밀해야 한다.
등록된 댓글이 없습니다.
12. 윤활제의 구비조건으로 틀린 것은?
- ① 사용 상태에 따라 점도가 변할 것
- ② 산화나 열에 대하여 안정성이 높을 것
- ③ 화학적으로 불활성이며 깨끗하고 균질할 것
- ④ 한계 윤활 상태에서 견딜 수 있는 유성이 있을 것
등록된 댓글이 없습니다.
13. 다음 나사의 유효지름 측정방법 중 정밀도가 가장 높은 방법은?
- ① 삼침법을 이용한 방법
- ② 피치 게이지를 이용한 방법
- ③ 버니어캘리퍼스를 이용한 방법
- ④ 나사 마이클미터를 이용한 방법
등록된 댓글이 없습니다.
14. 선반작업에서 구성인선(built-up edge)의 발생 원인에 해당하는 것은?
- ① 절삭 깊이를 적게 할 때
- ② 절삭속도를 느리게 할 때
- ③ 바이트의 윗면 경사각이 클 때
- ④ 윤활성이 좋은 절삭유제를 사용할 때
등록된 댓글이 없습니다.
15. 절삭유의 사용목적으로 틀린 것은?
- ① 절삭열의 냉각
- ② 기계의 부식 방지
- ③ 공구의 마모 감소
- ④ 공구의 경도 저하 방지
등록된 댓글이 없습니다.
16. 공작물을 센터에 지지하지 않고 연삭하며, 가늘고 긴 가공물의 연삭에 적합한 특징을 가진 연삭기는?
- ① 나사 연삭기
- ② 내경 연삭기
- ③ 외경 연삭기
- ④ 센터리스 연삭기
등록된 댓글이 없습니다.
17. 도금을 응용한 방법으로 모델을 음극에 전착시킨 금속을 양극에 설치하고, 전해액 속에서 전기를 통전하여 적당한 두께로 금속을 입히는 가공방법은?
- ① 전주가공
- ② 전해연삭
- ③ 레이저가공
- ④ 초음파가공
등록된 댓글이 없습니다.
18. 원형 부분을 두 개의 동심의 기하학적 원으로 취했을 경우, 두 원의 간격이 최소가 되는 두 원의 반지름의 차로 나타내는 형상 정밀도는?
- ① 원통도
- ② 직각도
- ③ 진원도
- ④ 평행도
등록된 댓글이 없습니다.
19. 화재를 A급, B급, C급, D급으로 구분했을 때, 전기화재에 해당하는 것은?
- ① A급
- ② B급
- ③ C급
- ④ D급
등록된 댓글이 없습니다.
20. 표면 프로파일 파라미터 정의의 연결이 틀린 것은?
- ① Rt - 프로파일의 전체 높이
- ② RSm - 평가 프로파일의 첨도
- ③ Rsk - 평가 프로파일의 비대칭도
- ④ Ra - 평가 프로파일의 산술 평균 높이
등록된 댓글이 없습니다.
2과목 : 기계제도
21. 래핑 다듬질 면 등에 나타나는 줄무늬로서 가공에 의한 컷의 줄무늬가 여러 방향일 때 줄무늬 방향 기호는?
- ① R
- ② C
- ③ X
- ④ M
등록된 댓글이 없습니다.
22. 지름이 같은 원기둥이 그림과 같이 직교할 때의 상관선의 표현으로 가장 적합한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
23. 구멍 기준식 끼워 맞춤에서 구멍은 , 축은 일 때 최소 죔새 값은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ① 0.009
- ② 0.034
- ③ 0.050
- ④ 0.075
등록된 댓글이 없습니다.
24. 기하 공차의 종류에서 위치 공차에 해당되지 않는 것은?
- ① 동축도 공차
- ② 위치도 공차
- ③ 평면도 공차
- ④ 대칭도 공차
등록된 댓글이 없습니다.
25. 그림은 제3각 정투상도로 나타낸 정면도와 우측면도이다. 이에 대한 평면도로 가장 적합한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
26. 보기와 같이 축 방향으로 인장력이나 압축력이 작용하는 두 축을 연결하거나 풀필요가 있을 때 사용하는 기계 요소는?
- ① 핀
- ② 키
- ③ 코터
- ④ 플랜지
등록된 댓글이 없습니다.
27. 구멍의 최대 치수가 축의 최소 치수보다 작은 경우에 해당하는 끼워맞춤 종류는?
- ① 헐거운 끼워맞춤
- ② 억지 끼워맞춤
- ③ 틈새 끼워맞춤
- ④ 중간 끼워맞춤
등록된 댓글이 없습니다.
28. 다음 용접기호에 대한 설명으로 틀린 것은?
- ① 지그재그 필릿 용접이다.
- ② 목두께는 4mm이다.
- ③ 한쪽면의 용접부 개소는 30개이다.
- ④ 인접한 용접부 간격은 20mm이다.
등록된 댓글이 없습니다.
29. 개스킷, 박판, 형강 등과 같이 절단면이 얇은 경우 이를 나타내는 방법으로 옳은 것은?
- ① 실제 치수와 관계없이 1개의 가는 1점 쇄선으로 나타낸다.
- ② 실제 치수와 관계없이 1개의 극히 굵은 실선으로 나타낸다.
- ③ 실제 치수와 관계없이 1개의 굵은 1점 쇄선으로 나타낸다.
- ④ 실제 치수와 관계없이 1개의 극히 굵은 2점 쇄선으로 나타낸다.
등록된 댓글이 없습니다.
30. 수면, 유면 등의 위치를 표시하는 수준면선에 사용하는 선의 종류는?
- ① 가는 파선
- ② 가는 1점 쇄선
- ③ 굵은 파선
- ④ 가는 실선
등록된 댓글이 없습니다.
31. 다음 중 H7 구멍과 가장 억지로 끼워지는 축의 공차는?
- ① f6
- ② h6
- ③ p6
- ④ g6
등록된 댓글이 없습니다.
32. 기계구조용 탄소 강재의 KS 재료 기호로 옳은 것은?
- ① SM 40C
- ② SS 235
- ③ ALDC 1
- ④ GC 100
등록된 댓글이 없습니다.
33. 도면에서 2종류 이상의 선이 같은 장소에서 겹치게 될 경우 우선순위로 알맞은 것은?
- ① 외형선 ＞ 숨은선 ＞ 절단선 ＞ 중심선
- ② 외형선 ＞ 절단선 ＞ 숨은선 ＞ 중심선
- ③ 외형선 ＞ 중심선 ＞ 숨은선 ＞ 절단선
- ④ 외형선 ＞ 절단선 ＞ 중심선 ＞ 숨은선
등록된 댓글이 없습니다.
34. 다음 그림에서 길이 부위만을 데이텀 A로 지정하고자 한다. 이 때 특정한 선을 사용하여 데이텀 부위를 지정할 수 있는데 이 선은 무엇인가?
- ① 가는 1점 쇄선
- ② 굵은 1점 쇄선
- ③ 가는 2점 쇄선
- ④ 굵은 2점 쇄선
등록된 댓글이 없습니다.
35. 그림의 입체도에서 화살표 방향이 정면일 경우 정면도로 가장 적합한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
36. 다음 중 스파이럴 스프링의 치수나 요목표에 기입하지 않아도 되는 사항은?
- ① 판 두께
- ② 재료
- ③ 전체 길이
- ④ 최대 하중
등록된 댓글이 없습니다.
37. 표준 스퍼기어의 모듈이 2이고, 이끝원 지름이 84mm일 때 이 스퍼기어의 피치원지름(mm)은 얼마인가?
- ① 76
- ② 78
- ③ 80
- ④ 82
등록된 댓글이 없습니다.
38. 나사의 도시법을 설명한 것으로 틀린 것은?
- ① 수나사의 바깥지름과 암나사의 골지름은 굵은 실선으로 표시한다.
- ② 완전 나사부 및 불완전 나사부의 경계선은 굵은 실선으로 표시한다.
- ③ 보이지 않는 나사부분은가는 파선으로 표시한다.
- ④ 수나사 및 암나사의 조립 부분은 수나사 기준으로 표시한다.
등록된 댓글이 없습니다.
39. 다음은 제 3각법으로 나타낸 정면도와 우측면도이다. 이에 대한 평면도를 가장 올바르게 나타낸 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
40. 베어링의 호칭번호가 6026일 때 이 베어링의 안지름은 몇 mm인가?
- ① 6
- ② 60
- ③ 26
- ④ 130
등록된 댓글이 없습니다.
3과목 : 기계설계 및 기계재료
41. 0.8%C 이하의 아공석강에서 탄소함유량 증가에 따라 감소하는 기계적 성질은?
- ① 경도
- ② 항복점
- ③ 인장강도
- ④ 연신율
등록된 댓글이 없습니다.
42. 마텐자이트(Martensite) 및 그 변태에 대한 설명으로 틀린 것은?
- ① 경도가 높고, 취성이 있다.
- ② 상온에서는 준안정상태이다.
- ③ 마텐자이트 변태는 확산변태를 한다.
- ④ 강을 수중에 담금질하였을 때 나타나는 조직이다.
등록된 댓글이 없습니다.
43. 플라스틱 재료의 특성을 설명한 것 중 틀린 것은?
- ① 대부분 열에 약하다.
- ② 대부분 내구성이 높다.
- ③ 대부분 전기 절연성이 우수하다.
- ④ 금속 재료보다 체적당 가격이 저렴하다.
등록된 댓글이 없습니다.
44. 알루미늄합금인 Al-Mg-Si의 강도를 증가시키기 위한 가장 좋은 방법은?
- ① 시효경화(age-hardening) 처리한다.
- ② 냉간가공(cold work)을 실시한다.
- ③ 담금질(quenching) 처리한다.
- ④ 불림(normalizing) 처리한다.
등록된 댓글이 없습니다.
45. 금속재료 중 일정 온도에서 갑자기 전기 저항이 0(zero)이 되는 현상은?
- ① 공유
- ② 초전도
- ③ 이온화
- ④ 형상기억
등록된 댓글이 없습니다.
46. 다음 중 고속도공구강(SKH 2)의 표준 조성으로 옳은 것은?
- ① 18%W-4%Cr-1%V
- ② 17%Cr-9%W-2%Mo
- ③ 18%Co-4%Cr-1%V
- ④ 18%W-4%V-%Cr
등록된 댓글이 없습니다.
47. 섬유강화금속(FRM)의 특성을 설명한 것 중 틀린 것은?
- ① 비강도 및 비강성이 높다.
- ② 섬유축 방향의 강도가 작다.
- ③ 2차 성형성, 접합성이 있다.
- ④ 고온의 역학적 특성 및 열적안정성이 우수하다.
등록된 댓글이 없습니다.
48. 황동계 실용 합금인 톰백에 관한 설명으로 틀린 것은?
- ① 전연성이 우수하다.
- ② 5~20%의 Sn을 함유하는 황동이다.
- ③ 코이닝하기 쉬워 메달, 동전 등에 사용된다.
- ④ 색깔이 금색에 가까워서 모조금으로 사용된다.
등록된 댓글이 없습니다.
49. 주철의 접종(inoculation) 및 그 효과에 대한 설명으로 틀린 것은?
- ① Ca-Si 등을 첨가하여 접종을 한다.
- ② 핵생성을 용이하게 한다.
- ③ 흑연의 형상을 개량한다.
- ④ 칠(chill)화를 증가시킨다.
등록된 댓글이 없습니다.
50. 노에 들어가지 못하는 대형부품의 국부 담금질, 기어, 톱니나 선반의 베드면 등의 표면을 경화시키는데 가장 많이 사용하는 열처리 방법은?
- ① 화염경화법
- ② 침탄법
- ③ 질화법
- ④ 청화법
등록된 댓글이 없습니다.
51. 유체 클러치의 일종인 유체 토크 컨버터(fluid-torque converter)의 특징을 설명한 것 중 틀린 것은?
- ① 부하에 의한 원동기의 정지가 없다.
- ② 장치 내에 스테이터가 있을 경우 작동 효율을 97% 수준까지 올릴 수 있다.
- ③ 무단변속이 가능하다.
- ④ 진동 및 충격을 완충하기 때문에 기계에 무리가 없다.
등록된 댓글이 없습니다.
52. 헬리컬 기어에서 잇수가 50, 비틀림각이 20°일 경우 상당평기어 잇수는 약 몇 개인가?
- ① 40
- ② 50
- ③ 60
- ④ 70
등록된 댓글이 없습니다.
53. 브레이크 드럼축에 754N·m의 토크가 작용하면 축을 정지하는데 필요한 제동력은 약 몇 N인가? (단, 브레이크 드럼의 지름은 400mm이다.)
- ① 1920
- ② 2770
- ③ 3310
- ④ 3770
등록된 댓글이 없습니다.
54. 긴장측의 장력이 3800N, 이완측의 장력이 1850N일 때 전달동력은 약 몇 kW인가? (단, 벨트의 속도는 3.4m/s이다.)
- ① 2.3
- ② 4.2
- ③ 5.5
- ④ 6.6
ㅊㅇㅈ2020. 6. 11. 12:24삭제
전달동력=(긴장측 장력*속도) - (이완측 장력*속도)
전달동력=6630 단위 kW로 환산
6.63kW
55. 연강제 볼트가 축방향으로 8kN의 인장하중을 받고 있을 때, 이 볼트의 골지름은 약 몇 mm이상이어야 하는가? (단, 볼트의 허용인장응력은 100MPa이다.)
- ① 7.4
- ② 8.3
- ③ 9.2
- ④ 10.1
ㅊㅇㅈ2020. 6. 11. 12:20삭제
축하중만 받을시 골지름 공식
d=√4P/πθ
P=8x1000 θ=100
d = 10.09504
56. 리벳 이음의 특징에 대한 설명으로 옳은 것은?
- ① 용접 이음에 비해서 응력에 의한 잔류변형이 많이 생긴다.
- ② 리벳 길이방향으로의 인장하중을 지지하는데 유리하다.
- ③ 경합금에서는 용접 이음보다 신뢰성이 높다.
- ④ 철골 구조물, 항공기 동체 등에는 적용하기 어렵다.
등록된 댓글이 없습니다.
57. 압축 코일 스프링의 소선 지름이 5mm, 코일의 평균 지름이 25mm이고, 200N의 하중이 작용할 때 스프링에 발생하는 최대전단응력은 약 몇 MPa인가? (단, 스프링 소재의 가로 탄성계수(G)는 80GPa이고, Wahl의 응력수정계수 식 (, C는 스프링 지수)을 적용한다.)
- ① 82
- ② 98
- ③ 133
- ④ 152
등록된 댓글이 없습니다.
58. 축의 홈 속에서 자유로이 기울어 질 수 있어 키가 자동적으로 축과 보스에 조정되는 장점이 있지만, 키 홈의 깊이가 커서 축의 강도가 약해지는 단점이 있는 키는?
- ① 반달 키
- ② 원뿔 키
- ③ 묻힘 키
- ④ 평행 키
등록된 댓글이 없습니다.
59. 볼 베어링에서 작용 하중은 5kN, 회전수가 4000rpm이며, 이 베어링의 기본 동정격하중이 63kN이라면 수명은 약 몇 시간인가?
- ① 6300시간
- ② 8300시간
- ③ 9500시간
- ④ 10200시간
등록된 댓글이 없습니다.
60. 다음 중 일반적으로 안전율을 가장 크게 잡는 하중은? (단, 동일 재질에서 극한강도 기준의 안전율을 대상으로 한다.)
- ① 충격하중
- ② 편진 반복하중
- ③ 정하중
- ④ 양진 반복하중
등록된 댓글이 없습니다.
4과목 : 컴퓨터응용설계

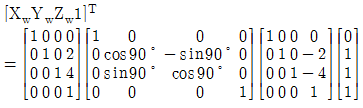

61. 공간의 한 물체가 세계 좌표계의 x축에 평행하면서 세계좌표(0, 2, 4)를 통과하는 축에 관하여 90° 회전된다. 그 물체의 한 점이 모델 좌표 (0, 1, 1)을 가지는 경우, 회전 후에 같은 점의 세계 좌표를 구하는 식으로 적절한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
62. CAD 시스템에서 많이 사용한 Hermite 곡선방정식에서 일반적으로 몇 차식을 많이 사용하는가?
- ① 1차식
- ② 2차식
- ③ 3차식
- ④ 4차식
등록된 댓글이 없습니다.
63. 공간상에서 선을 이용하여 3차원 물체를 표시하는 와이어 프레임 모델의 특징을 설명한 것 중 틀린 것은?
- ① 3면 투시도 작성이 용이하다.
- ② 단면도 작성이 어렵다.
- ③ 물리적 성질의 계산이 가능하다.
- ④ 은선제거가 불가능하다.
등록된 댓글이 없습니다.
64. CAD 관련 용어 중 요구된 색상이 사용이 불가능할 때 다른 색상들을 섞어서 비슷한 색상을 내기 위해 컴퓨터 프로그램에 의해 시도되는 것을 의미하는 것은?
- ① 플리커(flicker)
- ② 디더링(dithering)
- ③ 새도우 마스크(shadow mask)
- ④ 라운딩(rounding)
등록된 댓글이 없습니다.
65. 다음은 곡면 모델링에 관한 설명이다. 빈 칸에 알맞은 말로 짝지어진 것은?
- ① 가 : 보간(interpolation), 나 : 근사(approximation)
- ② 가 : 근사(approximation), 나 : 보간(interpolation)
- ③ 가 : 블렌딩(blending), 나 : 스무싱(smoothing)
- ④ 가 : 스무싱(smoothing), 나 : 블렌딩(blending)
등록된 댓글이 없습니다.
66. LAN 시스템의 주요 특징으로 가장 거리가 먼 것은?
- ① 자료의 전송속도가 빠르다.
- ② 통신망의 결합이 용이하다.
- ③ 신규장비를 전송매체로 첨가하기가 용이하다.
- ④ 장거리 구역에서의 정보통신에 용이하다.
등록된 댓글이 없습니다.
67. 곡면(surface)으로 가하학적 형상을 정의하는 과정에서 곡면 구성 종류가 아닌 것은?
- ① 쿤스 곡면(Coons surface)
- ② 회전 곡면(Revolved surface)
- ③ 베지어 곡면(Bezier surface)
- ④ 트위스트 곡면(Twist surface)
등록된 댓글이 없습니다.
68. 2차원 평면에서 x2+y2-25=0인 원이 있다. 원 상의 점 (3, 4)를 지나는 원의 법선의 방정식으로 옳은 것은?
- ① 4x+3y=0
- ② 3x+4y=0
- ③ 4x-3y=0
- ④ 3x-4x=0
등록된 댓글이 없습니다.
69. CAD 시스템으로 구축한 형상 모델에서 설계해석을 위한 각종 정보를 추출하거나, 추가로 필요로 하는 정보를 입력하고 편집하여 필요한 형식으로 재구성하는 소프트웨어 프로그램이나 처리절차를 뜻하는 용어는?
- ① Pre-processor
- ② Post-processor
- ③ Multi-processor
- ④ Multi-programming
등록된 댓글이 없습니다.
70. 다음 중 3차원 뷰잉(viewing) 연산에서 투영중심이 투영면으로부터 유한한 거리에 위치한다고 가정하는 투영법은?
- ① 경사(oblique) 투영
- ② 원근(perspective) 투영
- ③ 직교(orthographic) 투영
- ④ 축측(axonometric) 투영
등록된 댓글이 없습니다.
71. 3차원 형상모델 중 B-rep과 비교한 CSG 방식의 특징을 설명한 것으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ① 데이터의 작성에 필요한 메모리가 많이 요구된다.
- ② 불연산을 통한 모델링 기법을 적용하기 곤란하다.
- ③ 화면 재생에 필요한 연산과정이 적게 소요된다.
- ④ 3면도, 투시도, 전개도 등의 작성이 곤란하다.
등록된 댓글이 없습니다.
72. 솔리드 모델의 일반적인 특징을 설명한 것 중 틀린 것은?
- ① 질량 등 물리적 성질의 계산이 곤란하다.
- ② Boolean연산(더하기, 빼기, 교차)을 통하여 복잡한 형상 표현도 가능하다.
- ③ 와이어 프레임 모델에 비해 데이터의 처리시간이 많아진다.
- ④ 은선 제거가 가능하다.
등록된 댓글이 없습니다.
73. CAD 용어에 관한 설명으로 틀린 것은?
- ① 표시하고자 하는 화면상의 영역을 벗어나는 선들을 잘라버리는 것을 트리밍(trimming)이라고 한다.
- ② 물체를 완전히 관통하지 않는 홈을 형성하는 특징 형상을 포켓(pocket)이라고 한다.
- ③ 명령의 실행 또는 마우스 클릭 시마다 On 또는 Off가 번갈아 나타나는 세팅을 토글(toggle)이라고 한다.
- ④ 모델을 명암이 포함된 색상으로 처리한 솔리드로 표시하는 작업을 셰이딩(shading)이라한다.
등록된 댓글이 없습니다.
74. LCD 모니터에 대한 설명 중 틀린 것은?
- ① 일반 CRT 모니터에 비해 전력소모가 적다.
- ② 전자총으로 색상을 표현한다.
- ③ 액정의 전기적 성질을 광학적으로 응용한 것이다.
- ④ 액정의 배열방법에 따라 TN(Twisted Nematic), IPS(In-Plan Switching)등으로 분류한다.
등록된 댓글이 없습니다.
75. 다음 중 솔리드 모델링에서 일반적으로 사용되는 기본 입체로 보기 어려운 것은?
- ① Block
- ② Sphere
- ③ Wedge
- ④ Swing
등록된 댓글이 없습니다.
76. 데이터 표시 방법 중 3개의 Zone Bit와 4개의 Digit Bit를 기본으로 하며, Parity Bit 적용 여부에 따라 총 7Bit 또는 8Bit로 한 문자를 표현하는 코드 체계는?
- ① FPDF
- ② EBCDIC
- ③ ASCII
- ④ BCD
등록된 댓글이 없습니다.
77. 3차 베지어 곡면을 정의하기 위하여 최소 몇 개의 점이 필요한가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ① 4
- ② 8
- ③ 12
- ④ 16
등록된 댓글이 없습니다.
78. 원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이를 직교 좌표계(x, y, z)로 나타내고자 할 때 x, y로 옳은 것은?
- ① x = r·cosθ , y = r·sinθ
- ② x = r·sinθ , y = r·cosθ
- ③ x = r·sinθ , y = -r·cosθ
- ④ x = -r·cosθ , y = r·sinθ
등록된 댓글이 없습니다.
79. 다음 중 단면 곡선을 경로 곡선을 따라 이동시켜서 곡면을 만드는 기능을 의미하는 것은?
- ① sweep
- ② extrude
- ③ pattern
- ④ explode
등록된 댓글이 없습니다.
80. CAD 소프트웨어에서 명령어를 아이콘으로 만들어 아이템 별로 묶어 명령을 편리하게 이용할 수 있도록 한 것은?
- ① 스크롤바
- ② 툴바
- ③ 스크린메뉴
- ④ 상태(status)바
등록된 댓글이 없습니다.
