치공구설계산업기사(2002. 9. 8.) 시험일자 : 2002년 9월 8일
1과목 : 정밀가공학
1. 빌트 업 에지(Built up edge)가 생기는 것을 방지하기 위한 대책 중 틀린 것은?
- ① 바이트의 경사각을 크게 한다.
- ② 절삭 속도를 빠르게 한다.
- ③ 윤활성이 좋은 절삭유를 공급한다.
- ④ 절삭속도를 느리게 하고 윤활성이 적은 절삭유를 공급한다.
등록된 댓글이 없습니다.
2. 선반주축이 60회 회전하는데 왕복대가 12mm를 이동하였을 때의 이송량은 몇 mm/rev 인가?
- ① 0.1
- ② 0.5
- ③ 0.2
- ④ 0.15
등록된 댓글이 없습니다.
3. 분할대의 주축과 크랭크 회전비가 1 : 40 인 브라운 샤프(Brown Sharpe)식 분할대로 원주를 72등분할 경우에 분할판의 선택으로 올바른 것은?
- ① 18공 분할판으로 15공 이송
- ② 27공 분할판으로 10공 이송
- ③ 18공 분할판으로 5공 이송
- ④ 27공 분할판으로 15공 이송
등록된 댓글이 없습니다.
4. 절삭공구는 횡 이송을 하고 공작물이 왕복운동을 하면서 주로 대형 가공물의 넓은 평면을 가공하는 공작기계는?
- ① 브로칭 머신
- ② 셰이퍼
- ③ 호빙 머신
- ④ 플레이너
등록된 댓글이 없습니다.
5. GC 70 H m V 의 연삭 숫돌 표시에서 'H'는 무엇을 표시하는가?
- ① 입도
- ② 결합도
- ③ 조직
- ④ 결합제
등록된 댓글이 없습니다.
6. 다음 가공방법 중 가장 좋은 표면거칠기와 치수 정밀도를 얻을 수 있는 가공방법은?
- ① 습식 래핑
- ② 건식 래핑
- ③ 호닝(honing)
- ④ 슈퍼 피니싱(super finishing)
등록된 댓글이 없습니다.
7. 다음 중 전해 연마의 특징 설명으로 틀린 것은?
- ① 작은 요철은 제거되나 큰 요철은 제거가 곤란하다.
- ② 연마량이 작으므로 깊은 홈이 제거되지 않는다.
- ③ 모서리 부분이 둥글게 가공된다.
- ④ 내마멸성, 내부식성이 나빠진다.
등록된 댓글이 없습니다.
8. CNC 선반에서 원점복귀 코드에 대한 설명 중 틀린 것은?
- ① G27 : 원점복귀 점검
- ② G28 : 자동원점 복귀
- ③ G29 : 원점으로부터 귀한(자동복귀)
- ④ G30 : 제1원점 복귀
등록된 댓글이 없습니다.
9. 다음 보기 중에서 프로그램의 정지나 종료에 해당하지 않는 지령은?
- ① M00
- ② M01
- ③ M02
- ④ M03
등록된 댓글이 없습니다.
10. 연삭 가공시 사용하는 숫돌의 주요 구성 3요소가 아닌 것은?
- ① 기공
- ② 입자
- ③ 결합제
- ④ 입도
등록된 댓글이 없습니다.
11. 직경이 25.4mm인 구멍을 이송이 0.254mm/rev, 절삭속도가 18m/min의 조건으로 드릴가공할 때 소요동력은 약 몇 PS인가? (단, 추력은 669kgf, 회전 모멘트는 33kgfㆍcm이다.)
- ① 0.11263
- ② 0.1234
- ③ 0.3258
- ④ 0.4675
등록된 댓글이 없습니다.
12. 주철을 절삭할 때의 일반적인 칩의 모양은?
- ① 균열형
- ② 유동형
- ③ 전단형
- ④ 경작형
등록된 댓글이 없습니다.
13. 다음 재료 중 초음파 가공(ultrasonic machining)으로 정밀하게 가공하기가 가장 어려운 재료는?
- ① 연강과 같이 연성이 큰 재료
- ② 다이아몬드, 수정 등과 같은 보석류
- ③ 초경합금과 같이 취성이 큰 재료
- ④ 실리콘이나 게르마늄과 같은 반도체
등록된 댓글이 없습니다.
14. 주분력 절삭저항 100kgf, 절삭속도 120m/min로 선반작업이 이루어질 때, 소요되는 동력은 약 몇 kW 인가? (단, 기계적 효율은 0.75 이다.)
- ① 1.47
- ② 2.00
- ③ 2.61
- ④ 3.56
등록된 댓글이 없습니다.
15. 경도가 매우 큰 강구를 공작물의 표면에 고속으로 분사시켜 공작물의 피로강도와 표면경도를 증가시키는 가공방법은?
- ① 버니싱(burnishing)
- ② 텀블링(tumbling)
- ③ 배럴(barrel)가공
- ④ 숏 피닝(shot peening)
등록된 댓글이 없습니다.
16. CNC 선반에서 대용량의 공구 매거진을 준비하여 퀵 체인지 방식의 공구고정구를 이용해서 공구를 자동교환해 주는 장치는?
- ① ATC
- ② AJC
- ③ AGV
- ④ APC
등록된 댓글이 없습니다.
17. 선반에서 양센터 작업시 필요한 것으로만 나열된 항은?
- ① 단동척, 백기어, 돌림판, 정지센터
- ② 정지센터, 돌림판, 맨드릴, 회전센터
- ③ 파이프센터, 돌리개, 돌림판, 맨드릴
- ④ 회전센터, 돌리개, 돌림판, 정지센터
등록된 댓글이 없습니다.
18. 브라운 샤프형 머신에서 모듈 5, 잇수 76의 스어 기어의 이를 깎으려 할 때, 다음 분할판 중 가장 적합한 것은?
- ① 16구멍
- ② 17구멍
- ③ 18구멍
- ④ 19구멍
등록된 댓글이 없습니다.
19. 연삭 숫돌입자 사이의 공간에 연삭 칩이 끼여 연삭이 되지 않는 성질을 무엇이라 하는가?
- ① 드레싱(dressing)
- ② 글레이징(glazing)
- ③ 트루잉(truing)
- ④ 로딩(loading)
등록된 댓글이 없습니다.
20. 길이가 80 mm, 큰 쪽의 직경이 50 mm, 작은 쪽의 직경이 40 mm인 테이퍼를 선반에서 복식 공구대를 이용하여 가공 할 때 공구의 회전각은 얼마로 하여야 하는가?
- ① 3.6˚
- ② 4.8˚
- ③ 6.1˚
- ④ 7.2˚
등록된 댓글이 없습니다.
2과목 : 치공구설계
21. 치공구를 조립하는 경우 다음 중 필요 조건이 아닌 것은?
- ① 각 부품은 요구되는 위치의 치수 정밀도가 정확해야 한다.
- ② 각 부품이 조립된 정확한 위치는 부품을 교환하거나 분해 조립후에도 어긋남이 없어야 한다.
- ③ 각 부품은 충분한 강도로 고정하여 사용중 풀리거나 변형이 가지 않아야 한다.
- ④ 각 부품은 다웰핀에 의해 조립하기 때문에 어떤 부품을 교환해도 항시 정확하다.
등록된 댓글이 없습니다.
22. 절삭공구의 위치 결정 요소 중 관계 없는 것은?
- ① 밀링고정구의 셋팅 블록
- ② 드릴 부시
- ③ 보링 바이트의 셋팅 게이지
- ④ 엔드밀의 안내부시
등록된 댓글이 없습니다.
23. 원통의 중심선을 항상 동일위치에 오게 하기 위한 위치 결정(location) 방법은?
- ① 동심구멍
- ② 평면
- ③ 직각
- ④ 브이 블록(Ⅴ-block)
등록된 댓글이 없습니다.
24. 선삭바이트에서 공작물과의 마찰을 방지하기 위해 증가시켜야 할 절삭각은?
- ① 상면경사각
- ② 측면경사각
- ③ 전면여유각
- ④ 측면날끝각
등록된 댓글이 없습니다.
25. 다음 그림에서 V홈의 밀링작업을 하기 위하여 위치결정구로서 적합한 것은 어느 것인가?
- ① V형 패드와 다웰핀
- ② 조절위치 결정구와 네스트
- ③ 다이어몬드핀과 원형핀
- ④ 조정패드와 다웰핀
등록된 댓글이 없습니다.
26. 단로드 실린더를 사용하여 F=450kgf의 힘을 발생시키려면 최소 얼마정도의 유압을 필요로 하는가? (단, 실린더의 내경은 50mm이고 피스톤로드의 직경은 10mm이다.)
- ① 12 kgf/cm2
- ② 23 kgf/cm2
- ③ 36 kgf/cm2
- ④ 46 kgf/cm2
등록된 댓글이 없습니다.
27. 다음 중 절삭의 3가지 조건이 아닌 것은?
- ① 절삭속도
- ② 이송량
- ③ 절삭깊이
- ④ 공작물 회전수
등록된 댓글이 없습니다.
28. 절삭공구 재료의 구비조건이 아닌 것은?
- ① 내마모성이 좋을 것
- ② 고온경도가 클 것
- ③ 강도가 클 것
- ④ 취성이 클 것
등록된 댓글이 없습니다.
29. 선반 작업에서 공작물의 중심선을 편심(off-set)시키기에 가장 적합한 것은 어느 것인가?
- ① 2-죠우척(two jaw chuck)
- ② 3-죠우척(three jaw chuck)
- ③ 4-죠우척(four jaw chuck)
- ④ 6-죠우척(six jaw chuck)
등록된 댓글이 없습니다.
30. 구멍제품을 측정하기 위한 플러그게이지의 설계시 다음 설명 중 옳은 것은?
- ① 통과측치수는 (+)공차로 표시한다.
- ② 정지측치수는 마모여유를 고려한다.
- ③ 구멍의 최대치수가 통과측 게이지치수의 기본이 된다
- ④ 구멍의 최소치수가 정지측 게이지치수의 기본이 된다
등록된 댓글이 없습니다.
31. 실린더의 속도를 제어하기 위하여 유량 제어를한다. 다음 중 유량제어 방식이 아닌 것은?
- ① 미터 인 방식
- ② 미터 아웃 방식
- ③ 블리드 오프 방식
- ④ 파일럿 방식
등록된 댓글이 없습니다.
32. 공압 회로를 구성할 때 2개소 이상의 방향으로부터의 흐름을 1개소로 합칠 필요가 있을 때 사용하는 밸브는?
- ① 체크 밸브
- ② 볼 시트 밸브
- ③ 디스크 시트 밸브
- ④ 셔틀 밸브
등록된 댓글이 없습니다.
33. 드릴가공에서 하나의 작업만이 요구되는 제품이 대량생산 되어야 할 경우, 지그부시는 어떤 것을 사용하는 것이 경제적인가?
- ① 회전형 삽입부시
- ② 고정형 삽입부시
- ③ 삽입 부시용부시
- ④ 고정부시
등록된 댓글이 없습니다.
34. 밀링 커터를 사용한 작업시 떨림(chatter)을 방지하기 위한 조건이 아닌 것은?
- ① 커터의 잇수를 많지 않게 한다.
- ② 랜드(land)를 작게 한다.
- ③ 여유각을 작게한다.
- ④ 바깥지름을 너무 크지않게 한다.
등록된 댓글이 없습니다.
35. 인 구멍을 검사하기 위한 플러그 게이지의 통과 측 치수를 KS 방식으로 구하면? (단, 마모여유는 0.007, 게이지 공차를 0.004로 한다.)
- ① 40.046± 0.002
- ②
- ③ 39.993± 0.002
- ④
등록된 댓글이 없습니다.
36. 바이스(vise)를 고정구로 사용하는 잇점에 속하지 않는 것은?
- ① 정밀도를 필요로 하는 제품가공에 유리하다.
- ② 공작물의 체결이 간편하다.
- ③ 대칭형 공작물의 체결이 용이하다.
- ④ 다품종 소량생산 제품에 경제적이다.
등록된 댓글이 없습니다.
37. 구멍의 치수가 축의 치수가 일 때 최대 틈새는?
- ① 0.01
- ② 0.02
- ③ 0.05
- ④ 0.07
등록된 댓글이 없습니다.
38. 일반적으로 칩의 종류(형태)는 4가지로 분류한다. 이 분류에 속하지 않는 칩은?
- ① 유동형칩
- ② 조합형칩
- ③ 전단형칩
- ④ 균열형칩
등록된 댓글이 없습니다.
39. 플레이트 지그(plate jig)에 대한 설명 중 틀린 것은?
- ① 제한된 생산에 많이 사용한다.
- ② 주요한 부품은 플레이트(plate)이다.
- ③ 필요한 부품은 드릴부싱과 위치결정용 핀이다.
- ④ 클램핑 장치는 필요치 않다.
등록된 댓글이 없습니다.
40. 지그의 클램핑 장치를 선정할 때 고려해야 할 사항으로 틀린 것은?
- ① 공작물을 충분히 강하게 잡아 주는 장치여야 한다.
- ② 작업자가 공작물을 장치하고 제거할 때 작동이 빨리 이루어지도록 한다.
- ③ 계획된 작업방법 이외에는 작동이 이루어지지 않도록 한다.
- ④ 가능한 경우 작업부위에서 먼곳에 위치하도록 한다.
등록된 댓글이 없습니다.
3과목 : 치공구재료 및 정밀계측
41. 다음 재료 중 단조용 알루미늄 합금으로 가장 적합한 것은?
- ① 실민(Silmin)
- ② 인바(Invar)
- ③ 양은(洋銀)
- ④ 초 듀랄루민
등록된 댓글이 없습니다.
42. 탄소강을 냉간가공했을 때 결정립자가 미세화되어 경도ㆍ강도가 증가하는 현상은?
- ① 가공경화
- ② 변태강화
- ③ 고용강화
- ④ 시효경화
등록된 댓글이 없습니다.
43. 균열이 발생할 경우 서멧(cermets) 중의 금속상이 균열 에너지를 흡수하여 소성변형을 하므로 인성을 증대시킨 서멧은 금속(또는 합금)에 다음 중에 어느 것을 결합 시킨 신소재인가?
- ① 실리카 시멘트
- ② 세라믹
- ③ 시효경화 합금
- ④ 주조 합금
등록된 댓글이 없습니다.
44. 탄소공구강의 단점을 보완하기 위하여 Cr, W, Mn, Ni, V 등을 첨가한 합금 공구강의 설명으로 틀린 것은?
- ① 탄소(C)의 함유량이 낮아 담금질 효과는 감소한다.
- ② 경도, 절삭성, 단조, 주조성 등을 개선한 강이다.
- ③ W은 상온 및 고온경도를 향상시키므로 내마모성이 향상된다.
- ④ 용도로는 절삭공구, 냉간 드로잉용 다이스, 센터드릴 등으로 사용된다.
등록된 댓글이 없습니다.
45. 강에 고체침탄처리를 한 후에는 1차 및 2차 담금질작업을 한다. 1차 및 2차 담금질작업의 가장 주된 목적은?
- ① 1차: 탄소의 확산, 2차: 표면 경화
- ② 1차: 표면 경화, 2차: 내부 조직 미세화
- ③ 1차: 내부 조직 미세화, 2차: 표면 경화
- ④ 1차: 탄소의 확산, 2차: 내부 조직 미세화
등록된 댓글이 없습니다.
46. 연질 공작물의 표면에 손상을 주지 않기 위해 2차 고정용 클램프로 사용되는 고무처럼 탄성이 있는 엔지니어링수지인 것은?
- ① ABS 수지
- ② 멜라민 수지
- ③ 실루민
- ④ 폴리 우레탄
등록된 댓글이 없습니다.
47. 하드 필드강(고망간강)을 수인법(Water toughening)하는 가장 주된 이유는?
- ① 오스테나이트 입자의 미세화
- ② 심냉 처리를 하기 위해서
- ③ 인성을 얻기 위해서
- ④ 연화시키기 위해서
등록된 댓글이 없습니다.
48. 에폭시 및 플라스틱에 관한 설명 중 틀린 것은?
- ① 비금속 재료로 합성 수지의 일종이다.
- ② 연질의 공작물에 상처가 나지 않도록 고정하는 바이스 조 등에 사용한다.
- ③ 열에 매우 약하며 강도가 부족한 것이 일반적인 단점이다.
- ④ 가볍고 가공이 쉬우나 내식성이 없다.
등록된 댓글이 없습니다.
49. 다음 중 세라믹 공구 재료의 장점이 아닌 것은?
- ① 세라믹 바이트는 납땜이나 유기 접착제로 접착하여 사용할 수 있다.
- ② 세라믹은 고온 경도가 높고 산화되지 않는다.
- ③ 경도 HRC 60 정도의 재료를 30∼40 m/min 의 속도로 가공할 수 있다.
- ④ 열응력이 약하기 때문에 냉각재는 사용하지 않는다.
등록된 댓글이 없습니다.
50. 다음 중 7ㆍ3 황동의 주성분은?
- ① Cu 70%, Sn 30%
- ② Cu 30%, Sn 70%
- ③ Cu 30%, Zn 70%
- ④ Cu 70%, Zn 30%
등록된 댓글이 없습니다.
51. 재료 만능시험기로 시험할 수 없는 시험은?
- ① 인장시험
- ② 공구 수명시험
- ③ 압축시험
- ④ 굽힘시험
등록된 댓글이 없습니다.
52. 치공구용 목재에 관한 일반적인 설명으로 옳은 것은?
- ① 정밀도가 요구되는 대량 생산에 사용된다.
- ② 합판, 칩보드나 침윤시킨 목재는 사용할 수 없다.
- ③ 습기가 많은 곳에서는 실링하여야 하고, 변형방지를 위한 처리를 하여야 한다.
- ④ 자연목재의 나이테는 같은 방향으로 붙여 사용하여 야 한다.
등록된 댓글이 없습니다.
53. 18 - 4 - 1 고속도강의 성분은?
- ① W18% - Cr4% - V1%
- ② W18% - Ni4% - Cr1%
- ③ W18% - V4% - Cr1%
- ④ W18% - Cr4% - Mo1%
등록된 댓글이 없습니다.
54. 다음 공구재료 중 강철공구와 다르게 단조 및 열처리가 되지 않는 특징이 있고 고온경도와 내마모성이 크므로 특수 용도에 사용되는 공구재질은?
- ① 비디아(widia)
- ② 카보로이(carboloy)
- ③ 스텔라이트(stellite)
- ④ 다이알로이(dialoy)
등록된 댓글이 없습니다.
55. 진공실에 불어넣은 가스가 높은 온도로 가열된 피처리물의 표면에서 열분해되거나 화학반응으로 생성되는 고체금속 또는 화합물 등이 표면에 흡착 축척되어 매우 높은 경도의 TiC 코팅층을 형성하는 화학적 증착 (CVD:chemical vapor deposition)의 설명으로 틀린 것은?
- ① 초경 공구에는 적용할 수 없다.
- ② 물리적 증착(PVD)에 비하여 코팅층의 균일성이 뛰어나 코팅막 자체에는 핀홀 등이 거의 없다.
- ③ PVD에 비하여 윤활성, 내마모성, 밀착성이 뛰어나다.
- ④ 고속도강이나 열간 및 냉간 공구강에 적용시는 코팅 후 진공에서 재열처리하여야 한다.
등록된 댓글이 없습니다.
56. 공구강에 있어서 변형을 방지하기 위해서 다음 중 어떤 열처리를 행하는 것이 가장 적합한가?
- ① 구상화 풀림
- ② 뜨임
- ③ 심냉 처리
- ④ 담금질
등록된 댓글이 없습니다.
57. 분말 야금 공구강에 관한 설명으로 틀린 것은?
- ① 절삭공구용 인서트를 제조할 수 있다.
- ② 진공 소결로 복잡한 공구를 만들 수 있다.
- ③ 유사 성분의 일반 공구강에 비하여 가공성이 아주 우수하다.
- ④ 탄화물과 비금속 개재물의 편석이 발생하며, 일반 공구강에 비하여 유연성이 떨어진다.
등록된 댓글이 없습니다.
58. 강에서 탄소량이 증가하면 일반적으로 감소되는 성질로 가장 적합한 것은?
- ① 연신율
- ② 경도
- ③ 항복점
- ④ 강도
등록된 댓글이 없습니다.
59. 탄소강 중에 함유된 원소로 단조 가공시 고온메짐(red shortness)을 일으켜 열간가공을 곤란하게 하는 것은?
- ① 망간(Mn)
- ② 황(S)
- ③ 실리콘(Si)
- ④ 인(P)
등록된 댓글이 없습니다.
60. 치공구 재료가 탄성구역 내에서 인장하중을 받으면 축 방향에는 신장을 일으키고, 횡 방향에 수축이 일어나는데 이 때(가로방향 변형량/세로방향 변형량)의 절대값을 의미하는 용어는?
- ① 탄성 계수
- ② 강성률
- ③ 포아손의 비
- ④ 변형계수
등록된 댓글이 없습니다.
4과목 : 기계공정설계
61. 범용 공작기계가 전용공작기계에 대하여 갖는 장점이 많다. 다음 중 그 장점으로서 부적합한 것은?
- ① 대량생산에 적합하다.
- ② 융통성이 많다.
- ③ 유지보수비가 적게든다.
- ④ 장비의 초기 투자가 적다.
등록된 댓글이 없습니다.
62. 투영기를 이용한 측정에서 차트(chart)를 이용한 윤곽 형상의 비교 측정시 가장 중요한 사항은?
- ① 형판 접안렌즈 사용
- ② 스크린의 크기
- ③ 투영 배율의 정확성
- ④ 이중상 접안렌즈 사용
등록된 댓글이 없습니다.
63. 길이 50cm의 표준자를 사용하여 길이측정을 할 때는 다음 중 어떤 곳을 지지하여 측정하면 가장 정확한가?
- ① 에어리 점(Airy point)
- ② 베셀 점(Bessel point)
- ③ 클램프 점(Clamp point )
- ④ 항복 점(Yielding point)
등록된 댓글이 없습니다.
64. 절삭용 공구가 아닌 것은?
- ① 엔드밀(end mill)
- ② 브로치(broach)
- ③ 펀치(punch)
- ④ 드릴(drill)
등록된 댓글이 없습니다.

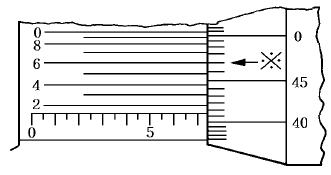

65. 다음 그림과 같이 ※의 눈금이 일치한 버니어 마이크로미터의 측정값은 몇 mm 인가?
- ① 7.416
- ② 7.456
- ③ 7.476
- ④ 7.916
등록된 댓글이 없습니다.
66. 가장 안정되고 균형을 가져올 수 있도록, 공작물을 위치 결정할수 있는 것은?
- ① 너무 인접한 위치 결정구
- ② 공작물의 상부가 무거울 때
- ③ 부적절한 위치에 홀딩력이 가해질 때
- ④ 넓은 간격을 가진 위치 결정구
등록된 댓글이 없습니다.
67. 생산현장이나 실험실에서 마이크로미터의 스핀들 평면도와 같은 정밀부품의 평면도를 단색광원장치 아래서 피측정물 위에 올려 놓고 간섭 무뉘를 관측하여 측정하는 것은?
- ① 옵티칼 플랫
- ② 옵티칼 패러렐
- ③ 팬타 프리즘
- ④ 폴리건 프리즘
등록된 댓글이 없습니다.
68. 감도(感度)를 올바르게 나타낸 식은?
- ① 감도=측정량의 변화/참값
- ② 감도=지시량의 변화/참값
- ③ 감도=지시량의 변화/측정량의 변화
- ④ 감도=측정량의 변화/지시량의 변화
등록된 댓글이 없습니다.
69. 다음 중 표면거칠기 측정법이 아닌 것은?
- ① 촉침식
- ② 광파 간섭식
- ③ 전기 충전식
- ④ 광절단식
등록된 댓글이 없습니다.
70. 다음 부품의 실효치수(virtual size)는 얼마인가?
- ① 5.02
- ② 5.05
- ③ 4.90
- ④ 5.17
등록된 댓글이 없습니다.
71. 다음 중 보조공정이 아닌 것은?
- ① 용접(Welding)
- ② 열처리(Heat treatment)
- ③ 연삭(Grinding)
- ④ 교정(Straightening)
등록된 댓글이 없습니다.
72. 측정값의 각 구간별 도수를 세어서 표를 만든 도수분포표를 그림으로 나타낸 것을 무었이라 하는가?
- ① 도시퍼넬
- ② P 관리도
- ③ 히스토그램
- ④ U 관리도
등록된 댓글이 없습니다.
73. 다음 중 단일 게이지 방식인 표준 게이지인 것은?
- ① 드릴 게이지
- ② 플러그 게이지
- ③ 링 게이지
- ④ 스냅 게이지
등록된 댓글이 없습니다.
74. 제조공정 중 표면 다듬질( Surface finishing )공정에 속 하지 않는 것은?
- ① 연마(Polishing)
- ② 전기도금(Electroplating)
- ③ 래핑(Lapping)
- ④ 세멘팅(Cementing)
등록된 댓글이 없습니다.
75. 공구도면을 단순화하기 위해서 고려해야할 사항 중 틀린 것은?
- ① 실제로 주기가 세부사항의 작도를 대신한다.
- ② 불필요하거나 필요이상의 투영도, 단면 및 상세도는 그리지 않는다.
- ③ 제도시간을 절약하기 위해 템플레이트나 안내판을 쓴다.
- ④ 표준부품은 상세하게 그려서 알기 쉽게 한다.
등록된 댓글이 없습니다.
76. 30mm의 게이지블록으로 세팅한 하이트 게이지로 측정하여 29.54mm의 측정값을 얻었다면 실제값은? (단, 세팅한 30mm의 게이지블록은 -20㎛의 오차가 있다)
- ① 29.56mm
- ② 29.52mm
- ③ 29.74mm
- ④ 29.72mm
등록된 댓글이 없습니다.
77. 그림과 같은 더브테일 측정에서 측정 로울러의 지름이 D는 11.000mm, d는 6.000mm 것을 사용하여 측정한 결과가 L는 22.538mm이고, ℓ 이 15.257mm 였다면, 더브테일 각도 α 는 몇 도인가?
- ① 53° 48′ 23″
- ② 55° 12′ 38″
- ③ 58° 36′ 54″
- ④ 60° 01′ 23″
등록된 댓글이 없습니다.
78. 샌드캐스팅(sand castings), 단조 등 공정이 계획되기 전에 재료에 최초의 형상을 부여하는 공정은?
- ① 기본공정(basic process)
- ② 주공정(principle process)
- ③ 중요공정(major process)
- ④ 보조공정(auxiliary process)
등록된 댓글이 없습니다.
79. 부품공정 총괄표에서 찾아볼 수 없는 항목은?
- ① 공정순서
- ② 공정별 작업내용
- ③ 사용할 치공구의 형태와 수
- ④ 장비명
등록된 댓글이 없습니다.
80. 기계 가공을 할 때 공작물의 기능표면을 나타내는 요소가 아닌 것은?
- ① 표면거칠기
- ② 공차
- ③ 공정도
- ④ 기본형상
등록된 댓글이 없습니다.
