9급 국가직 공무원 기계설계(2021. 4. 17.) 시험일자 : 2021년 4월 17일
1. 축방향 하중과 반경방향 하중을 동시에 지지하는 베어링으로 가장 적합한 것은?
- ① 테이퍼 롤러 베어링
- ② 자동조심 볼 베어링
- ③ 깊은홈 볼 베어링
- ④ 니들 베어링
등록된 댓글이 없습니다.
2. 기어에 발생하는 언더컷 방지법에 대한 설명으로 옳은 것만을 모두 고르면?
- ① ㄱ, ㄴ
- ② ㄷ, ㄹ
- ③ ㄱ, ㄴ, ㄷ
- ④ ㄱ, ㄴ, ㄷ, ㄹ
등록된 댓글이 없습니다.

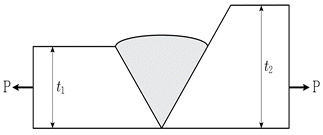

3. 모재의 두께가 다른 맞대기 용접에서 t1=5mm, t2=10mm, 용접길이 100mm, 허용인장응력 5MPa일 때, 최대 허용하중 P[N]는?
- ① 1,250
- ② 2,500
- ③ 5,000
- ④ 10,000
등록된 댓글이 없습니다.
4. 코일 스프링이 압축력에 의해 변형하여 저장한 탄성에너지가 600Nㆍmm일 때, 코일 스프링에 작용한 압축력[N]은? (단, 스프링 상수는 3N/mm이다)
- ① 40
- ② 50
- ③ 60
- ④ 70
등록된 댓글이 없습니다.

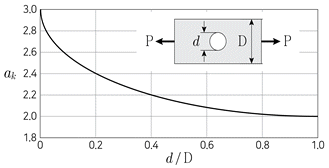

5. 그림과 같이 중앙에 지름 d=40mm의 구멍이 뚫린 폭 D＝100mm, 두께 10mm인 평판에 인장하중 P＝12kN이 작용할 때, 평판에 발생하는 최대 응력[N/mm2]에 가장 가까운 값은? (단, 응력집중계수는 ak 이다)
- ① 20
- ② 44
- ③ 200
- ④ 440
등록된 댓글이 없습니다.
6. 두 줄 사각나사의 자립조건(self-locking)으로 옳은 것은? (단, d2 : 나사의 유효지름, μ : 나사면의 마찰계수, p : 나사의 피치이다)
- ① 2πd2 - μp ≤ 0
- ② 2πd2 - μp ≥ 0
- ③ πd2μ - 2p ≤ 0
- ④ πd2μ - 2p ≥ 0
등록된 댓글이 없습니다.
7. 다음 IT 기본 공차표를 이용하여, ø62H9의 일반공차 표기법으로 옳은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
8. 기어의 종류별 특징에 대한 설명으로 옳지 않은 것은?
- ① 웜과 웜휠은 큰 감속비를 얻을 수 있고, 항상 역회전이 가능하다.
- ② 래크와 피니언을 이용해 회전운동을 직선운동으로 변환할 수 있다.
- ③ 마이터기어는 베벨기어의 일종으로 잇수가 같은 한 쌍의 원추형기어이다.
- ④ 헬리컬기어는 스퍼기어에 비해 운전이 정숙한 반면, 추력이 발생한다.
등록된 댓글이 없습니다.
9. 1,000rpm으로 회전하면서 100πkW의 동력을 전달시키는 회전축이 4kNㆍm의 굽힘모멘트를 받고 있을 때, 상당 비틀림모멘트 Te에 대한 상당 굽힘모멘트 Me의 비(Me/Te)는?
- ① 0.6
- ② 0.7
- ③ 0.8
- ④ 0.9
등록된 댓글이 없습니다.
10. 평벨트를 엇걸기에서 바로걸기로 변경할 때, 작은 풀리의 접촉각 차이를 나타낸 것은? (단, D1 : 작은 풀리의 지름, D2 : 큰 풀리의 지름, C : 축간거리이다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
11. 치공구에서 위치결정구의 요구사항으로 옳지 않은 것은?
- ① 교환이 가능할 것
- ② 청소가 용이할 것
- ③ 가시성이 우수할 것
- ④ 경도가 높지 않을 것
등록된 댓글이 없습니다.

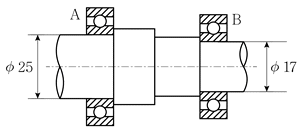

12. 베어링 A, B에 적합한 호칭번호를 순서대로 나열한 것은?
- ① 6205, 6203
- ② 6203, 6215
- ③ 6205, 6207
- ④ 6225, 6217
등록된 댓글이 없습니다.
13. 단식 블록 브레이크에서 블록에 작용하는 힘 P＝20N, 마찰계수 μ＝0.2일 때, 드럼을 정지시키기 위해 레버에 작용해야 하는 최소 힘 F[N]는?
- ① 6
- ② 7
- ③ 8
- ④ 9
등록된 댓글이 없습니다.
14. 강판의 인장강도 40MPa, 두께 5mm, 안지름 50mm인 원통형 압력용기에 작용할 수 있는 최대 내부압력[MPa]은? (단, 얇은 벽으로 가정하고, 안전율 4, 부식여유 1mm, 이음효율 1이다)
- ① 1.0
- ② 1.3
- ③ 1.6
- ④ 2.0
등록된 댓글이 없습니다.
15. 인장하중 54kN을 받는 양쪽 덮개판 1줄 맞대기 리벳이음에서 리벳의 지름 10mm, 리벳의 허용전단응력 100MPa일 때, 전단에 의해 파괴되지 않을 리벳의 최소 개수는?
- ① 2
- ② 3
- ③ 4
- ④ 5
등록된 댓글이 없습니다.
16. 그림과 같이 회전속도가 일정한 스프로킷에 물려있는 체인의 최대속도 와 최소속도 의 비 는? (단, θ = 60°, R＝100mm이다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
17. 두께 t, 구 안쪽 반지름이 r인 얇은 벽의 구형 압력용기 안쪽 표면에서 압력 p에 의해 발생하는 면외(out-of-plane) 최대 전단응력은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.

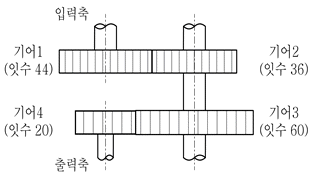

18. 그림과 같은 기어잇수를 가진 복합 기어열에서 입력축 기어1의 회전속도가 600rpm일 때, 출력축 기어4의 회전속도[rpm]는?
- ① 2,100
- ② 2,200
- ③ 2,300
- ④ 2,400
등록된 댓글이 없습니다.
19. 마찰각 ρ, 리드각 α, 마찰계수 μ=tanρ인 사각나사에서 α=ρ일 때, 나사효율은? (단, 자리면의 마찰은 무시한다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
20. 그림과 같이 단면이 균일한 원형축에 집중하중 W[N]가 축의 중앙에 작용하고, 지지점의 허용 경사각 βa[rad]일 때, 최소 축 지름 d[mm]는? (단, 축은 단순 지지 되고 자중은 무시하며, 축의 길이는 L[mm], 탄성계수는 E[N/mm2]이다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
