전기기사(2021. 3. 7.) 시험일자 : 2021년 3월 7일
1과목 : 전기자기학
1. 평등 전계 중에 유전체 구에 의한 전속 분포가 그림과 같이 되었을 때 ε1과 ε2의 크기 관계는?
- ① ε1 ＞ ε2
- ② ε1 ＜ ε2
- ③ ε1 = ε2
- ④ ε1 ≤ ε2
등록된 댓글이 없습니다.
2. 커패시터를 제조하는 데 4가지(A, B, C, D)의 유전재료가 있다. 커패시터 내의 전계를 일정하게 하였을 때, 단위체적당 가장 큰 에너지 밀도를 나타내는 재료부터 순서대로 나열한 것은? (단, 유전재료 A, B, C, D의 비유전율은 각각 εrA = 8, εrB = 10, εrC = 2, εrD = 4 이다.)
- ① C ＞ D ＞ A ＞ B
- ② B ＞ A ＞ D ＞ C
- ③ D ＞ A ＞ C ＞ B
- ④ A ＞ B ＞ D ＞ C
등록된 댓글이 없습니다.
3. 정산전류계에서 ∇ · i = 0에 대한 설명으로 틀린 것은?
- ① 도체 내에 흐르는 전류는 연속이다.
- ② 도체 내에 흐르는 전류는 일정하다.
- ③ 단위 시간당 전하의 변화가 없다.
- ④ 도체 내에 전류가 흐르지 않는다.
등록된 댓글이 없습니다.
4. 진공 내의 점 (2, 2, 2)에 10-9의 전하가 놓여 있다. 점 (2, 5, 6)에서의 전계 E는 약 몇 [V/m]인가? (단, ay, az는 단위벡터이다.)
- ① 0.278ay + 2.888az
- ② 0.216ay + 0.288az
- ③ 0.288ay + 0.216az
- ④ 0.291ay + 0.288az
등록된 댓글이 없습니다.
5. 방송국 안테나 출력이 W[W]이고 이로부터 진공 중에 r[m] 떨어진 점에서 자계의 세기의 실효치는 약 몇 [A/m]인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
6. 반지름이 a[m]인 원형 도선 2개의 루프가 z축 상에 그림과 같이 놓인 경우 I[A]의 전류가 흐를 때 원형전류 중심축상의 자계 H[A/m]는? (단, az, aø는 단위벡터이다.)
- ①
- ②
- ③
- ④
ㅇㅇ2021. 5. 13. 01:33삭제
그냥 비오-사바르 법칙으로 하나 구한 뒤에 2개의 원루프가 존재하니까 *2하면 되는.. 문제 아닐까요? 그렇게 생각해서 답안 넣었긴 했는데
7. 직교하는 무한 평판도체와 점전하에 의한 영상전하는 몇 개 존재하는가?
- ① 2
- ② 3
- ③ 4
- ④ 5
등록된 댓글이 없습니다.
8. 전하 e[C], 질량 m[kg]인 전자가 전계 E[V/m] 내에 놓여 있을 때 최초에 정지하고 있었다면 t초 후에 전자의 속도[m/s]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
9. 그림과 같은 환상 솔레노이드 내의 철심 중심에서의 자계의 세기 H[AT/m]는? (단, 환상 철심의 평균 반지름은 r[m], 코일의 권수는 N회, 코일에 흐르는 전류는 I[A]이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
10. 환상 솔레노이드 단면적이 S, 평균 반지름이 r, 권선수가 N이고 누설자속이 없는 경우 자기 인덕턴스의 크기는?
- ① 권선수 및 단면적에 비례한다.
- ② 권선수의 제곱 및 단면적에 비례한다.
- ③ 권선수의 제곱 및 평균 반지름에 비례한다.
- ④ 권선수의 제곱에 비례하고 단면적에 반비례한다.
등록된 댓글이 없습니다.
11. 다음 중 비투자율(μr)이 가장 큰 것은?
- ① 금
- ② 은
- ③ 구리
- ④ 니켈
ㄴㄴ2024. 9. 24. 21:47삭제
해설에 따르면 구리,니켈,금,은 순서네요.
0.097 0.056 0.022 0.015
12. 한 변의 길이가 l[m]인 정사각형 도체에 전류 I[A]가 흐르고 있을 때 중심점 P에서의 자계의 세기는 몇 [A/m]인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
13. 간격이 3[cm]이고 면적이 30[cm2]인 평판의 공기 콘덴서에 220[V]의 전압을 가하면 두 판 사이에 작용하는 힘은 약 몇 [N]인가?
- ① 6.3 × 10-6
- ② 7.14 × 10-7
- ③ 8 × 10-5
- ④ 5.75 × 10-4
ㅇㅇ2021. 6. 29. 19:34삭제
0.5eE^2, 0.5D^2/e로 구했을 때 단위는 joules/m^3, Nm/m^3이므로, N/m^2으로 변경할 수 있음. 최종적으로 N을 구하기 위해서는 면적을 곱해줘야 함
14. 비유전율이 2이고, 비투자율이 2인 매질 내에서의 전자파의 전파속도 v[m/s]와 진공 중의 빛의 속도 v0[m/s] 사이 관계는?
- ①
- ②
- ③
- ④
ㅇㅇ2021. 7. 28. 15:47삭제
v=1/root(eu)이기 떄문에 1/root(e0x2xu0x2)이므로 진공중 빛의 속도 대비 1/2만큼 느리다
15. 영구자석의 재료로 적합한 것은?
- ① 잔류 자속밀도(Br)는 크고, 보자력(Hc)은 작아야 한다.
- ② 잔류 자속밀도(Br)는 작고, 보자력(Hc)은 커야 한다.
- ③ 잔류 자속밀도(Br)와 보자력(Hc) 모두 작야야 한다.
- ④ 잔류 자속밀도(Br)와 보자력(Hc) 모두 커야 한다.
등록된 댓글이 없습니다.
16. 전계 E[V/m], 전속밀도 D[C/m2], 유전율 ε = ε0εr [F/m], 분극의 세기 P[C/m2] 사이의 관계를 나타낸 것으로 옳은 것은?
- ① P = D + ε0 E
- ② P = D - ε0 E
- ③
- ④
등록된 댓글이 없습니다.
17. 동일한 금속 도선의 두 점 사이에 온도차를 주고 전류를 흘렸을 때 열의 발생 또는 흡수가 일어나는 현상은?
- ① 펠티에(Peltier) 효과
- ② 볼타(Volta) 효과
- ③ 제백(Seebeck) 효과
- ④ 톰슨(Thomson) 효과
등록된 댓글이 없습니다.
18. 강자성체가 아닌 것은?
- ① 코발트
- ② 니켈
- ③ 철
- ④ 구리
등록된 댓글이 없습니다.
19. 내구의 반지름이 2cm, 외구의 반지름이 3cm인 동심 구 도체 간의 고유저항이 1.884 ×102 Ω·m인 저항 물질로 채어져 있을 때, 내외구 간의 합성 저항은 약 몇 Ω인가?
- ① 2.5
- ② 5.0
- ③ 250
- ④ 500
등록된 댓글이 없습니다.
20. 비투자율 μr = 800, 원형 단면적이 S = 10cm2, 평균 자로 길이 l = 16π × 10-2(m)의 환상 철심에 600회의 코일을 감고 이 코일에 1A의 전류를 흘리면 환상 철심 내부의 자속은 몇 Wb인가?
- ① 1.2 × 10-3
- ② 1.2 × 10-5
- ③ 2.4 × 10-3
- ④ 2.4 × 10-5
ㄱㄱㄱ2024. 9. 24. 22:32삭제
해설에 오류가 있네요.
공식 m=uNIS/l=4*3.14*10^-7*800*600*10*10^-4/16*3.14*10^-2=1.2 *10^-3
2과목 : 전력공학
21. 그림과 같은 유황곡선을 가진 수력지점에서 최대사용수량 0C로 1년간 계속 발전하는 데 필요한 저수지의 용량은?
- ① 면적 0CPBA
- ② 면적 0CDBA
- ③ 면적 DEB
- ④ 면적 PCD
등록된 댓글이 없습니다.
22. 고장전류의 크기가 커질수록 동작시간이 짧게 되는 특성을 가진 계전기는?
- ① 순한시 계전기
- ② 정한시 계전기
- ③ 반한시 계전기
- ④ 반한시 정한시 계전기
등록된 댓글이 없습니다.
23. 접지봉으로 탑각의 접지저항값을 희망하는 접지저항 값까지 줄일 수 없을 때 사용하는 것은?
- ① 가공지선
- ② 매설지선
- ③ 크로스본드선
- ④ 차폐선
등록된 댓글이 없습니다.
24. 3상 3선식 송전선에서 한 선의 저항이 10Ω, 리액턴스가 20Ω이며, 수전단의 선간전압이 60kV, 부하역률이 0.8인 경우에 전압강하율이 10%라 하면 이송전선로로는 약 몇 kW 까지 수전할 수 있는가?
- ① 10,000
- ② 12,000
- ③ 14,400
- ④ 18,000
ㅇㅇ2021. 7. 14. 19:22삭제
e=P/V(R+Xtan(t))이고, V=60kV, e=6kV라고 본다면 14390545.6W, 즉 14400kW가 나온다
ㅇㅇ2021. 5. 14. 22:36삭제
P=((Vr*Vs)/X)*sin(t) 쓰면 13200kW아닌가?
25. 배전선로의 주상변압기에서 고압측-저압측에 주로 사용되는 보호장치의 조합으로 적합한 것은?
- ① 고압측 : 컷아웃 스위치, 저압측 : 캐치홀더
- ② 고압측 : 캐치홀더, 저압측 : 컷아웃 스위치
- ③ 고압측 : 리클로저, 저압측 : 라인퓨즈
- ④ 고압측 : 라인퓨즈, 저압측 : 리클로저
등록된 댓글이 없습니다.
26. % 임피던스에 대한 설명으로 틀린 것은?
- ① 단위를 갖지 않는다.
- ② 절대량이 아닌 기준량에 대한 비를 나타낸 것이다.
- ③ 기기 용량의 크기와 관계없이 일정한 범위의 값을 갖는다.
- ④ 변압기나 동기기의 내부 임피던스에만 사용할 수 있다.
등록된 댓글이 없습니다.
27. 연료의 발열량이 430kcal/kg일 때, 화력발전소의 열효율(%)은? (단, 발전기 출력은 PG [kW], 시간당 연료의 소비량은 B[kg/h]이다.)
- ①
- ②
- ③
- ④
ㅇㅇ2021. 7. 11. 22:20삭제
1kWh=860kcal 이며, 효율=출력/입력이므로, Pg(kW)/B(kg/h)==>(860/430)*(Pg/B)*100으로 표시할 수 있음
28. 수용가의 수용률을 나타낸 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
29. 화력발전소에서 증기 및 급수가 흐르는 순서는?
- ① 절탄기 → 보일러 → 과열기 → 터빈 → 복수기
- ② 보일러 → 절탄기 → 과열기 → 터빈 → 복수기
- ③ 보일러 → 과열기 → 절탄기 → 터빈 → 복수기
- ④ 절탄기 → 과열기 → 보일러 → 터빈 → 복수기
등록된 댓글이 없습니다.
30. 역률 0.8, 출력 320[kW]인 부하에 전력을 공급하는 변전소에 역률 개선을 위해 전력용 콘덴서 140[kVA]를 설치했을 때 합성역률은?
- ① 0.93
- ② 0.95
- ③ 0.97
- ④ 0.99
등록된 댓글이 없습니다.
31. 용량 20[kVA]인 단상 주상 변압기에 걸리는 하루 동안의 부하가 처음 14시간 동안은 20[kW], 다음 10시간 동안은 10[kW]일 때, 이 변압기에 의한 하루 동안의 손실량[Wh]은? (단, 부하의 역률은 1로 가정하고, 변압기의 전 부하동손은 300[W], 철손은 100[W]이다.)
- ① 6,850
- ② 7,200
- ③ 7,350
- ④ 7,800
ㅇㅇ2021. 5. 14. 17:38삭제
14시간동안에는 전부하, 10시간동안에는 반부하가 걸리므로, (0.3*1^2*14)+(0.3*0.5^2*10)+(0.1*24)=7.35kW가 손실된다
32. 통신선과 평행인 주파수 60[Hz]의 3상 1회선 송전선이 있다. 1선 지락 때문에 영상전류가 100[A] 흐르고 있다면 통신선에 유도되는 전자유도전압[V]은 약 얼마인가? (단, 영상전류는 전 전선에 걸쳐서 같으며, 송전선과 통신선과의 상호 인덕턴스는 0.06[mH/km], 그 평행 길이는 40[km]이다.)
- ① 156.6
- ② 162.8
- ③ 230.2
- ④ 271.4
얼크니2024. 10. 30. 00:04삭제
https://blog.naver.com/rlawodnjs090/222312797643
ㅇㅇ2021. 5. 14. 17:26삭제
E=jMl(3I0) 이므로 쉽게 구할 수 있음
33. 케이블 단선사고에 의한 고장점까지의 거리를 정전용량 측정법으로 구하는 경우, 건전상의 정전용량이 C, 고장점까지의 정전용량이 Cx, 케이블의 길이가 l일 때 고장점까지의 거리를 나타내는 식으로 알맞은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
34. 전력 퓨즈(Power Fuse)는 고압, 특고압기기의 주로 어떤 전류의 차단을 목적으로 설치하는가?
- ① 충전전류
- ② 부하전류
- ③ 단락전류
- ④ 영상전류
등록된 댓글이 없습니다.
35. 송전선로에서 1선 지락 시에 건전상의 전압 상승이 가장 적은 접지방식은?
- ① 비접지방식
- ② 직접접지방식
- ③ 저항접지방식
- ④ 소호리액터접지방식
등록된 댓글이 없습니다.
36. 기준 선간전압 23[kV], 기준 3상 용량 5,000[kVA], 1선의 유도 리액턴스가 15[Ω]일 때 % 리액턴스는?
- ① 28.36[%]
- ② 14.18[%]
- ③ 7.09[%]
- ④ 3.55[%]
ㅇㅇ2021. 5. 14. 22:42삭제
%Z=((I*Z)/E)*100 인데, I=P/E이므로 %Z=((P*Z)/E^2)*100
37. 전력원선도의 가로축과 세로축을 나타내는 것은?
- ① 전압과 전류
- ② 전압과 전력
- ③ 전류와 전력
- ④ 유효전력과 무효전력
등록된 댓글이 없습니다.
38. 송전선로에서의 고장 또는 발전기 탈락과 같은 큰 외란에 대하여 계통에 연결된 각 동기기가 동기를 유지하면서 계속 안정적으로 운전할 수 있는지를 판별하는 안정도는?
- ① 동태안정도(Dynamic Stability)
- ② 정태안정도(Steady-state Stability)
- ③ 전압안정도(Voltage Stability)
- ④ 과도안정도(Transient Stability)
등록된 댓글이 없습니다.
39. 정전용량이 C1이고, V1의 전압에서 Qr의 무효전력을 발생하는 콘덴서가 있다. 정전용량을 변화시켜 2배로 승압된 전압(2V1)에서도 동일한 무효전력 Qr을 발생시키고자 할 때, 필요한 콘덴서의 정전용량 C2는?
- ① C2 = 4C1
- ② C2 = 2C1
- ③
- ④
ㅇㅇ2021. 7. 28. 15:53삭제
사실 W에 관한 식을 대입하여 푸는 게 아니라 3wCE^2에 의해서 상승된 전압의 배수의 제곱에 대해 바뀌기 때문에 wC1V1^2==Q1:3wC2(2V1/root(3))^2 으로서 C2=1/4C1이 되는거 ㅋㅋ;;
ㅇㅇ2021. 5. 14. 17:21삭제
W=0.5CV^2에 대입하면 풀리는 문제
40. 송전선로의 고장전류 계산에 영상 임피던스가 필요한 경우는?
- ① 1선 지락
- ② 3상 단락
- ③ 3선 단선
- ④ 선간 단락
등록된 댓글이 없습니다.
3과목 : 전기기기
41. 3,300/220[V]의 단상 변압기 3대를 △-Y결선하고 2차측 선간에 15[kW]의 단상 전열기를 접속하여 사용하고 있다. 결선을 △-△로 변경하는 경우 이 전열기의 소비전력은 몇 [kW]로 되는가?
- ① 5
- ② 12
- ③ 15
- ④ 21
ㅇㅇ2021. 5. 15. 02:22삭제
Zd=3Zy 선로에 흐르는 전류는 저항값에 반비례하므로, 3배가 작아진 5kW를 소비하게 된다.
42. 히스테리시스 전동기에 대한 설명으로 틀린 것은?
- ① 유도전동기와 거의 같은 고정자이다.
- ② 회전자 극은 고정자 극에 비하여 항상 각도 δh만큼 앞선다.
- ③ 회전자가 부드러운 외면을 가지므로 소음이 적으며, 순조롭게 회전시킬 수 있다.
- ④ 구속 시부터 동기속도만을 제외한 모든 속도 범위에서 일정한 히스테리시스 토크를 발생한다.
등록된 댓글이 없습니다.
43. 직류기에서 계자자속을 만들기 위하여 전자석의 권선에 전류를 흘리는 것을 무엇이라 하는가?
- ① 보 극
- ② 여 자
- ③ 보상권선
- ④ 자화작용
등록된 댓글이 없습니다.
44. 사이클로 컨버터(Cyclo Converter)에 대한 설명으로 틀린 것은?
- ① DC - DC Buck 컨버터와 동일한 구조이다.
- ② 출력주파수가 낮은 영역에서 많은 장점이 있다.
- ③ 시멘트공장의 분쇄기 등과 같이 대용량 저속 교류전동기 구종에 주로 사용된다.
- ④ 교류를 교류로 직접변환하면서 전압과 주파수를 동시에 가변하는 전력변환기이다.
등록된 댓글이 없습니다.
45. 1차 전압은 3,300[V]이고 1차측 무부하 전류는 0.15[A], 철손은 330[W]인 단상 변압기의 자화전류는 약 몇 [A]인가?
- ① 0.112
- ② 0.145
- ③ 0.181
- ④ 0.231
ㅇㅇ2021. 5. 15. 02:08삭제
어드미턴스의 저항값은 P/V^2로 구할 수 있으며, 이곳에 소비되는 전류값은 0.1A이다, root(0.15^2-0.1^2)=0.1118...==0.112
46. 유도전동기의 안정 운전의 조건은? (단, Tm : 전동기 토크, TL : 부하 토크, n : 회전수)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
47. 3상 권선형 유도전동기 기동 시 2차측에 외부 가변저항을 넣는 이유는?
- ① 회전수 감소
- ② 기동전류 증가
- ③ 기동토크 증가
- ④ 기동전류 감소와 기동토크 증가
등록된 댓글이 없습니다.
48. 극수 4이며 전기자 권선은 파권, 전기자 도체수가 250인 직류발전기가 있다. 이 발전기가 1,200[rpm]으로 회전할 때 600[V]의 기전력을 유기하려면 1극당 자속은 몇 [Wb]인가?
- ① 0.04
- ② 0.05
- ③ 0.06
- ④ 0.07
등록된 댓글이 없습니다.
49. 발전기 회전자에 유도자를 주로 사용하는 발전기는?
- ① 수차발전기
- ② 엔진발전기
- ③ 터빈발전기
- ④ 고주파발전기
등록된 댓글이 없습니다.
50. BJT에 대한 설명으로 틀린 것은?
- ① Bipolar Junction Thyristor의 약자이다.
- ② 베이스 전류로 컬렉터 전류를 제어하는 전류제어 스위치이다.
- ③ MOSFET, IGBT 등의 전압제어 스위치보다 훨씬 큰 구동전력이 필요하다.
- ④ 회로기호 B, E, C는 각각 베이스(Base), 에미터(Emitter), 컬렉터(Collerctor)이다.
ㅇㅇ2021. 5. 14. 22:14삭제
Bipolar junction transistor 의 약자
51. 3상 유도전동기에서 회전자가 슬립 s로 회전하고 있을 때 2차 유기전압 E2s 및 2차 주파수 f2s 와 s와의 관계는? (단, E2는 회전자가 정지하고 있을 때 2차 유기기전력이며 f1은 1차 주파수이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
52. 전류계를 교체하기 위해 우선 변류기 2차측을 단락시켜야 하는 이유는?
- ① 측정오차 방지
- ② 2차측 절연 보호
- ③ 2차측 과전류 보호
- ④ 1차측 과전류 방지
등록된 댓글이 없습니다.
53. 단자전압 220[V], 부하전류 50[A]인 분권발전기의 유도 기전력은 몇 [V]인가? (단, 여기서 전기자 저항은 0.2[Ω]이며, 계자전류 및 전기자 반작용은 무시한다.)
- ① 200
- ② 210
- ③ 220
- ④ 230
등록된 댓글이 없습니다.
54. 기전력(1상)이 Eo이고 동기임피던스(1상)가 Zs인 2대의 3상 동기발전기를 무부하로 병렬 운전시킬 때 각 발전기의 기전력 사이에 δs의 위상차가 있으면 한쪽발전기에서 다른 쪽 발전기로 공급되는 1상당의 전력[W]은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
55. 전압이 일정한 모선에 접속되어 역률 1로 운전하고 있는 동기전동기를 동기조상기로 사용하는 경우 여자전류를 증가시키면 이 전동기는 어떻게 되는가?
- ① 역률은 앞서고, 전기자 전류는 증가한다.
- ② 역률은 앞서고, 전기자 전류는 감소한다.
- ③ 역률은 뒤지고, 전기자 전류는 증가한다.
- ④ 역률은 뒤지고, 전기자 전류는 감소한다.
ㅇㅇ2021. 5. 15. 02:14삭제
동기조상기의 여자전류를 증가시키면 과여자 운전으로서 C값을 증가시키는 결과
56. 직류발전기의 전기자 반작용에 대한 설명으로 틀린 것은?
- ① 전기자 반작용으로 인하여 전기적 중성축을 이동시킨다.
- ② 정류자 편간 전압이 불균일하게 되어 섬락의 원인이 된다.
- ③ 전기자 반작용이 생기면 주자속이 왜곡되고 증가하게 된다.
- ④ 전기자 반작용이란, 전기자 전류에 의하여 생긴 자속이 계자에 의해 발생되는 주자속에 영향을 주는 현상을 말한다.
ㅇㅇ2021. 8. 2. 14:41삭제
전기자 반작용이 생기면 주자속이 감소하게 됨
57. 단상 변압기 2대를 병렬 운전할 경우, 각 변압기의 부하전류를 Ia, Ib, 1차측으로 환산한 임피던스를 Za, Zb, 백분율 임피던스 강하를 za, zb, 정격용량을 Pan, Pbn 이라 한다. 이때 부하 분담에 대한 관계로 옳은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
58. 단상 유도전압조정기에서 단락권선의 역할은?
- ① 철손 경감
- ② 절연 보호
- ③ 전압강하 경감
- ④ 전압조정 용이
등록된 댓글이 없습니다.
59. 동기리액턴스 Xs = 10[Ω], 전기자 권선저항 ra = 0.1[Ω], 3상 중 1상의 유도기전력 E = 6,400[V], 단자전압 V = 4,000[V], 부하각 δ = 30°이다. 비철극기인 3상 동기발전기의 출력은 약 몇 [kW]인가?
- ① 1,280
- ② 3,840
- ③ 5,560
- ④ 6,650
ㅇㅇ2021. 8. 2. 14:42삭제
단상이면 1번이 정답 3상이면 2번이 정답
ㅇㅇ2021. 5. 15. 02:10삭제
3상
60. 60[Hz], 6극의 3상 권선형 유도전동기가 있다. 이 전동기의 정격 부하 시 회전수는 1,140[rpm]이다. 이 전동기를 같은 공급전압에서 전부하 토크로 기동하기 위한 외부저항은 몇 [Ω]인가? (단, 회전자 권선은 Y결선이며 슬립링 간의 저항은 0.1[Ω]이다.)
- ① 0.5
- ② 0.85
- ③ 0.95
- ④ 1
ㅇㅇ2021. 5. 14. 22:22삭제
R/S1=(R+R')/S2
4과목 : 회로이론 및 제어공학
61. 개루프 전달함수 G(s)H(s)로부터 근궤적을 작성할 때 실수축에서의 점근선의 교차점은?
- ① 2
- ② 5
- ③ -4
- ④ -6
ㅇㅇ2021. 6. 29. 19:44삭제
(sigma(p)-sigma(z))/(p-z)
p는 극점, z는 영점
62. 특성 방정식이 2s4 + 10s3 + 11s2 + 5s + K = 0으로 주어진 제어시스템이 안정하기 위한 조건은?
- ① 0 ＜ K ＜ 2
- ② 0 ＜ K ＜ 5
- ③ 0 ＜ K ＜ 6
- ④ 0 ＜ K ＜ 10
등록된 댓글이 없습니다.

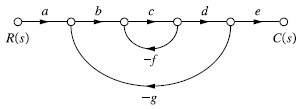

63. 신호흐름선도에서 전달함수 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
64. 적분 시간 3[sec], 비례 감도가 3인 비례적분동작을 하는 제어 요소가 있다. 이 제어 요소에 동작신호 x(t) = 2t 를 주었을 때 조작량은 얼마인가? (단, 초기 조작량 y(t)는 0으로 한다.)
- ① t2 + 2t
- ② t2 + 4t
- ③ t2 + 6t
- ④ t2 + 8t
등록된 댓글이 없습니다.
65. 와 등가인 논리식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
66. 블록선도와 같은 단위 피드백 제어시스템의 상태방정식은? (단, 상태변수는 x1(t) = c(t), 로 한다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
67. 2차 제어시스템의 감쇠율(Damping Ratio, ζ)이 ζ＜0 0인 경우 제어시스템의 과도응답 특성은?
- ① 발산
- ② 무제동
- ③ 임계제동
- ④ 과제동
ㅇㅇ2021. 5. 14. 23:03삭제
"감쇠율"이 0보다 작을 때
68. e(t)의 z변환을 E(z)라고 했을 때 e(t)의 최종값 e(∞)은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.

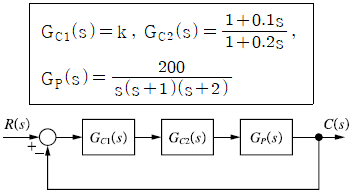

69. 블록선도의 제어시스템은 단위 램프 입력에 대한 정상상태 오차(정상편차)가 0.01이다. 이 제어시스템의 제어요소인 GC1(s)의 k는?
- ① 0.1
- ② 1
- ③ 10
- ④ 100
등록된 댓글이 없습니다.

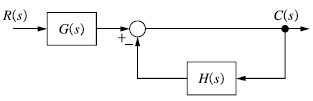

70. 블록선도의 전달함수 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
71. 특성 임피던스가 400[Ω]인 회로 말단에 1,200[Ω]의 부하가 연결되어 있다. 전원 측에 20[kV]의 전압을 인가할 때 반사파의 크기[kV]는? (단, 선로에서의 전압감쇠는 없는 것으로 간주한다.)
- ① 3.3
- ② 5
- ③ 10
- ④ 33
ㅇㅇ2021. 8. 2. 14:44삭제
반사계수=(Z2-Z1)/(Z2+Z1)
ㅇㅇ2021. 6. 29. 20:23삭제
이거 설마 반사계수 구해서 전압 곱하면 되는거?
root((u0ur)/(e0er)) 각각 400, 1200 넣으면 217.5, 652.5 나오는데, 분자에서 빼고 분모에서 더해주면 0.5 나오니까 당황했자너;
72. 그림과 같은 H형 4단자 회로망에서 4단자 정수(전송파라미터) A는? (단, V1은 입력전압이고, V2는 출력전압이고, A는 출력 개방 시 회로망의 전압 이득 이다.)
- ①
- ②
- ③
- ④
ㅇㅇ2021. 6. 29. 20:48삭제
1 Z1+Z4 | 1 0
0 1 | 1/Z3 1
73. 의 라플라스 역변환은?
- ① 1- e-t + 2e-3t
- ② 1 – e-t - 2e-3t
- ③ -1 – e-t - 2e-3t
- ④ -1 + e-t + 2e-3t
등록된 댓글이 없습니다.
74. △결선된 평형 3상 부하로 흐르는 선전류가 Ia, Ib, Ic 일 때, 이 부하로 흐르는 영상분 전류 I0[A]는?
- ① 3Ia
- ② Ia
- ③
- ④ 0
ㅇㅇ2021. 6. 29. 20:50삭제
delta 결선은 원래 비접지이므로 영상전류는 존재하지 않음
75. 저항 R = 15[Ω]과 인덕턴스 L = 3[mH]를 병렬로 접속한 회로의 서셉턴스의 크기는 약 몇 [℧]인가? (단, ω = 2π × 105)
- ① 3.2 × 10-2
- ② 8.6 × 10-3
- ③ 5.3 × 10-4
- ④ 4.9 × 10-5
등록된 댓글이 없습니다.

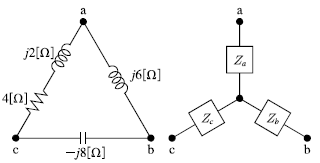

76. 그림과 같이 △회로를 Y회로로 등가 변환하였을 때 임피던스 Za[Ω]는?
- ① 12
- ② -3 + j6
- ③ 4 - j8
- ④ 6 + j8
등록된 댓글이 없습니다.
77. 회로에서 t = 0초일 때 닫혀 있는 스위치 S를 열었다. 이때 의 값은? (단, C의 초기 전압은 0[V]이다.)
- ①
- ②
- ③ RI
- ④
등록된 댓글이 없습니다.
78. 회로에서 전압 Vab[V]는?
- ① 2
- ② 3
- ③ 6
- ④ 9
등록된 댓글이 없습니다.
79. 전압 및 전류가 다음과 같을 때 유효전력[W] 및 역률[%]은 각각 약 얼마인가?
- ① 825[W], 48.6[%]
- ② 776.4[W], 59.7[%]
- ③ 1,120[W], 77.4[%]
- ④ 1,850[W], 89.6[%]
등록된 댓글이 없습니다.
80. △결선된 대칭 3상 부하가 0.5[Ω]인 저항만의 선로를 통해 평형 3상 전압원에 연결되어 있다. 이 부하의 소비전력이 1,800[W]이고 역률이 0.8(지상)일 때, 선로에서 발생하는 손실이 50[W]이면 부하의 단자전압[V]의 크기는?
- ① 627
- ② 525
- ③ 326
- ④ 225
꺄르륵22024. 3. 4. 10:22삭제
I 5.77A 아닌가요?
ㅎㄹ2021. 9. 4. 08:35삭제
댈타결선인데 루트삼을 왜함
ㅇㅇ2021. 5. 14. 22:59삭제
선로 손실이 50W이며, 이것은 I^2*R이므로 I는 10A라는 것을 알 수 있음
P는 3상 부하이므로 P=root3*Vl*il*cos(t)이며, 구해지는 전압의 값은 상전압이기 때문에 *root3을 해주면 답을 구할 수 있다
5과목 : 전기설비기술기준 및 판단기준
81. 사용전압이 22.9[kV]인 가공전선로의 다중접지한 중성선과 첨가 통신선의 이격거리는 몇 [cm] 이상이어야 하는가? (단, 특고압 가공전선로는 중성선 다중접지식의 것으로 전로에 지락이 생긴 경우 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 것으로 한다.)
- ① 60
- ② 75
- ③ 100
- ④ 120
등록된 댓글이 없습니다.
82. 다음 ( )에 들어갈 내용으로 옳은 것은?
- ① ⓐ 누설전류, ⓑ 유도작용
- ② ⓐ 단락전류, ⓑ 유도작용
- ③ ⓐ 단락전류, ⓑ 정전작용
- ④ ⓐ 누설전류, ⓑ 정전작용
등록된 댓글이 없습니다.
83. 전격살충기의 전격격자는 지표 또는 바닥에서 몇 [m] 이상의 높은 곳에 시설하여야 하는가?
- ① 1.5
- ② 2
- ③ 2.8
- ④ 3.5
등록된 댓글이 없습니다.
84. 사용전압이 154[kV]인 모선에 접속되는 전력용 커패시터에 울타리를 시설하는 경우 울타리의 높이와 울타리로부터 충전부분까지 거리의 합계는 몇 [m] 이상 되어야 하는가?
- ① 2
- ② 3
- ③ 5
- ④ 6
등록된 댓글이 없습니다.
85. 사용전압이 22.9[kV]인 가공전선이 삭도와 제1차 접근상태로 시설되는 경우, 가공전선과 삭도 또는 삭도용 지주 사이의 이격거리는 몇 [m] 이상으로 하여야 하는가? (단, 전선으로는 특고압 절연전선을 사용한다.)
- ① 0.5
- ② 1
- ③ 2
- ④ 2.12
ㅇㅇ2021. 8. 1. 19:20삭제
35kV미만, 특고압 절연전선인 경우에는 1m이다
86. 사용전압이 22.9[kV]인 가공전선로를 시가지에 시설하는 경우 전선의 지표상 높이는 몇 [m] 이상인가? (단, 전선은 특고압 절연전선을 사용한다)
- ① 6
- ② 7
- ③ 8
- ④ 10
ㅇㅇ2021. 8. 1. 22:21삭제
시가지에 35kV 미만의 가공전선로를 시설하는 경우 10m 이상, 다만 특고압 절연전선을 사용할 경우 8m이상이 가능하다.
87. 저압 옥내배선에 사용하는 연동선의 최소 굵기는 몇 mm2인가?
- ① 1.5
- ② 2.5
- ③ 4.0
- ④ 6.0
등록된 댓글이 없습니다.
88. “리플프리(Ripple-free)직류”란 교류를 직류로 변환할 때 리플성분의 실효값이 몇 [%] 이하로 포함된 직류를 말하는가?
- ① 3
- ② 5
- ③ 10
- ④ 15
등록된 댓글이 없습니다.
89. 저압 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤란한 경우 저항성분의 누설전류가 몇 [mA] 이하이면 그 전로의 절연성능은 적합한 것으로 보는가?
- ① 1
- ② 2
- ③ 3
- ④ 4
등록된 댓글이 없습니다.
90. 수소냉각식 발전기 및 이에 부속하는 수소냉각장치에 대한 시설기준으로 틀린 것은?
- ① 발전기 내부의 수소의 온도를 계측하는 장치를 시설할 것
- ② 발전기 내부의 수소의 순도가 70[%] 이하로 저하한 경우에 경보를 하는 장치를 시설할 것
- ③ 발전기는 기밀구조의 것이고 또한 수소가 대기압에서 폭발하는 경우에 생기는 압력에 견디는 강도를 가지는 것일 것
- ④ 발전기 내부의 수소의 압력을 계측하는 장치 및 그 압력이 현저히 변동한 경우에 이를 경보하는 장치를 시설할 것
등록된 댓글이 없습니다.
91. 저압 절연전선으로 전기용품 및 생활용품 안전관리법의 적용을 받는 것 이외에 KS에 적합한 것으로서 사용할 수 없는 것은?
- ① 450/750[V] 고무절연전선
- ② 450/750[V] 비닐절연전선
- ③ 450/750[V] 알루미늄절연전선
- ④ 450/750[V] 저독성 난연 폴리올레핀절연전선
등록된 댓글이 없습니다.
92. 전기철도차량에 전력을 공급하는 전차선의 가선방식에 포함되지 않는 것은?
- ① 가공방식
- ② 강체방식
- ③ 제3레일방식
- ④ 지중조가선방식
등록된 댓글이 없습니다.
93. 금속제 가요전선관 공사에 의한 저압 옥내배선의 시설기준으로 틀린 것은?
- ① 가요전선관 안에는 전선에 접속점이 없도록 한다.
- ② 옥외용 비닐절연전선을 제외한 절연전선을 사용한다.
- ③ 점검할 수 없는 은폐된 장소에는 1종 가요전선관을 사용할 수 있다.
- ④ 2종 금속제 가요전선관을 사용하는 겨울에 습기 많은 장소에 시설하는 때에는 비닐피복 2종 가요전선관으로 한다.
ㅇㅇ2021. 8. 9. 17:58삭제
점검할 수 있는 은폐된 장소에 시설하는 가요전선관은 1종 금속제 가요전선관이다, 점검할 수 없는 장소는 논외
94. 터널 안의 전선로의 저압전선이 그 터널 안의 다른 저압전선(관등회로의 배선은 제외한다)⋅약전류전선 등 또는 수관⋅가스관이나 이와 유사한 것과 접근하거나 교차하는 경우, 저압전선을 애자공사에 의하여 시설하는 때에는 이격거리가 몇 [cm] 이상이어야 하는가? (단, 전선이 나전선이 아닌 경우이다)
- ① 10
- ② 15
- ③ 20
- ④ 25
ㅇㅇ2021. 8. 2. 18:32삭제
저압인 경우 애자공사, 금속관공사, 케이블공사, 가요관공사, 합성수지관공사로 시설이 가능하며, 400V 미만인 경우 절연관 또는 내화,수밀 관에 넣고 시설할 수 있음, 400V이상인 경우에는 나전선인 경우 0.3m 이상 이격, 이외에는 0.1m 이상 이격하여야 한다
95. 전기철도의 설비를 보호하기 위해 시설하는 피뢰기의 시설기준으로 틀린 것은?
- ① 피뢰기는 변전소 인입측 및 급전선 인출측에 설치하여야 한다.
- ② 피뢰기는 가능한 한 보호하는 기기와 가깝게 시설하되 누설전류 측정이 용이하도록 지지대와 절연하여 설치한다.
- ③ 피뢰기는 개방형을 사용하고 유효 보호거리를 증가시키기 위하여 방전개시전압 및 제한전압이 낮은 것을 사용한다.
- ④ 피뢰기는 가공전선과 직접 접속하는 지중케이블에서 낙뢰에 의해 절연파괴의 우려가 있는 케이블 단말에 설치하여야 한다.
등록된 댓글이 없습니다.
96. 전선의 단면적이 38mm2인 경동연선을 사용하고 지지물로는 B종 철주 또는 B종 철근 콘크리트주를 사용하는 특고압 가공전선로를 제3종 특고압 보안공사에 의하여 시설하는 경우 경간은 몇 [m] 이하이어야 하는가?
- ① 100
- ② 150
- ③ 200
- ④ 250
ㅇㅇ2021. 8. 1. 18:29삭제
B종 철주, 철근 콘크리트주를 사용하는 경우 200m
다만 55mm^2이상인 경동연선을 사용할 경우 표준경간(250m)으로 시설할 수 있다.
97. 태양광설비에 시설하여야 하는 계측기의 계측대상에 해당하는 것은?
- ① 전압과 전류
- ② 전력과 역률
- ③ 전류와 역률
- ④ 역률과 주파수
등록된 댓글이 없습니다.
98. 교통신호등 회로의 사용전압이 몇 [V]를 넘는 경우는 전로에 지락이 생겼을 경우 자동적으로 전로를 차단하는 누전차단기를 시설하는가?
- ① 60
- ② 150
- ③ 300
- ④ 450
등록된 댓글이 없습니다.
99. 가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우, 소선(素線)은 몇 가닥 이상이어야 하는가?
- ① 2
- ② 3
- ③ 5
- ④ 9
등록된 댓글이 없습니다.
100. 저압전로의 보호도체 및 중선선의 접속방식에 따른 접지계통의 분류가 아닌 것은?
- ① IT 계통
- ② TN 계통
- ③ TT 계통
- ④ TC 계통
등록된 댓글이 없습니다.
