9급 지방직 공무원 전기이론(2009. 5. 23.) 시험일자 : 2009년 5월 23일
1. 다음 회로에서 3 [Ω]의 저항에 흐르는 전류[A]와 소모되는 전력[W]은?
- ① 1, 3
- ② 2, 12
- ③ 4, 12
- ④ 4, 48
등록된 댓글이 없습니다.

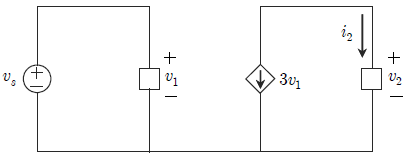

2. 다음 회로에서 v2=3i2 이고, i2=9A 일 때 vs [V]는?
- ① 3
- ② －3
- ③ 1
- ④ －2
등록된 댓글이 없습니다.
3. 다음 회로에서 VTh=12∠0° 이고 ZTh=600+j150[Ω]이다. 부하 임피던스 ZL에 전달 가능한 최대전력[W]은?
- ① 0.06
- ② 0.08
- ③ 1.00
- ④ 1.02
등록된 댓글이 없습니다.
4. 다음 회로에서 전류 I1[A]과 I2[A]는?
- ① I1[A]: 4, I2[A]: 3
- ② I1[A]: 4, I2[A]: 2
- ③ I1[A]: 3, I2[A]: 1
- ④ I1[A]: 2, I2[A]: 1
등록된 댓글이 없습니다.
5. 다음 그림과 같은 환상솔레노이드에 있어서 r은 20 [cm], 권선 수는 50, 전류는 4 [A]일 때, 솔레노이드 내부 자계의 세기[AT/m]는?
- ① 0.8
- ② 1.59
- ③ 80
- ④ 159
등록된 댓글이 없습니다.
6. 다음 그림과 같이 균등자속밀도 1 [wb/m2] 상태에 놓여 있는 길이 0.1 [m]인 슬라이딩바(sliding bar)의 이동거리가 X=10√2sin(10t)[m]일 때, 폐회로 양단에 유기되는 전압 E의 최대값[V]은?
- ① √2
- ② 5√2
- ③ 10√2
- ④ 100√2
등록된 댓글이 없습니다.
7. 자속밀도가 0.01 [wb/cm2]인 자장 속에서 전하량 10 [C]을 갖는 전하가 자속의 방향과 수직으로 10 [cm/s]의 속도로 움직일 때 이 전하가 받는 힘[N]은?
- ① 0.1
- ② 1
- ③ 10
- ④ 100
등록된 댓글이 없습니다.
8. 내전압이 모두 같고 정전용량의 크기가 각각 0.01 [F], 0.02 [F], 0.04 [F]인 3개의 콘덴서를 직렬 연결하였다. 이 직렬회로 양단에 인가되는 전압을 서서히 증가시켰을 때 제일 먼저 파괴되는 콘덴서는?
- ① 0.01 [F] 콘덴서
- ② 0.02 [F] 콘덴서
- ③ 0.04 [F] 콘덴서
- ④ 세 콘덴서 모두 동시에 파괴됨
등록된 댓글이 없습니다.
9. 정전계 문제를 수리물리적으로 계산하고 분석할 때, 전계 E[Vm], 전압 V[V], 전속밀도 [C/m2], 분극의 세기 P, 유전율 ε0등으로 정의한다. 다음 중 옳지 않은 것은?
- ① P=D-ε0E
- ② ∇2V=-p/ε0
- ③ E=-∇V
- ④ ∇E=0
등록된 댓글이 없습니다.
10. 다음 그림과 같은 T형 4단자망 회로에서 4단자 정수 A와 C를 나타낸 것으로 옳은 것은?
- ① A=1+Z1/Z2, C=1/Z2
- ② A=1+Z1/Z3, C=1/Z3
- ③ A=1+Z2/Z1, C=1/Z2
- ④ A=1+Z1/Z2, C=1/Z3
등록된 댓글이 없습니다.
11. 다음과 같이 a, b 사이에 연결된 부하의 역률(power factor)의 크기 및 위상 상태를 나타낸 것으로 옳은 것은?
- ① 0.707, 지상
- ② 0.866, 진상
- ③ 0.707, 진상
- ④ 0.866, 지상
등록된 댓글이 없습니다.
12. R－L 직렬회로의 양단에 t＝0인 순간에 직류전압 E [V]를 인가하였다. t초 후 상태에 대한 설명으로 옳지 않은 것은? (단, L의 초기전류는 0이다)
- ① 회로의 시정수는 전원 인가 시간 t와는 무관하게 일정하다.
- ② t가 무한한 경우에 저항 R의 단자전압 vR(t)은 E로 수렴한다.
- ③ 회로의 전류 이다.
- ④ 인덕턴스 L의 단자전압 이다.
등록된 댓글이 없습니다.
13. 코일과 콘덴서에서 급격히 변화할 수 없는 물리량으로 짝지어진 것으로 옳은 것은?
- ① 코일 : 전압, 콘덴서 : 전류
- ② 코일 : 전류, 콘덴서 : 전압
- ③ 코일 : 전압, 콘덴서 : 전압
- ④ 코일 : 전류, 콘덴서 : 전류
등록된 댓글이 없습니다.
14. 다음 회로에서 내부저항 0.5 [Ω]인 전류계를 단자 a, b사이에 직렬로 접속하였을 때, 그 지시 값이 7.477 [A]였다고 하면 전류계를 접속하기 전에 단자 a, b 사이에 흐른 전류[A]는? (단, 전류값[A]은 소수 둘째 자리에서 반올림 하시오)
- ① 7.5
- ② 8.0
- ③ 8.5
- ④ 9.0
등록된 댓글이 없습니다.
15. 단상 변압기 3대를 △결선으로 운전하던 중 변압기 1대의 고장으로 V결선으로 운전하게 되었다. 이때 V결선의 출력은 고장 전 △결선 출력의 ( ㉠ )%로 감소되며, 동시에 출력에 대한 용량 즉, 변압기 이용률은 ( ㉡ )%가 된다. ㉠과 ㉡의 값으로 옳은 것은?
- ① ㉠ 86.6, ㉡ 57.7
- ② ㉠ 57.7, ㉡ 86.6
- ③ ㉠ 173.2, ㉡ 57.7
- ④ ㉠ 50, ㉡ 66.7
등록된 댓글이 없습니다.
16. 다음 그림과 같이 평형 3상 R－C 부하에 교류전압을 인가할 때, 부하의 역률은?
- ① 1
- ② 0.96
- ③ 0.8
- ④ 0.6
등록된 댓글이 없습니다.
17. 대칭좌표법에 관한 설명으로 옳지 않은 것은?
- ① 대칭 3상 전압에서 영상분은 0이 된다.
- ② 대칭 3상 전압은 정상분만 존재한다.
- ③ 불평형 3상 회로의 접지식 회로에서는 영상분이 존재한다.
- ④ 불평형 3상 회로의 비접지식 회로에서는 영상분이 존재한다.
등록된 댓글이 없습니다.
18. 다음의 회로는 스위치 K가 열린 위치에서 정상상태에 있었다. t＝0에서 스위치를 닫은 직후에 전류 i(0+) [A]는?
- ① 0.5
- ② 1
- ③ 0.2
- ④ 0
등록된 댓글이 없습니다.
19. 다음과 같이 정상상태로 있던 회로에 t＝0에서 스위치(sw)를 닫았다. 이 때, 이 회로의 전류 isw와 iL의 응답상태로 옳은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
20. 다음과 같이 왜형파 전압 v(t)=100sin(wt)+30sin(3wt-60°)+20sin(5wt-150°) 를 저항 R에 인가할 때, 이 저항에서 소모되는 전력[W]은?
- ① 2,250
- ② 1,130
- ③ 1,000
- ④ 565
등록된 댓글이 없습니다.
