9급 국가직 공무원 전기이론(2013. 7. 27.) 시험일자 : 2013년 7월 27일
1. 전압계의 측정 범위를 넓히기 위해 내부 저항 RV인 전압계에 직렬로 저항 Rm을 접속하여 그림의 ab양단 전압을 측정하였다. 전압계의 지시 전압이 V0일 때 ab양단 전압은?
- ① V0
- ②
- ③
- ④
등록된 댓글이 없습니다.
2. (A), (B), (C)가 각각 설명하고 있는 법칙들을 바르게 연결한 것은? (순서대로 (A), (B), (C))
- ① 렌츠의 법칙 플레밍의 왼손법칙 패러데이의 유도법칙
- ② 쿨롱의 법칙 플레밍의 왼손법칙 암페어의 주회법칙
- ③ 렌츠의 법칙 플레밍의 오른손법칙 암페어의 주회법칙
- ④ 쿨롱의 법칙 플레밍의 오른손법칙 패러데이의 유도법칙
등록된 댓글이 없습니다.
3. 다음 콘덴서 직병렬 회로에 직류전압 180 [V]를 연결하였다. 이 회로의 합성 정전용량과 C2 콘덴서에 걸리는 전압은? (순서대로 합성 정전용량[㎌], 전압[V])
- ① 12, 60
- ② 12, 120
- ③ 16, 60
- ④ 16, 120
등록된 댓글이 없습니다.
4. 어떤 4단자망의 전송파라미터 행렬 가 로 주어질 때 영상임피던스[Ω]는?
- ① j100
- ② 100
- ③ j200
- ④ 200
등록된 댓글이 없습니다.
5. 평형 3상 전원을 그림과 같이 평형 3상 △결선 부하에 접속하였다. 3상 전원과 각 상의 부하 임피던스는 그대로 두고 부하의 결선 방식만 Y결선으로 바꾸었을 때의 설명으로 옳지 않은 것은?
- ① 총 피상전력은 변경 전과 같다.
- ② 선전류는 변경 전에 비해 1/3배가 된다.
- ③ 부하의 상전압은 변경 전에 비해 1/√3배가 된다.
- ④ 부하의 상전류는 변경 전에 비해 1/√3배가 된다.
등록된 댓글이 없습니다.
6. 어떤 직류회로 양단에 10 [Ω]의 부하저항을 연결하니 100 [mA]의 전류가 흘렀고, 10 [Ω]의 부하저항 대신 25 [Ω]의 부하저항을 연결하니 50 [mA]로 전류가 감소하였다. 이 회로의 테브난 등가 전압과 등가저항은? (순서대로 등가전압[V], 등가저항[Ω])
- ① 1, 2
- ② 1, 5
- ③ 1.5, 2
- ④ 1.5, 5
등록된 댓글이 없습니다.
7. 간격 d인 평행판 콘덴서의 단위면적당 정전용량을 C 라 할 때, 그림과 같이 극판 사이에 두께 d/3의 도체평판을 넣는다면 단위 면적당 정전용량은?
- ① 2C/3
- ② 3C/2
- ③ 2C
- ④ 3C
등록된 댓글이 없습니다.
8. 다음은 v(t)=10+30√2sinωt[V]의 그래프이다. 이 전압의 실효값[V]은?
- ① 10√5
- ② 30
- ③ 10√10
- ④ 30√2
등록된 댓글이 없습니다.
9. 다음 회로에 상전압 100 [V]의 평형 3상 △결선 전원을 가했을 때, 흐르는 선전류(Ib)의 크기[A]는? (단, 상순은 a, b, c로 한다)
- ① 5
- ② 5√3
- ③ 10
- ④ 10√3
등록된 댓글이 없습니다.
10. 다음 회로에서 스위치가 충분히 오랜 시간 동안 닫혀 있다가 t＝0인 순간에 열렸다. 스위치가 열린 직후의 전류i(0+)와 시간이 무한히 흘렀을 때의 전류i(∞)는? (순서대로 i(0+)[A], i(∞)[A])
- ① 0, 1
- ② 0, 2
- ③ 1, 0
- ④ 2, 0
등록된 댓글이 없습니다.
11. 30 [cm]의 간격으로 평행하게 가설된 무한히 긴 두 전선에 1.5π[A]의 직류 전류가 서로 반대 방향으로 각각 흐를 때, 두 전선 사이 중간 지점에서의 자기장의 세기[A/m]는?
- ① 0
- ② 5
- ③ 7.5
- ④ 10
등록된 댓글이 없습니다.
12. RLC 직렬 교류회로의 공진 현상에 대한 설명으로 옳지 않은 것은?
- ① 회로의 전류는 유도리액턴스의 값에 의해 결정된다.
- ② 유도리액턴스와 용량리액턴스의 크기가 서로 같다.
- ③ 공진일 때 전류의 크기는 최대이다.
- ④ 전류의 위상은 전압의 위상과 같다.
등록된 댓글이 없습니다.
13. 기전력이 1.5 [V], 내부 저항이 3 [Ω]인 전지 3개를 같은 극끼리 병렬로 연결하고, 어떤 부하저항을 연결하였더니 부하에 0.5 [A]의 전류가 흘렀다. 부하저항의 값을 두 배로 높였을 때, 부하에 흐르는 전류[A]는?
- ① 0.30
- ② 0.35
- ③ 0.40
- ④ 0.45
등록된 댓글이 없습니다.
14. 다음 회로에서 저항 R의 양단 전압이 15 [V]일 때, 저항 R [Ω]은?
- ① 1
- ② 2
- ③ 3
- ④ 4
등록된 댓글이 없습니다.
15. RC 직렬회로에 200 [V]의 교류전압을 인가하였더니 10 [A]의 전류가 흘렀다. 전류가 전압보다 위상이 60°앞설 때, 저항[Ω]은?
- ① 5
- ② 5√3
- ③ 10
- ④ 10√3
등록된 댓글이 없습니다.
16. 균일 자기장(z축 방향) 내에 길이가 0.5 [m]인 도선을 y축 방향으로 놓고 2 [A]의 전류를 흘렸더니 6 [N]의 힘이 작용하였다. 이 도선을 그림과 같이 z축에 대해 수직이며 x축에 대해 30° 방향으로 v＝10 [m/s]의 속도로 움직일 때, 발생되는 유도기전력의 크기[V]는?
- ① 15
- ② 15√3
- ③ 30
- ④ 30√3
등록된 댓글이 없습니다.

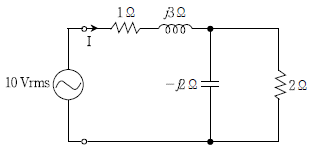

17. 다음 회로의 역률과 유효전력은? (순서대로 역률, 유효전력[W])
- ① 0.5, 25
- ② 0.5, 50
- ③ √2/2, 25
- ④ √2/2, 50
등록된 댓글이 없습니다.
18. 다음 회로에서 스위치가 충분히 오랜 시간 동안 열려 있다가 t ＝0인 순간에 닫혔다. t ＞0일 때의 출력전압 v(t) [V]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
19. 다음 회로에서 최대 평균전력을 전달하기 위한 부하 임피던스 ZL[Ω]은?
- ① 0.6－j2.6
- ② 0.6＋j2.6
- ③ 1－j
- ④ 1＋j
등록된 댓글이 없습니다.
20. 다음은 Y－△로 결선한 평형 3상 회로이다. 부하의 상전류와 선전류의 크기는? (단, 각 상의 부하 임피던스 Zp＝24＋j18 [Ω]이다) (순서대로 상전류[A], 선전류[A])
- ① 11/√3, 11
- ② 11, 11
- ③ 22/√3, 22
- ④ 22, 22
