사출(프레스)금형산업기사(2009. 3. 1.) 시험일자 : 2009년 3월 1일
1과목 : 금형설계
1. 사출금형의 게이트 종류에서 핀 포인트 게이트의 특징을 설명한 것으로 틀린 것은?
- ① 게이트의 자동 절단이 가능하다.
- ② 게이트의 부근에서 잔류응력이 적다.
- ③ 게이트의 위치가 제한된다.
- ④ 투영면적이 큰 성형품의 경우 다점 게이트로 함으로써 수축을 적게 할 수있다.
등록된 댓글이 없습니다.
2. 플라스틱 재료를 사용하지 않는 금형은?
- ① 진공 성형 금형
- ② 다이캐스팅 금형
- ③ 사출 성형 금형
- ④ 압출 성형 금형
등록된 댓글이 없습니다.
3. 경사 핀을 사용한 분할 캐비티형 금형에서 형이 체결된 후 슬라이드 코어가 후퇴하려고 하는 것을 방지하는 것은?
- ① 핑거 핀
- ② 가이드 핀
- ③ 로킹블록
- ④ 가동축 형판
등록된 댓글이 없습니다.
4. 사출용적이 112cm3 이고 용융수지의 밀도가 1.05g/cm3 인 사출기의 사출량은 약 몇 g인가? (단, 사출효율은 85%이다.)
- ① 91
- ② 100
- ③ 118
- ④ 138
등록된 댓글이 없습니다.
5. 다음 중 2매 구성 금형과 비교한 3매 구성금형의 특징을 설명한 것으로 틀린 것은?
- ① 성형품과 스프루, 러너 등을 각각 빼내어야 한다.
- ② 금형을 열기 위해 스트로크가 작은 성형기라도 무방하다.
- ③ 성형사이클이 길어지는 것은 피할 수 없다.
- ④ 게이트의 위치를 성형품이 요구하는 위치에 정할 수 있다.
등록된 댓글이 없습니다.
6. 다음 중 사출속도가 너무 빠르기 때문에발생되는 불량 현상은?
- ① 싱크마크
- ② 변형
- ③ 제팅
- ④ 충전부족
등록된 댓글이 없습니다.
7. 사출금형에 대한 온도 컨트롤의 목적을 설명한 것으로 틀린 것은?
- ① 성형 사이클을 단축시킨다.
- ② 성형품의 강도 저하를 방지한다.
- ③ 성형품의 냉각 속도를 증가시킨다.
- ④ 성형품의 표면 상태를 개선한다.
등록된 댓글이 없습니다.
8. 이젝터 박스(box)안에 들어있는 이젝터 기구가 아닌 것은?
- ① 이젝터 플레이트
- ② 사이드 코어 핀
- ③ 리턴 핀
- ④ 스프루 로크 핀
등록된 댓글이 없습니다.
9. 다음 중 비결정성 수지에 해당되지 않는 것은?
- ① PS
- ② ABS
- ③ PMMA
- ④ PP
등록된 댓글이 없습니다.
10. ABS 수지를 사용하여 길이 100mm인 제품을 성형하고자 할 때 금형 캐비티의 치수는? (단, ABS 수지의 수축률은 0.5%이다.)
- ① 99.5 mm
- ② 100.5 mm
- ③ 101.5 mm
- ④ 102.5 mm
등록된 댓글이 없습니다.
11. 프레스 금형의 구성요소 중 키커 핀(Kicker Pin)의 기능을 설명한 것으로 옳은 것은?
- ① 제품이나 스크랩(scrap)이 펀치(punch)의 밑면에 부착되는 것을 방지한다.
- ② 부품과 부품의 위치를 정확하게 하여준다.
- ③ 상형과 하형의 위치를 정확하게 하여준다.
- ④ 다이 속의 제품 취출을 도와주는 기능을 한다.
등록된 댓글이 없습니다.
12. 스트립 레이아웃(Strip Layout) 작성시 고려할 사항으로 틀린 것은?
- ① 미스 피드 검출장치는 변형이 일어나는 곳에 배치한다.
- ② 하중의 밸런스를 검토한다.
- ③ 제품의 회수, 스크랩 처리 등을 주의한다.
- ④ 필요에 따라 아이들 스테이지(Idle Stage)를 둔다.
등록된 댓글이 없습니다.
13. 프레스가공의 종류에서 성형 가공(forming)에 속하지 않는 것은?
- ① 엠보싱 가공
- ② 벌징 가공
- ③ 슬리팅 가공
- ④ 네킹 가공
등록된 댓글이 없습니다.
14. 코일소재를 사용하여 프레스 자동화 라인을 구성할 때 필요하지 않는 장치는?
- ① 롤 피더
- ② 호퍼
- ③ 레벨러
- ④ 언코일러
등록된 댓글이 없습니다.
15. 다음 중 다이 세트 (die set)의 종류가 아닌 것은?
- ① AB형
- ② BB형
- ③ CB형
- ④ DB형
등록된 댓글이 없습니다.
16. 한계 드로잉률이 0.5 이고, 블랭크 직경 50mm의 스테인리스 강판은 최대 몇 mm인 직경의 펀치에 의해 드로잉 될 수 있는가?
- ① 15
- ② 25
- ③ 30
- ④ 40
등록된 댓글이 없습니다.
17. 판 두께 2.0mm의 연강판을 U굽힘 할 때의 가공력은 약 몇 톤(ton)인가? (단, 재료의 인장강도 30kgf/mm2, 굽힘길이 200mm, U 굽힘의 가공력 계수는 0.4로 한다.)
- ① 1.8
- ② 2.0
- ③ 3.2
- ④ 4.8
등록된 댓글이 없습니다.
18. 그림과 같은 U-굽힘의 블랭크 길이를 구하는 식은? (단, λ은 보정계수이다.)
- ① L = 2ℓ + π(r+λt)
- ② L = ℓ + π(2r+λt)
- ③ L = ℓ + 2π(r+λt)
- ④ L = 2ℓ + π(2r+λt)
등록된 댓글이 없습니다.
19. 순차이송금형(Progressive Die)에서 할 수 없는 가공법은?
- ① 노칭
- ② 엠보싱
- ③ 스피닝
- ④ 드로잉
등록된 댓글이 없습니다.
20. 전단가공에서 전단면 형상에 가장 큰 영향을 주는 것은?
- ① 클리어런스
- ② 전단력
- ③ 축방력
- ④ 소재 경도
등록된 댓글이 없습니다.
2과목 : 기계가공법 및 안전관리
21. 금형의 제작 공정에서 가공 응력변형이나 열처리 변형 등의 치수 변화를 조정, 수정을 하는 공정은?
- ① 조립 작업
- ② 시험 작업
- ③ 성형 작업
- ④ 검사 작업
등록된 댓글이 없습니다.
22. CNC와이어 컷 가공에 있어서 세컨드 컷 가공의 효과가 아닌 것은?
- ① 다이 형상에서의 돌기부분 제거
- ② 거친 가공면과 가공면의 연화층 제거
- ③ 가공물의 내부응력 개방 후 형상수정
- ④ 코너부 형상 및 큰북 형상 발생
등록된 댓글이 없습니다.
23. 래핑작업에 대한 설명으로 틀린 것은?
- ① 습식법은 건식법에 비하여 저압력, 저속으로 가공하는 것이 일반적이다.
- ② 정밀도가 높은 제품을 얻을 수 있고, 게이지 블록, 플러그게이지 등의 가공에 쓰인다.
- ③ 기계 래핑에는 랩 재료로서 주철이 많이 사용 된다.
- ④ 주철 랩재료 경화강을 래핑할 때는 래핑유는 유류를 사용한다.
등록된 댓글이 없습니다.
24. 사출성형품을 성형하기 위한 표준동작 순서는?
- ① 형체결 → 사출 → 보압 → 냉각 → 이젝팅
- ② 형체결 → 사출 → 냉각 → 보압 → 이젝팅
- ③ 형체결 → 이젝팅 → 사출 → 냉각 → 보압
- ④ 형체결 → 보압 → 냉각 → 사출 → 이젝팅
등록된 댓글이 없습니다.
25. 선반가공에서 바이트의 노즈(nose)반지름이 0.3mm 이고, 이송을 0.25mm/rev라 할 때 이론적인 표면 거칠기 값은?
- ① 0.013mm
- ② 0.026mm
- ③ 0.046mm
- ④ 0.066mm
등록된 댓글이 없습니다.
26. 다음 중 형판 지그와 유사하나 간단한 위치 결정구조와 클램프 기구를 가진 지그는?
- ① 플레이트 지그
- ② 각판 지그
- ③ 상자형 지그
- ④ 분할 지그
등록된 댓글이 없습니다.
27. 다음 중 지그(Jig)의 주기능으로 틀린 것은?
- ① 공작물 위치결정 요소
- ② 공구의 안내요소
- ③ 가공물의 지지 및 고정
- ④ 공작물 금긋기 요소
등록된 댓글이 없습니다.
28. 핸드 탭을 사용하여 M10 × 1.5 나사를 가공할 때 가장 적합한 드릴 구멍 지름은?
- ① 6.5 mm
- ② 7.5 mm
- ③ 8.5 mm
- ④ 9.5 mm
등록된 댓글이 없습니다.
29. 다음 중 금형조립에서 펀치와 다이의 날 맞춤방법으로 사용되지 않는 것은?
- ① 끼워 맞추기를 쓰는 방법
- ② 시그네스 테이프를 이용하는 방법
- ③ 광선을 이용하는 방법
- ④ 나사를 이용하는 방법
등록된 댓글이 없습니다.
30. 금속판이나 블랭크의 전체 표면을 상 하형으로 눌러서 형과 똑같은 모양의 요철을 가공하는 방법은?
- ① 네킹(Necking)
- ② 코이닝(Coining)
- ③ 스웨이징(Swaging)
- ④ 업세팅(Upsetting)
등록된 댓글이 없습니다.
31. 치공구를 설계할 때 주의사항으로 틀린 것은?
- ① 칩의 배출 방법 및 가공 공정을 간략화한다.
- ② 치공구의 부품 수를 많게 설계한다.
- ③ 도면을 그리기 전에 위치결정구에 대해 구상한다.
- ④ 고정식 치공구는 강성 위주로 생각하는 편이 좋다.
등록된 댓글이 없습니다.
32. 와이어 컷 방전가공의 특징을 옳게 설명한 것은?
- ① 담금질된 강이나 초경합금의 가공이 가능하다.
- ② 공작물 형상이 복잡하면 가공속도가 변하게 된다.
- ③ 전단여유가 많고 전가공이 불필요하다.
- ④ 복잡한 공작물인 경우는 분할하여 가공한다.
등록된 댓글이 없습니다.
33. 공작물의 가공 모양에 따라서 적당한 모양으로 만든 전극(공구)을 사용하여 구멍뚫기, 조각, 절단, 그 밖의 가공을 하는 방법은?
- ① 초음파가공
- ② 배럴가공
- ③ 방전가공
- ④ 부식가공
등록된 댓글이 없습니다.
34. 금형가공에 많이 이용되는 CNC 공작기계로서 자동공구 교환장치(ATC)가 부착되어 있어 여러가지 공구를 필요에 따라서 교환하면서 작업을 진행시키려는 공작기계는?
- ① 보통선반
- ② 지그보링머신
- ③ 와이어커팅머신
- ④ 머시닝센터
등록된 댓글이 없습니다.
35. 머시닝센터에서 1.5초 동안 프로그램의 진행을 정지하는 명령프로그램은?
- ① G04 X1.5;
- ② G04 P1.5;
- ③ G05 X1.5;
- ④ G05 P1.5;
등록된 댓글이 없습니다.
36. 지름 60mm인 강재 둥근 봉을 400rpm으로 선삭할 때 절삭속도는 약 몇 m/min 인가?
- ① 75.4
- ② 55.4
- ③ 37.6
- ④ 12.6
등록된 댓글이 없습니다.
37. 다음 중 소성가공(plastic working)이 아닌 것은?
- ① 주조
- ② 단조
- ③ 전조
- ④ 압출
등록된 댓글이 없습니다.
38. 가늘고 긴 핀의 외경을 선반을 이용하여 가공하려한다. 이런 경우 사용하는데 가장 적합한 척은?
- ① 단동식 척
- ② 연동식 척
- ③ 콜릿 척
- ④ 마그네틱 척
등록된 댓글이 없습니다.
39. 프레스가공의 분류 중 전단가공에 속하는 것은?
- ① 엠보싱(embossing)
- ② 딥 드로잉(deep drawing)
- ③ 컬링(curling)
- ④ 셰이빙(shaving)
등록된 댓글이 없습니다.
40. 레이저 가공작업으로 적합하지 않은 것은?
- ① 나사 가공 작업
- ② 구멍 뚫기 작업
- ③ 절단 작업
- ④ 국부적인 열처리 작업
등록된 댓글이 없습니다.
3과목 : 금형재료 및 정밀계측
41. 다음 중 열경화성 수지는?
- ① 아크릴 수지
- ② 초산비닐 수지
- ③ 멜라민 수지
- ④ 폴레에틸렌 수지
등록된 댓글이 없습니다.
42. 0.4%C의 탄소강을 950℃로 가열하여 일정시간 충분히 유지시킨 후 상온까지 서서히 냉각시켰을 때의 상온 조직은?
- ① 시멘타이트 + 펄라이트
- ② 페라이트 + 펄라이트
- ③ 시멘타이트 + 솔바이트
- ④ 페라이트 + 솔바이트
등록된 댓글이 없습니다.
43. 탄소강에 함유되어 있는 규소(Si)의 영향을 설명한 것으로 틀린 것은?
- ① 인장강도, 탄성한계, 경도를 상승시킨다.
- ② 연신율과 충격값을 증가 시킨다.
- ③ 결정립을 조대화시키고, 가공성을 나쁘게 한다.
- ④ 용접성을 저하시킨다.
등록된 댓글이 없습니다.
44. 순철의 자기변태점은?
- ① A1
- ② A2
- ③ A3
- ④ A4
등록된 댓글이 없습니다.
45. 금속 재료가 일정한 온도 영역과 변형속도의 영역에서 유리질처럼 늘어나는 특수한 현상은?
- ① 형상기억
- ② 초소성
- ③ 초탄성
- ④ 초전도
등록된 댓글이 없습니다.
46. 금속의 공통된 성질에 대한 설명 중 틀린 것은?
- ① 수은을 제외한 모든 금속은 상온에서 고체이며 결정체 이다.
- ② 전기 및 열의 양도체이다.
- ③ 전성 및 연성이 좋다.
- ④ 비중이 작고 금속 특유의 광택을 갖는다.
등록된 댓글이 없습니다.
47. 주철의 결점인 여리고 약한 인성을 개선하기 위하여 먼저 백주철의 주물을 만들고 , 장시간 열처리하여 탄소의 상태를 분해 또는 소실시켜 인성 또는 연성을 증가시킨 주철을 무엇이라 하는가?
- ① 고급 주철
- ② 칠드 주철
- ③ 가단 주철
- ④ 보통 주철
등록된 댓글이 없습니다.
48. 다음 중 경금속에 속하는 것은?
- ① Au
- ② Ag
- ③ Mo
- ④ Mg
등록된 댓글이 없습니다.
49. (α+β)의 조직을 가지므로 상온에서 7·3 황동에 비하여 전연성이 낮고 인장 강도가 크며 아연 함유량이 많아 값이 싸고 내식성이 낮고 탈아연 부식을 일으키기 쉬우나 강력하기 때문에 기계 부품용으로 많이 사용되는 실용 황동은?
- ① tombac
- ② cartridge brass
- ③ yellow brass
- ④ muntz metal
등록된 댓글이 없습니다.
50. 다음 중 냉간 금형 강재 중 인성, 내마모성, 내압축강도 등이 가장 우수한 재료는?
- ① STC3
- ② SM15C
- ③ SKH51
- ④ SM45C
등록된 댓글이 없습니다.
51. 기하공차 중 단독형체에 속하는 것은?
- ① 자세공차
- ② 위치공차
- ③ 모양공차
- ④ 흔들림공차
등록된 댓글이 없습니다.
52. 나사의 유효경 측정시 가장 정밀도가 높은 측정 방법은?
- ① 삼침법에 의한 측정법
- ② 나사 마이크로미터에 의한 법
- ③ 광학적 측정기에 의한 법
- ④ 지침측미기에 의한 법
등록된 댓글이 없습니다.
53. 지름 40mm의 링 게이지를 측정한 결과 40.005mm 이었다면, 오차율은?
- ① 1.25 × 10-1
- ② 1.25 × 10-2
- ③ 1.25 × 10-3
- ④ 1.25 × 10-4
등록된 댓글이 없습니다.
54. 공기 마이크로미터의 단점에 대한 설명으로 올바른 것은?
- ① 배율이 아주 낮다.
- ② 내경측정이 곤란하다.
- ③ 정도가 마이크로미터 중 가장 낮다.
- ④ 비교측정이기 때문에 2개의 마스터가 필요하다.
등록된 댓글이 없습니다.

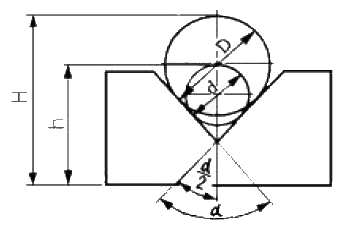

55. V홈 제품을 øD인 핀으로 측정한 높이가 H 이고, ød인 핀으로 측정한 높이가 h 일 때, V홈 각 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
56. 직접측정 방법에 의한 측정기에 해당되지 않는 것은?
- ① 버니어 캘리퍼스
- ② 마이크로미터
- ③ 측정기
- ④ 다이얼 게이지
등록된 댓글이 없습니다.
57. 마이크로미터(Micrometer) 측정면의 평행도 검사에 가장 적합한 측정기는?
- ① 옵티컬 패러렐
- ② 옵티컬 플랫
- ③ 다이얼 게이지
- ④ 버니어 캘리퍼스
등록된 댓글이 없습니다.
58. 어떤 지침즉미기의 눈금선 간격이 0.25 mm이고, 최소 눈금이 0.1μm이라면, 이 계기의 배율(倍率)은 얼마인가?
- ① 0.4
- ② 2500
- ③ 4.0 × 10-4
- ④ 2.5 × 10-5
등록된 댓글이 없습니다.
59. 100 mm의 사인 바에 의하여 지면에 30° 의 경사를 만드는데 필요한 게이지 블록 양측의 높이 차이는?
- ① 10 mm
- ② 30 mm
- ③ 50 mm
- ④ 70 mm
등록된 댓글이 없습니다.
60. 주철제 정반과 비교한 석(石)정반의 장점이 아닌 것은?
- ① 상처가 생겨도 돌기가 생기지 않아 항상 좋은 평면도를 유지한다.
- ② 온도에 의한 변화가 적다.
- ③ 전기의 부도체(不導體)이다.
- ④ T홈, 탭핑 등의 자유스런 형상을 만들 수 있다.
등록된 댓글이 없습니다.
