9급 국가직 공무원 건축구조(2022. 4. 2.) 시험일자 : 2022년 4월 2일
1. 다음에서 설명하는 벽돌 쌓기 방법은?
- ① 영식 쌓기
- ② 불식 쌓기
- ③ 미식 쌓기
- ④ 화란식 쌓기
등록된 댓글이 없습니다.
2. 용접되는 부재의 교차되는 면 사이에 일반적으로 삼각형의 단면이 만들어지는 용접은?
- ① 필릿용접
- ② 맞댐용접
- ③ 슬롯용접
- ④ 플러그용접
등록된 댓글이 없습니다.
3. 여러 개의 직선부재를 강절로 연결한 구조는?
- ① 라멘 구조
- ② 케이블 구조
- ③ 입체트러스 구조
- ④ 트러스 구조
등록된 댓글이 없습니다.

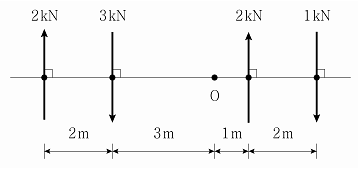

4. 그림과 같은 하중이 작용할 때, O점에 대한 모멘트 합의 크기[kN·m]는?
- ① 2
- ② 4
- ③ 6
- ④ 8
등록된 댓글이 없습니다.

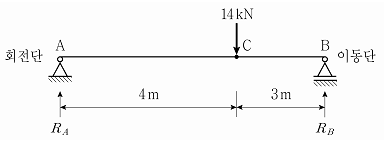

5. 그림과 같은 정정보에 집중하중 14kN이 작용할 때, C점에서 휨모멘트의 크기[kN·m]는? (단, 보의 자중은 무시하며, 보의 전 길이에 걸쳐 재질 및 단면의 성질은 동일하다.)
- ① 20
- ② 22
- ③ 24
- ④ 26
등록된 댓글이 없습니다.
6. 응력을 작용시킨 상태에서 탄성변형 및 건조수축 변형을 제외시킨 변형으로 시간이 경과함에 따라 변형이 증가되는 현상은?
- ① 레이턴스(Laitance)
- ② 크리프(Creep)
- ③ 블리딩(Bleeding)
- ④ 알칼리골재반응(Alkali aggregate reaction)
등록된 댓글이 없습니다.
7. 건축물 기초구조에 대한 설명으로 옳은 것은?
- ① 기둥으로부터의 축력을 독립으로 지반 또는 지정에 전달하도록 하는 기초를 복합기초라고 한다.
- ② 2개 또는 그 이상의 기둥으로부터의 응력을 하나의 기초판을 통해 지반 또는 지정에 전달하도록 하는 기초를 독립기초라고 한다.
- ③ 상부구조의 광범위한 면적 내의 응력을 단일 기초판으로 연결하여 지반 또는 지정에 전달하도록 하는 기초를 줄기초라고 한다.
- ④ 벽 또는 일련의 기둥으로부터의 응력을 띠모양으로 하여 지반 또는 지정에 전달하도록 하는 기초를 연속기초라고 한다.
등록된 댓글이 없습니다.
8. 강구조에 대한 설명으로 옳지 않은 것은?
- ① 커버플레이트는 단면적, 단면계수, 단면2차모멘트를 증가시키기 위하여 부재의 플랜지에 용접이나 볼트로 연결된 플레이트이다.
- ② 가새는 골조에서 기둥과 기둥 간에 대각선상으로 설치한 사재로 수평력에 대한 저항부재이다.
- ③ 거셋플레이트는 조립기둥, 조립보, 조립스트럿의 두 개의 나란한 요소를 결집하기 위한 판재이다.
- ④ 스티프너는 하중을 분배하거나, 전단력을 전달하거나, 좌굴을 방지하기 위해 부재에 부착하는 ㄱ형강이나 판재 같은 구조요소이다.
등록된 댓글이 없습니다.
9. 다음 용도 중 기본등분포활하중이 가장 작은 곳은?
- ① 도서관 열람실
- ② 학교 교실
- ③ 산책로 용도의 지붕
- ④ 일반 사무실
등록된 댓글이 없습니다.
10. 목구조에서 맞춤과 이음 접합부 일반사항에 대한 설명으로 옳은 것은?
- ① 길이를 늘이기 위하여 길이방향으로 접합하는 것을 맞춤이라고 하고, 경사지거나 직각으로 만나는 부재 사이에서 양 부재를 가공하여 끼워 맞추는 접합을 이음이라고 한다.
- ② 맞춤 부위의 보강을 위하여 파스너는 사용할 수 있으나 접착제는 사용할 수 없다.
- ③ 맞춤 부위의 목재에는 결점이 있어도 사용이 가능하다.
- ④ 인장을 받는 부재에 덧댐판을 대고 길이이음을 하는 경우에 덧댐판의 면적은 요구되는 접합면적의 1.5배 이상이어야 한다.
등록된 댓글이 없습니다.

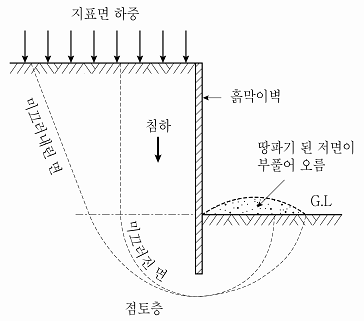

11. 그림과 같이 연약한 점성토 지반에서 땅파기 외측 흙의 중량으로 인하여 땅파기 된 저면이 부풀어 오르는 현상은?
- ① 사운딩 현상
- ② 융기 현상(히빙)
- ③ 분사 현상(보일링)
- ④ 액상화 현상
등록된 댓글이 없습니다.
12. 철근콘크리트 압축부재에 사용되는 띠철근의 수직간격 규정에 대한 설명으로 옳은 것은?
- ① 축방향 철근지름의 16배 이하로 배근하여야 한다.
- ② 띠철근이나 철선지름의 48배 이상으로 배근하여야 한다.
- ③ 기둥단면의 최소 치수 이상으로 배근하여야 한다.
- ④ 500mm 이상으로 배근하여야 한다.
등록된 댓글이 없습니다.

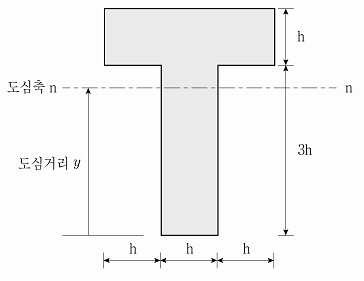

13. 그림과 같은 T형 단면의 도심거리 y는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.

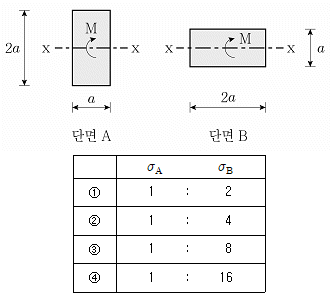

14. 그림과 같은 x-x 도심축에 대해 동일한 크기의 휨모멘트(M)가 작용할 때, 단면 A와 단면 B에 각각 작용하는 최대 휨응력의 비 σA:σB는? (단, 부재의 자중은 무시하며, 재료는 선형 탄성으로 거동하는 것으로 가정한다.)
- ① ①
- ② ②
- ③ ③
- ④ ④
등록된 댓글이 없습니다.
15. 구조용 강재의 재료정수로 옳지 않은 것은?
- ① 탄성계수 200,000MPa
- ② 전단탄성계수 81,000MPa
- ③ 푸아송비 0.3
- ④ 선팽창계수 0.000012/℃
등록된 댓글이 없습니다.
16. 철근콘크리트구조에 대한 설명으로 옳지 않은 것은?
- ① 구조물(또는 구조 부재)이 붕괴 또는 이와 유사한 파괴 등의 안전성능 요구조건을 더 이상 만족시킬 수 없는 상태를 극한한계상태라고 한다.
- ② 하중조합에 따른 계수하중을 저항하는 데 필요한 부재나 단면의 강도를 소요강도라고 한다.
- ③ 보나 지판이 없이 기둥으로 하중을 전달하는 2방향으로 철근이 배치된 콘크리트 슬래브를 플랫 플레이트 슬래브라고 한다.
- ④ 공칭강도에서 최외단 인장철근의 순인장변형률이 인장지배변형률 한계 미만인 단면을 인장지배단면이라고 한다.
등록된 댓글이 없습니다.
17. 건축구조기준 총칙에서 공칭강도에 대한 설명으로 옳은 것은?
- ① 강도설계법 또는 한계상태설계법으로 설계할 때 사용하중에 하중계수를 곱한 값이다.
- ② 구조체나 구조부재의 하중에 대한 저항능력으로 적합한 구조역학원리나 현장실험 또는 축소모형의 실험결과로부터 유도된 공식과 규정된 재료강도 및 부재치수를 사용하여 계산된 값이다.
- ③ 구조물이나 구조부재의 변형에 대한 저항능력을 말하며, 발생한 변위 또는 회전에 대한 적용된 힘 또는 모멘트의 비율이다.
- ④ 고정하중 및 활하중과 같이 건축구조기준에서 규정하는 각종 하중으로서 하중계수를 곱하지 않은 값이다.
등록된 댓글이 없습니다.
18. 철근의 정착에 대한 설명으로 옳지 않은 것은?
- ① 정착길이는 위험단면에서 철근의 설계기준항복강도를 발휘하는 데 필요한 최소한의 묻힘길이를 말한다.
- ② 인장 이형철근의 정착길이는 항상 300mm 이상이어야 한다.
- ③ 압축 이형철근의 정착길이는 항상 200mm 이상이어야 한다.
- ④ 단부에 표준갈고리가 있는 인장 이형철근의 정착길이는 항상 4db 이상, 또한 100mm 이상이어야 한다.
등록된 댓글이 없습니다.
19. 강구조 설계에서 적용되는 강도감소계수가 가장 작은 것은?
- ① 중심축 인장력을 받는 인장재 설계인장강도에서 총단면 항복한계상태의 øt
- ② 중심축 인장력을 받는 인장재 설계인장강도에서 유효순단면 파단한계상태의 øt
- ③ 중심축 압축력을 받는 압축재 설계압축강도의 øc
- ④ 휨부재 설계휨강도의 øb
등록된 댓글이 없습니다.
20. 막재를 구조내력상 주요한 부분에 사용할 경우, 기준에 적합하지 않은 것은?
- ① 막재의 인장강도가 폭 1cm당 320N인 경우
- ② 막재의 두께가 0.6mm인 경우
- ③ 막재의 인장크리프에 따른 신장률이 14%인 경우
- ④ 막재의 파단신율이 37%인 경우
등록된 댓글이 없습니다.
