생산자동화기능사(2011. 10. 9.) 시험일자 : 2011년 10월 9일
1과목 : 기계가공법 및 안전관리(대략구분)
1. 다음 중 보통 보링머신을 분류한 것으로 맞지 않는 것은?
- ① 테이블형
- ② 플레이너형
- ③ 플로우형
- ④ 코어형
등록된 댓글이 없습니다.
2. 기계 장치의 안전에 대한 사항으로 적합하지 않은 것은?
- ① 일감과 절삭 공구가 회전하는 기계작업을 할 때에는 장갑을 끼지 않는다.
- ② 기계의 전원장치에는 동력 차단장치가 있어야 한다.
- ③ 연삭기의 숫돌에는 견고한 안전커버가 있어야 한다.
- ④ 선반의 공구대 위에 공구를 올려놓고 작업을 해야 한다.
등록된 댓글이 없습니다.
3. 선반 작업에서 절삭가공시 회전수를 구하는 공식은? (단, d = 공작물 직경(㎜), n = 주축의 회전수(rpm), v = 절삭속도이다.)
- ① n = 1000v
- ② n = 1000πd
- ③ n = (1000v)/(πd)
- ④ n = (πd)/(1000v)
등록된 댓글이 없습니다.
4. 절삭 공구재료의 구비조건으로 적합하지 않은 것은?
- ① 내마모성이 클 것
- ② 형상을 만들기 쉬울 것
- ③ 고온에서 경도가 낮고 취성이 클 것
- ④ 피삭재보다 단단하고 인성이 있을 것
등록된 댓글이 없습니다.
5. 선반 작업에서 원통의 지름이 1/2로 줄어들 때 회전수의 변화는?
- ① 일정하다.
- ② 2배로 증가한다.
- ③ 22배로 증가한다.
- ④ 감소한다.
등록된 댓글이 없습니다.
6. 광물성유를 화학적으로 처리하여 원액과 물을 혼합하여 사용하며, 표면활성제와 부식방지제를 첨가하여 사용하는 절삭유제는?
- ① 등유
- ② 라드유
- ③ 스핀들유
- ④ 에멀젼
등록된 댓글이 없습니다.
7. 밀링 커터 중 기어의 이 모양과 같이 공작물의 형상과 동일한 윤곽을 가진 커터는?
- ① T형 밀링커터
- ② 정면 밀링커터
- ③ 플라이 커터
- ④ 총형 밀링커터
등록된 댓글이 없습니다.
8. 선반에서 가공할 수 없는 작업은?
- ① 나사 가공
- ② 기어 가공
- ③ 테이퍼 가공
- ④ 구멍 가공
등록된 댓글이 없습니다.
9. 나사 마이크로미터는 나사의 어느 부분을 측정하는 가?
- ① 피치
- ② 바깥지름
- ③ 골지름
- ④ 유효지름
등록된 댓글이 없습니다.
10. 밀링머신에서 사용하는 절삭공구가 아닌 것은?
- ① 엔드밀
- ② 정면커터
- ③ 총형커터
- ④ 브로치
등록된 댓글이 없습니다.
2과목 : 기계제도(대략구분)
11. 한 부품에 같은 종류의 구멍이 여러 개가 있다. 구멍의 지시선 위에 “20 - 10 드릴”이라는 구멍 표시의 올바른 해석은?
- ① 구멍의 지름이 20㎜이고, 구멍의 수가 10개이다.
- ② Ø20㎜의 드릴 구멍과 Ø10㎜의 드릴 구멍이 있다.
- ③ Ø10㎜의 드릴 구멍이 20㎜ 간격으로 있다.
- ④ Ø10㎜의 드릴 구멍이 20개 있다.
등록된 댓글이 없습니다.
12. 그림과 같은 면의 지시기호에서 A부에 기입하는 내용은 무엇인가?
- ① 가공 방법
- ② 산술 평균거칠기 값
- ③ 컷오프 값
- ④ 줄무늬 방향의 기호
등록된 댓글이 없습니다.

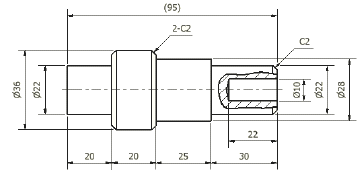

13. 다음 도면에 사용된 치수가 아닌 것은?
- ① 참고 치수
- ② 모떼기 치수
- ③ 지름 치수
- ④ 반지름 치수
등록된 댓글이 없습니다.
14. 베어링 호칭번호가 6205인 경우 안지름은 몇 ㎜인가?
- ① 15
- ② 20
- ③ 25
- ④ 205
등록된 댓글이 없습니다.
15. 투상도법에서 그림과 같이 경사진 부분의 실제 모양을 도시하기 위하여 사용하는 투상도의 명칭은?
- ① 부분 투상도
- ② 국부 투상도
- ③ 부분 확대도
- ④ 보조 투상도
등록된 댓글이 없습니다.
16. 다음 도면에서 A 치수는 얼마인가?
- ① 26
- ② 27
- ③ 28
- ④ 29
등록된 댓글이 없습니다.
17. 기계 제도에서 도형에 나타나지 않으나 공작시의 이해를 돕기 위하여 가공 전 형상이나, 공구의 위치 등을 나타내는데 사용하는 선은?
- ① 파단선
- ② 숨은선
- ③ 중심선
- ④ 가상선
등록된 댓글이 없습니다.
18. 그림과 같은 입체도에서 화살표 방향이 정면도일 경우 평면도로 가장 적합한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
19. 구멍 Ø80에 대해 h5, h6, h7, h8 끼워 맞춤 공차를 적용할 때, 치수공차 값이 가장 작은 것은?
- ① h5
- ② h6
- ③ h7
- ④ h8
등록된 댓글이 없습니다.
20. 기하공차의 종류를 성격에 따라 구분하고자 할 때 이에 해당하지 않는 것은?
- ① 흔들림 공차
- ② 위치 공차
- ③ 자세 공차
- ④ 허용 공차
등록된 댓글이 없습니다.
21. 내경이 20㎜인 실린더에 6㎏f/cm2의 유압이 공급될 때 실린더 로드에 작용하는 힘(㎏f)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)
- ① 9.9
- ② 18.8
- ③ 24.4
- ④ 37.6
등록된 댓글이 없습니다.
22. 전진운동과 후진운동을 할 때 실린더 피스톤이 낼 수 있는 힘의 크기가 같은 실린더는?
- ① 단동 실린더
- ② 편로드 복동 실린더
- ③ 양로드 복동 실린더
- ④ 쿠션 내장형 실린더
등록된 댓글이 없습니다.
23. 다음 그림의 밸브 기호에서 제어 위치의 개수는?
- ① 1개
- ② 2개
- ③ 3개
- ④ 4개
등록된 댓글이 없습니다.
24. 다음 중 “2압 밸브”를 “AND 밸브”라고도 하는 이유를 설명한 것이다. 옳은 것은?
- ① 공기 흐름을 정지 또는 통과시켜 주므로
- ② 두 개의 공기 입구 모두에 공압이 작용해야만 출력이 나오므로
- ③ 독립적으로 사용되므로
- ④ 역류를 방지하기 때문에
등록된 댓글이 없습니다.
25. 다음 중 유압유에 비해 압축공기의 특성을 설명한 것으로 틀린 것은?
- ① 탱크 등에 저장이 용이하다.
- ② 온도에 극히 민감하다.
- ③ 폭발과 인화의 위험이 거의 없다.
- ④ 먼 거리까지도 쉽게 이송이 가능하다.
곰지양2023. 9. 2. 04:08삭제
공압은 온도에 둔감하다
26. 다음 중 회로의 최고 압력을 제어하는 밸브로써, 유압 시스템 내의 최고 압력을 유지시켜 주는 밸브는?
- ① 릴리프 밸브
- ② 체크 밸브
- ③ 압력 스위치
- ④ 카운터 밸런스 밸브
등록된 댓글이 없습니다.
27. 다음 중 공압 조정 유닛의 구성요소에 속하지 않는 것은?
- ① 필터
- ② 냉각기
- ③ 압력 조절 밸브
- ④ 윤활기
등록된 댓글이 없습니다.
28. 압축기로부터 토출되는 고온의 압축공기를 공기건조기 입구 온도 조건에 알맞게 냉각시켜 수분을 제거하는 장치는?
- ① 애프터 쿨러
- ② 자동 배출기
- ③ 스트레이너
- ④ 공기 필터
등록된 댓글이 없습니다.
29. 다음 중 유압 시스템의 압력제어 밸브에 속하지 않는 것은?
- ① 릴리프 밸브
- ② 감압 밸브
- ③ 카운터 밸런스 밸브
- ④ 체크 밸브
곰지양2023. 9. 2. 04:07삭제
체크 밸브는 방향제어 밸브
30. 다음 중 공압 장치의 특징을 설명한 것으로 틀린 것은?
- ① 압축 공기의 에너지를 쉽게 얻을 수 있다.
- ② 동력 전달 방법이 간단하고 용이하다.
- ③ 힘의 증폭 및 속도 조절이 용이하다.
- ④ 정확한 위치 결정 및 중간 정지가 용이하다.
곰지양2023. 9. 2. 04:09삭제
공기의 압축성에 의해 정확한 중간 위치 정지가 어려움
3과목 : 메카트로닉스 일반(대략구분)
31. 다음 중 수치제어 공작기계(NC 공작기계)는 자동 생산 시스템의 어떤 분야에 속하는가?
- ① 자동 가공
- ② 자동 조립
- ③ 자동 설계
- ④ 자동 검사
등록된 댓글이 없습니다.
32. CCD 카메라로 읽은 화상을 보고 대상 물체의 모양이나 양호 또는 불량 상태를 판별하는 센서는?
- ① 로드 셀
- ② 광전 센서
- ③ 비전 센서
- ④ 근접 센서
등록된 댓글이 없습니다.
33. 공장 자동화의 추진 목적과 가장 거리가 먼 것은?
- ① 생산성 향상
- ② 품질의 균일화
- ③ 제품 고급화
- ④ 원가 절감
등록된 댓글이 없습니다.
34. 다음 래더 다이어그램에 따라 PLC 명령문을 코딩할 때 잘못된 것은?
- ① 001 : AND 001로 코딩한다.
- ② 002 : OR 002로 코딩한다.
- ③ 003 : AND NOT으로 코딩한다.
- ④ 012 : OUT 012로 코딩한다.
등록된 댓글이 없습니다.
35. 산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향에 있는 물체를 잡는데 필요한 자유도는?
- ① 3
- ② 4
- ③ 5
- ④ 6
등록된 댓글이 없습니다.
36. 산업 현장에서 사용되고 있는 로봇이 경제적이고 실질적으로 이용될 수 있는 분야에 대한 기준이 아닌 것은?
- ① 위험한 작업
- ② 간단한 반복 작업
- ③ 검사가 필요하지 않는 작업
- ④ 변화가 자주 일어나는 작업
등록된 댓글이 없습니다.
37. 불연속 동작의 대표적인 것으로 제어량이 목표값에서 어떤 양만큼 벗어나면 미리 정해진 일정한 조작량이 대상에 가해지는 제어는?
- ① 온 오프 제어
- ② 비례 제어
- ③ 미분 동작 제어
- ④ 적분 동작 제어
곰지양2023. 9. 2. 04:17삭제
추치제어의 제어방식
38. 자동제어의 종류를 신호 특성에 따라 분류할 때 이에 속하는 것은?
- ① 서보기구
- ② 아날로그 제어
- ③ 자력 제어
- ④ 타력 제어
곰지양2023. 9. 2. 04:18삭제
자동제어의 신호 특성 분류는 디지털, 아날로그 2가지이다
39. PLC 프로그램에 대한 설명 중 틀린 것은?
- ① 입력 조건 없이는 모선에 출력을 지정할 수 없다.
- ② 동일한 출력 코일을 두 번 이상 사용할 수 있다.
- ③ 더미 접점을 사용하여 출력할 수 있다.
- ④ 신호의 흐름은 좌에서 우로 또는 위에서 아래로 흐르게 한다.
등록된 댓글이 없습니다.
40. 금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?
- ① 수동 스위치
- ② 근접 스위치
- ③ 광전 스위치
- ④ 액면 스위치
등록된 댓글이 없습니다.
41. 일반적인 PLC 제어와 릴레이 제어의 특성을 비교 설명한 것으로 틀린 것은?
- ① PLC 제어는 릴레이 제어보다 고장 부위 발견이 어렵다.
- ② PLC 제어는 릴레이 제어보다 제어반의 크기는 작다.
- ③ PLC 제어는 릴레이 제어보다 고속 동작이 가능하다.
- ④ PLC 제어는 릴레이 제어보다 시스템 구성 시간이 짧다.
등록된 댓글이 없습니다.
42. 다음 중 PLC의 기능이 아닌 것은?
- ① 입, 출력 데이터 처리 기능
- ② 서보 기능
- ③ 시퀀스 처리 기능
- ④ 타이머와 카운터 기능
곰지양2023. 9. 2. 04:23삭제
서보기능 = 서보메커니즘 = 피드백제어
43. 시퀀스 제어와 되먹임 제어를 비교할 때 되먹임 제어계에서 반드시 필요한 제어요소는?
- ① 구동장치
- ② 신호처리 및 제어장치
- ③ 입, 출력 비교장치
- ④ 응답속도 가속장치
등록된 댓글이 없습니다.
44. PLC하드웨어 구조에서 외부 입, 출력 기기의 노이즈가 PLC의 CPU쪽에 전달되지 않도록 하기 위하여 사용되는 소자는?
- ① 다이오드
- ② 트랜지스터
- ③ LED
- ④ 포토 커플러
곰지양2023. 9. 2. 04:28삭제
포토 커플러 : 소자 내부의 발광다이오드의 발광량에 따라 내부의 트랜지스터의 전류를 제어
45. 자동화 시스템의 구성 장치와 거리가 가장 먼 것은?
- ① 수치 제어 선반
- ② PLC
- ③ 무인 운반차
- ④ 범용 밀링
등록된 댓글이 없습니다.
46. 1 또는 0과 같이 하나의 입력에 대하여 항상 그에 대응하는 출력을 발생하게 하고, 다음에 새로운 입력이 주어질 때까지 그 상태를 안정적으로 유지하는 회로로서 컴퓨터 집적 회로 속에서 기억 소자로 사용되는 것은?
- ① 금지 회로
- ② 플립 플롭 회로
- ③ 인터록 회로
- ④ 선행 우선 회로
곰지양2023. 9. 2. 04:32삭제
플립 플롭 : 2개의 릴레이가 서로 입력과 출력이 연결되어 있어 신호를 뫼비우스의 띠처럼 계속해서 주고 받고 있다
47. 유접점 회로와 비교하여 무접점 회로의 특징을 설명한 것 중 옳지 않은 것은?
- ① 수명이 길다.
- ② 응답 속도가 빠르다.
- ③ 소형화에 적합하다.
- ④ 전기적 노이즈에 강하다.
등록된 댓글이 없습니다.
48. 그림과 같은 계전기 접점 회로를 간단히 한 논리식은?
- ① A
- ② A'
- ③ AㆍB
- ④ A+B
곰지양2023. 9. 2. 04:37삭제
A + ( AB ) = ( A + A ) x ( A + B ) = A X ( A + B ) = AA + AB = A + AB = A(1+B) = A
49. 전자석에 의해 접점을 개폐하는 전자 접촉기와 부하의 과전류에 의해 동작하는 열동 계전기가 조합된 장치는?
- ① 보조 계전기
- ② 시간 계전기
- ③ 플리커 계전기
- ④ 전자 개폐기
곰지양2023. 9. 2. 04:47삭제
전자 접촉기 + 열동 계전기(2개의 금속의 열팽창계수의 차이를 이용한 휨현상을 이용한 스위치) = 전자 개폐기
50. 두 개 이상의 전자 계전기가 동시에 동작하는 것을 방지하기 위해 사용하는 회로는?
- ① 자기 유지회로
- ② 인터록 회로
- ③ 경보 회로
- ④ 검출 회로
등록된 댓글이 없습니다.
51. 동작 특성을 여러 가지 기호로 표현할 때 다음 중 그 특성이 다른 하나는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
52. 다음 중 입력 신호 주파수의 1/2의 출력 주파수를 얻는 플립 플롭은?
- ① JK 플립플롭
- ② D 플립플롭
- ③ T 플립플롭
- ④ RS 플립플롭
등록된 댓글이 없습니다.
53. 그림과 같은 기호의 명칭은?
- ① 수동 복귀 접점
- ② 한시 복귀 접점
- ③ 전자접촉기 접점
- ④ 제어기 접점(드럼형)
곰지양2023. 9. 2. 04:54삭제
수동 복귀 릴레이 접점
54. 시퀀스 제어회로에서 기동 스위치를 ON하여도 제어 회로가 인칭회로처럼 동작하여 연속적으로 정상 동작을 할 수 없다. 이 때 어떤 회로를 추가로 구성하면 연속적으로 정상동작을 시킬 수 있는가?
- ① 인터록 회로
- ② 자기유지 회로
- ③ 부정 회로
- ④ 지연 회로
등록된 댓글이 없습니다.
55. 다음 그림에 대한 논리식으로 맞는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
56. 다음 계전기 문자 기호에서 유지 계전기에 해당하는 것은?
- ① BR
- ② GR
- ③ KR
- ④ PR
곰지양2023. 9. 2. 05:01삭제
BR : 평형 계전기(Balance Relay) / GR : 지락 계전기(Ground Relay) / KR : 유지 계전기(Keep Relay) / PR : 역전 방지 계전기(Plugging Relay)
57. 입력 신호가 하이(High)이면 출력은 로우(Low)이고, 입력 신호가 로우(Low)이면 출력이 하이(High)가 나오는 논리 회로는?
- ① AND
- ② OR
- ③ NOT
- ④ NAND
등록된 댓글이 없습니다.
58. 다음 중 논리식이 틀린 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
59. 미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어방식은?
- ① 자동 제어
- ② 시퀀스 제어
- ③ 조건 제어
- ④ 피드백 제어
등록된 댓글이 없습니다.
60. 다음 그림의 기호는 무엇을 나타내는가?
- ① 직류 전동기
- ② 유도 전동기
- ③ 직류 발전기
- ④ 교류 발전기
등록된 댓글이 없습니다.
