생산자동화산업기사(2013. 6. 2.) 시험일자 : 2013년 6월 2일
1과목 : 기계가공법 및 안전관리
1. 내연기관의 실린더 내면에 진원도, 진직도, 표면거칠기 등을 더욱 향상시키기 위한 가공방법은?
- ① 래핑
- ② 호닝
- ③ 수퍼피니싱
- ④ 버핑
등록된 댓글이 없습니다.
2. 연삭숫돌의 결합체와 기호를 짝지은 것이 잘못된 것은?
- ① 레지노이드 - G
- ② 비트리파이드 - V
- ③ 셀락 - E
- ④ 고무 – R
등록된 댓글이 없습니다.
3. 선반에서 지름 125mm, 길이 350mm인 연강봉을 초경합금 바이트로 절삭하려고 한다. 분당 회전수(r/min=rpm)는 약 얼마인가? (단, 절삭속도는 150m/min 이다.)
- ① 720
- ② 382
- ③ 540
- ④ 1200
등록된 댓글이 없습니다.
4. 밀링머신에서 할 수 없는 가공은?
- ① 총형 가공
- ② 기어 가공
- ③ 널링 가공
- ④ 나선홈 가공
등록된 댓글이 없습니다.
5. 스핀들이 수직이며, 스핀들은 안내면을 따라 이송되며, 공구위치는 크로스 레일 공구대에 의해 조절되는 보링 머신은?
- ① 수직 보링 머신
- ② 정밀 보링 머신
- ③ 지그 보링 머신
- ④ 코어 보링 머신
등록된 댓글이 없습니다.
6. 허용한계치수의 해석에서 “통과측에는 모든 치수 또는 결정량이 동시에 검사되고 정지측에는 각각의 치수가 개개로 검사되어야 한다.” 는 무슨 원리인가?
- ① 아베(Abbe)의 원리
- ② 테일러(Taylor)의 원리
- ③ 헤르츠(Hertz)의 원리
- ④ 후크(Hook)의 원리
등록된 댓글이 없습니다.
7. 직접측정의 장점에 해당되지 않는 것은?
- ① 측정기의 측정범위는 다른 측정법에 비하여 넓다.
- ② 측정물의 실제치수를 직접 읽을 수 있다.
- ③ 수량이 적고, 많은 종류의 제품 측정에 적합하다.
- ④ 측정장의 숙련과 경험이 필요하다.
등록된 댓글이 없습니다.
8. 회전 중에 연삭숫돌이 파괴될 것을 대비하여 설치하는 안전 요소는?
- ① 덮개
- ② 드레서
- ③ 소화 장치
- ④ 절삭유 공급 장치
등록된 댓글이 없습니다.
9. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?
- ① 고마찰성
- ② 고온경도
- ③ 내마모성
- ④ 강인성
등록된 댓글이 없습니다.
10. 다음 중 일반적으로 표면정밀도가 낮은 것부터 높은 순서로 바른 것은?
- ① 래핑→연삭→호닝
- ② 연삭→호닝→래핑
- ③ 호닝→연삭→래핑
- ④ 래핑→호닝→연삭
등록된 댓글이 없습니다.
11. 가공물이 대형이거나, 무거운 중량제품을 드릴 가공할 때에, 가공물을 고정시키고 드릴 스핀들을 암 윙에서 수평으로 이동시키면서 가공할 수 있는 것은?
- ① 직립 드릴링 머신
- ② 레이얼 드릴링 머신
- ③ 터릿 드릴링 머신
- ④ 만능 포터블 드릴링 머신
등록된 댓글이 없습니다.
12. 선반 작업에서 발생하는 재해가 아닌 것은?
- ① 칩에 의한 것
- ② 정밀 측정기에 의한 것
- ③ 가공물의 회전부에 휘감겨 들어가는 것
- ④ 가공물과 절삭 공구와의 사이에 휘감기는 것
등록된 댓글이 없습니다.
13. 사인바로 각도를 측정할 때 몇 도를 넘으면 오차가 가장 심하게 되는가?
- ① 10°
- ② 20°
- ③ 30°
- ④ 45°
등록된 댓글이 없습니다.
14. 다이얼게이징의 사용상 주의사항이 아닌 것은?
- ① 스핀들이 원활히 움직이는가를 확인한다.
- ② 스탠드를 앞뒤로 움직여 지시값의 차를 확인한다.
- ③ 스핀들을 갑자기 작동시켜 반복 정밀도를 본다.
- ④ 다이얼게이지의 편차가 클 때는 교환 또는 수리가 불가능하므로 무조건 폐기시킨다.
등록된 댓글이 없습니다.
15. 밀링작업에서 상향절삭과 하향절삭의 특징을 비교했을 때 상향절삭에 해당하는 것은?
- ① 동력의 소비가 적다.
- ② 마찰열의 작용으로 가공면이 거칠다.
- ③ 가공할 때 충격이 있어 높은 강성이 필요하다.
- ④ 뒤틈(backlash) 제거장치가 없으면 가공이 곤란하다.
등록된 댓글이 없습니다.
16. 선반에서 원형 단면을 가진 일감의 지름 100mm인 탄소강을 매분 회전수 314 r/min(=rpm)으로 가공할 때, 절삭저항력이 736 N 이었다. 이 때 선반의 절삭효율을 80%라 하면 필요한 절삭동력은 약 몇 PS인가?
- ① 1.1
- ② 2.1
- ③ 4.4
- ④ 6.2
등록된 댓글이 없습니다.
17. 윤활방법 중 무명이나 털 등을 섞어 만든 패드의 일부를 기름통에 담가 저널의 아랫면에 모세관 현상을 이용하여 급유하는 것은?
- ① 적하 급유(drop feed oiling)
- ② 비밀 급유(splash oiling)
- ③ 패드 급유(pad oiling)
- ④ 강제 급유(oil bath oiling)
등록된 댓글이 없습니다.
18. 드릴링 머신의 안전 사항에서 틀린 것은?
- ① 장갑을 끼고 작업을 하지 않는다.
- ② 가공물을 손으로 잡고 드릴링하지 않는다.
- ③ 얇은 판의 구멍 뚫기에는 나무 보조판을 사용한다.
- ④ 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
등록된 댓글이 없습니다.
19. 전해연삭 가공의 특징이 아닌 것은?
- ① 경도가 낮은 재료일수록 연삭능률이 기계연삭보다 높다.
- ② 박판이나 형상이 복잡한 공작물을 변형없이 연삭할 수 있다.
- ③ 연삭저항이 적으므로 연삭열 발생이 적고, 숫돌 수명이 길다.
- ④ 정밀도는 기계연삭보다 낮다.
등록된 댓글이 없습니다.
20. 선반에서 이동용 방진구를 설치하는 곳은?
- ① 새들
- ② 주축대
- ③ 심압대
- ④ 베드
등록된 댓글이 없습니다.
2과목 : 기계제도 및 기초공학
21. 그림과 같은 표면의 결 도시 기호에서 “B”의 의미로 옳은 것은?
- ① 보링 가공
- ② 벨트 연삭
- ③ 블러시 다듬질
- ④ 브로칭 가공
등록된 댓글이 없습니다.
22. 스퍼기어를 제도할 경우 스퍼기어 요목표에 일반적으로 기입하지 않는 것은?
- ① 피치원 지름
- ② 모듈
- ③ 압력각
- ④ 기어의 치폭
등록된 댓글이 없습니다.
23. 치수가 로 나타날 경우 위치수 허용치는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ① 0.008
- ② 0.002
- ③ 0.010
- ④ 0.006
등록된 댓글이 없습니다.
24. 그림과 같은 입체도에서 화살표 방향이 정면일 때 정투상법으로 나타낸 투상도 중 잘못된 도면은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
25. 개스킷, 박판, 형강 등과 같이 절단면이 얇은 경우 이를 나타내는 방법으로 옳은 것은?
- ① 실제 치수의 관계없이 1개의 가는 1점 쇄선으로 나타낸다.
- ② 실제 치수의 관계없이 1개의 극히 굵은 실선으로 나타낸다.
- ③ 실제 치수의 관계없이 1개의 굵은 1점 쇄선으로 나타낸다.
- ④ 실제 치수의 관계없이 1개의 극히 굵은 2점 쇄선으로 나타낸다.
등록된 댓글이 없습니다.
26. 끼워 맞춤에서 H7/r6은 어떤 끼워 맞춤인가?
- ① 구멍기준식 중간 끼워 맞춤
- ② 구멍기준식 억지 끼워 맞춤
- ③ 구멍기준식 헐거운 끼워 맞춤
- ④ 구멍기준식 고정 끼워 맞춤
등록된 댓글이 없습니다.
27. 도면의 양식에서 다음 중 반드시 표시하지 않아도 되는 항목은?
- ① 표제란
- ② 그림영역을 한정하는 윤곽선
- ③ 비교 눈금
- ④ 중심 마크
등록된 댓글이 없습니다.
28. KS 재료 기호가 “SF 340 A” 인 것은
- ① 기계구조용 주강
- ② 일반구조용 압연 강재
- ③ 탄소강 단강품
- ④ 기계구조용 탄소 강판
등록된 댓글이 없습니다.
29. 기계제도에서 치수선을 나타내는 방법에 해당하지 않는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
30. 치수 보조기호 중 구(sphere)의 지름 기호는?
- ① R
- ② SR
- ③ ø
- ④ Sø
등록된 댓글이 없습니다.
31. 다음 중 SI 단위계의 물리량과 기본단위가 올바르게 된 것은?
- ① 전류 - T
- ② 길이 - V
- ③ 시간 - s
- ④ 질량 – m
등록된 댓글이 없습니다.
32. 힘의 성질을 나타낸 것 중에서 잘못 설명한 것은?
- ① 힘은 방향, 크기, 작용점으로 결정되고 화살표로 표현한다.
- ② 탄성을 가지는 물체의 변형은 힘에 반비례한다.
- ③ 동일 크기 외력에 대해 물체의 질량이 크면 속도가 서서히 변화하고, 작으면 빨리 변화한다.
- ④ 힘은 물체의 가속도를 발생시키거나 물체를 변형시킨다.
등록된 댓글이 없습니다.
33. 다음 가속도를 바르게 표현한 것은?
- ① 가속도 = 속도의 변화 / 시간
- ② 가속도 = 거리 / 시간
- ③ 가속도 = 속도 / 거리
- ④ 가속도 = 각도의 변화 / 시간
등록된 댓글이 없습니다.
34. 다음 그림과 같이 양손의 힘을 다르게 하면서 다이스 지지쇠를 회전시킬 때 발생하는 토크는 얼마인가?
- ① 400 N·m
- ② 450 N·m
- ③ 500 N·m
- ④ 55 N·m
등록된 댓글이 없습니다.
35. 지름 10mm의 강봉에 최대 500kgf의 하중을 매달았을 때의 안전율은? (단, 강의 극한 강도는 3000kgf/cm2이며, 자중은 무시한다.)
- ① 3.93
- ② 4.71
- ③ 0.78
- ④ 6.36
등록된 댓글이 없습니다.
36. 도형의 면적 및 체적 계산식으로 틀린 것은? (단, 반지름 r, 호의 길이 ℓ, 높이 h 이다.)
- ① 부채꼴의 면적 :
- ② 원기둥의 체적 : πr2h
- ③ 원뿔의 체적 :
- ④ 구의 체적 :
등록된 댓글이 없습니다.
37. 동일한 규격의 전지 2개를 병렬로 연결하면 전압과 사용 시간은?
- ① 전압과 사용시간이 2배가 된다.
- ② 전압과 사용시간이 1/2로 된다.
- ③ 전압은 2배가 되고, 사용시간은 변하지 않는다.
- ④ 전압은 변하지 않고, 사용시간은 2배가 된다.
등록된 댓글이 없습니다.
38. 1kWh의 일량을 바르게 표현한 것은?
- ① 1kWh의 동력을 30분 사용했을 때의 일량
- ② 1kWh의 동력을 1시간 사용했을 때의 일량
- ③ 1kWh의 동력을 2시간 사용했을 때의 일량
- ④ 1kWh의 동력을 3시간 사용했을 때의 일량
등록된 댓글이 없습니다.
39. 그림과 같은 회로에서 R1=1Ω, R2=4Ω, R3=1Ω, R4=4Ω의 저항이 존재할 때, a와 b 사이의 합성 저항 R[Ω]은 얼마인가?
- ① 5/2
- ② 5
- ③ 1/5
- ④ 2/5
등록된 댓글이 없습니다.
40. 그림과 같이 두 피스톤의 지름이 (P1) 32cm, (P2) 12cm 일 때, 큰 피스톤(P1)을 1cm 움직이면 작은 피스톤(P2)이 움직인 거리(cm)는 얼마인가?
- ① 9.11
- ② 8.11
- ③ 7.11
- ④ 6.11
등록된 댓글이 없습니다.
3과목 : 자동제어
41. 선형 제어계의 안정도를 결정하는 방법이 아닌 것은?
- ① 나이퀴스트(nyquist) 판별법
- ② 근 궤적도
- ③ 보드(bode)선도
- ④ 과도응답 판별법
등록된 댓글이 없습니다.
42. 시퀀스제어 회로에서 스위치를 ON 조작하는 것과 동시에 작동하고 타이머의 설정시간 후에 정지하는 회로는?
- ① 일정시간 동작회로
- ② 지연동작회로
- ③ 반복동작회로
- ④ 지연복귀동작회로
등록된 댓글이 없습니다.
43. 순차 제어시스템과 되먹임 제어시스템의 차이점은?
- ① 조절부
- ② 조작부
- ③ 출력부
- ④ 비교부
등록된 댓글이 없습니다.
44. 다음 설명에 합당한 제어기 명칭은?
- ① 미분제어기
- ② 비례-적분제어기
- ③ 적분제어기
- ④ 비례제어기
등록된 댓글이 없습니다.
45. 서보기구에 대한 설명으로 틀린 것은?
- ① 제어량이 위치, 자세 등의 기계적인 변위의 자동제어계를 서보기구라 한다.
- ② 출력부를 입력신호에 추종시키기 위해서 일반적으로 힘, 토크를 증폭하는 증폭부를 가지고 있다.
- ③ 출력 5~10[kW]정도 이하에서는 유압식이, 그 이상에서는 전기식이 유리하다.
- ④ 원격 조작 장치로서의 기능과, 증력기구로서의 기능이 있다.
등록된 댓글이 없습니다.
46. 한국산업표존(KS)의 유압·공기압 표시기호에서 보조기기 기호 중 일반 유량계의 표시로 맞는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
47. 다음 중 피드백 제어계의 특징이 아닌 것은?
- ① 구조가 간단하다.
- ② 대역폭이 증가한다.
- ③ 비선형성과 왜형에 대한 효과가 감소한다.
- ④ 정확성이 증가한다.
등록된 댓글이 없습니다.
48. 공압회로에 부착된 압력게이지가 7 kgf/cm2을 나타냈다. 이 압력은 어떤 압력인가?
- ① 게이지 압력
- ② 절대 압력
- ③ 표준 대기압
- ④ 상대 압력
등록된 댓글이 없습니다.
49. 다음 중 감쇠비 δ=0.2 이고, 고유 각주파수 ωn=1[rad/s]인 2차 지연요소의 전달함수는 무엇인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
50. 으로 표시되는 계통에 있어서의 특성근은 얼마인가?
- ① 4, 5
- ② 2, 3
- ③ -4, -5
- ④ 2, -3
등록된 댓글이 없습니다.

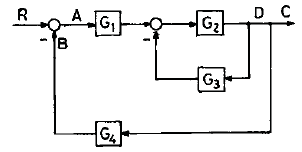

51. 블록 선도에서 옳지 않은 식은?
- ① B = C · G4
- ②
- ③
- ④
등록된 댓글이 없습니다.
52. 시정수의 값은 1차 시스템에서 입력 스텝 함수에 대한 출력 변화가 전체 변화량의 약 몇 [%]에 이를 때까지의 시간인가?
- ① 26
- ② 30
- ③ 63
- ④ 70
등록된 댓글이 없습니다.
53. 되먹임 제어계의 안정도와 가장 관련이 깊은 것은?
- ① 효율
- ② 이득여유
- ③ 역율
- ④ 시정수
등록된 댓글이 없습니다.
54. 다음 PLC 프로그램에 대한 회로로 가장 적합한 것은?
- ① 일치 회로
- ② Ex – OR 회로
- ③ OR 회로
- ④ AND 회로
등록된 댓글이 없습니다.
55. 다음 중 PLC의 특징이 아닌 것은?
- ① 비밀 유지가 쉽다.
- ② 안전성, 신뢰성을 높일 수 있다.
- ③ 제어반 설치면적이 크다.
- ④ 설비의 변경, 확장이 용이하다.
등록된 댓글이 없습니다.
56. 공압장치의 구성기기와 관계없는 것은?
- ① 애프터 쿨러
- ② 어큐뮬레이터
- ③ 서비스 유닛
- ④ 공기탱크
등록된 댓글이 없습니다.
57. 어떤 제어계에 대하여 단위 1인 크기의 계단입력에 대한 응답을 무엇이라 하는가?
- ① 과도응답
- ② 선형응답
- ③ 정상응답
- ④ 인디셜응답
등록된 댓글이 없습니다.
58. 다음 중 서보제어에 속하지 않는 제어량은?
- ① 속도
- ② 방위
- ③ 위치
- ④ 자세
등록된 댓글이 없습니다.
59. PLC에서 제어 내용을 기억해 두는 메모리로 필요에 따라 기억내용을 소멸 또는 기억시키는 것으로 맞는 것은?
- ① 제어용 메모리
- ② 프로그램 메모리
- ③ 입출력 메모리
- ④ 연산제어부
등록된 댓글이 없습니다.
60. 다음 공압 밸브 기호의 명칭은?
- ① 릴리프 밸브
- ② OR 밸브
- ③ AND 밸브
- ④ 감압 밸브
등록된 댓글이 없습니다.
4과목 : 메카트로닉스
61. 다음 중 측정량에 따른 부뉼에서 물리센서의 감지 대상에 속하지 않는 것은?
- ① 온도
- ② 자기
- ③ 전류
- ④ 길이
등록된 댓글이 없습니다.
62. 디지털 시스템에서 음수의 표현 방법이 아닌 것은?
- ① 3초과 코드에 의한 표현
- ② 1의 보수에 의한 표현
- ③ 2의 보수에 의한 표현
- ④ 부호와 절대 값에 의한 표현
등록된 댓글이 없습니다.
63. 스테핑 모터에 부여하는 펄스 주파수에 비례하는 것은?
- ① 회전각도
- ② 회전속도
- ③ 위치결정
- ④ 토크
등록된 댓글이 없습니다.
64. 서보모터에 대한 설명 중 틀린 것은?
- ① 서보 기구용으로 설계된 모터이다.
- ② 동작의 급변에 정확히 추종하기 위해 설계된 모터이다.
- ③ 기구의 추종 운동을 전자에너지, 센서 정보로 변환하는 모터이다.
- ④ 민첩성이 뛰어나야 한다.
등록된 댓글이 없습니다.
65. 자장의 세기에 대한 단위 중 올바르게 나타낸 것은?
- ① A/m
- ② AT/m
- ③ AV/m
- ④ A·Ω/m
등록된 댓글이 없습니다.
66. 다음 중 가장 정밀한 가공 표면을 얻을 수 있는 가공방법은 어느 것인가?
- ① 선반가공
- ② 연삭가공
- ③ 드릴가공
- ④ 줄가공
등록된 댓글이 없습니다.
67. 다음 회로에서 논리식은?
- ① A + B
- ② C + D
- ③ AB + CD
- ④ AC + BD
등록된 댓글이 없습니다.
68. 위치를 검출할 때 사용하는 감지기의 종류는?
- ① CdS
- ② 농도센서
- ③ 압력센서
- ④ 엔코더
등록된 댓글이 없습니다.
69. 밀링작업에서 하향절삭 작업과 비교한 상향절삭 작업의 특징을 설명한 것 중 틀린 것은?
- ① 침이 날을 방해하지 않는다.
- ② 커터의 수명이 짧다.
- ③ 백래시 제거장치가 필요하다.
- ④ 가공 면이 깨끗하지 못하다.
등록된 댓글이 없습니다.
70. 다음 센서 중 회전수(RPM)을 측정할 수 없는 것은?
- ① 차동트랜스
- ② 인코더
- ③ 타코미터
- ④ 리졸버
등록된 댓글이 없습니다.
71. 다음 중 특수가공에 해당하는 것은?
- ① 밀링 가공
- ② 방전 가공
- ③ 연삭 가공
- ④ 선반 가공
등록된 댓글이 없습니다.
72. 밀링 공정에서 테이블의 이송거리가 100mm, 이송속도를 100mm/min로 하면 절삭시간은 몇 초(sec)인가?
- ① 1
- ② 10
- ③ 30
- ④ 60
등록된 댓글이 없습니다.
73. 마이크로프로세서 내에서 산술연산의 기본연산은?
- ① 덧셈
- ② 뺄셈
- ③ 곱셈
- ④ 나눗셈
등록된 댓글이 없습니다.
74. 동일 조건에서 코일의 권수만을 10배 증가하였을 때 인덕턴스의 값은?
- ① 7배 증가
- ② 10배 증가
- ③ 50배 증가
- ④ 100배 증가
등록된 댓글이 없습니다.
75. 공기 중에서 자속 밀도 5Wb/m2의 평등 자장 속에, 길이 10cm의 직선 도선을 자장의 방향과 직각으로 놓고 여기에 4A의 전류를 흐르게 하면 도선이 받는 힘(N)은?
- ① 1
- ② 2
- ③ 3
- ④ 4
등록된 댓글이 없습니다.
76. 이상적인 연산증폭기의 입력 임피던스의 값으로 맞는 것은?
- ① 0
- ② ∞
- ③ 100
- ④ 1M
등록된 댓글이 없습니다.
77. 서미스터를 통해 들어오는 온도 측정값을 마이크로컴퓨터의 메모리에 저장하기 위해 필요한 인터페이스 장치로 맞는 것은?
- ① D-A 변환기
- ② A-D 변환기
- ③ AC-DC 변환기
- ④ DC-AC 변환기
등록된 댓글이 없습니다.
78. 컴퓨터 내부에서 연산의 중간 결과를 임시적으로 기억하거나, 데이터의 내용을 이송할 목적으로 사용되는 일시 기억장치는?
- ① ROM
- ② RAM
- ③ I/O
- ④ REGISTER
등록된 댓글이 없습니다.
79. 다음 제어기 중 성격이 다른 하나는?
- ① 컴퓨터 기반 제어
- ② 서보모터 기반 제어
- ③ PLC 기반 제어
- ④ 마이크로프로세서 기반 제어
등록된 댓글이 없습니다.
80. 패리티(parity) 비트의 목적으로 맞는 것은?
- ① 속도 검출
- ② 속도 가변
- ③ 에러 검사
- ④ 부호 변환
등록된 댓글이 없습니다.
