수능(물리I)(2011. 2. 28.) 시험일자 : 2011년 2월 28일

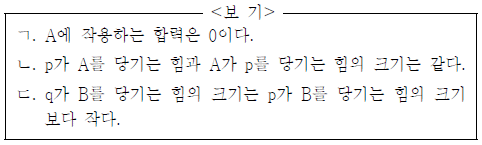

1. 그림은 수평면에서 짐이 실린 썰매 A와 짐이 없는 썰매 B를 줄 p로 연결한 후, 썰매개가 줄 q로 B를 끌어당기고 있는 모습 을 나타낸 것이다. A, B와 짐은 모두 등속 직선 운동을 한다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, p, q는 수평을 유지하고 질량은 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
2. 그래프는 직선 상에서 운동하는 물체 A, B의 위치를 시간에 따라 나타낸 것이다. A, B의 운동에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
3. 다음은 학생들이 빛의 편광 현상을 주제로 수행한 탐구 활동 기록이다. 접은 편광 필름에 편광되지 않은 빛을 수직으로 비출 때 빛이 통과하지 못하도록 접은 학생을 고른 것은? [3점]
- ① 철수, 영희
- ② 철수, 민희
- ③ 영희, 민수
- ④ 영희, 민희
- ⑤ 민수, 민희
등록된 댓글이 없습니다.
4. 그림은 마찰이 있는 수평면에서 전동기가 나무판 위에 놓인 상자를 수평 방향으로 당기는 모습을 나타낸 것이다. 상자와 나무판은 모두 0.5m/s의 일정한 속력으로 움직인다. 이때 전동기의 일률은 150W, 상자의 질량은 100kg, 나무판과 수평면 사이의 운동 마찰 계수는 0.2이다. 나무판의 질량은? (단, 중력가속도는 10m/s2이고, 줄의 질량과 공기 저항은 무시한다.)
- ① 10kg
- ② 20kg
- ③ 30kg
- ④ 40kg
- ⑤ 50kg
등록된 댓글이 없습니다.
5. 그림은 수평인 책상 면 위에 있는 물체 A에 물체 B를 실로 연결한 후 A를 가만히 놓는 순간의 모습을 나타낸 것이다. A, B의 질량은 각각 3m, 2m이고 책상 면과 A 사이의 운동 마찰 계수는 1/3이다. B는 바닥으로부터 높이 1m인 위치에서 직선 운동을 시작하여 바닥에 도달하였다. 바닥에 도달하기 직전 B의 속력은? (단, 중력가속도는 10m/s2이며, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)
- ① 1m/s
- ② 2m/s
- ③ 3m/s
- ④ 4m/s
- ⑤ 5m/s
등록된 댓글이 없습니다.
6. 그림은 마찰이 있는 수평면에 정지해 있던 물체에 힘 F를 수평 방향으로 작용하여 이동시키는 모습을 나타낸 것이다. 물체와 수평면 사이의 운동 마찰 계수는 일정하다. 그래프는 F의 크기를 물체의 이동 거리 s에 따라 나타낸 것이다. 물체는 직선운동을 하다가 s가 4m일 때 정지하였다. s가 2m일 때, 물체의 운동 에너지는? (단, 공기 저항은 무시한다.) [3점]
- ① 1J
- ② 2J
- ③ 4J
- ④ 6J
- ⑤ 8J
등록된 댓글이 없습니다.
7. 그림은 물체가 마찰이 없는 면을 따라 점 A, B, C를 차례로 지나가는 모습을 나타낸 것이다. A를 통과할 때 물체의 속력은 v였고, 운동 에너지는 B를 지날 때가 C를 지날 때의 2배였다. A, C의 높이는 B로부터 각각 3h, 2h이다. v는? (단, 중력가속도는 g이고, 물체의 크기와 공기 저항은 무시한다.)
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
8. 그림은 전원 장치에 저항값이 각각 R1 R2인 저항, 전류계, 전압계, 스위치를 연결한 모습을 나타낸 것이다. 그래프는 스위치를 열었을 때와 닫았을 때 전원 장치의 전압을 변화시키면서 전류계와 전압계로 측정한 전류와 전압의 관계를 나타낸 것이다. R1 : R2는? [3점]
- ① 1 : 3
- ② 1 : 4
- ③ 2 : 1
- ④ 2 : 3
- ⑤ 3 : 1
등록된 댓글이 없습니다.
9. 그림은 재질이 같은 원기둥 모양의 저항 P, Q를 전압이 일정한 전원 장치에 연결한 모습을 나타낸 것이다. P의 저항값은 2Ω이고, Q는 P와 부피가 같고 길이가 2배이다. 이때 전류계에 흐르는 전류의 세기가 1A였다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
10. 그림과 같이 저항과 전지가 연결된 정사각형 도선이 xy평면에 고정되어 있고, 이 도선의 일부는 xy평면에 수직으로 들어가는 방향의 균일한 자기장 영역에 있다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
11. 그림은 가변 저항을 전압이 일정한 전원 장치에 연결한 모습을 나타낸 것이다. 그래프는 가변 저항의 저항값 R를 시간 t에 따라 나타낸 것이다. 가변 저항의 소비 전력 P를 시간 t에 따라 나타낸 그래프로 가장 적절한 것은?
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
12. 그림은 종이면 위에서 사각형 금속 고리가 종이면에 수직인 균일한 자기장 영역 Ⅰ과 Ⅱ를 일정한 속도로 통과하는 모습을 나타낸 것이다. Ⅰ에서 자기장의 방향은 종이면에 수직으로 들어가는 방향이다. 그래프는 금속 고리가 Ⅰ로 들어가는 순간부터 금속 고리에 흐르는 전류의 세기를 시간에 따라 나타낸 것이다. 이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
13. 그림은 일정한 세기의 전류가 흐르는 가늘고 무한히 긴 직선 도선 X, Y가 각각 x축과 y축에 고정되어 있는 것을 나타낸 것이다. X에 흐르는 전류의 방향은 +x 방향이다. 점 a, b, c는 xy평면 상의 점이고, a에서 전류에 의한 자기장은 0이다. a, b, c에서 전류에 의한 자기장의 세기를 각각 Bb Bc라 할 때, Bb :Bc는?
- ① 1 : 1
- ② 1 : 2
- ③ 1 : 3
- ④ 2 : 1
- ⑤ 3 : 1
등록된 댓글이 없습니다.
14. 그림(가)는 단색광 a와 b가 투명한 유리구를 진행하여 나온경로를 나타낸 것이고, 그림 (나)는 단색광을 이중 슬릿에 통과시켜 얻은 간섭무늬를 나타낸 것이다. ⊿x는 간섭무늬 사이의 간격이다. 이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은 ? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
15. 그래프는 어떤 금속판의 표면에 빛을 비추었을 때 방출되는 광전자의 최대 운동 에너지를 빛의 진동수에 따라 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

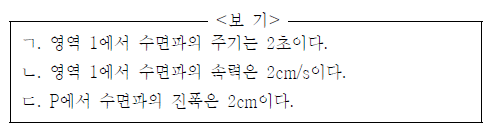

16. 그림은 진동수가 일정한 수면파가 영역 1에서 영역 2로 진행하는 모습을 나타낸 것이다. 파면이 경계면과 이루는 각은 영역 1에서 45°, 영역 2에서 30°이고, 영역 1에서 파면 사이의 간격은 2cm이다. 그래프는 점 P에서 수면의 높이를 시간에 따라 나타낸 것이다. 이 수면파에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.
17. 그림은 진동수가 일정한 수면파가 영역 1에서 영역 2로 진행하는 모습을 나타낸 것이다. 파면이 경계면과 이루는 각은 영역 1에서 45°, 영역 2에서 30°이고, 영역 1에서 파면 사이의 간격은 2cm이다. 그래프는 점 P에서 수면의 높이를 시간에 따라 나타낸 것이다. 영역 2에서 수면파의 속력은?
- ① 1/2cm/s
- ② √2/2cm/s
- ③ √3/2cm/s
- ④ 1cm/s
- ⑤ √2cm/s
등록된 댓글이 없습니다.
18. 그림은 줄에서 발생한 연속적인 파동이 오른쪽으로 진행하는 어느 순간의 모습을 나타낸 것이다. 줄의 오른쪽 끝은 벽면에 고정되어 있으며, 파동의 진폭은 10cm이다. 줄에서 발생한 파동이 벽에서 반사된 파와 중첩되어 정상파가 형성되었다. 그래프는 줄 위의 점 A의 변위를 시간에 따라 나타낸 것이다. 점 B는 벽으로부터 첫 번째 배인 지점에 있고 A와 B 사이의 거리는 15cm이며 A와 B 사이에는 마디가 1개 있다. 이 정상파의 파장은? [3점]
- ① 10cm
- ② 15cm
- ③ 30cm
- ④ 45cm
- ⑤ 60cm
등록된 댓글이 없습니다.
19. 그림은 물체 A와 B가 마찰이 없는 수평면에서 마찰이 있는 수평면을 향해 등속 직선 운동을 하는 모습을 나타낸 것이다. 그래프는 A와 B의 운동량을 시간에 따라 나타낸 것이다. A와 B는 1초일 때 충돌하고 동일 직선 상에서 운동한다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
20. 그림 (가)는 마찰이 없는 수평면에서 운동 에너지가 2J인 물체 A가 정지해 있는 물체 B를 향해 운동하는 모습을 나타낸 것이다. 그림 (나)는 A와 B가 충돌한 후 각각 1m/s, 2m/s의 속력으로 직선 운동하는 모습을 나타낸 것이다. 질량은 A가 B의 2배이다. 이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은 ? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
