수능(물리I)(2009. 9. 3.) 시험일자 : 2009년 9월 3일
1. 그림은 일직선상에서 운동하는 물체 A, B의 위치를 시간에 따라 나타낸 것이다. A, B 의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
2. 그림과 같이 직선 도로에서 자동차 A, B가 각각 4v0, v0 의 속력으로 동시에 기준선 P를 통과한 후, 각각 등가속도 운동을 하여 기준선 Q에 동시에 도달하였다. 도달하는 순간, A는 정지하였고 B의 속력은 v 였다. v 는? (단, A, B는 평행한 직선 경로를 따라 운동하며, P는 Q와 평행하다. A, B의 크기는 무시한다.)
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
3. 그림은 실에 매달린 막대자석 A와 지면에 놓인 막대자석 B가 일정한 거리를 유지한 채 정지해 있는 것을 나타낸 것이다. A, B는 동일한 연직선상에 있고, A의 N극과 B의 S 극은 서로 마주 보고 있다. A, B에 작용하는 힘에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 지구 자기장의 효과는 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
4. 그림 (가)는 마찰이 없는 수평면에서 모양의 물체 A가 5cm/s 의 속도로 운동하고, A의 안쪽에 물체 B가 정지해 있는 모습을 나타낸 것이다. A, B의 질량은 각각 4m, m이고, A의 안쪽 너비는 L 이며, B의 크기는 무시한다. 그림 (나)는 A의 충돌 전후의 속도를 시간에 따라 나타낸 것이다. A, B에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
5. 그림 (가), (나)는 전동기 P, Q가 각각 마찰이 없는 빗면을 따라 질량 m인 물체를 일정한 속력 v0 으로 끌어 올리는 것을 나타낸 것이다. (가), (나)에서 빗면의 경사각은 각각 θ1, θ2이고, θ1 < θ2이다. 전동기가 물체를 같은 높이만큼 끌어 올리는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
6. 그림은 행성 A에서 질량 5kg인 물체 P의 중력에 의한 위치 에너지와 행성 B에서 질량 2 kg 인 물체 Q 의 중력에 의한 위치 에너지를 지면으로부터 높이에 따라 나타낸 것이다. 지면으로부터 높이가 10m인 지점에서 A와 B의 중력가속도의 크기를 각각 gA, gB 라고 할 때, gA : gB는?
- ① 1：1
- ② 1：2
- ③ 2：1
- ④ 4：5
- ⑤ 5：2
등록된 댓글이 없습니다.

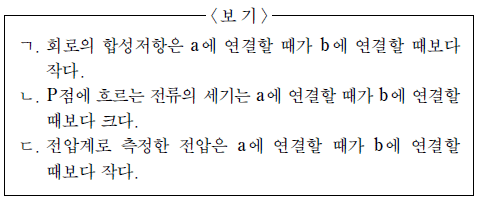

7. 그림과 같이 2 개의 저항체와 전압계를 전압이 일정한 전원장치에 연결하였다. 집게를 각각 a 지점과 b 지점에 연결할 때에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
8. 그림은 가늘고 무한히 긴 평행한 직선 도선 A, B, C가 종이면에 고정되어 있는 것을 나타낸 것이다. A, B, C에 흐르는 전류의 세기는 각각 2I, I, 3I 이다. A, B 사이의 거리와 B, C 사이의 거리는 서로 같다. 점 P, Q는 종이면에 있으며, P는 A, B로부터, Q는 B, C로부터 같은 거리에 있다. P, Q에서의 자기장의 세기를 각각 BP, BQ라고 할 때, P에서 자기장의 방향과 BP, BQ를 비교한 것으로 옳은 것은? (단, 지구자기장의 효과는 무시한다.) (순서대로 P에서 자기장의 방향, 자기장의 세기)[3점]
- ① 종이면에서 수직으로 나오는 방향, BP < BQ
- ② 종이면에서 수직으로 나오는 방향, BP > BQ
- ③ 종이면에서 수직으로 나오는 방향, BP = BQ
- ④ 종이면에서 수직으로 들어가는 방향, BP < BQ
- ⑤ 종이면에서 수직으로 들어가는 방향, BP > BQ
등록된 댓글이 없습니다.
9. 그림 (가)와 같이 질량 2m인 물체 A를 빗면의 높이 h인 곳에 가만히 놓아 수평면에 정지해 있던 질량 m인 물체 B와 충돌시켰다. 충돌 후, B의 속력은 A의 속력의 2 배이다. 그림 (나)와 같이 질량 2m인 물체 C를 빗면의 높이 h 인 곳에 가만히 놓아 수평면에 정지해 있던 질량 m인 물체 D와 충돌시켰다. 충돌 후 C, D는 한 덩어리가 되었다. (가), (나)에서 빗면과 수평면은 마찰이 없다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력가속도는 g이고, 물체의 크기와 공기 저항은 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
10. 그림 (가)는 진폭이 A이고 주기가 T 인 두 수면파가 진행하는 모습을 모식적으로 나타낸 것이다. 실선과 점선은 각각 수면파의 마루와 골을 나타내며, 점 P와 점 Q는 공간상에 고정된 점이다. 그림 (나)는 t=0인 순간 (가)의 P와 Q 사이에서 중첩된 파동의 변위를 위치에 따라 나타낸 것이다. t=0일 때 P와 Q 사이에서 중첩된 파동의 변위를 위치에 따라 나타낸 것으로 가장 적절한 것은? [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
11. 그림 (가)는 저항값이 R1, R2 인 저항을 전원장치에 연결한 것을 나타낸 것이고, (나)는 (가)에서 점 A에 흐르는 전류의 세기를 전원장치의 전압에 따라 나타낸 것이다. 그림 (다)는 저항값이 R1 인 3 개의 저항과 R2 인 3 개의 저항을 연결한 것을 나타낸 것이다. (다)에서 점 P와 점 Q 사이의 합성저항은?
- ① 1.5Ω
- ② 2Ω
- ③ 3Ω
- ④ 4.5Ω
- ⑤ 6Ω
등록된 댓글이 없습니다.
12. 그림은 저항값이 R 인 3 개의 저항과 스위치 S1, S2 를 전압이 일정한 전원장치에 연결한 것을 나타낸 것이다. 표는 S1, S2 의 상태에 따른 점 P와 점 Q 사이의 전압을 나타낸 것이다. VA, VB, VC 의 크기를 비교한 것으로 옳은 것은?
- ① VA > VB = VC
- ② VB > VA > VC
- ③ VB = VC > VA
- ④ VC > VA > VB
- ⑤ VC > VB > VA
등록된 댓글이 없습니다.
13. 그림과 같이 저항값이 R1 인 2 개의 저항체와 저항값이 R2 인 저항체를 전압이 일정한 전원장치에 연결하였다. 집게를 점 a 에 연결할 때와 점 b 에 연결할 때 3 개의 저항체에서 소비되는 전력의 합은 각각 60W, 50W이다. R1：R2 는? [3점]
- ① 1：2
- ② 2：3
- ③ 3：1
- ④ 3：2
- ⑤ 5：6
등록된 댓글이 없습니다.
14. 그림은 빗면을 따라 내려온 자석이 마찰이 없고 수평인 직선레일을 따라 운동하여 동일한 두 원형 코일 A와 B를 통과한 것을 나타낸 것이다. 점 a, p, b는 레일 상에 있고, a, b는 각각 A, B의 중심이며, p 는 a 와 b 로부터 같은 거리에 있다. A와 B는 서로 나란하게 놓여 있고, 움직이지 않는다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 지구 자기장의 효과와 자석의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
15. 그림은 어느 순간 두 수면파 A, B의 모습을 모식적으로 나타낸 것이다. 실선과 점선은 각각 수면파의 마루와 골을 나타낸다. A의 진동수는 5Hz 이고, A는 B보다 매초 1cm 더 진행한다. B의 진동수는?
- ① 1Hz
- ② 2Hz
- ③ 3Hz
- ④ 4Hz
- ⑤ 5Hz
등록된 댓글이 없습니다.

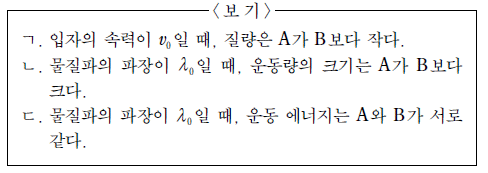

16. 그림은 질량이 다른 입자 A, B의 속력에 따른 물질파의 파장을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
17. 표는 금속판 A, B에 진동수가 f1, f2인 단색광을 비추었을 때 방출된 광전자의 최대 운동 에너지를 나타낸 것이다. 그림은 표의 실험 Ⅰ, Ⅱ, Ⅳ의 단색광의 진동수와 방출된 광전자의 최대 운동에너지의 관계를 나타낸 것이다. 이에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은?
- ① 철수
- ② 민수
- ③ 철수, 영희
- ④ 영희, 민수
- ⑤ 철수, 영희, 민수
등록된 댓글이 없습니다.
18. 그림은 공기에서 프리즘의 P 점을 향해 프리즘의 아랫면과 평행하게 입사한 단색광이 프리즘의 아랫면에서 반사각 r 로 전반사한 후, 프리즘의 오른쪽 면에서 굴절각 t 로 굴절하여 공기로 나오는 것을 나타낸 것이다. 프리즘의 아랫면과 두 옆면이 이루는 각은 60˘ 로 같다. 표는 그림과 같이 입사한 단색광 A, B에 대한 r 와 t 를 나타낸 것이다. 프리즘 속에서 단색광의 속력은 A가 B보다 작다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
19. 그림은 마찰이 없는 수평면에 있는 물체 A 위에 물체 B가 놓여 있는 상태에서 A, B가 같은 속도로 마찰이 있는 수평면 S를 향해 운동하는 것을 나타낸 것이다. A와 B 사이의 정지마찰계수는 A와 S 사이의 운동마찰계수보다 작다. S 에서 A, B가 각각 등가속도 운동을 하는 동안 B는 A 아래로 떨어지지 않는다. S 에서 A, B가 각각 등가속도 운동을 하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항은 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

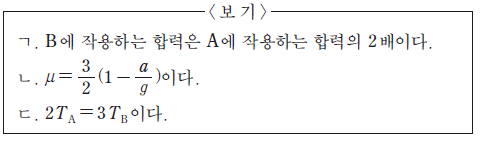

20. 그림은 물체 A, B, 추를 실 p, q 로 연결하고 B를 잡고 있다가 가만히 놓았을 때, A, B, 추가 가속도 크기 a 로 등가속도 운동을 하는 것을 나타낸 것이다. A와 B는 마찰이 있는 수평면에서 운동하며, A 와 수평면, B 와 수평면 사이의 운동마찰계수는 각각 μ 1/2μ이다. A, B, 추의 질량은 각각 m, 2m, 3m이다. p 가 A를 당기는 힘의 크기는 TA 이고, q 가 B를 당기는 힘의 크기는 TB 이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력가속도는 g이고, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
