수능(물리II)(2011. 6. 2.) 시험일자 : 2011년 6월 2일
1. 그림과 같이 야구 선수가 경기장에서 점 P, Q를 지나는 경로를 따라 달려갔다. P에서 Q까지 운동하는 동안, 이 야구 선수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
2. 그림 (가)는 자동차 A, B가 각각의 기준선을 동시에 출발하여 서로 수직인 방향으로 직선 운동하는 것을 나타낸 것이고, 그림 (나)는 A, B의 속력을 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
3. 그림과 같이 수평면으로부터 높이 H인 지점에서 공 A를 가만히 놓고, 1초 후 공 B를 높이가 45m인 지점에서 수평 방향으로 속력 5m/s 로 던졌다. A와 B가 동시에 수평면에 도달할 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s2이고, A, B의 크기와 공기 저항은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

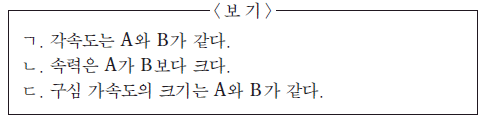

4. 그림과 같이 자전거 A, B가 점 O를 중심으로 각각 등속 원운동하고 있다. 원궤도를 한 바퀴 도는 데 걸리는 시간은 A와 B가 같다. A, B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
5. 그림 (가)는 xy 평면에서 질량 m인 물체 A가 원점에 정지해 있는 질량 2 kg인 물체 B를 향해 +x 방향, 속력 v 로 등속도 운동하는 것을 나타낸 것이고, 그림 (나)는 A와 B가 충돌하는 순간부터 A와 B의 위치의 x, y성분을 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
6. 그림 (가), (나)는 고정된 관을 통해 질량이 각각 M, 2M인 추와 실로 연결되어 있는 질량 m인 물체가 각각 등속 원운동하는 것을 나타낸 것이다. (가), (나)에서 관 끝의 점 O로부터 물체까지 실의 길이는 각각 L, 2L이고, 물체는 각각 진동수 f1, f2로 회전한다. f1 : f2 는? (단, 물체의 크기와 관의 굵기 및 실과 관 사이의 마찰은 무시한다.) [3점]
- ① 1 : 1
- ② 1 : √2
- ③ 1 : 2
- ④ √2 : 1
- ⑤ 2 : 1
등록된 댓글이 없습니다.
7. 그림과 같이 인공위성 A, B가 반지름이 각각 R, 2R 인 원궤도를 따라 지구 주위를 등속 원운동하고 있다. A와 B의 운동 에너지는 같다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
8. B가 책상 면에서 운동하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
9. B가 책상 면 끝에서 P까지 운동하는 데 걸리는 시간과 P에서 Q까지 운동하는 데 걸리는 시간이 같을 때, H1：H2 는? (8번 공통지문 문제)
- ① √2 : 1
- ② 2 : 1
- ③ 2√2 : 1
- ④ 3 : 1
- ⑤ 4 : 1
등록된 댓글이 없습니다.
10. 그림과 같이 위성이 행성을 한 초점으로 하는 타원 궤도를 따라 점 A , B, C 를 지나며 운동한다. 위성의 궤도에서 행성과 가장 가까운 곳이 A, 가장 먼 곳이 C이고, A에서 B까지와 B에서 C까지 위성이 이동한 거리는 같다. 이 위성의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
11. 그림 (가)는 물체가 용수철에 연결되어 진폭 A로 단진동하는 것을 나타낸 것이고, 그림 (나)는 물체의 변위를 시간에 따라 나타낸 것이다. 이 물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
12. 그림은 수평면에서 8m/s 의 속력으로 등속도 운동하던 물체 A 가 용수철에 연결되어 정지해 있는 물체 B와 충돌하는 것을 나타낸 것이다. 충돌 후 A와 B는 한 덩어리가 되어 단진동한다. A와 B의 질량은 2kg으로 같고, 용수철 상수는 400N/m이다. 이 단진동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 용수철의 질량은 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
13. 그림은 핀으로 고정된 단열 칸막이에 의해서 두 부분 A와 B로 나누어진 단열 실린더에 이상 기체가 각각 들어 있는 것을 나타낸 것이다. 핀을 제거하였더니 칸막이는 B의 부피가 감소하는 방향으로 움직였다. B의 부피가 감소하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
14. 그림은 변형되지 않는 단열 용기 안에 있는 일정량의 이상 기체에 열이 공급될 때, 이 기체에 대해 학생들이 대화하는 모습을 나타낸 것이다. 옳게 말한 학생만을 있는 대로 고른 것은?
- ① 철수
- ② 영희
- ③ 민수
- ④ 철수, 영희
- ⑤ 영희, 민수
등록된 댓글이 없습니다.
15. 그림 (가)는 1 회의 순환 과정에서 고열원으로부터 5Q의 열을 흡수하여 외부에 W의 일을 하고 저열원으로 3Q의 열을 방출하는 열기관을 모식적으로 나타낸 것이다. 그림 (나)는 (가)의 열기관에 있는 일정량의 이상 기체의 상태가 A→B→C→D→A를 따라 변할 때 압력과 부피의 관계를 나타낸 것이다. A→B와 C→D는 등온 과정, B→C와 D→A는 단열 과정이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
16. 그림은 일정량의 이상 기체의 상태가 A→B를 따라 변할 때 압력과 부피의 관계를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
17. 그림은 균일한 전기장 영역에서 점전하를 점 A에 가만히 놓았더니 +x 방향으로 등가속도 운동하여 점 B, C를 지난 것을 나타낸 것이다. B에서 점전하의 운동 에너지는 E0이고, 실선은 1V에서 6V까지의 등전위선을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 전자기파의 발생과 중력은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
18. 그림과 같이 세기가 E이고 균일한 전기장이 수평 방향으로 걸린 영역에 있는, 마찰이 없는 빗면에서 물체가 일정한 속도로 올라간다. 물체의 질량은 m이고, 전하량은 q 이며, 빗면의 경사각은 θ이다. 전기장의 세기 E는? (단, 중력 가속도는 g이고, 물체의 크기와 공기 저항은 무시한다.)
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
19. 그림과 같이 xy 평면에서 점전하 A와 B가 점 R 에서 같은 거리만큼 떨어져 고정되어 있다. 점 P, Q, R를 연결하는 직선은 A 와 B 를 연결하는 직선과 수직이고, P 에서 A 와 B에 의한 전기장의 방향은 +y 방향이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, P, Q, R는 xy 평면에 있다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
20. 그림은 전하량이 각각 q, -2q 인 입자 A, B가 각각 속력 v0, 4v0으로, 균일한 전기장 영역에 입사하는 것을 나타낸 것이다. A는 x축 방향의 길이가 d 인 전기장 영역을 통과하여 3v0의 일정한 속력으로 운동한다. A와 B는 질량이 같고, x축 방향으로 운동한다. 전기장 영역에서 운동하는 동안, B의 속력 v를 위치 x 에 따라 나타낸 그래프로 가장 적절한 것은? (단, 전자기파의 발생은 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
