수능(물리II)(2009. 7. 14.) 시험일자 : 2009년 7월 14일
1. 그림은 영희와 철수가 각각 5 m/s, 8 m/s의 일정한 속력으로 경주로의 A, B 지점을 동시에 통과하고 있는 모습을 나타낸 것이다. 경주로는 60 m의 직선 및 40m의 곡선으로 이루어져 있으며 A, B는 각각 직선과 곡선 경주로가 시작되는 지점이다. 영희가 A 지점을 지나는 순간부터 B 지점을 지나는 순간까지 영희와 철수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
2. 그림은 수평면과 빗면의 경계인 A점에서 빗면을 따라 10 m/s의 속력으로 쏘아올린 물체가 1초 후 빗면의 B점을 통과하는 것을 나타낸 것이다. 빗면의 경사각은 30°이다. 이 물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s2이고, 모든 마찰은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
3. 그림 (가), (나)는 정지 상태인 공 B, C에 공 A를 7 m/s의 속도로 각각 충돌시킬 때, 충돌 직전과 직후 A, B, C의 속도를 눈금 간격이 같은 모눈종이 위에 화살표로 나타낸 것이다. 실선 화살표는 충돌 직전, 점선 화살표는 충돌 직후 공의 속도이며 세 공의 질량은 같다. (가)의 경우가 (나)의 경우보다 더 큰 물리량만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
4. 그림은 수평면에서 연직 위로 던져진 질량 7 kg의 물체 A가 질량이 3 kg, 4 kg인 두 조각 B, C로 분리되어 동시에 수평면에 떨어진 것을 나타낸 것이다. A가 던져진 지점으로부터 B, C가 떨어진 지점까지의 거리를 각각 RB, RC라 할 때, RB : RC는? (단, 물체의 크기와 공기 저항은 무시한다.)
- ① 1 : 1
- ② 3 : 4
- ③ 4 : 3
- ④ 9 : 16
- ⑤ 16 : 9
등록된 댓글이 없습니다.
5. 그림은 질량이 m으로 같은 두 인공위성 A, B가 질량 M인 지구 주위를 등속 원운동하고 있는 것을 나타낸 것이다. A, B의 궤도 반지름은 각각 r, 2r이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B에는 지구에 의한 만유인력만 작용하며, 만유인력 상수는 G이다.)
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
6. 그림은 구형의 통 안에서 질량이 같은 두 오토바이 A, B가 같은 각속도로 수평면과 나란하게 등속 원운동하는 모습을 나타낸 것이다. 원운동하고 있는 궤도의 반지름은 B가 A보다 크다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 오토바이 질량은 사람의 질량을 포함하고, 오토바이의 크기는 무시한다.)
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
7. 정지 상태인 엘리베이터 안에서 같은 주기로 단진동하는 용수철 진자 A와 단진자 B가 있다. 그림 (가)는 가속도 a의 방향이 연직 위인 엘리베이터 안에서, (나)는 가속도 a의 방향이 연직 아래인 엘리베이터 안에서 단진동하는 A, B를 각각 나타낸 것이다. (가), (나)에서 A와 B의 주기를 각각 TA, TB라 할 때, TA와 TB의 크기를 옳게 비교한 것은? (순서대로 가, 나) [3점]
- ① TA = TB, TA = TB
- ② TA > TB, TA > TB
- ③ TA < TB, TA < TB
- ④ TA > TB, TA < TB
- ⑤ TA < TB, TA > TB
등록된 댓글이 없습니다.
8. 그림은 양(＋)으로 대전된 머리카락과 머리카락 주변에 형성된 등전위선들을 나타낸 것이다. 머리카락 주변의 세 지점 A, B, C에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
9. 그림은 같은 몰수의 동일한 이상기체가 각각 들어있는 단열된 실린더 A와 상자 B에 저항값이 같은 니크롬선을 설치한 후 전원장치에 연결한 것을 나타낸 것이고, 표는 스위치를 닫기 전 A, B 안의 기체 상태를 나타낸 것이다. 스위치를 닫았더니 A의 기체 부피가 서서히 증가하였다. A, B 안의 기체에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 피스톤 및 B를 통한 기체의 이동은 없고, 니크롬선에서 발생한 열은 모두 기체가 흡수한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
10. 다음은 온도에 따른 기체 압력 변화를 알아보기 위한 실험 과정과 결과이다. 이 실험에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은?
- ① 철수
- ② 민수
- ③ 철수, 영희
- ④ 영희, 민수
- ⑤ 철수, 영희, 민수
등록된 댓글이 없습니다.
11. 그림은 질량 m이고 전하량 Q이며 양(＋)으로 대전된 입자가 균일한 중력장과 전기장이 있는 영역에서 등속도 운동하고 있는 것을 나타낸 것이다. 입자의 운동방향은 +x방향, 중력장의 방향은 -y방향이다. 전기장의 방향과 세기를 옳게 짝지은 것은? (단, 중력 가속도는 g이고, 입자에 작용하는 중력과 전기력 이외의 힘은 무시한다.) (순서대로 방향, 세기)
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
12. 그림 (가)와 같이 회로를 구성한 후, 가변 저항의 저항값을 변화시키면서 전압과 전류를 측정하여 기록하였더니 (나)의 실선과 같은 결과를 얻었다. 기전력 및 내부저항이 (가)에서 사용한 것과 같은 전지를 이용하여 (나)의 점선과 같은 결과를 얻기 위한 전지의 연결 방법은?
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
13. 그림과 같이 전기용량이 같은 축전기 A와 B, 저항 4개, 스위치, 전지를 사용하여 회로를 구성한 후, 스위치를 닫아 A, B를 완전히 충전시켰다. A, B에 저장된 전하량을 각각 QA, QB라 할 때, QA : QB는? [3점]
- ① 1 : 1
- ② 1 : 2
- ③ 1 : 3
- ④ 2 : 1
- ⑤ 3 : 1
등록된 댓글이 없습니다.
14. 그림과 같이 저항 3개, 전지 2개, 스위치를 사용하여 회로를 구성하였다. 스위치가 열려 있을 때 R2의 소비 전력을 Poff, 스위치가 닫혀 있을 때 R2의 소비 전력을 Pon이라 할 때, Poff : Pon는? (단, 전지의 내부저항은 무시한다.) [3점]
- ① 1 : 1
- ② 1 : 3
- ③ 1 : 9
- ④ 3 : 1
- ⑤ 9 : 1
등록된 댓글이 없습니다.
15. 그림과 같이 재질과 굵기가 일정하고 중심점이 O인 반원형 금속막대, 저항 2개, 검류계, 전지를 사용하여 회로를 구성하였다. 검류계의 한 단자 P는 금속막대에 접촉되어 O를 중심으로 점 A에서 점 B까지 회전할 수 있다. 회전각 θ는 ∠AOP이다. θ가 0°에서 180°가 되도록 P를 서서히 회전시킬 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
16. 그림 (가)는 방사광을 발생시키는 방사광 가속기이고, (나)는 방사광을 사용하여 살아있는 모기의 내부를 촬영한 것이다. 방사광은 전자가 가속될 때 발생되는 전자기파의 한 종류이다. 이에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은?
- ① 영희
- ② 민수
- ③ 철수, 영희
- ④ 철수, 민수
- ⑤ 철수, 영희, 민수
등록된 댓글이 없습니다.

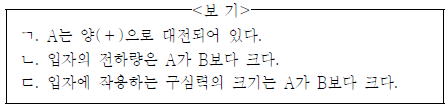

17. 그림은 종이면에 수직으로 들어가는 방향의 균일한 자기장 영역에서 두 대전 입자 A, B가 반지름이 각각 r, 2r인 원궤도를 그리며 같은 속력으로 운동하고 있는 것을 나타낸 것이다. A, B의 질량은 각각 m, 2m이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B에 작용하는 자기력 이외의 힘은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
18. 그림은 포탄을 포함한 질량이 각각 m, 3m인 장난감 대포 A, B를 실에 연결하여 도르래에 걸친 후 수평면으로부터 높이가 h와 5h가 되도록 손으로 잡고 있는 모습을 나타낸 것이다. 손을 놓은 후 A, B가 같은 높이를 지나는 순간 두 대포가 수평방향으로만 힘을 작용하여 포탄을 동시에 발사하였다. A, B에서 발사된 포탄은 각각 a, b이다. 포탄이 발사된 시각부터 b가 수평면에 도달하는 순간까지, a, b의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이고, 실의 질량, 대포의 크기 및 모든 마찰은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
19. 그림은 균일한 전기장과 자기장이 있는 영역 S에 전하량 Q로 대전된 입자를 +x방향의 속력 v 로 입사시켰을 때, 입자가 S에서 등속도 운동하고 있는 것을 나타낸 것이다. 균일한 자기장의 방향은 +z방향이다. 대전 입자가 S를 통과하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, S에서 입자에 작용하는 전기력과 자기력 이외의 힘은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.
20. 그림 (가)는 주파수를 변화시킬 수 있는 교류전원에 저항 R, 코일L, 축전기 C를 연결한 회로이다. 그림 (나)는 교류전원의 주파수에 따라 R에 흐르는 전류의 세기를 나타낸 것으로, f0 는 회로에 흐르는 전류가 최대일 때의 교류전원 주파수이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
