수능(물리II)(2006. 11. 16.) 시험일자 : 2006년 11월 16일

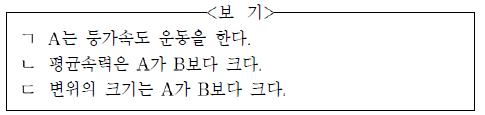

1. 그림과 같이 밤송이 A는 정지 상태에서 연직 아래쪽으로 운동하였고, 밤송이 B는 수평으로 던져진 포물선 운동을 하였다. A, B가 출발점에서 지면에 도달할 때까지 이동한 거리는 같다. 출발하는 순간부터 지면에 도달하는 순간까지 A, B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 밤송이의 크기와 공기 저항은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

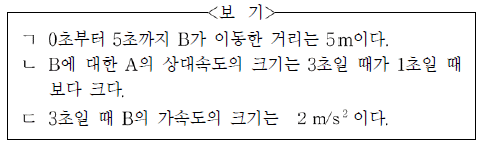

2. A, B는 출발 후 5초일 때 만났다. 그림 (나)는 A, B의 속도를 출발한 순간부터 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 자동차의 크기는 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

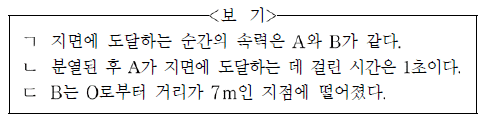

3. 그림과 같이 점 O로부터 높이 20m인 곳에 가만히 놓은 물체가 놓은 순간부터 1초일 때 A, B로 분열되었다. 분열 후 A, B는 포물선 운동을 하여 동시에 수평인 지면에 떨어졌다. A, B의 질량은 각각 5 kg, 4 kg이고, A는 O로부터 거리가 5 m인 지점에 떨어졌다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 10m/s2이고, 물체의 크기와 공기 저항은 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

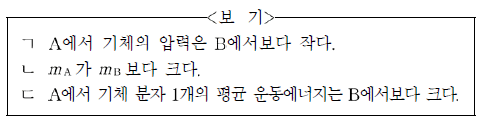

4. 그림과 같이 지면에 놓여 있는 동일한 실린더 A, B의 피스톤이 각각 질량 mA, mB인 물체와 연결되어 정지해 있다. A, B에는 같은 몰수의 이상기체가 들어 있고, A, B의 피스톤의 질량은 같다. 실린더 안과 밖의 온도는 모두 T0으로 같고, A에서 이상기체의 부피는 B에서보다 크다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 실의 질량과 모든 마찰은 무시하고, 대기압은 일정하다.)
- ① ㄴ
- ② ㄱ, ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

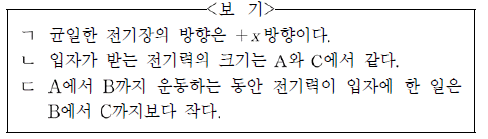

5. 그림과 같이 균일한 전기장 영역에서 양(＋)으로 대전된 입자가 ＋x 방향으로 직선 운동하면서 속력이 증가하였다. 점 A, B, C는 경로 상의 위치를 나타낸 것이고, A, B 사이의 거리와 B, C 사이의 거리는 d로 같다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 입자의 크기와 중력의 영향은 무시한다.)
- ① ㄱ
- ② ㄱ, ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

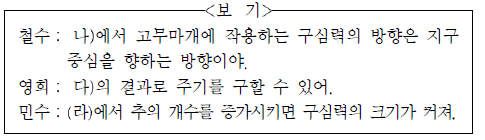

6. 다음은 구심력에 관한 실험 과정의 일부이다. 이에 대해 옳게 말한 사람을 <보기>에서 모두 고른 것은?
- ① 철수
- ② 영희
- ③ 철수, 영희
- ④ 철수, 민수
- ⑤ 영희, 민수
등록된 댓글이 없습니다.

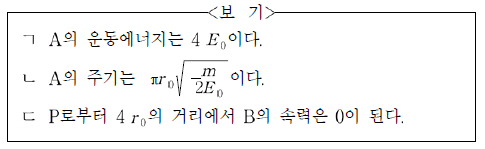

7. 그림 (가)는 질량 m인 물체 A가 어떤 행성의 중심 P를 중심으로 반지름이 r0 인 궤도를 따라 등속 원운동하는 것과 질량 m 인 물체 B가 행성으로부터 멀어지는 방향으로 직선 운동하는 것을 나타낸 것이다. P로부터 거리 2r0에서 B의 운동에너지는 2E0이다. 그림 (나)는 질량 m인 물체의 만유인력에 의한 위치에너지를 P로부터 거리에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, A, B에는 행성에 의한 만유인력만 작용한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

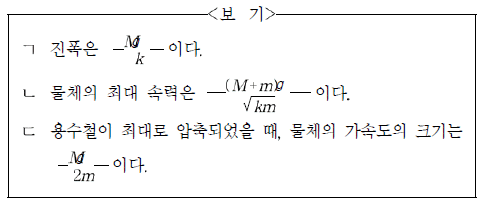

8. 그림과 같이 용수철상수 k 인 용수철에 연결된 질량 m 인 물체가 질량 M 인 물체와 실로 연결되어 수평면 위에 정지해 있다. 정지 상태에서 실을 끊었더니 질량 m 인 물체는 단진동을 하였다. 이 단진동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 g이고, 실의 질량과 모든 마찰은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

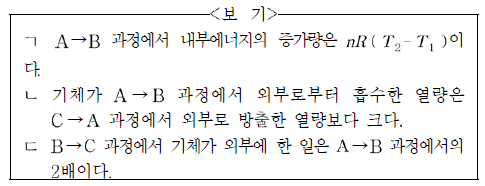

9. 그림은 n 몰의 이상기체의 상태가 A→B→C→A를 따라 변화할 때 압력과 부피의 관계를 나타낸 것이다. A→B는 정압과정, B→C는 단열과정, C→A는 등온과정이다. A, B의 온도는 각각 이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, R는 기체상수이고, 그림의 점선은 등온 곡선이다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

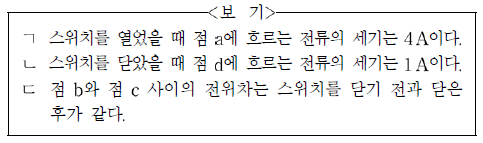

10. 그림은 저항값이 1Ω, 3Ω, 6Ω인 저항과 기전력이 2 V, 4 V인 전지, 스위치로 구성된 회로를 나타낸 것이다. 이 회로에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전지의 내부저항은 무시한다.) [3점]
- ① ㄷ
- ② ㄱ, ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

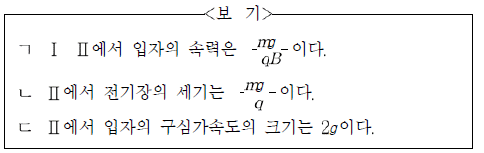

11. 그림과 같이 영역 Ⅰ,Ⅱ에는 세기가 B인 균일한 자기장이 xy 평면에 수직으로 들어가는 방향으로 있으며 균일한 중력장이 －y방향으로 있다. 영역 Ⅱ에만 균일한 전기장이 ＋y방향으로 있다. 양(＋)으로 대전된 전하량 q, 질량 m인 입자가 ＋x방향으로Ⅰ에 입사하여 등속 직선 운동한 후,Ⅱ에서 원궤도를 따라 운동하였다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 g이고, 입자의 크기, 전자기파의 발생은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
12. 다음은 톰슨의 비전하 실험과 밀리칸의 기름방울 실험에 대한 설명이다. 그림은 이에 대해 철수, 영희, 민수가 대화하는 것을 나타낸 것이다. 옳게 말한 사람을 모두 고른 것은?
- ① 철수
- ② 민수
- ③ 철수, 영희
- ④ 영희, 민수
- ⑤ 철수, 영희, 민수
등록된 댓글이 없습니다.
13. 그림은 저항값이 1Ω, 2Ω, 3Ω인 저항과 가변저항, 축전기 A, B를 전압이 일정한 전원장치에 연결한 회로를 나타낸 것이다. 가변저항의 저항값이 2Ω일 때 A의 양단의 전위차는 V0이고, B에 충전된 전하량은 Q0이다. 가변저항의 저항값이 6Ω일 때, A의 양단의 전위차와 B에 충전된 전하량을 각각 V0, Q0과 비교하여 바르게 짝지은 것은? (단, 가변저항의 저항값이 2Ω, 6Ω일 때 B는 완전히 충전되었다.) (순서대로 A의 양단의 전위차, B에 충전된 전하량) [3점]
- ① V0 보다 크다, Q0 보다 크다
- ② V0 보다 크다, Q0과 같다
- ③ V0 보다 크다, Q0 보다 작다
- ④ V0 보다 작다, Q0 보다 크다
- ⑤ V0 보다 작다, Q0 보다 작다
등록된 댓글이 없습니다.

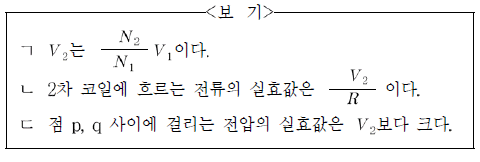

14. 그림과 같이 1차 코일과 2차 코일의 감은 수가 각각 N1, N2인 변압기의 2차 코일에 저항값이 R인 저항, 자체유도계수가 L인 코일, 전기용량이 C인 축전기를 직렬로 연결하였다. 전압의 실효값이 V1인 교류전원을 1차 코일에 연결하였더니 2차 코일의 전압의 실효값이 V2가 되었다. 교류 전원의 진동수는 이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 변압기는 에너지 손실이 없는 이상적인 변압기이다.) [3점]
- ① ㄱ
- ② ㄱ, ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

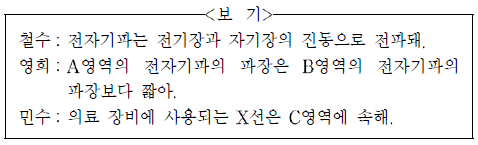

15. 그림은 전자기파를 진동수에 따라 분류한 것을 나타낸 것이다. 이에 대해 옳게 말한 사람을 <보기>에서 모두 고른 것은? (단, 빛의 속력은 3× 10⁸m/s이다.)
- ① 철수
- ② 영희
- ③ 철수, 영희
- ④ 철수, 민수
- ⑤ 영희, 민수
등록된 댓글이 없습니다.

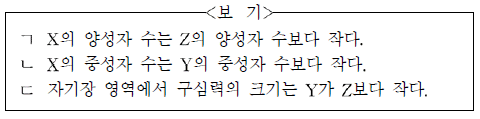

16. 그림은 균일한 자기장에 수직으로 입사한 원자핵 X, Y, Z가 운동한 경로를 나타낸 것이다. X, Y, Z는 같은 속도로 입사했으며, 지름이 각각 Dx, Dy, Dz인 원궤도를 따라 운동한 후 자기장 영역 밖으로 나왔다. X와 Y는 서로 동위 원소인 두 원자의 원자핵이며, Z는 Y가 한 번 알파붕괴하여 생성된 원자핵이다. Dx < Dy < Dz일 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 원자핵 사이에 작용하는 힘, 전자기파의 발생, 중력의 영향은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

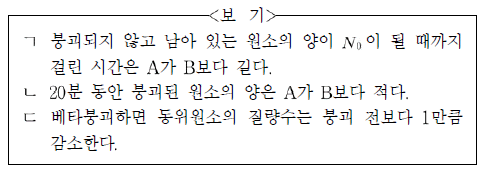

17. 표는 베타붕괴를 이용하는 의료용 영상 장치에 사용되는 방사성 동위원소 A, B의 반감기와 처음 양을 나타낸 것이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
18. 그림과 같이 마찰이 없는 수평면 위에서 중심선을 따라 운동하던 물체 A와 중심선 상에 정지해 있던 물체 B가 충돌한 후, A, B는 각각 벽면과 충돌하여 속력의 변화 없이 튕겨 나왔다. A, B는 중심선에서 y만큼 떨어진 P점에서 다시 충돌한다. A, B의 질량이 mA, mB이고 두 벽 사이의 거리가 2d일 때, y는? (단, mA는 mB보다 크고, 물체의 크기와 공기 저항은 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.

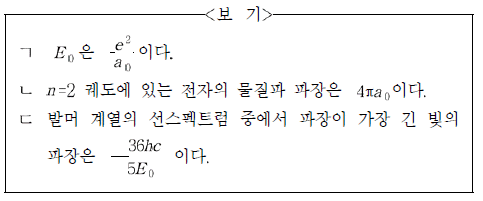

19. 다음은 보어의 수소 원자 모형에 대한 내용이다. 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, e , h , c는 각각 기본전하량, 플랑크 상수, 빛의 속력이다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
20. 다음은 철수가 읽은 신문 기사의 일부와 관련 자료이다. (가)에 들어갈 입자와 (나)에 들어갈 원자핵의 원자번호를 바르게 짝지은 것은? (순서대로 가, 나)
- ① 전자, 39
- ② 전자, 100
- ③ 중성자, 39
- ④ 중성자, 100
- ⑤ 양성자, 100
등록된 댓글이 없습니다.
