압연기능사(2016. 4. 2.) 시험일자 : 2016년 4월 2일
1과목 : 금속재료일반
1. 그림과 같은 결정격자의 금속 원소는?
- ① Ni
- ② Mg
- ③ Al
- ④ Au
수원2024. 3. 17. 14:10삭제
체심: Cr Mo Li W V Na K / 강도. 용융점이 높음. 전성 연성 떨어짐
면심: Al Ni Cu Pt Au Pb Ag Ca / 용융점 낮고 전연성 좋음 > 가공성이 좋음
조밀: Mg Ti Zn Cd Zr Co Be Ce Hg / 전연성과 융점이 낮음. 취성이 있음
2. 다음 중 Ni-Cu 합금이 아닌 것은?
- ① 어드밴스
- ② 콘스탄탄
- ③ 모넬메탈
- ④ 니칼로이
등록된 댓글이 없습니다.
3. 다음 중 주철에 관한 설명으로 틀린 것은?
- ① 비중은 C와 Si 등이 많을수록 작아진다.
- ② 용융점은 C와 Si등이 많을수록 낮아진다.
- ③ 주철을 600℃ 이상의 온도에서 가열 및 냉각을 반복하면 부피가 감소한다.
- ④ 투자율을 크게 하기 위해서는 화합 탄소를 적게 하고, 유리 탄소를 균일하게 분포시킨다.
등록된 댓글이 없습니다.
4. 침탄법에 대한 설명으로 옳은 것은?
- ① 표면을 용융시켜 연화시키는 것이다.
- ② 망상 시멘타이트를 구상화시키는 방법이다.
- ③ 강재의 표면에 아연을 피복시키는 방법이다.
- ④ 강재의 표면에 탄소를 침투시켜 경화시키는 것이다.
등록된 댓글이 없습니다.
5. 전해 인성 구리는 약 400℃ 이상의 온도에서 사용하지 않는 이유로 옳은 것은?
- ① 풀림취성을 발생시키기 때문이다.
- ② 수소취성을 발생시키기 때문이다.
- ③ 고온취성을 발생시키기 때문이다.
- ④ 상온취성을 발생시키기 때문이다.
등록된 댓글이 없습니다.
6. 구상흑연주철은 주조성, 가공성 및 내마멸성이 우수하다. 이러한 구상흑연주철 제조시 구상화제로 첨가되는 원소로 옳은 것은?
- ① P, S
- ② O, N
- ③ Pb, Zn
- ④ Mg, Ca
등록된 댓글이 없습니다.
7. Y 합금의 일종으로 Ti과 Cu를 0.2% 정도씩 첨가한 것으로 피스톤에 사용되는 것은?
- ① 두랄루민
- ② 코비탈륨
- ③ 로엑스합금
- ④ 하이드로날륨
수원2024. 3. 17. 17:29삭제
코비탈륨은 Ti과 Cu를 첨가하여 만든 합금으로, 이는 피스톤 제작에 적합한 높은 강도와 내식성을 가지고 있기 때문. 또한, 고온에서도 안정적인 성질을 가지고 있어 엔진 내부에서 사용되는 것이 적합함.
8. 형상 기억 효과를 나타내는 합금이 일으키는 변태는?
- ① 펄라이트 변태
- ② 마텐자이트 변태
- ③ 오스테나이트 변태
- ④ 레데뷰라이트 변태
등록된 댓글이 없습니다.
9. 다이캐스팅 주물품, 단조품 등의 재료로 사용되며 융점이 약 660℃이고, 비중이 약 2.7인 원소는?
- ① Sn
- ② Ag
- ③ Al
- ④ Mn
등록된 댓글이 없습니다.
10. Fe-C 평형상태도에서 공정점의 C%는?
- ① 0.02%
- ② 0.8%
- ③ 4.3%
- ④ 6.67%
등록된 댓글이 없습니다.
11. 금속의 소성변형을 일으키는 원인 중 원자밀도가 가장 큼 격자면에서 잘 일어나는 것은?
- ① 슬립
- ② 쌍정
- ③ 전위
- ④ 편석
등록된 댓글이 없습니다.
12. 시험편을 눌러 구부리는 시험방법으로 굽힘에 대한 저항력을 조사하는 시험방법은?
- ① 충격시험
- ② 굽힘시험
- ③ 전단시험
- ④ 인장시험
등록된 댓글이 없습니다.
13. 다음 중 가는 실선으로 긋는 선이 아닌 것은?
- ① 치수선
- ② 지시선
- ③ 가상선
- ④ 치수보조선
등록된 댓글이 없습니다.
14. 3/8-16UNC-2A의 나사기호에서 2A가 의미하는 것은?
- ① 나사의 등급
- ② 나사의 호칭
- ③ 나사산의 줄수
- ④ 나사의 잠긴방향
등록된 댓글이 없습니다.
15. 헐거운 끼워맞춤에서 구멍의 최소허용치수와 축의 최대허용치수와의 차는?
- ① 최소 죔새
- ② 최대 죔새
- ③ 최소 틈새
- ④ 최대 틈새
등록된 댓글이 없습니다.
16. 그림에 표시된 도형은 어느 단면도에 해당하는가?
- ① 온 단면도
- ② 합성 단면도
- ③ 계단 단면도
- ④ 부분 단면도
등록된 댓글이 없습니다.
2과목 : 금속제도

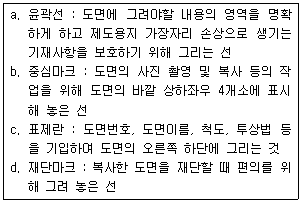

17. 다음 보기에서 도면의 양식에 대한 설명으로 옳은 것을 모두 고른 것은?
- ① a, c
- ② a, b, d
- ③ b, a, d
- ④ a, b, c, d
등록된 댓글이 없습니다.
18. 대상물의 일부를 떼어낸 경계를 표시할 때 불규칙한 파형의 가는 실선 또는 지그재그선으로 나타내는 것은?
- ① 절단선
- ② 가상선
- ③ 피치선
- ④ 파단선
등록된 댓글이 없습니다.
19. 기어의 모듈(m)을 나타내는 식으로 옳은 것은?
- ① 잇수/피치원의 지름
- ② 피치원의 지름/잇수
- ③ 잇수+피치원의 지름
- ④ 피치원의 지름-잇수
등록된 댓글이 없습니다.
20. 도면에 대한 내용으로 가장 올바른 것은?
- ① 구멍수는 11개, 구멍의 깊이는 11mm이다.
- ② 구멍수는 4개, 구멍의 지름 치수는 11mm이다.
- ③ 구멍수는 7개, 구멍의 피치간격 치수는 11mm이다.
- ④ 구멍수는 11개, 구멍의 피치간격 치수는 7mm이다.
등록된 댓글이 없습니다.
21. 기준치수가 50, 최대허용치수가 50.007, 최소허용치수가 49.982일 때 위치수허용차는?
- ① +0.025
- ② -0.018
- ③ +0.007
- ④ -0.025
등록된 댓글이 없습니다.
22. 원을 등각투상도로 나타내면 어떤 모양이 되는가?
- ① 진원
- ② 타원
- ③ 마름모
- ④ 쌍곡선
수원2024. 3. 19. 09:39삭제
정면도, 우측면도, 평면도의 세 모서리선이 이루는 각이
각각 120°를 이루는 투상도
23. 재료 기호 “STC105"를 옳게 설명한 것은?
- ① 탄소함유량이 1.00~1.10%인 탄소 공구강
- ② 탄소함유량이 1.00~1.10%인 합금 공구강
- ③ 인장강도가 100~110N/mm2인 탄소 공구강
- ④ 인장강도가 100~110N/mm2인 합금 공구강
등록된 댓글이 없습니다.
24. 15mm 드릴 구멍의 지시선을 도면에 옳게 나타낸 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
25. 로울의 직경이 340mm, 회전수 150rpm일 때 압연되는 재료의 출구 속도는 3.67m/sec이었다면 전진율은?
- ① 37%
- ② 40%
- ③ 54%
- ④ 70%
수원2024. 3. 19. 16:14삭제
롤주속도 = 2πr / sec (※ 속도 = 거리/ 시간)
= [{(2 x 3.14 x 340mm/2) x (150round/min) x 60sec/min} / (1m/1000mm}]
= 2.669 m/sec
출구속도 = 3.67m/sec
선진율 = { (3.67 - 2.669) / 2.669 } x 100
= 37.5%
26. 워킹빔식 가열로에서 유압, 전동에 의해 움직이는 과정으로 옳은 것은?
- ① 상승→전진→하강→후퇴
- ② 상승→후퇴→하강→전진
- ③ 하강→전진→상승→후퇴
- ④ 하강→상승→후퇴→전진
등록된 댓글이 없습니다.
27. 슬래브 15000톤을 처리하여 코일 13500톤을 생산했을 때 압연 실수율은 몇 %인가? (단, 재열재는 500톤이 발생하였고, 지열재는 소재량에 포함시키지 않는다.)
- ① 90.1%
- ② 93.1%
- ③ 95.4%
- ④ 98.4%
a2024. 3. 19. 16:19삭제
실압연중량/소재중량 * 100
[출처] 압연 계산식|
28. 작은 입자의 강철이나 그리드를 분사하여 스케일을 기계적으로 제거하는 작업은?
- ① 황산처리
- ② 염산처리
- ③ 와이어 브러시
- ④ 쇼트 블라스트
등록된 댓글이 없습니다.
29. 공업용 로에 쓰이는 내화재료는 제게르 추 몇 번 이상이 사용되는가?
- ① KS14
- ② KS18
- ③ KS22
- ④ KS26
등록된 댓글이 없습니다.
30. 압연시 Roll 및 강판에 압연유의 균일한 플레이트 아웃(전개 부착)을 위한 에멀션 특성으로 틀린 것은?
- ① 농도에 관계없이 부착유량은 증대한다.
- ② 점도가 높으면 부착유량이 증가한다.
- ③ 사용수중 Cl- 이온은 유화를 불안정하게 한다.
- ④ 토출압이 증가할수록 플레이트아웃성은 개선된다.
등록된 댓글이 없습니다.
3과목 : 압연기술
31. 맞물려 돌아가는 한쌍의 롤(Roll)사이에 금속재료를 넣어 단면적 혹은 두께를 감소시키는 금속가공법은?
- ① 압연
- ② 단조
- ③ 인발
- ④ 압출
등록된 댓글이 없습니다.
32. 압연 중 압연 하중에 의해서 발생되는 롤 밴딩 현상은 스트립의 Profile에 큰 영향을 미친다. 스트립의 용도에 맞는 Profile을 관리하게 되는 데 Strip Profile과 관계가 먼 것은?
- ① roll 냉각수 header
- ② roll bender
- ③ roll initial crown
- ④ looper
등록된 댓글이 없습니다.
33. 접촉각과 압하량의 관계를 바르게 나타낸 것은? (단, △h는 압하량, r은 롤의 반지름, α는 접촉각이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
34. 강판결함검사 중 아래의 원인으로 발생하는 결함은?
- ① roll mark
- ② reel mark
- ③ scab
- ④ blow hole
등록된 댓글이 없습니다.
35. 냉간 압연강판의 정정 설비의 목적으로 틀린 것은?
- ① 분진 제거
- ② 잔류 압연류 제거
- ③ 표면 산화막 제거
- ④ 표면잔류 철분 제거
등록된 댓글이 없습니다.
36. 압연기의 롤러 베어링에 그리스 윤활을 하려고 할 때 가장 좋은 급유 방법은?
- ① 손 급유법
- ② 충진 급유법
- ③ 패드 급유법
- ④ 나사 급유법
등록된 댓글이 없습니다.
37. 다음 중 냉간 박판의 압연공정 순서로 옳은 것은?
- ① 표면청정→조질압연→산세→풀림→냉간압연→전단리코일링
- ② 표면청정→산세→냉간압연→풀림→조질압연→전단리코일링
- ③ 산세→냉간압연→표면청정→풀림→조질압연→전단리코일링
- ④ 산세→표면청정→냉간압연→조질압연→풀림→전단리코일링
등록된 댓글이 없습니다.
38. 열연공장의 조압연 제어가 아닌 것은?
- ① 개도 설정 제어
- ② 가속율 설정 제어
- ③ 로울 갭(roll gap) 설정 제어
- ④ 디스케일링(descaling) 설정 제어
등록된 댓글이 없습니다.
39. 냉간압연 작업롤에서 상부 롤이 하부 롤보다 클 때 압연 후 스트립의 방향은 어떻게 변하는가?
- ① 스트립은 상향한다.
- ② 스트립은 하향한다.
- ③ 스트립은 flat 하다.
- ④ 스트립에 camber가 발생한다.
등록된 댓글이 없습니다.
40. 압연 속도(Rolling speed)가 마찰 계수와의 관계는?
- ① 속도와 마찰계수는 상관없다.
- ② 속도가 크면 마찰계수는 증가한다.
- ③ 속도가 크면 마찰계수는 감소한다.
- ④ 속도에 관계없이 마찰계수는 일정하다.
등록된 댓글이 없습니다.
41. 냉간압연작업을 할 때 냉간압연유의 역할을 설명한 것으로 틀린 것은?
- ① 압연제의 표면성상을 향상시킨다.
- ② 부하가 증가되어 롤의 마모를 감소시킨다.
- ③ 고속화를 가능하게 하여 압연능률을 향상시킨다.
- ④ 압하량을 크게 하여 압연재를 효과적으로 얇게 한다.
등록된 댓글이 없습니다.
42. 공형압연 설계시 고려할 사항이 아닌 것은?
- ① 열전단률
- ② 압연 토크
- ③ 압연 하중
- ④ 유효 롤 반지름
등록된 댓글이 없습니다.
43. 풀림 공정에서 재결정에 의해 새로운 결정조직으로 변한 강판을 제압하 하여 냉간가공으로 재질을 개선하고 형상을 교정하는 것은?
- ① Temper color
- ② Power curve
- ③ Deep drawing
- ④ Skin pass
등록된 댓글이 없습니다.
44. 냉간압연시 재결정 온도 이하에서 압연하는 목적이 아닌 것은?
- ① 압연동력이 감소된다.
- ② 균일한 성질을 얻고 결정립을 미세화 시킨다.
- ③ 가공경화로 인하여 강도, 경도를 증가시킨다.
- ④ 가공면이 아름답고 정밀한 모양으로 완성한다.
등록된 댓글이 없습니다.
45. 압연작업시 압연재의 두께를 자동으로 제어하는 장치는?
- ① γ-ray
- ② x-ray
- ③ SCC
- ④ AGC
등록된 댓글이 없습니다.
46. 예지 스캐브(edge scab)의 발생 원인이 아닌 것은?
- ① 슬래브 코머부 또는 측면ㅇ 발생한 크랙이 압연될 때
- ② 슬래브의 손질이 불완전하거나 스카핑이 불량할 때
- ③ 슬래브 끝 부분 온도 강하로 압연 중 폭방향의 균일한 연신이 발생할 때
- ④ 제강 중 불순물의 분리 부상이 부족하여 강중에 대형 불순물 또는 기포가 존재할 때
등록된 댓글이 없습니다.
4과목 : 압연설비
47. 공형압연설계에서 공형의 구성요건이 아닌 것은?
- ① 능률과 실수율이 낮을 것
- ② 롤에 국부마멸을 일으키지 않고 롤 수명이 길 것
- ③ 압연할 때 재료의 흐름이 균일하고 작업이 쉬울 것
- ④ 정해진 롤 강도, 압연 토크 및 롤 스페이스를 만족시킬 것
등록된 댓글이 없습니다.
48. 비열이 0.9cal/gㆍ℃인 물질 100g을 20℃에서 910℃까지 높이는데 필요한 열량은 몇 kcal인가?
- ① 60.1kcal
- ② -60.1kcal
- ③ 80.1kcal
- ④ -80.1kcal
등록된 댓글이 없습니다.
49. 신체적, 컨디션의 율동적인 발현, 즉 식욕, 소화력, 활동력, 스테미너 및 지구력과 밀접 생체리듬은?
- ① 심리적 리듬
- ② 감성적 리듬
- ③ 지성적 리듬
- ④ 육체적 리듬
등록된 댓글이 없습니다.
50. 다음 윤활제 중 반고체 윤활제에 해당되는 것은?
- ① 흑연
- ② 지방유
- ③ 그리스
- ④ 경유
등록된 댓글이 없습니다.
51. 다음 중 연속식 가열로가 아닌 것은?
- ① 배치식(Batch type)
- ② 푸셔식(Pusher type)
- ③ 워킹빔식(Walking beam type)
- ④ 회전로상식(Rotary hearth type)
등록된 댓글이 없습니다.
52. 중후판 압연에서 롤을 교체하는 이유로 가장 거리가 먼 것은?
- ① 작업 롤의 마멸이 있는 경우
- ② 롤 표면의 거침이 있는 경우
- ③ 귀갑상의 열균열이 발생한 경우
- ④ 작업 소재의 재질 변경이 있는 경우
등록된 댓글이 없습니다.
53. 가열로의 로압이 높을 때에 대한 설명으로 옳은 것은?
- ① 버너의 연소상태가 좋아진다.
- ② 방염에 의한 로체 주변의 철구조물이 손상된다.
- ③ 개구부에서 방염에 의한 작업자의 위험도가 감소한다.
- ④ 슬래브 장입구, 추출구에서는 방염에 의한 열손실이 감소한다.
등록된 댓글이 없습니다.
54. 동일한 조업조건에서 냉간압연 롤의 가장 적합한 형상은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
55. 조 압연기의 사이드 가이드(side guide)의 주 역할은?
- ① 소재의 스트립(strip)을 압연기에 유도
- ② 소재의 폭 결정
- ③ 소재의 회전
- ④ 소재의 장력 유지
등록된 댓글이 없습니다.
56. 다음 중 작업롤이 갖추어야 할 특성에 해당되지 않는 것은?
- ① 취성
- ② 내마멸성
- ③ 내충격성
- ④ 내표면 균열성
등록된 댓글이 없습니다.
57. 가역식 냉간 압연기의 부속 명칭이 아닌 것은?
- ① 코일 콘베이어
- ② 커버 캐리지
- ③ 통판 테이블
- ④ 벨트 루퍼
등록된 댓글이 없습니다.
58. 무재해 운동의 3원칙 중 모든 잠재위험요인을 사전에 발견ㆍ해결ㆍ파악함으로서 근원적으로 산업재해를 없애는 원칙을 무엇이라 하는가?
- ① 대책선정의 원칙
- ② 무의 원칙
- ③ 참가의 원칙
- ④ 선취 해결의 원칙
등록된 댓글이 없습니다.
59. 전동기로부터 피니언 또는 피니언과 롤을 연결하여 동력을 전달하는 것은?
- ① Body
- ② Neck
- ③ Spindle
- ④ Repeater
등록된 댓글이 없습니다.
60. 윤활제 중 유지(fat and oil)의 주성분은?
- ① 지방산과 글리세린
- ② 파라핀과 나프탈렌
- ③ 올레핀과 나트륨
- ④ 붕산과 탄화수소
등록된 댓글이 없습니다.
