전기기사(2004. 8. 8.) 시험일자 : 2004년 8월 8일
1과목 : 전기자기학
1. 자기회로와 전기회로의 대응 관계가 잘못된 것은?
- ① 투자율-도전도
- ② 자속밀도-전속밀도
- ③ 퍼미언스-콘덕턴스
- ④ 기자력-기전력
지나가는나그네2022. 4. 10. 10:55삭제
답은 1번이 맞는것같은데요?, 정전계와정자계비교에서 유전율=투자율 과 관련.
나머지는 맞음.
2. 코일로 감겨진 자기회로에서 철심의 투자율을 μ라 하고 회로의 길이를 ℓ이라 할 때 그 회로의 일부에 미소공극 ℓg를 만들면 회로의 자기저항은 처음의 몇 배가 되는가? (단, ℓ g≪ℓ 즉, ℓ -ℓ g≒ℓ 이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
3. 진공 중에서 무한장 직선도체에 선전하밀도 ρL=2π×10-3 C/m가 균일하게 분포된 경우 직선도체에서 2m와 4m 떨어진 두 점사이의 전위차는 몇 V 인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
4. 플레밍(Flaming)의 왼손법칙을 나타내는 F - B - I 에서 F 는 무엇인가?
- ① 전동기 회전자의 도체의 운동방향을 나타낸다.
- ② 발전기 정류자의 도체의 운동방향을 나타낸다.
- ③ 전동기 자극의 운동방향을 나타낸다.
- ④ 발전기 전기자의 도체 운동방향을 나타낸다.
등록된 댓글이 없습니다.
5. 그림과 같이 두께 ｄ, 내외반지름이 r1, r2 인 원환의 1/8 이 되는 부채꼴 모양의 반지름 방향에 대한 저항은? (단, 원환의 재료 도전률을 σ라고 한다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
6. 그림과 같이 n개의 동일한 콘덴서 C를 직렬 접속하여 최하단의 한개와 병렬로 정전용량 Co의 정전전압계를 접속하였다. 이 정전전압계의 지시가 V일 때 측정전압 Vo는 몇 V 인가?
- ① nV
- ②
- ③
- ④
등록된 댓글이 없습니다.
7. 공기 중에서 어느 거리를 두고 있는 두 점전하사이에 작용하는 힘이 1 N이고, 두 점전하를 액체 유전체속에 넣었더니 0.4 N으로 힘이 줄었다. 이 액체 유전체의 비유전률은 얼마인가?
- ① 0.1
- ② 0.4
- ③ 2.5
- ④ 6.25
등록된 댓글이 없습니다.
8. 어떤 대전체가 진공 중에서 전속이 Q[C]이었다. 이 대전체를 비유전률 10 인 유전체속으로 가져갈 경우에 전속은 어떻게 되는가?
- ① Q
- ② 10Q
- ③ Q/10
- ④
등록된 댓글이 없습니다.
9. 그림과 같은 안반지름 7㎝, 바깥반지름 9㎝인 환상철심에 감긴 코일의 기자력이 500AT일 때, 이 환상철심 내단면의 중심부의 자계의 세기는 몇 AT/m 인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
10. 파라데이법칙에서 회로와 쇄교하는 전자속수를 φ[Wb], 회로의 권회수를 N라 할 때 유도기전력 U 는 얼마인가?
- ① 2πμNφ
- ② 4πμNφ
- ③
- ④
등록된 댓글이 없습니다.
11. 서로 다른 두 유전체사이의 경계면에 전하분포가 없다면 경계면 양쪽에서의 전계 및 전속밀도는?
- ① 전계의 법선성분 및 전속밀도의 접선성분은 서로 같다.
- ② 전계의 접선성분 및 전속밀도의 법선성분은 서로 같다.
- ③ 전계 및 전속밀도의 법선성분은 서로 같다.
- ④ 전계 및 전속밀도의 접선성분은 서로 같다.
등록된 댓글이 없습니다.
12. 막대자석 위쪽에 동축도체 원판을 놓고 회로의 한 끝은 원판의 주변에 접촉시켜 습동하도록 해 놓은 그림과 같은 파라데이 원판실험을 할 때 검류계에 전류가 흐르지 않는 경우는?
- ① 자석을 축 방향으로 전진시킨후 후퇴시킬 때
- ② 자석만을 일정한 방향으로 회전시킬 때
- ③ 원판만을 일정한 방향으로 회전시킬 때
- ④ 원판과 자석을 동시에 같은 방향, 같은 속도로 회전시킬 때
등록된 댓글이 없습니다.
13. 자기유도계수 L을 구하는 식이 아닌 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
14. 전자의 비전하는 몇 C/kg 인가?
- ① -1.759×1011
- ② -2.759×1011
- ③ -8.559×1011
- ④ -9.559×1011
등록된 댓글이 없습니다.
15. 1μA의 전류가 흐르고 있을 때, 1초동안 통과하는 전자수는 약 몇 개인가? (단, 전자 1개의 전하는 1.602×10-19 C 이다.)
- ① 6.24×1010
- ② 6.24×1011
- ③ 6.24×1012
- ④ 6.24×1013
등록된 댓글이 없습니다.
16. E =(i +j 2+k 3)[V/cm]로 표시되는 전계가 있다. 0.01μC의 전하를 원점으로부터 i 3[m]로 움직이는데 필요한 일은 몇 Ｊ 인가?
- ① 3×10-8
- ② 3×10-7
- ③ 3×10-6
- ④ 3×10-5
등록된 댓글이 없습니다.
17. 전위 V= 3xy+z+4 일 때 전계 E 는?
- ① i 3x+j 3y+k
- ② -i 3y-j 3x-k
- ③ i 3x-j 3y-k
- ④ i 3y+j 3x+k
등록된 댓글이 없습니다.
18. 자유공간에 있어서 포인팅 벡터를 S [W/m2]라 할 때 전장의 세기의 실효값 Ee[V/m]를 구하면?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
19. 다음 사항 중 옳은 것은?
- ① 지구 상공에는 대기가 전리되어 전자와 이온으로 구성된 전리층이 있는데 A층, B층, C층, D층, E층, F층 등이 있다.
- ② 지구상에서 전자파를 발사하면 파장이 긴 것일수록 전리층을 쉽게 벗어날 수가 있다.
- ③ 장파는 주로 F층에서 반사되어 지구로 되돌아 온다.
- ④ 송신 안테나에서 방사되는 전자파는 직접파, 대지 반사파, 산악 회절파, 전리층 반사파 등으로 수신 안테나에 이른다.
등록된 댓글이 없습니다.
20. 내경이 2cm, 외경이 3cm인 동심 구 도체간에 고유저항이 1.884x102Ωm인 저항물질로 채워져 있는 경우, 내외구간의 합성저항은 약 몇 Ω이 되는가?
- ① 2.5
- ② 5
- ③ 250
- ④ 500
등록된 댓글이 없습니다.
2과목 : 전력공학
21. 송전선에 복도체를 사용할 경우, 같은 단면적의 단도체를 사용하였을 경우와 비교할 때 옳지 않은 것은?
- ① 전선의 인덕턴스는 감소되고 정전용량은 증가된다.
- ② 고유 송전용량이 증대되고 정태안정도가 증대된다.
- ③ 전선 표면의 전위경도가 증가한다.
- ④ 전선의 코로나 개시전압이 높아진다.
등록된 댓글이 없습니다.
22. 용량 20kVA인 단상 주상변압기에 걸리는 하루의 부하가 20kW 14시간, 10kW 10시간일 때 하루동안의 손실은 몇 W 가 되는가? (단, 부하의 역률은 1로 가정하고, 변압기의 전부하동손은 300W, 철손은 100W이다.)
- ① 6850
- ② 7200
- ③ 7350
- ④ 7800
등록된 댓글이 없습니다.
23. 전력용 피뢰기에서 직렬 갭(Gap)의 주된 사용 목적은?
- ① 방전내량을 크게 하고 장시간 사용하여도 열화를 적게 하기 위함이다.
- ② 충격방전개시전압을 높게 하기 위함이다.
- ③ 상시는 누설전류를 방지하고 충격파 방전 종료후에는 속류를 즉시 차단하기 위함이다.
- ④ 충격파가 침입할 때 대지에 흐르는 방전전류를 크게하여 제한전압을 낮게 하기 위함이다.
등록된 댓글이 없습니다.
24. 송전선로에 사용되는 애자의 특성이 나빠지는 원인으로 볼 수 없는 것은?
- ① 애자 각 부분의 열팽창의 상이
- ② 전선 상호간의 유도장애
- ③ 누설전류에 의한 편열
- ④ 시멘트의 화학팽창 및 동결팽창
등록된 댓글이 없습니다.
25. 3300V, △결선 비접지 배전선로에서 1선이 지락하면 전선로의 대지전압은 몇 V 까지 상승하는가?
- ① 4125
- ② 4950
- ③ 5715
- ④ 6600
등록된 댓글이 없습니다.
26. 그림과 같이 정수가 서로 같은 평행 2회선 송전선로의 4단자 정수 중 B 에 해당되는 것은?
- ① 2B1
- ② 4B1
- ③
- ④
등록된 댓글이 없습니다.
27. 송전계통의 안정도 향상책으로 적당하지 않은 것은?
- ① 직렬콘덴서로 선로의 리액턴스를 보상한다.
- ② 기기의 리액턴스를 감소한다.
- ③ 발전기의 단락비를 작게 한다.
- ④ 계통을 연계한다.
등록된 댓글이 없습니다.
28. 송전전력, 선간전압, 부하역률, 전력손실 및 송전거리를 동일하게 하였을 경우 3상3선식과 단상2선식의 총 전선량(중량)비는 얼마인가?
- ① 0.75
- ② 0.87
- ③ 0.94
- ④ 1.15
등록된 댓글이 없습니다.
29. 3상3선식 송전선에서 L을 작용인덕턴스라 하고 Lm 및 Le는 대지를 귀로로 하는 1선의 자기인덕턴스 및 상호인덕 턴스라고 할 때 이들 사이의 관계식은?
- ① L=Lm-Le
- ② L=Le-Lm
- ③ L=Lm+Le
- ④
ㄱㄱㄱㄱ2024. 10. 25. 15:47삭제
답 3번
30. 수차의 특유속도를 나타내는 식은? (단, N: 정격회전수[rpm], H: 유효낙차[m], P: 유효낙차 H[m]일 경우의 최대출력[kW]이라고 함)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
31. 송전선로에 있어서 장경간(long span)이라고 하는 것은 표준경간에 몇 m를 더한 경간을 넘는 것을 말하는가?
- ① 100
- ② 150
- ③ 200
- ④ 250
등록된 댓글이 없습니다.
32. 발전기의 정상, 역상, 영상임피던스를 각각 Z 1, Z 2, Z o라 하고 A상의 무부하 기전력을 E a 라 할 때 A상 단자가 접지된 경우의 전류 Ｉ a 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
33. 콘덴서용 차단기의 정격전류는 콘덴서군 전류의 몇 % 이상의 것을 선정하는 것이 바람직한가?
- ① 120
- ② 130
- ③ 140
- ④ 150
등록된 댓글이 없습니다.
34. 증기압, 증기온도 및 진공도가 일정하다면 추기할 때는 추기치 않을 때보다 단위 발전량당 증기소비량과 연료 소비량은 어떻게 변하는가?
- ① 증기소비량, 연료소비량 모두 감소한다.
- ② 증기소비량은 증가하고, 연료소비량은 감소한다.
- ③ 증기소비량은 감소하고, 연료소비량은 증가한다.
- ④ 증기소비량, 연료소비량 모두 증가한다.
등록된 댓글이 없습니다.
35. 원자로의 주기란 무엇을 말하는 것인가?
- ① 원자로의 수명
- ② 원자로가 냉각정지상태에서 전출력을 내는데 까지의 시간
- ③ 원자로가 임계에 도달하는 시간
- ④ 중성자의 밀도(flux)가 읗= 2.718배 만큼 증가하는데 걸리는 시간
등록된 댓글이 없습니다.
36. 100kVA 단상변압기 3대로 △결선하여 수용가에게 급전하던 중 변압기 1대가 고장이 발생하여 이를 제거하였다. 이 때 부하가 250kVA라면 나머지 두 대로 급전할 경우 변압기는 약 몇 % 의 과부하율로 운전되겠는가?
- ① 115
- ② 125
- ③ 135
- ④ 145
등록된 댓글이 없습니다.
37. 1대의 주상변압기에 역률(늦음) cosθ1, 유효전력 P1[kW]의 부하와 역률(늦음) cosθ2, 유효전력 P2[kW]의 부하가 병렬로 접속되어 있을 경우 주상변압기에 걸리는 피상전력은 몇 kVA 인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
38. 최근 154kV급 변전소에 주로 설치되는 차단기의 종류는?
- ① 자기차단기(MBB)
- ② 유입차단기(OCB)
- ③ 기중차단기(ACB)
- ④ SF6가스차단기(GCB)
등록된 댓글이 없습니다.
39. 단선 고장시의 이상전압이 최저인 접지방식은?
- ① 직접 접지식
- ② 비접지식
- ③ 고저항 접지식
- ④ 소호리액터 접지식
등록된 댓글이 없습니다.
40. 단상 3선식에 사용되는 바란서(balancer)의 특성이 아닌것은?
- ① 여자 임피던스가 적다.
- ② 누설 임피던스가 적다.
- ③ 권수비가 1:1 이다.
- ④ 단권변압기이다.
등록된 댓글이 없습니다.
3과목 : 전기기기
41. 주상 변압기의 고압측에 몇 개의 탭을 내놓는 이유는?
- ① 예비 단자용으로
- ② 부하 전류를 조정하기 위하여
- ③ 수전점의 전압을 조정하기 위하여
- ④ 여자 전류를 조정하기 위하여
등록된 댓글이 없습니다.
42. 단상 직권 정류자 전동기에서 보상 권선과 저항 도선의 작용을 설명한 것 중 옳지 않은 것은?
- ① 역률을 좋게 한다.
- ② 변압기의 기전력을 크게 한다.
- ③ 전기자 반작용을 제거해 준다.
- ④ 저항 도선은 변압기 기전력에 의한 단락 전류를 작게 한다.
등록된 댓글이 없습니다.
43. 8극 900[rpm] 동기 발전기로 병렬운전하는 극수 6의 교류 발전기의 회전수는?
- ① 1400
- ② 1200
- ③ 1000
- ④ 900
등록된 댓글이 없습니다.
44. 권선형유도전동기에서 2차측 저항을 3배로 하면 최대 토크는 어떻게 되는가?
- ① 3배가 된다.
- ② √3 배가 된다.
- ③ 1/3 배가 된다.
- ④ 변하지 않는다
등록된 댓글이 없습니다.
45. 3상 유도기에서 출력의 변환식이 맞는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
46. 단자전압 220[V], 부하전류 50[A] 인 분권 발전기의 유기 기전력은? (단, 여기서 전기자 저항은 0.2[Ω]이며 계자전류 및 전기자 반작용은 무시한다.)
- ① 210[V]
- ② 215[V]
- ③ 225[V]
- ④ 230[V]
등록된 댓글이 없습니다.
47. 직권 발전기의 계자철심에 잔류자기가 없어도 발전을 할수 있는 발전기는?
- ① 타여자발전기
- ② 분권발전기
- ③ 직권발전기
- ④ 복권발전기
등록된 댓글이 없습니다.
48. 계자권선이 전기자에 병렬로만 연결된 직류기는?
- ① 분권기
- ② 직권기
- ③ 복권기
- ④ 타여자기
등록된 댓글이 없습니다.
49. 자동제어장치에 사용되는 서보 모터(servomotor)의 특징을 나타낸 것 중 옳지 않은 것은?
- ① 빈번한 시동, 정지, 역전 등의 가혹한 상태에 견디도록 견고하고 큰 돌입 전류에 견딜 것
- ② 직류 서보 모터에 비하여 교류 서보 모터의 시동 토크가 매우 크다.
- ③ 시동 토크는 크나, 회전부의 관성 모먼트가 작고 전기적 시정수가 짧을 것
- ④ 발생 토크는 입력 신호에 비례하고 그 비가 클 것
등록된 댓글이 없습니다.
50. 변압비 10:1의 단상변압기 3대를 Y-△로 접속하여 2차측에 200[V], 75[kVA]의 3상 평형부하를 걸었을 때 1차측에 흐르는 전류는 몇 [A]인가?
- ① 3464
- ② 2000
- ③ 12.5
- ④ 13.5
ㄱㄱㄱㄱㄱ2024. 10. 22. 21:09삭제
N1/N2=I2/I1, Pa=3V2I2, I2=75000/3*200=125(A)
10/1=125/I1, I1=125/10=12.5(A)
51. 동기 발전기가 운전 중 갑자기 3상 단락을 일으켰을 때 그 순간 단락 전류를 제한하는 것은?
- ① 전기자 누설 리액턴스와 계자누설 리액턴스
- ② 전기자 반작용
- ③ 동기 리액턴스
- ④ 단락비
등록된 댓글이 없습니다.
52. 정격 출력이 7.5[KW]의 3상 유도 전동기가 전부하 운전에서 2차 저항손이 300[W]이다. 슬립은 몇 [%]인가?
- ① 9.42
- ② 7.51
- ③ 4.61
- ④ 3.85
ㄱㄱㄱㄱㄱ2024. 10. 22. 12:57삭제
철손=슬립*2차전력,슬립=동손/2차전력=300/7500=0.04
53. 50[Hz], 4극 20[HP]의 3상 유도전동기가 있다. 전부하시의 회전수가 1450[rpm]일 때 회전력[Kg.m]은 약 얼마인가? (단, 1[HP]는 736[W]로 한다)
- ① 6.85
- ② 7.85
- ③ 9.85
- ④ 10.85
등록된 댓글이 없습니다.
54. 동기 발전기의 권선을 분포권으로 하면?
- ① 집중권에 비하여 합성 유도 기전력이 높아진다.
- ② 권선의 리액턴스가 커진다.
- ③ 파형이 좋아진다.
- ④ 난조를 방지한다.
등록된 댓글이 없습니다.
55. 교류 전동기에서 브러시 이동으로 속도변화가 편리한 전동기는?
- ① 농형 전동기
- ② 시라게 전동기
- ③ 동기 전동기
- ④ 2중 농형 전동기
등록된 댓글이 없습니다.
56. 동기발전기의 단자부근에서 단락사고가 발생했다. 이 때 단락전류는?
- ① 서서히 증가해서 일정한 전류가 됨
- ② 급격히 증가한 후 일정한 전류로 감소함
- ③ 서서히 감소해서 일정전류가 됨
- ④ 서서히 감소하다가 일정한 전류로 증가함
등록된 댓글이 없습니다.
57. 직류기의 전기자 반작용에 관한 설명으로 옳지 않은 것은?
- ① 보상권선은 계자극면의 자속분포를 수정할 수 있다.
- ② 전기자 반작용을 보상하는 효과는 보상권선보다 보극이 유리하다.
- ③ 고속기나 부하변화가 큰 직류기에는 보상권선이 적당하다.
- ④ 보극은 바로 밑의 전기자 권선에 의한 기자력을 상쇄한다.
등록된 댓글이 없습니다.
58. 고정자의 속도가 N1[rpm], 주파수는 f[㎐]이고 회전자의 속도가 N2[rpm], 슬립이 s 라면 회전자 도체에 유기되는 기전력의 주파수[㎐]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
59. 10[KVA], 2000/100[V]변압기의 1차 환산 등가임피던스가 6 + j8[Ω]일 때 % 리액턴스 강하는?
- ① 1.5
- ② 2
- ③ 5
- ④ 10
ㄱㄱㄱㄱ2024. 10. 22. 13:16삭제
%X=PX/10V^2=10*0.8/10*2^2=2
60. 변압기에 사용되는 절연유에 요구되는 특성이 아닌 것은?
- ① 점도가 낮을 것
- ② 절연내력이 작을 것
- ③ 인화점이 높을 것
- ④ 변질하지 말 것
등록된 댓글이 없습니다.
4과목 : 회로이론 및 제어공학
61. 대칭 3상 전압 Va, Vb=a2Va, Vc=aVa 일 때 a 상을 기준으로 한 각 대칭분 Vo, V1, V2 은?
- ① 0, Va, 0
- ② a2Va, aVa, Va
- ③
- ④
등록된 댓글이 없습니다.
62. 의 정상치 f(∞)는?
- ① 5
- ② 3
- ③ 1
- ④ 0
등록된 댓글이 없습니다.
63. 비정현파 전류 i(t) = 56 sinωt + 25sin 2ωt +30sin(3ωt+30° )+40sin(4ωt+60° )로 주어질 때 왜형율(歪形率)은 어느 것으로 표시되는가?
- ① 약 1.414
- ② 약 1
- ③ 약 0.8
- ④ 약 0.5
등록된 댓글이 없습니다.
64. 근궤적을 그리려 한다. G(S)H(S)= 에서 점근선의 교차점은 얼마인가?
- ① -6
- ② -4
- ③ 6
- ④ 4
등록된 댓글이 없습니다.
65. 계단응답이 입력 신호와 같은 파형이고 시간만이 뒤졌을 때 이 계의 요소는?
- ① 미분요소
- ② 부동작 시간요소
- ③ 1차 뒤진요소
- ④ 2차 뒤진요소
등록된 댓글이 없습니다.
66. R-L-C 직렬회로에 t = 0에서 교류전압 Vm sin(ωt+θ )를 가할때 이면?
- ① 비진동적
- ② 임계적
- ③ 진동적
- ④ 비감쇠 진동적
등록된 댓글이 없습니다.
67. 그림에서 내부저항 r[Ω], 기전력 E[V] 의 전원의 단자 a, b 에, R1[Ω]의 저항을 접속한 경우와 R2[Ω]의 저항을 접속한 경우의 부하저항의 소비전력이 같았다. r 와 R1, R2 와의 사이에 어떤 관계가 있는가?
- ① r=R1R2
- ②
- ③
- ④
등록된 댓글이 없습니다.
68. 그림과 같은 순저항 회로에서 대칭 3상 전압을 가할 때 각 선에 흐르는 전류가 같으려면 R 의 값은?
- ① 4[Ω]
- ② 8[Ω]
- ③ 12[Ω]
- ④ 16[Ω]
등록된 댓글이 없습니다.
69. 다음 과도응답에 관한 설명 중 틀린 것은?
- ① OVER SHOOT는 응답 중에 생기는 입력과 출력사이의 최대 편차량을 말한다.
- ② 시간지연(Time delay)이란 응답이 최초로 희망 값의 10% 진행되는데 요하는 시간을 말한다.
- ③
- ④ 상승시간(Rise time)이란 응답이 희망값의 10% 에서 90% 까지 도달하는데 요하는 시간을 말한다.
등록된 댓글이 없습니다.
70. 근궤적의 출발점 및 도착점과 관계되는 G(s)H(s)의 요소는? (단, K ＞ 0 이다.)
- ① 영점, 분기점
- ② 극점, 영점
- ③ 극점, 분기점
- ④ 지지점, 극점
등록된 댓글이 없습니다.
71. 전압비 107 의 이득[dB]은?
- ① 7
- ② 70
- ③ 100
- ④ 140
등록된 댓글이 없습니다.
72. 근궤적 S평면의 jω축과 교차할 때 폐루프의 제어계는?
- ① 안정하다.
- ② 불안정하다.
- ③ 임계상태이다.
- ④ 알수 없다.
등록된 댓글이 없습니다.
73. 궤환제어계에서 반드시 필요한 장치는?
- ① 구동장치
- ② 정확성을 높이는 장치
- ③ 안정성을 증가시키는 장치
- ④ 입력과 출력을 비교하는 장치
등록된 댓글이 없습니다.
74. 전송선로에서 무손실일 때 L=96[mH], C=0.6[μF]이면 특성 임피던스는 몇 [Ω] 인가?
- ① 100
- ② 200
- ③ 300
- ④ 400
등록된 댓글이 없습니다.
75. 그림과 같은 R-C 병렬회로에서 전원전압이 es(t)=3e-5t인 경우 이 회로의 임피던스는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
76. 회로에서의 전압비 전달함수 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
77. 그림과 같은 4단자망의 영상 전달 정수 θ 는?
- ① 0.33
- ② 0.66
- ③ 0.99
- ④ 1.22
ㄱㄱㄱㄱ2024. 11. 2. 14:56삭제
4단자 계산에서 A=1.5,B=2,C=0.25,D1로 산출
Z01=루트(AB/CD)=3.46
Z02=루트(BD/AC)=2.31
Z02/Z01=0.66

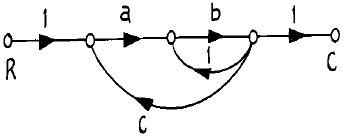

78. 그림의 신호흐름 선도에서 C/R 는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.

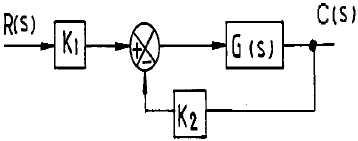

79. 그림의 보안 계통에서 입력 변환기 K1에 대한 계통의 전달함수 T 의 감도는 얼마인가?
- ① -1
- ② 0
- ③ 0.5
- ④ 1
등록된 댓글이 없습니다.
80. 상태방정식 = AX + BU 에서 일 때 고유값은?
- ① -1, -2
- ② 1, 2
- ③ -2, -3
- ④ 2, 3
등록된 댓글이 없습니다.
5과목 : 전기설비기술기준 및 판단기준
81. 고압용의 개폐기, 차단기, 피뢰기 기타 이와 유사한 기구로서 동작시에 아크가 생기는 것은 목재의 벽 또는 천정 기타의 가연성 물체로부터 몇 m이상 떼어 놓아야 하는가?
- ① 1
- ② 1.2
- ③ 1.5
- ④ 2
등록된 댓글이 없습니다.
82. 점검할 수 있는 은폐장소로서 건조한 곳에 시설하는 애자 사용 노출공사에 의한 저압 옥내배선은 사용전압이 440V 이상인 경우에 전선과 조영재와의 이격거리는 최소 몇 cm 이상이어야 하는가?
- ① 2.5
- ② 3
- ③ 4.5
- ④ 5
등록된 댓글이 없습니다.
83. 66kV 가공전선과 6kV 가공전선을 동일 지지물에 병가하는 경우에 특별고압 가공전선의 굵기는 몇 mm2 이상의 경동 연선을 사용하여야 하는가?
- ① 22
- ② 38
- ③ 55
- ④ 100
등록된 댓글이 없습니다.
84. 교통신호등 시설을 다음과 같이 하였다. 옳지 않은 것은?
- ① 회로의 사용전압을 600V로 하였다.
- ② 교통신호등 회로의 인하선을 지표상 2.5m로 하였다.
- ③ 교통신호등의 제어장치의 전원측에는 전용개폐기 및 과전류차단기를 각 극에 설치하였다.
- ④ 교통신호등의 제어장치의 금속제 외함에는 제3종 접지공사를 하였다.
등록된 댓글이 없습니다.
85. 전기설비기술기준에서 정한 용어의 정의가 옳지 않은 것은?
- ① 조상설비는 무효전력을 조정하는 전기기계기구를 말한다.
- ② 가공인입선은 가공전선로의 지지물로부터 다른 지지 물을 거치지 아니하고 수용장소의 붙임점에 이르는 가공전선을 말한다.
- ③ 개폐소란 전력계통의 운용에 관한 지시를 하는 곳을 말한다.
- ④ 관등회로는 방전등용 안정기로부터 방전관까지의 전로를 말한다.
등록된 댓글이 없습니다.
86. 옥내에 시설하는 저압전선으로 나전선을 절대로 사용할 수 없는 경우는?
- ① 금속덕트공사에 의하여 시설하는 경우
- ② 버스덕트공사에 의하여 시설하는 경우
- ③ 애자사용공사에 의하여 전개된 곳에 전기로용 전선을 시설하는 경우
- ④ 유희용 전차에 전기를 공급하기 위하여 접촉전선을 사용하는 경우
등록된 댓글이 없습니다.
87. 제2종특별고압보안공사의 기술기준으로 옳지 않은 것은?
- ① 특별고압 가공전선은 연선일 것
- ② 지지물로 사용하는 목주의 풍압하중에 대한 안전률은 2 이상일 것
- ③ 지지물이 목주일 경우 그 경간은 150m 이하일 것
- ④ 지지물이 A종철주라면 그 경간은 100m 이하일 것
등록된 댓글이 없습니다.
88. 과전류차단기를 시설하여도 되는 경우는?
- ① 저항기ㆍ리액터 등을 사용하여 접지공사를 한 때에 과전류차단기의 동작에 의하여 그 접지선이 비접지 상태로 되지 않는 경우
- ② 접지공사의 접지선의 경우
- ③ 다선식 전로의 중성선의 경우
- ④ 전로의 일부에 접지공사를 한 저압가공선로의 접지측 전선의 경우
등록된 댓글이 없습니다.
89. 발전기ㆍ변압기ㆍ조상기ㆍ계기용변성기ㆍ모선 또는 이를 지지하는 애자는 어떤 전류에 의하여 생기는 기계적 충격에 견디는 것이어야 하는가?
- ① 지상전류
- ② 유도전류
- ③ 충전전류
- ④ 단락전류
등록된 댓글이 없습니다.
90. 강색차선과 대지사이의 절연저항은 사용전압에 대한 누설 전류가 궤도의 연장 1㎞마다 몇 ㎃ 를 넘지 않도록 유지하여야 하는가?
- ① 5
- ② 10
- ③ 20
- ④ 30
등록된 댓글이 없습니다.
91. 시가지에 시설하는 154kV 가공전선로를 도로와 제1차 접근상태로 시설하는 경우, 전선과 도로와의 이격거리는 몇 m 이상인가?
- ① 4.4
- ② 4.8
- ③ 5.2
- ④ 5.6
등록된 댓글이 없습니다.
92. 사용전압이 154000V의 특별고압 가공전선로를 시가지에 시설하는 경우 지표위 몇 m 이상에 시설하여야 하는가?
- ① 7
- ② 8
- ③ 9.44
- ④ 11.44
등록된 댓글이 없습니다.
93. 가공 전선로에 사용하는 지지물의 강도계산에 적용하는 갑종풍압하중을 계산할 때 구성재의 수직 투영면적 1m2 에 대한 풍압의 기준이 잘못된 것은?
- ① 목주 : 60kg
- ② 원형 철주 : 60kg
- ③ 철근콘크리트주 : 114kg
- ④ 강관으로 구성된 철탑 : 128kg
등록된 댓글이 없습니다.
94. 저압전로에서 그 전로에 지기가 생겼을 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우에는 자동차단기의 정격감도전류가 100mA인 경우 제3종 접지공사의 접지저항값은 몇 Ω 이하로 하여야 하는가?
- ① 50
- ② 100
- ③ 150
- ④ 200
등록된 댓글이 없습니다.
95. 전자개폐기의 조작회로 또는 초인벨, 경보벨 등에 접속하는 전로로서 최대사용전압이 몇 V 이하인 것으로 대지 전압이 300V 이하인 강전류 전기의 전송에 사용하는 전로와 변압기로 결합되는 것을 소세력회로라 하는가?
- ① 60
- ② 80
- ③ 100
- ④ 150
등록된 댓글이 없습니다.
96. 고압가공전선이 케이블이고, 통신선은 첨가통신용 제1종 케이블인 경우, 통신선과 고압가공전선사이의 이격거리는 최소 몇 cm 로 할 수 있는가?
- ① 30
- ② 40
- ③ 50
- ④ 60
등록된 댓글이 없습니다.
97. 특별고압 가공전선로를 시가지에서 B종 철주를 사용하여 시설하는 경우, 경간은 몇 m 이하이어야 하는가?
- ① 50
- ② 75
- ③ 150
- ④ 200
등록된 댓글이 없습니다.
98. 중성선 다중접지식의 것으로 전로에 지기가 생겼을 때에 2초이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 22.9kV 가공전선로를 상부 조영재의 위쪽에서 접근상태로 시설하는 경우, 가공전선과 건조물과의 최소 이격거리는 몇 m 인가? (단, 전선으로는 나전선을 사용한다고 한다.)
- ① 1.2
- ② 2
- ③ 2.5
- ④ 3
등록된 댓글이 없습니다.
99. 옥내 저압배선을 가요전선관 공사에 의해 시공하고자 한다. 가요전선관에 설치할 전선을 단선을 사용한다면 그 지름은 최대 몇 mm 까지 사용할 수 있는가? (단, 전선은 알루미늄선이 아니라고 한다.)(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- ① 1.6
- ② 2.0
- ③ 2.6
- ④ 3.2
등록된 댓글이 없습니다.
100. 22900/3300V의 변압기를 지상에 설치하는 경우 울타리ㆍ담 등과 고압 및 특별고압의 충전부분이 접근하는 경우에 울타리 담ㆍ등의 높이와 울타리ㆍ담 등으로부터 충전부분까지의 거리의 합계는 최소 몇 m 이상이어야 하는가?
- ① 3
- ② 4
- ③ 5
- ④ 6
등록된 댓글이 없습니다.
