전자기기기능사(2010. 7. 11.) 시험일자 : 2010년 7월 11일
1과목 : 전기전자공학
1. 다음 ( ) 안에 들어갈 내용으로 옳은 것은?
- ① ㉠ 비례, ㉡ 비례
- ② ㉠ 비례, ㉡ 반비례
- ③ ㉠ 반비례, ㉡ 비례
- ④ ㉠ 반비례, ㉡ 반비례
등록된 댓글이 없습니다.
2. 저주파 회로에서 직류 신호를 차단하고 교류 신호를 잘 통과시키는 소자로 가장 적합한 것은?
- ① 커패시터(capacitor)
- ② 코일(coil)
- ③ 저항(R)
- ④ 다이오드(diode)
등록된 댓글이 없습니다.
3. 리플 전압이란?
- ① 정류된 직류전압
- ② 무부하시 전압
- ③ 부하시 전압
- ④ 정류된 전압의 교류분
등록된 댓글이 없습니다.
4. 일정 주파수의 정현파에 대한 변조파로 반송파를 변조했을 경우, 직선 검파한 출력에 포함되는 고조파분의 기본파분에 대한 퍼센트 또는 데시벨로 표시되는 것은?
- ① 잡음
- ② 왜율
- ③ 충실도
- ④ 잡음지수
등록된 댓글이 없습니다.
5. 이상적인 연산증폭기의 특징으로 적합한 것은?
- ① 입력 저항이 아주 작다.
- ② 출력 저항이 매우 크다.
- ③ 동상신호 제거비가 매우 크다.
- ④ 대역폭이 아주 작다.
등록된 댓글이 없습니다.
6. 차동증폭기에서 동위상 제거비(CMRR)가 어떻게 변할 때 우수한 평형 특성을 가지는가?
- ① 차동 이득과 동위상 이득이 작을수록 좋다.
- ② 차동 이득과 동위상 이득이 클수록 좋다.
- ③ 차동 이득이 크고, 동위상 이득은 작을수록 좋다.
- ④ 차동 이득이 작고, 동위상 이득은 클수록 좋다.
등록된 댓글이 없습니다.
7. 정류회로의 직류전압이 Vd, 리플의 (+) 최대값에서 (-) 최대값까지의 값(p-p값)이 V 라면 리플 함유율(%)은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
8. 전기장 중에 전하를 놓았을 때 전하에 작용하는 힘은?
- ① 전기장의 세기
- ② 기전력
- ③ 전위
- ④ 전류
등록된 댓글이 없습니다.
9. 정전용량의 역수는?
- ① 리액턴스
- ② 지멘스
- ③ 엘라스턴스
- ④ 커패시턴스
등록된 댓글이 없습니다.
10. R, L, C로 구성된 직렬회로에서 L 양단의 전압과 전류는 어떤 위상 관계에 있는가?
- ① 전압과 전류는 동일 위상이다.
- ② 전압이 전류보다 90도 위상이 앞선다.
- ③ 전류가 전압보다 90도 위상이 앞선다.
- ④ 전압이 전류보다 180도 위상이 앞선다.
등록된 댓글이 없습니다.
11. 다음 회로에서 RE 의 중요한 역할로서 가장 적합한 것은?
- ① 출력 증대
- ② 주파수 대역 증대
- ③ 바이어스 전류 증가
- ④ 동작점의 안정화
등록된 댓글이 없습니다.
12. 0.4㎌의 콘덴서에 정전용량이 얼마인 콘덴서를 직렬로 접속하면 합성정전용량이 0.3㎌가 되는가?
- ① 0.4
- ② 0.7
- ③ 1.0
- ④ 1.2
등록된 댓글이 없습니다.
13. 전원회로에서 부하로 최대 전력을 공급하기 위한 조건은?
- ① 전원의 내부저항이 0 이어야 한다.
- ② 전원의 내부저항과 부하저항이 같아야 한다.
- ③ 전원의 내부저항보다 부하저항이 커야 한다.
- ④ 전원의 내부저항보다 부하저항이 작아야 한다.
등록된 댓글이 없습니다.
14. FM 변조에서 주파수편이는 무엇에 비례하는가?
- ① 변조파의 진폭
- ② 반송파의 진폭
- ③ 변조파의 주파수
- ④ 반송파의 주파수
등록된 댓글이 없습니다.
15. 평활 회로의 출력 전압을 일정하게 유지시키는데 필요한 회로는?
- ① 안정화(정전압)회로
- ② 정류회로
- ③ 전파정류회로
- ④ 브리지정류회로
등록된 댓글이 없습니다.
16. 펄스의 주기 등은 일정하고 그 진폭을 입력 신호 전압에 따라 변화시키는 변조방식은?
- ① PAM
- ② PFM
- ③ PCM
- ④ PWM
등록된 댓글이 없습니다.
2과목 : 전자계산기일반
17. 지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?
- ① 강제 인터럽트 명령
- ② 조건부 분기 명령
- ③ 서브루틴 분기 명령
- ④ 분기 명령
등록된 댓글이 없습니다.
18. 마이크로프로세서의 구성요소가 아닌 것은?
- ① 제어 장치
- ② 연산 장치
- ③ 레지스터
- ④ 분기 버스
등록된 댓글이 없습니다.
19. 10진수 0.4375를 2진수로 변환한 것은?
- ① (0.0111)2
- ② (0.1101)2
- ③ (0.1110)2
- ④ (0.1011)2
등록된 댓글이 없습니다.
20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?
- ① data bus
- ② address bus
- ③ register bus
- ④ control bus
등록된 댓글이 없습니다.
21. 어셈블리어의 특징 설명으로 틀린 것은?
- ① 기계어에 비해 프로그램 작성이나 수정이 어렵다.
- ② 호환성이 없으므로 전문가 외에는 사용하기 어렵다.
- ③ 컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
- ④ 기계어 보다 사용하기 편리하다.
등록된 댓글이 없습니다.
22. C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?
- ① i 변수를 계속 덧셈한다.
- ② i 변수를 1씩 증가시킨다.
- ③ i 변수를 2씩 증가시킨다.
- ④ i 변수를 계속 곱셈한다.
등록된 댓글이 없습니다.
23. A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?
- ① BCD 코드
- ② ASCII 코드
- ③ 3-초과 코드
- ④ 그레이 코드
등록된 댓글이 없습니다.
24. C언어에서 모든 프로그램의 실행 시작을 의미하는 함수는?
- ① main
- ② auto
- ③ block
- ④ void
등록된 댓글이 없습니다.
25. 채널(channel)의 종류로 옳게 묶인 것은?
- ① 다이렉트(direct) 채널과 멀티플렉서 채널
- ② 멀티플렉서 채널과 셀렉터(selector) 채널
- ③ 실렉터 채널과 스트로브(strobe) 채널
- ④ 스트로브 채널과 다이렉트 채널
등록된 댓글이 없습니다.
26. 다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?
- ① (ㄱ)
- ② (ㄴ)
- ③ (ㄷ)
- ④ (ㄹ)
등록된 댓글이 없습니다.
27. 다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?
- ① 팩 방식
- ② 부동 소수점 방식
- ③ 고정 소수점 방식
- ④ fixed point data format
등록된 댓글이 없습니다.
28. 기억 용량의 단위를 잘못 설명한 것은?
- ① 1비트 : 0 또는 1
- ② 1 바이트 : 8개의 서로 다른 0 또는 1
- ③ 1 킬로 바이트 : 1000 바이트
- ④ 1 메가 바이트 : 1048576 바이트
등록된 댓글이 없습니다.
29. 표준 신호 발생기가 갖추어야 할 조건으로 틀린 것은?
- ① 출력 전압이 정확할 것
- ② 변조도가 정확히 조정되고 변조 왜곡이 클 것
- ③ 누설이 적고 안정도가 높을 것
- ④ 발진 주파수가 정확하고 파형이 양호할 것
등록된 댓글이 없습니다.
30. 다음 그림의 변조도 m은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
3과목 : 전자측정
31. 참값이 25.00[V]인 전압을 측정하였더니 24.85[V]라는 값을 얻었다. 이때 보정백분율은 약 몇 [%] 인가?
- ① +0.6
- ② -0.6
- ③ +0.15
- ④ -0.15
등록된 댓글이 없습니다.
32. 전류력계형 계기의 특징에 속하지 않는 것은?
- ① 주로 전력계로 사용된다.
- ② 직류 전용의 정밀급 계기이다.
- ③ 외부 자기장의 영향 때문에 자기차폐를 해야 한다.
- ④ 자기 가열의 영향이 비교적 크므로 주의가 필요하다.
등록된 댓글이 없습니다.
33. 기본파 전압을 Ef, 고조파 전압을 Eh라 하면 일그러짐율을 구하는 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
34. A-D 컨버터는 무슨 회로인가?
- ① 저항 측정회로
- ② 전력을 전압으로 변환하는 회로
- ③ 전류의 양을 전압의 양으로 변환하는 회로
- ④ 아날로그 양을 디지털 양으로 변환하는 회로
등록된 댓글이 없습니다.
35. 다음과 같은 특징을 가지는 측정계기는?
- ① 동축 주파수계
- ② 공동 주파수계
- ③ 계수형 주파수계
- ④ 흡수형 주파수계
등록된 댓글이 없습니다.
36. 다음 중 정전용량 측정용 브리지는?
- ① 맥스웰 브리지
- ② 헤비사이드 브리지
- ③ 휘스톤 브리지
- ④ 셰링 브리지
등록된 댓글이 없습니다.
37. 지시계기의 3대 요소가 아닌 것은?
- ① 제동장치
- ② 유도장치
- ③ 구동장치
- ④ 제어장치
등록된 댓글이 없습니다.
38. 마이크로파에서 소전력(1[W]이하) 측정으로 전력 표준이 되는 계기는?
- ① 볼로미터 전력계
- ② C-C형 전력계
- ③ C-M형 전력계
- ④ 진공관 전력계
등록된 댓글이 없습니다.
39. 입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?
- ① 적분 증폭 회로
- ② 미분 증폭 회로
- ③ 슈미트 회로
- ④ 밀러 회로
등록된 댓글이 없습니다.
40. 정전형 계기의 특징이 아닌 것은?
- ① 소비 전력이 극히 작다.
- ② 주로 저압 측정용으로 사용한다.
- ③ 눈금은 제곱 눈금으로 되어 있다.
- ④ 정전계에 의한 오차를 발생할 수 있다.
등록된 댓글이 없습니다.
41. 초음파는 기체 중에서 어떤 파형으로 전파되는가?
- ① 표면파
- ② 횡파
- ③ 종파
- ④ 종파와 횡파
등록된 댓글이 없습니다.
42. 전자냉동은 무슨 효과를 이용한 것인가?
- ① 지벡 효과(Seebeck effect)
- ② 톰슨 효과(Thomson effect)
- ③ 펠티어 효과(Peltier effect)
- ④ 줄 효과(Joule effect)
등록된 댓글이 없습니다.
43. 다음 중 레이더에 사용되는 전파는?
- ① 사인파형의 장파
- ② 펄스형의 중파
- ③ 사인파형의 단파
- ④ 펄스형의 초단파
등록된 댓글이 없습니다.
44. 다음 중 서보기구에 사용되지 않는 것은?
- ① 싱크로
- ② 리졸버
- ③ 카보런덤
- ④ 저항식 서보기구
등록된 댓글이 없습니다.
45. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은?
- ① DOS 방식
- ② HPF2방식
- ③ PS(phase shift) 방식
- ④ PI(phase invert) 방식
등록된 댓글이 없습니다.
46. FM 통신 방식의 특징으로 옳은 것은?
- ① SN 비가 나쁘다.
- ② 혼신 방해를 적게 할 수 있다.
- ③ 수신기의 출력 준위 변동이 많다.
- ④ 송신시의 효율을 높일 수 있고, 일그러짐이 많다.
등록된 댓글이 없습니다.
4과목 : 전자기기 및 음향영상기기
47. 태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?
- ① P형 실리콘
- ② N형 실리콘
- ③ 셀렌
- ④ 붕소
등록된 댓글이 없습니다.

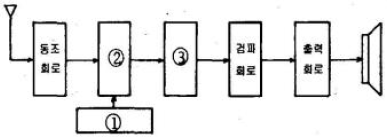

48. 다음 그림은 슈퍼 헤테로다인 수신기의 구성도이다. ①과 ③의 내용으로 옳은 것은?
- ① ① 국부발진회로, ③ 중간주파증폭회로
- ② ① 혼합회로, ③ 중간주파증폭회로
- ③ ① 혼합회로, ③ 저주파증폭회로
- ④ ① 국부발진회로, ③ 혼합회로
등록된 댓글이 없습니다.
49. 항법 보조장치의 ILS 란?
- ① 계기 착륙 시스템
- ② 회전 비컨
- ③ 무지향성 무선표식
- ④ 호우머
등록된 댓글이 없습니다.
50. 자기 녹음기의 교류 바이어스에 사용되는 주파수는?
- ① 약 60 ~ 100[㎐]
- ② 약 100 ~ 200[㎐]
- ③ 약 30 ~ 200[㎑]
- ④ 약 200 ~ 2000[㎑]
등록된 댓글이 없습니다.
51. 송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지의 정도를 나타내는 것은?
- ① 감도
- ② 선택도
- ③ 안정도
- ④ 충실도
등록된 댓글이 없습니다.
52. 다음 제어계 블록선도에서 전달함수 C/R는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
53. VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나는 드롭아웃(Drop Out) 현상의 원인은?
- ① 수평 동기가 정확히 잡히지 않기 때문에
- ② 영상 신호에 강한 잡음 신호가 혼입되기 때문에
- ③ 전원전압이 순간적으로 불안정하기 때문에
- ④ 테이프와 헤드 사이에 먼지 등이 끼기 때문에
등록된 댓글이 없습니다.
54. VTR에서 테이프의 속도를 일정하게 유지하기 위한 기구는?
- ① 임피던스 롤러
- ② 핀치 롤러
- ③ 캡스턴
- ④ 텐션 포스트
등록된 댓글이 없습니다.
55. 항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[㎐] 및 150[㎐]로 변조된 두 전파에 의해 표시되는 착륙 보조장치는?
- ① PAR
- ② 팬마커
- ③ 글라이드 패드
- ④ 지상 제어 진입장치
등록된 댓글이 없습니다.
56. 소나의 원리 응용과 거리가 먼 것은?
- ① 측심기
- ② 어군탐지기
- ③ 액면계
- ④ 수중레이더
등록된 댓글이 없습니다.
57. 전자현미경의 배율을 크게 하려면?
- ① 전자렌즈의 크기를 줄인다.
- ② 전자총의 길이를 길게 한다.
- ③ 전자렌즈에 자기장을 강하게 한다.
- ④ 전자렌즈가 오목렌즈의 역할을 하도록 한다.
등록된 댓글이 없습니다.
58. 콘트라스트(contrast)에 대한 설명으로 옳은 것은?
- ① 잡음지수를 말한다.
- ② 음성신호의 이득을 말한다.
- ③ 국부발진기의 주파수 조정 정도를 나타낸다.
- ④ 화면의 가장 밝은 부분과 가장 어두운 부분에 대한 밝기의 비를 말한다.
등록된 댓글이 없습니다.
59. 자동음량조절(AVC)회로의 사용 목적으로 옳지 않은 것은?
- ① 큰 출력을 얻기 위하여
- ② 음량을 일정하게 하기 위하여
- ③ 페이딩(fading) 방지를 위하여
- ④ 과대한 출력이 나오지 않게 하기 위하여
등록된 댓글이 없습니다.
60. 자기 녹음기(tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 주로 어떤 부분의 조정이 필요한가?
- ① 헤드높이
- ② 테이프 스피드(모터)
- ③ 헤드 애지머스
- ④ 녹음 바이어스
등록된 댓글이 없습니다.
