전자기기기능사(2006. 7. 16.) 시험일자 : 2006년 7월 16일
1과목 : 전기전자공학
1. 임피던스 정합이 필요한 주된 이유는?
- ① 전압이득을 적게 하기 위하여
- ② 고주파 특성을 개선하기 위하여
- ③ S/N을 개선시키기 위하여
- ④ 회로의 손실을 적게 하기 위하여
등록된 댓글이 없습니다.
2. 슈미트 트리거 회로의 출력 파형은?
- ① 톱니파
- ② 방형파
- ③ 정현파
- ④ 삼각파
등록된 댓글이 없습니다.
3. 10cm 떨어진 동일한 두 점전하 사이에 작용하는 힘이 5N 이었다. 이 전하량을 변하지 않게 하고 거리를 5cm 로 하면 작용하는 힘은 몇 N 인가?
- ① 2.5
- ② 5
- ③ 10
- ④ 20
등록된 댓글이 없습니다.
4. 실효전압 E[V]를 다이오드로 반파정류하였을 때 다이오드의 역내전압은 몇 V 인가?
- ① √2•E
- ② 2•E
- ③ E/√2
- ④ E/2
등록된 댓글이 없습니다.
5. 회로에서 베이스 전류 IB 는 몇 μA 인가? (단, VCC = 6V, VBE = 0.6V, RC = 2kΩ, RB = 100kΩ 이다.)
- ① 27
- ② 36
- ③ 54
- ④ 60
등록된 댓글이 없습니다.
6. 저항 20Ω 과 60Ω 의 병렬회로에서 60Ω 의 저항에 3A 의 전류가 흐른다면 전전류는 몇 A 인가?
- ① 0.75
- ② 2.25
- ③ 12
- ④ 15
등록된 댓글이 없습니다.
7. 다음 설명 중 틀린 것은?
- ① 도체에 빛을 비추면 그 표면에서 전자를 방출하게 되는데 이 현상을 광전효과라 한다.
- ② 전자와 기체분자를 저속으로 충돌시키면 (-)이온화되므로 X 선을 방출시킬 수 있다.
- ③ 전자파는 전자와 자장으로 이루어지는 파동으로 전자나 이온과 같은 하전입자가 진동하여 발생한다.
- ④ 전자가 가지는 에너지의 크기로는 전자볼트(eV)라는 단위를 쓴다.
등록된 댓글이 없습니다.
8. 플립플롭(flip-flop)회로에 해당되는 것은?
- ① 비안정 멀티바이브레이터
- ② 단안정 멀티바이브레이터
- ③ 쌍안정 멀티바이브레이터
- ④ 블록킹 발진기
등록된 댓글이 없습니다.
9. 그림은 UJT를 사용한 펄스발생회로의 한 예이다. UJT에 전류가 흘러서 펄스를 발생할 때 콘덴서 CT의 동작은 어떤 상태인가?
- ① 충전상태
- ② 방전상태
- ③ 단락상태
- ④ 접지상태
등록된 댓글이 없습니다.
10. 수정발진기의 가장 큰 특징은?
- ① 전압발진에 주로 사용된다.
- ② 수정편을 기계적 진동의 모체로 하는 것이다.
- ③ 출력이 크다.
- ④ 주파수의 안정도가 크다.
등록된 댓글이 없습니다.
11. 증폭기로서 잡음지수가 어떤 값을 가질 때 가장 이상적인가?
- ① 0
- ② 1
- ③ 100
- ④ ∞
등록된 댓글이 없습니다.
12. 전덧셈기(full adder)에 대한 설명으로 옳은 것은?
- ① 입력 2개, 출력 4개로 구성된다.
- ② 입력 2개, 출력 3개로 구성된다.
- ③ 입력 3개, 출력 2개로 구성된다.
- ④ 입력 3개, 출력 3개로 구성된다.
등록된 댓글이 없습니다.
13. 공기 중에서 m[Wb]의 자극으로부터 나오는 자력선의 수는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
14. 가정용 전등선의 전압이 실효값으로 100V 라고 할 때 이 교류의 최대값은 약 몇 V 인가?
- ① 110
- ② 121
- ③ 130
- ④ 141
등록된 댓글이 없습니다.
15. 비검파회로에 삽입된 대용량 콘덴서 Co 의 목적은?
- ① 결합작용
- ② 직류차단작용
- ③ 진폭제한작용
- ④ 측로(by pass)작용
등록된 댓글이 없습니다.
16. 그림과 같은 콘덴서 여파기에 대한 설명 중 틀린 것은? (단, XC < RL 이고, XC 는 콘덴서의 리액턴스이다.)
- ① 콘덴서 여파기에 처음 파형을 인가하는 경우 처음 반주기 동안은 RL 이 매우 크므로 여파기를 통해 전류가 흐른다.
- ② 콘덴서 C 는 입력파의 피크 투 피크값(Vp-p)까지 충전되며, 이에 의한 출력파형은 나타나지 않는다.
- ③ 처음이 아닌 다음의 반주기 동안에는 콘덴서 C 는 부하저항 RL을 통하여 축적된 에너지를 방전한다.
- ④ 특별한 부하전류가 있을 때 콘덴서 C 값은 방전전 압의 비로서 결정되며 여파기의 콘덴서는 다음 파형이 인가될 때 까지 방전한다.
등록된 댓글이 없습니다.
2과목 : 전자계산기일반
17. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로 “0”과 “1”만을 사용하여 명령어와 데이터를 나타내는 언어는?
- ① 기계어
- ② 어셈블리 언어
- ③ 컴파일 언어
- ④ 인터프리터 언어
등록된 댓글이 없습니다.
18. 마이크로프로세서의 버스(BUS)는 크게 세 가지로 구분할 수 있다. 보기에서 옳은 것만 나열한 것은?
- ① A, B, C
- ② A, C, D
- ③ A, C, E
- ④ B, D, E
등록된 댓글이 없습니다.

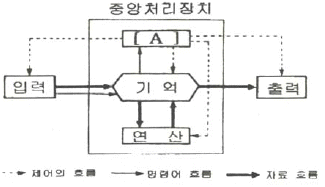

19. 다음은 전자계산기의 기능도를 나타낸 것이다. [A]에 들어갈 내용으로 올바른 것은?
- ① 조회
- ② 제어
- ③ 검색
- ④ 정보
등록된 댓글이 없습니다.
20. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?
- ① store 명령
- ② load 명령
- ③ push/pop 명령
- ④ 입출력 명령
등록된 댓글이 없습니다.
21. 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는?
- ① 스태틱 RAM
- ② 다이나믹 RAM
- ③ 마스크 ROM
- ④ EPROM
등록된 댓글이 없습니다.
22. 산술과 논리 동작의 결과가 축적되는 레지스터는?
- ① 누산기
- ② 인덱스 레지스터
- ③ 상태 레지스터
- ④ 범용 레지스터
등록된 댓글이 없습니다.
23. 다음 보기 Diagram에서 A와 B의 값이 입력될 때 최종 결과 X는? (단, A=0101, B=1011)
- ① 1010
- ② 1110
- ③ 1101
- ④ 0101
등록된 댓글이 없습니다.
24. 다음 중 연산 장치의 속도가 가장 빠른 마이크로 프로세서는?
- ① 2비트 마이크로프로세서
- ② 4비트 마이크로프로세서
- ③ 8비트 마이크로프로세서
- ④ 16비트 마이크로프로세서
등록된 댓글이 없습니다.
25. 베이직 언어로 작성된 프로그램을 기계어로 번역 하는 것은?
- ① assembler
- ② compiler
- ③ interpreter
- ④ translator
등록된 댓글이 없습니다.
26. 카드리더(card reader)에서 롤러의 회전에 의해 왼쪽으로 움직이고, 읽는 부분을 지나서 마지막에 쌓이게 되는 장소를 무엇이라 하는가?
- ① 호퍼(hopper)
- ② 스테커(stacker)
- ③ 캡스턴(capstan)
- ④ 코딩(coding)
등록된 댓글이 없습니다.
27. 다음 그림의 연산 결과를 올바르게 나타낸 것은?
- ① 1000
- ② 1010
- ③ 1110
- ④ 1001
등록된 댓글이 없습니다.
28. 종이에 그려져 있는 그림, 차트, 도형 등을 좌표가 그려져 있는 판 위에 대고 각각의 위치 정보를 컴퓨터 내부로 입력하는 장치는?
- ① 바 코드 판독기(Bar Code Reader)
- ② 조이 스틱(Joy Stick)
- ③ 디지타이저(Digitizer)
- ④ 터치 스크린(Touch Screen)
등록된 댓글이 없습니다.
29. 소인 발진기의 구성에 해당하지 않는 것은?
- ① 고주파 발진기
- ② 진폭 제한기
- ③ 출력 감쇠기
- ④ 음차 발진기
등록된 댓글이 없습니다.
30. 다음 중 고저항의 측정 방법에 사용되는 방법은?
- ① 직접편위법
- ② 전압강하법
- ③ 전위차계법
- ④ 캘빈 더블 브리지법
등록된 댓글이 없습니다.
3과목 : 전자측정
31. 지기 계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?
- ① 스프링 제어
- ② 중력 제어
- ③ 전기적 제어
- ④ 맴돌이 전류 제어
등록된 댓글이 없습니다.
32. Q 미터의 구성에서 측정 중에 주파수의 잡음이 생기지 않도록 다른 부분과 차폐시키는 부분은?
- ① 고주파 발진부
- ② 입력 감시부
- ③ 동조 회로부
- ④ Q 지시부
등록된 댓글이 없습니다.
33. A-D 컨버터는 무슨 회로인가?
- ① 저항 측정회로
- ② 전력을 전압으로 변환하는 회로
- ③ 전류의 양을 전압의 양으로 변환하는 회로
- ④ 아날로그 양을 디지털 양으로 변환하는 회로
등록된 댓글이 없습니다.
34. 다음 중 계수형 주파수계로 측정한 결과 1[분]에 반복회수가 7200번 이었을 때, 주파수는 몇 [Hz]인가?
- ① 30
- ② 60
- ③ 120
- ④ 240
등록된 댓글이 없습니다.
35. 가동코일형 계기로 교류 전압을 측정하고자 한다. 어떤 장치가 필요한가?
- ① 정류기
- ② 발진기
- ③ 증폭기
- ④ 혼합기
등록된 댓글이 없습니다.
36. 정전용량이나 유전체 손실각의 측정에 사용되는 것은?
- ① 셰링 브리지(Schering Bridge)
- ② 맥스웰 브리지(Maxwell Bridge)
- ③ 헤이 브리지(Hay Bridge)
- ④ 휘트스톤 브리지(Wheatstone Bridge)
등록된 댓글이 없습니다.
37. 고정코일(coil) 속에 철편을 넣고, 고정코일(coil)에 측정 전류를 흘려 지침을 가동하는 계기는?
- ① 가동 코일형
- ② 정류형
- ③ 가동 철편형
- ④ 유도형
등록된 댓글이 없습니다.
38. 디지털 측정 시 고주파 신호를 변환할 때 A/D 변환기와 함께 사용하는 회로는?
- ① 스켈치 회로
- ② 파형 정형회로
- ③ 클럭 발생회로
- ④ 샘플 홀드 회로
등록된 댓글이 없습니다.
39. 계기 눈금의 부정확, 외부 자장 등에 의하여 생기는 오차는?
- ① 개인적 오차
- ② 계통적 오차
- ③ 우연 오차
- ④ 파형 오차
등록된 댓글이 없습니다.
40. 지시 계기의 기능상 3대 요소에 해당되지 않는 것은?
- ① 구동 장치
- ② 제어 장치
- ③ 제동 장치
- ④ 입력 장치
등록된 댓글이 없습니다.
41. 태양 전지를 연속적으로 사용하기 위하여 필요한 장치는?
- ① 변조장치
- ② 정류장치
- ③ 축전장치
- ④ 검파장치
등록된 댓글이 없습니다.
42. 전자 냉동은 어떤 효과를 이용한 것인가?
- ① 피어즈 효과
- ② 펠티어 효과
- ③ 지이벡 효과
- ④ 쇼트키 효과
등록된 댓글이 없습니다.
43. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 행하는 것을 의미하는 것은?
- ① 제어 대상
- ② 설정값
- ③ 제어량
- ④ 자동 제어
등록된 댓글이 없습니다.
44. 단파통신에서 다이버시티를 사용하는 주된 이유는?
- ① 주파수 특성을 향상시키기 위하여
- ② 페이딩을 방지하기 위하여
- ③ 이득을 높이기 위하여
- ④ 출력을 높이기 위하여
등록된 댓글이 없습니다.
45. 항법 보조장치의 ILS 란?
- ① 계기 착륙 시스템
- ② 회전 비이컨
- ③ 무지향성 무선표식
- ④ 호우머
등록된 댓글이 없습니다.
46. 무선 수신기의 안테나 회로에 웨이브 트랩을 사용하는 목적으로 가장 적절한 것은?
- ① 페이딩을 방지하기 위하여
- ② 혼신을 방지하기 위하여
- ③ 델린저의 영향을 방지하기 위하여
- ④ 지향성을 갖게 하기 위하여
등록된 댓글이 없습니다.
4과목 : 전자기기 및 음향영상기기
47. VTR용 Head의 자성재료로서 구비해야 할 사항을 열거한 것이다. 적당하지 않은 것은?
- ① 기계적, 전자적으로 안정할 것
- ② 보자력이 클 것
- ③ 마모성이 클 것
- ④ 잡음발생이 적을 것
등록된 댓글이 없습니다.
48. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은 무엇인가?
- ① PI(phase invert) 방식
- ② PS(phase shift) 방식
- ③ DOS 방식
- ④ HPF2 방식
등록된 댓글이 없습니다.
49. 목표값이 시간에 따라 변화하고 출력이 이것을 추종할 때의 제어는?
- ① 정치 제어
- ② 추치 제어
- ③ 과도 제어
- ④ 프로세스 제어
등록된 댓글이 없습니다.
50. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?
- ① 주파수 특성이 개선된다.
- ② 안정도가 향상된다.
- ③ 찌그러짐이 감소된다.
- ④ 증폭도가 증가한다.
등록된 댓글이 없습니다.
51. 초음파 가공기에서 호온(horn)의 역할로 가장 적절한 것은?
- ① 공구의 진폭을 크게 하기 위해
- ② 진동을 약하게 하기 위해
- ③ 공구와 결합을 용이하게 하기 위해
- ④ 발진기와 임피던스 매칭을 하기 위해
등록된 댓글이 없습니다.
52. 조절계에서 P동작이라고 하는 것은?
- ① 온/오프 동작
- ② 비례 동작
- ③ 적분 동작
- ④ 미분 동작
등록된 댓글이 없습니다.
53. 귀의 청력을 검사하기 위하여 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생하는 음향 발생장치는?
- ① 심전계
- ② 뇌파계
- ③ 근전계
- ④ 오디오미터
등록된 댓글이 없습니다.
54. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊 이는 몇 [m] 인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)
- ① 70[m]
- ② 230[m]
- ③ 350[m]
- ④ 700[m]
등록된 댓글이 없습니다.
55. 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간차이로 인하여 다중상이 생기는 현상을 무엇이라 하는가?
- ① 고스트(ghost)
- ② 글로스(gloss)
- ③ 그라데이션(gradation)
- ④ 콘트라스트(contrast)
등록된 댓글이 없습니다.
56. 수신기의 특성 중 송신된 전파를 수신할 때, 수신기가 본래의 정보 신호를 어느 정도 정확하게 재생시키느냐의 능력을 나타내는 것으로, 주파수 특성, 일그러짐, 잡음 등에 의하여 결정되는 것은?
- ① 충실도
- ② 안정도
- ③ 선택도
- ④ 감도
등록된 댓글이 없습니다.
57. 녹음기에서 테이프의 정상 이송 구동기구가 아닌 것은?
- ① 테이프 리프터(tape-lifter)
- ② 캡스턴(capstan)
- ③ 핀치 로울러(pinch-roller)
- ④ 플라이 휠(fly-wheel)
등록된 댓글이 없습니다.
58. 제어량의 변화를 일으킬 수 있는 신호 중에서 기준 입력신호 이외의 것을 무엇이라 하는가?
- ① 제어동작 신호
- ② 외란
- ③ 주되먹임 신호
- ④ 제어 편차
등록된 댓글이 없습니다.
59. 녹음기에 녹음 바이어스 회로를 사용하는 주된 이유는?
- ① 증폭을 높이기 위하여
- ② 대역폭을 넓히기 위하여
- ③ 신호를 없애기 위하여
- ④ 일그러짐을 없애기 위하여
등록된 댓글이 없습니다.
60. 일상 생활에 많이 사용하는 초음파 가습기, 초음파 세척기는 초음파의 어떤 현상을 이용하여 만든 것인가?
- ① 캐비테이션(cavitation)
- ② 응집
- ③ 소나(SONAR)
- ④ 히스테리시스
등록된 댓글이 없습니다.
