전자기기기능장(2014. 7. 20.) 시험일자 : 2014년 7월 20일
1과목 : 임의구분
1. 다음 그림에서 스위치 (SW)를 닫을 때의 충전전류 I(t) [A]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
2. 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기가 아닌 것은?
- ① 와우 플러터 미터
- ② 표준 마이크
- ③ 음압계
- ④ 신호발생기
등록된 댓글이 없습니다.
3. Color TV의 리모트 컴트롤에서 기능 제어용으로 가장 많이 사용되는 Signal은?
- ① AM 주파수
- ② FM 주파수
- ③ 적외선
- ④ 자외선
등록된 댓글이 없습니다.
4. 이며, 일 때 V1과 V2의 위상차는?
- ① 0
- ② π/3
- ③ 2/3 π
- ④ 110
등록된 댓글이 없습니다.
5. 고주파 가열에서 유도 가열은 어떤 원리에 의하여 발영시키는 방식인가?
- ① 유전체 손
- ② 맴돌이 전류 손
- ③ 히스테리시스 손
- ④ 표피 작용에 의한 손실
등록된 댓글이 없습니다.
6. 신호 대 잡음비에 대한 설명 중 옳지 않은 것은?
- ① 신호전압과 잡음전압과의 비를 말한다.
- ② S/N비가 작을수록 잡음이 상대젃으로 적다는 것을 의미한다
- ③ 일반적으로 재생 증폭기의 S/N비는 60[dB]정도 필요하다.
- ④ 규정된 세기의 입력 신호를 가하여 얻어진 출력전압과 무신호시에 출력되는 전압과의 비이다.
등록된 댓글이 없습니다.
7. 소리의 음압이 1[μbar]라고 하면, 음압의 레벨[dB]은?
- ① 1[dB]
- ② 20[dB]
- ③ 40[dB]
- ④ 74[dB]
등록된 댓글이 없습니다.
8. 다음 중 되먹임 제어에서 꼭 있어야 할 장치는?
- ① 입력과 출력을 비교하는 장치
- ② 안정도를 빠르게 하는 장치
- ③ 응답 속도를 빠르게 하는 장치
- ④ 응답 속도를 느리게 하는 장치
등록된 댓글이 없습니다.
9. 다음 중 직류 전동기의 종류에 해당하지 않는 것은?
- ① 유도 전동기
- ② 직권 전동기
- ③ 분권 전동기
- ④ 복권 전동기
등록된 댓글이 없습니다.
10. VTR 헤드의 클리닝 방법으로 가장 옳지 않은 것은?
- ① 전용의 클리닝 테이프를 사용한다.
- ② 문지르는 방향은 헤드 회전 방향과 직각방향으로 한다.
- ③ 헤드에 이물질이 응고되어 있으면 손가락 끝으로 다소 힘을 가하여 문지른다.
- ④ 다이프론, 솔벤트 나프사 등을 캐라코와 같은 천에 스며들게 하여 닦아 낸다.
등록된 댓글이 없습니다.
11. 테이프 속도의 변동에 의해서 생기는 재생신호 주파수의 동요를 무엇이라고 하는가?
- ① 와우 플러터
- ② 험
- ③ 모터 보링
- ④ 잡음
등록된 댓글이 없습니다.
12. 링 변조기는 무슨 변조기에 속하는가?
- ① 위상변조
- ② 평형변조
- ③ 주파수변조
- ④ 양극변조
등록된 댓글이 없습니다.
13. 다음 중 PLC에서 사용하는 프로그래밍 방식이 아닌 것은?
- ① 명령어(command)방식
- ② 순서도(flowchart)방식
- ③ 래더 다이어그램(ladder diagram)
- ④ 크리핑(clipping)방식
등록된 댓글이 없습니다.
14. 전원회로에서 무부하시 출력단자 전압이 100[V]이고, 부하를 연결했을 때의 출력단자 전압이 80[V] 이었다. 전압변동률은 몇 [%] 인가?
- ① 15[%]
- ② 20[%]
- ③ 25[%]
- ④ 30[%]
등록된 댓글이 없습니다.
15. 다음 중 고주파 유전가열을 응용한 분야가 아닌 것은?
- ① 표면열처리
- ② 합성섬유의 열처리 가공
- ③ 목재의 건조, 성형, 접착
- ④ 염화비닐이나 폴리에틸렌 등의 플라스틱 용접
등록된 댓글이 없습니다.
16. 논리함수 F의 진리표 (truth table)가 다음 표와 같을 때 함수 F는?
- ① F = AB+C
- ② F = A+C
- ③ F = B+C
- ④ F = C'
등록된 댓글이 없습니다.
17. 전구에 걸리는 전압이 10[%] 낮아진 경우 전구의 소비전력은 약 몇 [%]로 되는가?
- ① 100[%]
- ② 90[%]
- ③ 81[%]
- ④ 80[%]
등록된 댓글이 없습니다.
18. JK 플립플롭에서 J=K=1이고, 클럭 펄스가 가해진 뒤의 출력 상태는? (단, 클럭 펄스가 가해지기 전의 상태를 Q라고 한다.)
- ① 0
- ② 1
- ③ Q
- ④ Q'
등록된 댓글이 없습니다.
19. 고주파 가열은 어느 것을 이용한 것인가?
- ① 전장 또는 자장
- ② 줄열
- ③ 전자 빔
- ④ 아크 열
등록된 댓글이 없습니다.
20. 하나의 공통된 클록펄스에 의해 플립플롭들이 트리거되어 모든 플립플롭의 상태가 동시에 변화하는 계수회로의 명칭은?
- ① 비동기형 계수회로
- ② 동기형 계수회로
- ③ 2진 리플 계수회로
- ④ 하향 계수회로
등록된 댓글이 없습니다.
2과목 : 임의구분

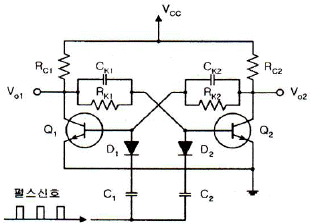

21. 다음 그림과 같은 쌍안정 멀티바이브레이터 회로에서 두 개의 콘덴서 Ck1과 Ck2의 사용 목적을 올바르게 설명한 것은?
- ① 직류신호는 차단하고 교류신호를 통과시키기 위한 목적
- ② 회로의 전압이득을 올리기 위한 목적
- ③ 출력파형의 찌그러짐을 방지하기 위한 목적
- ④ 회로가 직류적으로 안정된 동작을 하도록 하는 목적
등록된 댓글이 없습니다.
22. 커패시터로 필터 하는 전파정류기의 부하저항을 작게 하면 리플 전압의 변화는 어떻게 되는가?
- ① 증가한다.
- ② 감소한다.
- ③ 변화가 없다.
- ④ 증가와 감소를 반복한다.
등록된 댓글이 없습니다.
23. f(t)=1의 라플라스 변환은?
- ① 1
- ② s
- ③ 1/s
- ④ 1/s2
등록된 댓글이 없습니다.
24. 저주파 증폭기의 증폭도가 각각 100일 때 그림과 같이 직렬회로를 구성 하였다면 종합이득은 몇 [dB] 인가?
- ① 100[dB]
- ② 80[dB]
- ③ 200[dB]
- ④ 400[dB]
등록된 댓글이 없습니다.
25. 다음은 SSB 변조기의 기본 구성이다. □ 안에 알맞은 것은?
- ① 평형 변조기
- ② 고주파 증폭기
- ③ 저역필터
- ④ 혼합기
등록된 댓글이 없습니다.
26. 플레밍의 왼손 법칙에서 엄지손가락의 방향은?
- ① 전류의 반대방향
- ② 자력선의 방향
- ③ 전류의 방향
- ④ 힘의 방향
등록된 댓글이 없습니다.
27. JK 플립플롭을 다음과 같이 결선하면 어떤 플립플롭의 동작이 되는가?
- ① RS 플립플롭
- ② RST 플립플롭
- ③ D 플립플롭
- ④ T 플립플롭
등록된 댓글이 없습니다.
28. 입력 A, B가 서로 다른 경우에만 1의 출력을 갖는 게이트는?
- ① EX-OR
- ② AND
- ③ NAND
- ④ OR
등록된 댓글이 없습니다.
29. 다음 10진수 → 2진수 → 1의 보수 → 2의 보수의 관계를 순서대로 나타낸 것으로 옳은 것은?
- ① 8 → 1000 → 1001 → 0110
- ② 8 → 0101 → 1000 → 0111
- ③ 8 → 1001 → 0111 → 0111
- ④ 8 → 1000 → 0111 → 1000
등록된 댓글이 없습니다.
30. 다음 중 전자력에 관계되는 법칙은?
- ① 렌쯔의 법칙
- ② 플레밍의 왼손 법칙
- ③ 플레밍의 오른손 법칙
- ④ 암페어의 오른나사 법칙
등록된 댓글이 없습니다.
31. 자동제어 조절기에서 이루어지는 연산 중 제어동작 신호의 현재 값으로 제어함과 동시에 다음 순간에 어떠한 값으로 변할 것인지를 미리 예측하고 제어하는 방식은?
- ① 비례동작 (Proportional action)
- ② 비례적분동작 (Proportional Integral action)
- ③ 비례미분동작 (Proportional Differential action)
- ④ 비례적분미분동작 (PID action)
등록된 댓글이 없습니다.
32. 다음 논리식의 성질 중 옳지 않은 것은?
- ① A+A = A
- ② 0⋅A = 1
- ③ A⋅A = A
- ④ A+1 = 1
등록된 댓글이 없습니다.
33. 스펙트럼 확산 변조의 장점으로 옳지 않은 것은?
- ① 다른 방식에 비해서 비화성을 유지할 수 있다.
- ② 혼신 방해에 대한 영향이 적다.
- ③ S/N이 상당히 낮은 경우에도 광대역화하는 것으로 통신이 가능하다.
- ④ 송⋅수신기가 간단하다.
등록된 댓글이 없습니다.
34. 바닷물 속에서 초음파의 속도는 15[℃]에서 1527[m/sec]이다. 초음파를 방사하여 0.2[sec]후에 반사파를 얻었다. 바닷물 속의 깊이는 약 몇 [m]인가?
- ① 17
- ② 57
- ③ 153
- ④ 563
등록된 댓글이 없습니다.

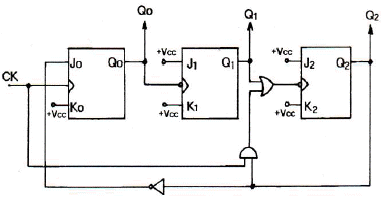

35. 다음은 몇 진 카운터인가?
- ① 4진
- ② 5진
- ③ 6진
- ④ 7진
등록된 댓글이 없습니다.
36. Audoi Amp의 가청 대역 20[Hz] 이하 초 저역을 Cut하는 filter 회로는?
- ① Low filter
- ② Subsonic filter
- ③ Com filter
- ④ Loudness
등록된 댓글이 없습니다.
37. 다음 중 마이크로폰에 들어오는 음압이 각 주파수에 걸쳐서 일정한 크기일 때 각 주파수에 대응한 출력 전압의 관계를 무엇이라고 하는가?
- ① 충실도
- ② 선택도
- ③ 주파수 특성
- ④ 감도
등록된 댓글이 없습니다.
38. PCM(펄스부호변조)과 관계가 없는 것은?
- ① 동조화
- ② 표본화
- ③ 양자화
- ④ 부호화
등록된 댓글이 없습니다.
39. 자동제어에서 출력의 상태를 확인하여 목표치와 비교하여 수정하는 제어 방식은?
- ① 시퀀스 제어
- ② PLC 제어
- ③ 개루프 제어
- ④ 피드백 제어
등록된 댓글이 없습니다.
40. 다음 논리회로와 등가인 논리 게이트는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
3과목 : 임의구분
41. de morgan 정리에 해당하는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
42. 다음 중 정류 회로에서 직류 전압이 12[V] 이고, 리플 전압이 1.2[V] 이었다. 이 회로의 리플 함유율은?
- ① 1[%]
- ② 2[%]
- ③ 3[%]
- ④ 10[%]
등록된 댓글이 없습니다.
43. 태양전지를 연속적으로 사용하기 위하여 필요한 장치는?
- ① 검파 장치
- ② 축전 장치
- ③ 정류 장치
- ④ 변조 장치
등록된 댓글이 없습니다.
44. 다음 중 반도체 레이저에서 가장 많이 사용되는 결정은?
- ① GaAs
- ② CdS
- ③ ZnAs
- ④ SnAs
등록된 댓글이 없습니다.
45. 부성저항 특성을 가진 소자로서 마이크로파의 발진이나 전자계산기의 고속스위칭 소자로 사용되는 것은?
- ① 서미스터
- ② 터널 다이오드
- ③ 바리스터
- ④ 가변용량 다이오드
등록된 댓글이 없습니다.
46. 펠티어(Peltier)효과에 관한 설명 중 옳지 않은 것은?
- ① 두 종류의 금속을 접합하여 폐회로를 만든다.
- ② 폐회로에서 열기전력 방향으로 기전력을 삽입한다.
- ③ 한쪽에서는 냉각이 일어나고 다른쪽은 온도가 올라간다.
- ④ 두 종류의 금속을 접촉하여 폐회로를 만든다.
등록된 댓글이 없습니다.
47. 수정 발진기에 대한 설명으로 틀린 것은?
- ① 수정 공진자의 Q는 매우 높다.
- ② 발진 주파수는 수정결정편의 두께에 반비례한다.
- ③ 수정 진동자는 수정결정편의 피에조 효과를 이용한다.
- ④ 안정한 발진을 유지할 수 있는 주파수 범위는 병렬공진주파수 보다 높고 직렬공진주파수 보다 낮다.
등록된 댓글이 없습니다.
48. 이미터 접지 증폭기에서 이미터 저항 (Re)이 첨가되어도 거의 영향을 받지 않는 특성은?
- ① 전류이득
- ② 입력저항
- ③ 전압이득
- ④ 전력이득
등록된 댓글이 없습니다.
49. 기억용량이 4Kbyte인 RAM에서 최소한 몇 개의 Address 선이 필요한가?
- ① 14
- ② 12
- ③ 10
- ④ 8
등록된 댓글이 없습니다.
50. 다음 중 초음파 탐상이 주로 많이 사용되는 것은?
- ① 고도 측정
- ② 어군 탐지
- ③ 비파괴 검사
- ④ 방향 탐지
등록된 댓글이 없습니다.
51. 중앙처리장치의 계속적인 통제를 받지 않고 데이터를 메모리에서 독자적으로 처리할 수 있는 것은?
- ① FIFO
- ② DMA
- ③ SCAN
- ④ INTERRUPT
등록된 댓글이 없습니다.
52. 항공 착륙보조장치인 ILS(계기 착륙방식)를 구성하는 설비가 아닌 것은?
- ① 로컬라이저
- ② 팬마커
- ③ 글라이드 패드
- ④ 정축 레이더
등록된 댓글이 없습니다.
53. 다음 중 LIFO(Last-in, First-out) 구조는?
- ① ROM
- ② Queue
- ③ ALU
- ④ Stack
등록된 댓글이 없습니다.
54. 2진수 1011011을 그레이코드로 변환한 것으로 옳은 것은?
- ① 1101111
- ② 1100110
- ③ 1110101
- ④ 1110110
등록된 댓글이 없습니다.
55. np관리도에서 시료군 마다 시료수 (n)는 100 이고, 시료군의 수 (k)는 20, Σnp= 77이다. 이때 np관리도의 관리상한선(UCL)을 구하면 약 얼마인가?
- ① 8.94
- ② 3.85
- ③ 5.77
- ④ 9.62
등록된 댓글이 없습니다.
56. 그림의 OC곡선을 보고 가장 올바른 내용을 나타낸 것은?
- ① α : 소비자 위험
- ② L(P) : 로트가 합격할 확률
- ③ β : 생산자 위험
- ④ 부적합품률 : 0.03
등록된 댓글이 없습니다.
57. 미국의 마틴 마리에타사(Martin Maruetta Corp.)에서 시작된 품질개선을 위한 동기부여 프로그램으로, 모든 작업자가 무결점을 목표로 설정하고, 처음부터 작업을 올바르게 수행함으로써 품질비용을 줄이기 위한 프로그램은 무엇인가?
- ① TPM 활동
- ② 6 시그마 운동
- ③ ZD 운동
- ④ ISO 9001 인증
등록된 댓글이 없습니다.
58. MTM(Method Time Measurement)법에서 사용되는 1 TMU(Time Measurement Unit)는 몇 시간인가?
- ① 1/100000시간
- ② 1/10000시간
- ③ 6/10000시간
- ④ 36/1000시간
등록된 댓글이 없습니다.
59. 일정 통제를 할 때 1일당 그 작업을 단축하는데 소요되는 비용의 증가를 의미하는 것은?
- ① 정상소요시간(Normal duration time)
- ② 비용견적(Cost estimation)
- ③ 비용구배(Cost slope)
- ④ 총비용(Total cost)
등록된 댓글이 없습니다.
60. 다음 중 단속생산 시스템과 비교한 연속생산 시스템의 특징으로 옳은 것은?
- ① 단위당 생산원가가 낮다.
- ② 다품종 소량생산에 적합하다.
- ③ 생산방식은 주문생산방식이다.
- ④ 생산설비는 범용설비를 사용한다.
등록된 댓글이 없습니다.
