전자캐드기능사(2010. 3. 28.) 시험일자 : 2010년 3월 28일
1과목 : 전기전자공학(대략구분)
1. 집적회로(IC)의 특징으로 적합하지 않은 것은?
- ① 경제적
- ② 소형경량
- ③ 고 신뢰도
- ④ 대전력용으로 주로 사용
등록된 댓글이 없습니다.
2. A급 트랜지스터 증폭기가 이용하는 동작영역은?
- ① 활성영역
- ② 포화영역
- ③ 차단영역
- ④ 포화영역 + 차단영역
등록된 댓글이 없습니다.
3. 10[H]의 코일에 1[A]의 전류를 흘릴 때 코일에 저장되는 에너지는?
- ① 5[J]
- ② 10[J]
- ③ 20[J]
- ④ 50[J]
등록된 댓글이 없습니다.
4. 부궤환 증폭기의 특징이 아닌 것은?
- ① 대역폭 증대
- ② 일그러짐 감소
- ③ 전력 효율 개선
- ④ 주파수 특성 개선
등록된 댓글이 없습니다.
5. BJT와 비교한 FET에 대한 설명으로 틀린 것은?
- ① 입력임피던스가 높다.
- ② 이득대역폭 적이 크다.
- ③ 잡음특성이 양호하다.
- ④ 온도변화에 따른 안정성이 높다.
등록된 댓글이 없습니다.
6. 전력이 10[kW]인 반송파를 변조도 60[%]로 AM 변조 했을 때 피변조파의 전력은?
- ① 10[kW]
- ② 11.8[kW]
- ③ 13.2[kW]
- ④ 14.6[kW]
등록된 댓글이 없습니다.
7. 어떤 증폭회로에서 입력전압이 10[mV]일 때 출력전압이 1[V]이었다면 전압이득은?
- ① 10[dB]
- ② 20[dB]
- ③ 40[dB]
- ④ 60[dB]
등록된 댓글이 없습니다.
8. 어떤 저항에서 0.8[kWh]의 전력량을 소비시켰을 때 발생하는 열량은?
- ① 약 350[kcal]
- ② 약 520[kcal]
- ③ 약 690[kcal]
- ④ 약 850[kcal]
등록된 댓글이 없습니다.
9. R-L-C 직렬회로에서 저항이 50[Ω], 유도성 리액턴스가 25[Ω], 용량성 리액턴스가 25[Ω]일 때 합성 임피던스는?
- ① 0[Ω]
- ② 25[Ω]
- ③ 50[Ω]
- ④ 75[Ω]
등록된 댓글이 없습니다.

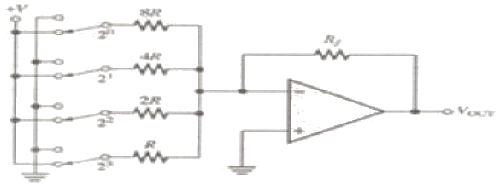

10. 다음과 같은 연산증폭기 회로의 명칭은?
- ① 가산기
- ② 적분기
- ③ A/D 변환기
- ④ D/A 변환기
등록된 댓글이 없습니다.
11. 기본파의 전압이 100[V], 제2 고조파의 전압이 4[V], 제3 고조파의 전압이 3[V]일 때 왜율은?
- ① 5[%]
- ② 10[%]
- ③ 25[%]
- ④ 50[%]
등록된 댓글이 없습니다.
12. 정격전압 220[V], 800[W]의 전열기에 100[V]의 전압을 가하였을 때 소비되는 전력은?
- ① 800[W]
- ② 400[W]
- ③ 200[W]
- ④ 100[W]
등록된 댓글이 없습니다.
13. 100[Ω]의 저항 10개를 직렬로 접속할 때 합성저항은 병렬로 접속 할 때의 몇 배인가?
- ① 10배
- ② 20배
- ③ 100배
- ④ 1000배
등록된 댓글이 없습니다.
14. 저항 3[kΩ]에 30[V]를 인가할 때 흐르는 전류는?
- ① 1[mA]
- ② 5[mA]
- ③ 10[mA]
- ④ 20[mA]
등록된 댓글이 없습니다.
15. P형 반도체를 만드는 불순물 원소에 속하지 않는 것은?
- ① As
- ② B
- ③ Al
- ④ Ga
등록된 댓글이 없습니다.
16. 다음은 2 × 4 해독기의 진리표이다. X2 의 값은? (단, A, B는 입력이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
2과목 : 전자계산기일반(대략구분)
17. 흐름도(flow chart)에 나타내는 것이 아닌 것은?
- ① 각종 연산 및 처리 기능 표시
- ② 데이터 입력 및 출력 표시
- ③ 여러 개의 경로 중 한 경로의 선택 표시
- ④ 디스플레이 장치 표시
등록된 댓글이 없습니다.
18. 전자계산기의 특징에 속하지 않는 것은?
- ① 신속한 처리 속도
- ② 창의성
- ③ 정확성
- ④ 신뢰성
등록된 댓글이 없습니다.
19. 흐름도(flow chart)를 작성하는 이유가 아닌 것은?
- ① 코딩하기가 쉽다.
- ② 논리적인 체계를 쉽게 이해할 수 있다.
- ③ 프로그램 흐름을 쉽게 파악하여 수정을 용이하게 한다.
- ④ 계산기의 내부 동작 상태를 쉽게 알 수 있다.
등록된 댓글이 없습니다.
20. 8비트로 부호와 절대값 방법으로 표현된 수 42를 한 비트씩 좌우측으로 산술 시프트 하면?
- ① 좌측 시프트 : 42, 우측 시프트 : 42
- ② 좌측 시프트 : 84, 우측 시프트 : 42
- ③ 좌측 시프트 : 42, 우측 시프트 : 21
- ④ 좌측 시프트 : 84, 우측 시프트 : 21
등록된 댓글이 없습니다.
21. 다음 언어 중 컴파일러 언어에 해당하는 것은?
- ① BASIC
- ② LISP
- ③ APL
- ④ C
등록된 댓글이 없습니다.
22. 주소 지정방식 중 명령어의 피연산자 부분에 데이터의 값을 저장하는 방식은?
- ① 즉시 주소지정 방식
- ② 절대 주소지정 방식
- ③ 상대 주소지정 방식
- ④ 간접 주소지정 방식
등록된 댓글이 없습니다.
23. 10진수 0은 ASCII 코드 0110000로 표현된다. 10진수 8을 ASCII 코드로 옳게 표현한 것은?
- ① 0111000
- ② 0111001
- ③ 0101000
- ④ 0001000
등록된 댓글이 없습니다.
24. 주기억 장치에 기억된 프로그램을 읽고 해독한 후, 각 장치에 지시신호를 전달함으로써 프로그램에서 지시한 동작이 실행되도록 하는 것은?
- ① 입력장치
- ② 출력장치
- ③ 연산장치
- ④ 제어장치
등록된 댓글이 없습니다.
25. 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는?
- ① SRAM
- ② DRAM
- ③ 마스트 RCM
- ④ EPRCM
등록된 댓글이 없습니다.
26. 다음 기억공간 관리 중 고정 분할 할당과 동적 분할 할당으로 나누어 관리되는 기법은?
- ① 연속로딩기법
- ② 분산로딩기법
- ③ 페이징(paging)
- ④ 세그먼트(segment)
등록된 댓글이 없습니다.
27. 다음 그림은 주소 버스(address bus)를 이용한 메모리 전송을 나타낸 것이다. 그림에서 “A”가 나타내는 회로의 이름은?
- ① 디코더(decoder)
- ② 인코더(encoder)
- ③ 멀티플렉서(multiplexer)
- ④ 카운터(counter)
등록된 댓글이 없습니다.
28. 세라믹 콘덴서에서 표면에 숫자 223의 용량은? (단, K는 허용오차 범위)
- ① 220[㎌]
- ② 22[㎌]
- ③ 0.22[㎌]
- ④ 0.022[㎌]
등록된 댓글이 없습니다.
29. 다음 중 컴퍼스로 그리기 어려운 원호나 곡선을 그릴 때 사용되는 제도 기구는?
- ① T자
- ② 삼각자
- ③ 운형자
- ④ 축척자
등록된 댓글이 없습니다.
30. 다음 중 화면을 선택하여 확대해 볼 수 있는 기능은?
- ① Zoom in
- ② Zoom out
- ③ View all
- ④ View zoom
등록된 댓글이 없습니다.
3과목 : 전자제도(CAD) 이론(대략구분)
31. 다음 콘덴서 중에서 (+), (-)극성이 있어서 회로 연결시 주의해야 하는 것은?
- ① 세라믹 콘덴서
- ② 마이카 콘덴서
- ③ 마일러 콘덴서
- ④ 전해 콘덴서
등록된 댓글이 없습니다.
32. 다음 인쇄회로기관(PCB) 중 적층형태에 따른 분류가 아닌 것은?
- ① 단면 인쇄회로기관
- ② 양면 인쇄회로기관
- ③ 스루홀 인쇄회로기관
- ④ 다층 인쇄회로기관
등록된 댓글이 없습니다.
33. CAD 시스템에서 사용되는 좌표 중 거리와 각도로 위치를 나타내는 좌표계는?
- ① 절대 좌표계
- ② 상대 좌표계
- ③ 극 좌표계
- ④ 사용자 좌표계
등록된 댓글이 없습니다.
34. X-Y 플로터 등에서 처리 속도가 느린 주변기기와 컴퓨터 시스템의 중간에서 시스템의 효율을 높일 수 있는 것은?
- ① 중간 증폭
- ② 데이터 버퍼
- ③ 마우스
- ④ 연산 장치
등록된 댓글이 없습니다.
35. 제조가 완료된 PCB를 전기적, 광학적으로 검사하기 위한 과정은?
- ① CAD
- ② CAM
- ③ CAE
- ④ CAT
등록된 댓글이 없습니다.
36. 다음 중 SMD(Surface Mount Device)타입의 패드를 Plane층, Inner 및 Bottom면에 연결해줄 때, 패드에서 일정 거리의 트랙을 끌고 나온 후 비아를 사용하여 타 Layer에 연결하여 주는 것은?
- ① 레이어
- ② 팬인
- ③ 팬아웃
- ④ 랜드
등록된 댓글이 없습니다.
37. 인쇄회로기판의 기계적 특성에 속하지 않는 것은?
- ① 절연 저항
- ② 굽힘 강도
- ③ 인장 강도
- ④ 비틀림율
등록된 댓글이 없습니다.
38. PCB 제조 공정에서 구리를 제거하기 위한 메칭액은?
- ① 염화나트륨
- ② 염화제이철
- ③ 크롬황산
- ④ 수산화나트륨
등록된 댓글이 없습니다.
39. 다음 중 부품의 특성을 표시해야 하는 내용으로 가장 거리가 먼 것은?
- ① 부품 값
- ② 허용 오차
- ③ 정격 전압
- ④ 부품의 분류
등록된 댓글이 없습니다.
40. 자기장이 분포되어 있어 평판에 버튼커서 또는 스타일러스 펜이라고 불리는 위치 검출기를 이동시켜 도면위치에 대응하는 X, Y 좌표를 입력하는 장치는?
- ① 트랙볼
- ② X-Y 플로터
- ③ 디지타이저
- ④ 이미지 스캐너
등록된 댓글이 없습니다.
41. 그림과 같은 부품 기호에 대한 명칭은?
- ① 다이오드
- ② 저항
- ③ 수정진동자
- ④ 코일
등록된 댓글이 없습니다.
42. 표제란에 축척이 1/2로 되어 있을 때, 실제 물체의 길이가 50[㎜]인 경우 도면에 표시되는 길이는?
- ① 100[㎜]
- ② 50[㎜]
- ③ 25[㎜]
- ④ 5[㎜]
등록된 댓글이 없습니다.
43. 회로도를 설계하는 과정에서 부품간의 선 연결정보를 생성하는 파일은?
- ① 거버(Gerber) 파일
- ② 네트리스트(Netlist) 파일
- ③ DRC(Design Rule Check) 파일
- ④ ERC(Electric Rule Check) 파일
등록된 댓글이 없습니다.
44. 그림과 같은 전자부품 기호가 나타내는 것은?
- ① 스피커
- ② 다이오드
- ③ 트랜지스터
- ④ LED
등록된 댓글이 없습니다.
45. 전자회로설계에서 전체적인 동작이나 기능의 계통도로 그린 것은?
- ① 상세도
- ② 접속도
- ③ 블록도
- ④ 기초도
등록된 댓글이 없습니다.
46. 다음 중 새로운 부품을 생성하고자 할 때, 반드시 거쳐야 하는 과정이 아닌 것은?
- ① 부품의 정의
- ② 부품 디자인
- ③ 부품의 핀 배치
- ④ 부품의 크기 변경
등록된 댓글이 없습니다.
47. 부품의 배치가 완료된 이후 핀(pin) 간의 배선 작업을 의미하는 것은?
- ① 웨이퍼
- ② 블로킹
- ③ 에칭
- ④ 라우팅
등록된 댓글이 없습니다.
48. 회로도가 하나의 도면으로 작성하기에 클 경우 도면의 일부를 하위 페이지로 작성하는 도면의 구조는?
- ① 평면 구조
- ② 다면 구조
- ③ 계층 구조
- ④ 단일 구조
등록된 댓글이 없습니다.
49. 인쇄회로기판(PCB) 설계시 고주파 부품 및 노이즈(noise)에 대한 대책으로 틀린 것은?
- ① 아날로그, 디지털 혼재 회로에서 접지선을 분리한다.
- ② 전원용 라인필터는 연결부위에 가깝게 배치한다.
- ③ 고주파 부품은 일반회로 부분과 분리하여 배치하도록 하고, 가능하며 차폐를 실시하여 영향을 최소화 하도록 한다.
- ④ 부품의 리드는 가급적 길게 하여 안테나 역할을 하도록 한다.
등록된 댓글이 없습니다.
50. 다음 중 PCB 설계 후 곧바로 PCB를 제작할 수 있는 필름 출력이 가능한 장치는?
- ① X-Y 플로터
- ② Photo 플로터
- ③ Gerber Editor
- ④ Ink jet 프린터
등록된 댓글이 없습니다.
51. 다음 중 인쇄회로기관의 장점으로 보기 어려운 것은?
- ① 대량 생산의 효과가 있다.
- ② 소형, 경량화에도 기여한다.
- ③ 조립, 배선, 검사의 공정수가 증가한다.
- ④ 제조의 표준화와 자동화를 기할 수 있다.
등록된 댓글이 없습니다.
52. 부품의 구멍을 사용하지 않고 도체 패턴의 표면에 전기적 접속을 하는 부품 탑재 방법이 아닌 것은?
- ① SMD
- ② DIP
- ③ SOP
- ④ TQFP
등록된 댓글이 없습니다.
53. 부품 배치도의 작성 방법에 대한 설명으로 틀린 것은?
- ① 균형 있게 배치한다.
- ② IC의 경우 1번 핀을 표시한다.
- ③ 부품 상호간 신호가 유도되도록 한다.
- ④ 조정이 필요한 부품은 조작이 용이하도록 배치하여야 한다.
등록된 댓글이 없습니다.
54. 다음 중 설계자의 의도를 작업자에게 전달시켜 요구하는 물품을 정확하게 만들기 위해 사용되는 도면은?
- ① 제작도
- ② 설명도
- ③ 계획도
- ④ 승인도
등록된 댓글이 없습니다.
55. Through hole에 대한 설명으로 옳은 것은?
- ① 층간의 상호 절연을 위한 것이다.
- ② 홀의 한쪽이 층 내부에 묻혀 있다.
- ③ 신호의 접지를 위한 홀이다.
- ④ 부품면과 동박면을 도통하기 위한 것이다.
등록된 댓글이 없습니다.
56. 전자회로를 설계하는 과정에서 10[Ω]/5[W] 저항을 기판에 실장(배치)하여야 하는데, 10[Ω]/5[W] 저항의 부피가 커서 1[W] 저항을 병렬로 구성하고자 할 경우 필요한 저항은?
- ① 10[Ω] 5개
- ② 25[Ω] 2개
- ③ 50[Ω] 5개
- ④ 100[Ω] 5개
등록된 댓글이 없습니다.
57. 네트리스트를 생성하기 위한 준비단계로 볼 수 없는 것은?
- ① DRC 실행 확인
- ② Annotation 실행 확인
- ③ 프로젝트 생성의 이상 여부 확인
- ④ 거버파일 생성 확인
등록된 댓글이 없습니다.
58. 다음 중 설계된 PCB 도면의 외곽 사이즈(size)가 1000 × 2000(mil)일 때, 이를 [㎜]로 환산하면?
- ① 0.254 × 0.508[㎜]
- ② 2.54 × 5.08[㎜]
- ③ 25.4 × 50.8[㎜]
- ④ 254 × 508[㎜]
등록된 댓글이 없습니다.
59. 인쇄회로 기관의 패턴을 설계할 때 유의해야할 사항으로 옳지 않은 것은?
- ① 패턴은 굵고 짧게 한다.
- ② 배선은 길게 하는 것이 좋다.
- ③ 패턴사이의 간격을 차폐 한다.
- ④ 커넥터를 분리 설계 한다.
등록된 댓글이 없습니다.
60. 전자 제도에서 작성할 수 있는 도면의 표시 방법이 아닌 것은?
- ① 회로도
- ② 계통도
- ③ 배선도
- ④ 부품가공도
등록된 댓글이 없습니다.
