토목기사(2009. 8. 30.) 시험일자 : 2009년 8월 30일
1과목 : 응용역학
1. 그림과 같은 원형 및 정사각형 관이 재료로서 관의 두께(t) 및 둘레(4b=2πr)가 동일하고, 두 관의 길이가 일정할 때 비틀림 T에 의한 두관의 전단응력의 비 (τ(a)/τ(b))는 얼마인가?
- ① 0.683
- ② 0.785
- ③ 0.821
- ④ 0.859
등록된 댓글이 없습니다.
2. 그림과 같이 C점이 내부힌지로 구성된 게르버보에 대한 설명으로 옳지 않은 것은?
- ① C점에서의 휨모멘트는 “0”이다.
- ② C점에서의 전단력은 -2 ton 이다.
- ③ B점에서의 수직반력은 5 ton 이다.
- ④ B점에서의 휨모멘트는 -12 tonㆍm 이다.
등록된 댓글이 없습니다.
3. 다음과 같은 A점과 B점에 모멘트하중(Mo)이 작용할 때 생기는 전단력도의 모양은 어떤 형태인가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
4. 두 주응력(σz=σy=kg/cm2)이 아래 그림과 같다. 이 면과 θ°=45°를 이루고 있는 면의 응력은?
- ① σθ = 0 kg/cm2, τθ = 0 kg/cm2
- ② σθ = 800 kg/cm2, τθ = 0 kg/cm2
- ③ σθ = 0 kg/cm2, τθ = 400 kg/cm2
- ④ σθ = 400 kg/cm2, τθ = 400 kg/cm2
등록된 댓글이 없습니다.
5. 다음 그림과 같은 와렌(warren)트러스에서 부재력이 ‘0(영)’인 부재는 몇 개인가?
- ① 0개
- ② 1개
- ③ 2개
- ④ 3개
등록된 댓글이 없습니다.
6. 다음은 가상일의 방법을 설명한 것이다. 틀린 것은?
- ① 트러스의 처짐을 구할 경우 효과적인 방법이다.
- ② 단위하중법(unit load method)이라고도 한다.
- ③ 처짐이나 처짐각을 계산하는 기하학적 방법이다.
- ④ 에너지보존의 법칙에 근거를 둔 방법이다.
등록된 댓글이 없습니다.
7. 다음 그림과 같은 T형 단면의 도심축(x-x)에 대한 회전반지름(r)은?
- ① 116mm
- ② 136mm
- ③ 156mm
- ④ 176mm
등록된 댓글이 없습니다.
8. 그림과 같이 길이가 5m이고 휨강도(EI)가 100 tㆍm2인 기둥의 최소 임계하중은?
- ① 8.4t
- ② 9.9t
- ③ 11.4t
- ④ 12.9t
등록된 댓글이 없습니다.
9. 다음과 같은 부정정 구조물에서 B지점의 반력의 크기는? (단, 보의 휨강도 EI는 일정하다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
10. 그림과 같은 단순보의 최대전단응력 τmax를 구하면? (단, 보의 단면은 지름이 D인 원이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
11. 아치축선이 포물선인 3활절아치가 그림과 가티 등분포하중을 받고 있을 때, 지점 A의 수평반력은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
12. 그림과 같은 3경간 연속보의 B점이 5cm 아래로 침하하고 C점이 3cm 위로 상승하는 변위를 각각 보였을 때 B점의 휨모멘트 MB를 구한 값은? (단, EI=8×1010kg/cm2 로 일정)
- ① 3.52×106 (kgㆍcm)
- ② 4.85×106 (kgㆍcm)
- ③ 5.07×106 (kgㆍcm)
- ④ 5.60×106 (kgㆍcm)
등록된 댓글이 없습니다.
13. 폭 20cm, 높이 30cm의 단순보가 중앙점에 그림과 같은 집중하중을 받을 때 중앙점 C의 처짐 δ를 구한 값은? (단, E=80,000kgㆍcm2)
- ① 1.23 cm
- ② 0.83 cm
- ③ 0.74 cm
- ④ 0.42 cm
등록된 댓글이 없습니다.
14. 지름 5cm의 강봉을 8t으로 당길 때 지름은 약 얼마나 줄어 들겠는가? (단, 포아송비 v=0.3, 탄성계수 E=2.1 × 106kgㆍcm2)
- ① 0.00029 cm
- ② 0.0057 cm
- ③ 0.000012 cm
- ④ 0.003 cm
등록된 댓글이 없습니다.
15. 그림과 같은 내민보에서 C점의 휨 모멘트가 영(令)이 되게 하기 위해서는 x가 얼마가 되어야 하는가?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
16. 그림과 같은 장주의 길이가 같을 경우 기둥 (a)의 임계하중이 4t 이라면 기둥(b)의 임계하중은? (단, EI는 일정하다.)
- ① 4t
- ② 16t
- ③ 32t
- ④ 64t
등록된 댓글이 없습니다.
17. 그림과 같은 단순보에서 휨모멘트에 의한 탄성변형에너지는? (단, EI는 일정하다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
18. 다음의 부정정 구조물을 모멘트 분뱁법으로 해석하고자 한다. C점이 룰러지점임을 고려한 수정강도계수에 의하여 B점에서 C점으로 분배되는 분배율 fsc를 구하면?
- ① 1/2
- ② 3/5
- ③ 4/7
- ④ 5/7
등록된 댓글이 없습니다.
19. 다음 인장부재의 수직변위를 구하는 식으로 옳은 것은? (단, 탄성계수는 E)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
20. 그림과 같은 구조물의 C점의 연직하중이 작용할 때, AC부재가 받는 힘은?
- ① 250kg
- ② 500kg
- ③ 866kg
- ④ 1000kg
등록된 댓글이 없습니다.
2과목 : 측량학
21. 다음과 같은 단면에서 절토단면적은 얼마인가?
- ① 141m2
- ② 122m2
- ③ 61m2
- ④ 57m2
등록된 댓글이 없습니다.
22. 우리나라의 노선측량에서 일반철도에 주로 이용되는 완화곡선은?
- ① 2차 포물선
- ② 3차 포물선
- ③ 렘니스케이트(lemniscate)
- ④ 클로소이드(clothoid)
등록된 댓글이 없습니다.
23. 두 지점의 거리측량 결과가 다음과 같을 때 최확값은?
- ① 145.136m
- ② 145.248m
- ③ 145.174m
- ④ 145.204m
등록된 댓글이 없습니다.
24. 노선 측량의 일반적 작업 순서로서 옳은 것은? (단, A:종ㆍ횡단측량, B:중심측량, C:공사측량, D:답사)
- ① A→ B→ D→ C
- ② D→ B→ A→ C
- ③ D→ C→ A→ B
- ④ A→ C→ D→ B
등록된 댓글이 없습니다.
25. 항공사진의 표정작업 중 사진의 축척, 경사를 조정하고 위치를 결정하는 표정은?
- ① 접합표정
- ② 절대표정
- ③ 상호표정
- ④ 내부표정
등록된 댓글이 없습니다.
26. 트래버스 측량에서 선점시 주의하여야 할 사항이 아닌 것은?
- ① 트래버스의 노선은 가능한 폐합 또는 결합이 되게 한다.
- ② 결합 트래버스의 출발점과 결합점간의 거리는 가능한 단거리로 한다.
- ③ 거리측량과 각측량의 정확도가 균형을 이루게 한다.
- ④ 측정간 거리는 다양하게 선점하여 부정오차를 소거 한다.
등록된 댓글이 없습니다.
27. 다음 등고선에서 AB 사이의 수평거리가 60m이면 AB의 경사는?
- ① 10%
- ② 15%
- ③ 20%
- ④ 25%
등록된 댓글이 없습니다.
28. 그림과 같은 삼각망에서 만족하여야 할 조건식이 아닌 것은?
- ① ①+②+⑨-180°=0
- ② [①+②]-[⑤+⑥]=0
- ③ ⑨+⑩+⑪+⑫-360°=0
- ④ ①+②+③+④+⑤+⑥+⑦+⑧-360°=0
등록된 댓글이 없습니다.
29. 노선측량에 관한 설명 중 잘못된 것은?
- ① 노선측량이란 수평곡선, 종곡선, 완화곡선 등을 계산하고 측설하는 측량이다.
- ② 곡률이 곡선 길이에 반비례하는 곡선을 클로소이드 곡선이라 한다.
- ③ 완화곡선에 연한 곡선반지름의 감소율은 캔트의 증가율과 같다.
- ④ 완화곡선의 반지름은 시점에서 무한대이고 종점에서는 원곡선의 반지름이 된다.
등록된 댓글이 없습니다.
30. 대단위 신도시를 건설하기 위한 넓은 지형의 정지공사에서 토량을 계산하고자 할 때 가장 적당한 방법은?
- ① 점고법
- ② 양단면 평균법
- ③ 비례 중앙법
- ④ 각주공식에 위한 방법
등록된 댓글이 없습니다.
31. 노선측량에서 단곡선 설치시 필요한 교각 I=95° 30' 곡선 반지름 R=300m 일 때 장현(long chord:L)은?
- ① 222.065m
- ② 298.619m
- ③ 444.131m
- ④ 597.238m
등록된 댓글이 없습니다.
32. 직접법으로 등고선을 측정하기 위하여 A점에 평판을 세우고 기계 높이 1.5m를 얻었다. 점 P에 표척(staff)을 세워 2.68m를 얻었다면 점 P의 등고선은 몇 m 인가? (단, A점의 표고는 71.6m임)
- ① 69.12m
- ② 70.12m
- ③ 70.42m
- ④ 70.95m
등록된 댓글이 없습니다.
33. 비행고도 5000m에서 촬영한 2매의 연속사진의 주점기선장이 70mm일 때 등고선 간격 10m에 해당되는 시차차는?
- ① 0.14mm
- ② 0.28mm
- ③ 0.34mm
- ④ 0.44mm
등록된 댓글이 없습니다.
34. 직사각형의 가로, 세로가 그림과 같다. 면적 A를 가장 적절히(오차론적으로) 표현한 것은?
- ① 7500.9m2 ± 0.30m2
- ② 7500m2 ± 0.41m2
- ③ 7500.9m2 ± 0.60m2
- ④ 7500m2 ± 0.67m2
등록된 댓글이 없습니다.
35. 레벨로부터 60m 떨어진 표척을 기준한 값이 1.258m 이며 이때 기포가 1 눈금 편위되어 있었다. 이것을 바로 잡고 다시 시준하여 1.267m를 읽었다면 기포의 감도는?
- ① 25“
- ② 27“
- ③ 29“
- ④ 31“
등록된 댓글이 없습니다.
36. 하천측량에서 평면측량의 일반저긴 측량 범위로 가장 적합한 것은?
- ① 유제부에서 제외지를 제외한 제내지 300m 이내, 무제부에서는 홍수가 영향을 주는 구역보다 약간 좁게 한다.
- ② 유제부에서 제외지 및 제내지 300m 이내, 무제부에서는 홍수가 영향을 주는 구역보다 약간 넓게 한다.
- ③ 유제부에서 제외지를 제외한 제내지 20m 이내, 무제부에서는 홍수가 영향을 주는 구역보다 약간 좁게 한다.
- ④ 유제부에서 제외지를 제외한 제내지 20m 이내, 무제부에서는 홍수가 영향을 주는 구역보다 약간 넓게 한다.
등록된 댓글이 없습니다.
37. 교호 수준 측량을 하여 다음과 같은 결과를 얻었다. A점의 표고가 120.564m이면 B점의 표고는?
- ① 120.759m
- ② 120.672m
- ③ 120.524m
- ④ 120.328m
등록된 댓글이 없습니다.
38. 다음의 설명 중 틀린 것은?
- ① 적도를 기준으로 수평면상에서 동쪽으로 돌아가며 잰 각을 방위각이라 한다.
- ② 평면 직교좌표의 X축을 기준으로 하여 오른쪽으로 관측한 각을 방향각이라 한다.
- ③ 방위각과 방향각은 좌표원점에서 일치하며 원점에서 멀어질수록 그 차이가 커진다.
- ④ 자오선수차는 진북방향각과 절대값이 같다.
등록된 댓글이 없습니다.
39. 전진법(前進法)에 의하여 6각형이 토지를 측정하였다. 측점 A를 출발하여 B, C, D, E, F, A로 돌아 왓을 때 폐합오차가 30cm이었다면 측점 D의 오차 분배량은? (단, AB=60m, BC=40m, CD=30m, DE=50m, EF=20m, FA=50m)
- ① 7.2m
- ② 12.0m
- ③ 15.6m
- ④ 21.6m
등록된 댓글이 없습니다.
40. 배각법에 의한 각 관측 방법에 대한 설명 중 잘못된 것은?
- ① 방향각법에 비해 읽기 오차의 영향이 적다.
- ② 많은 방향이 있는 경우는 적합하지 않다.
- ③ 눈금의 불량에 의한 오차를 최소로 하기 위하여 n회의 반복 경과가 360°에 가깝게 해야 한다.
- ④ 내축과 외축의 연직선에 대한 불일치에 의한 오차가 자동 소거된다.
등록된 댓글이 없습니다.
3과목 : 수리학 및 수문학
41. 오리피스의 수두차가 최대 4.9m이고 오리피스의 유량계수가 0.5일 때 오리피스의 유량은? (단, 오리피스의 단면적은 0.01m2이다.)
- ① 0.025m3/sec
- ② 0.049m3/sec
- ③ 0.098m3/sec
- ④ 0.196m3/sec
등록된 댓글이 없습니다.
42. 관수로에서 동수경사선에 대한 설명으로 옳은 것은?
- ① 수평기준선에서 손실수두와 속도수두를 더한 수두선이다.
- ② 관로중심선에서 압력수두와 속도수두를 더한 수두선이다.
- ③ 전수두에서 손실수두를 제외한 수두선이다.
- ④ 에너지선에서 속도수두를 제외한 수두선이다.
등록된 댓글이 없습니다.
43. 직경 10cm인 연직관 속에 높이 2m만큼 모래가 들어있다. 모래면 위의 수위를 20cm로 일정하게 유지 시켰더니 투수량 Q=3L/hr 이였다. 이 때 모래의 투수계수 k는?
- ① 0.382 m/hr
- ② 0.637 m/hr
- ③ 3.82 m/hr
- ④ 6.37 m/hr
등록된 댓글이 없습니다.
44. 폭이 넓은 직4각형 수로에서 폭 1m당 0.5m3/sec의 유량이 80cm의 수심으로 흐르는 경우 이흐름은? (단, 동점성 계수는 0..012cm2/sec, 한계수심은 29.5cm이다.)
- ① 층류이며 상류
- ② 층류이며 사류
- ③ 난류이며 상류
- ④ 난류이며 사류
등록된 댓글이 없습니다.
45. 오리피스(orifice)에서의 유량 Q를 계산할 때 수두 H의 측정에 1%의 오차가 있으면 유량계산의 결과에는 얼마의 오차가 생기는가?
- ① 0.1%
- ② 0.5%
- ③ 1%
- ④ 2%
등록된 댓글이 없습니다.
46. 지름 4cm의 원형단면 관에서 물의 흐름이 그림과 같이 구부러질 때 곡면을 지지하는데 필요한 힘은 Px는? (단, 흐름의 속도가 15m/sec이고 마찰을 무시한다.)
- ① -0.0106t
- ② 0.0106t
- ③ 11.106t
- ④ -1.1106t
등록된 댓글이 없습니다.
47. 다음 설명 중 옳지 않은 것은?
- ① 유량빈도곡선의 경사가 급하면 홍수가 드물고 지하수의 하천방출이 크다.
- ② 수위-유량 관계곡선의 연장방법인 Stevens법은 Chezy의 유속공식을 이용한다.
- ③ 자연하천에서 대부분 동일수위에 대한 수위 상승시와 하강시의 유량이 다르다.
- ④ 합리식은 어떤 배수영역에 발생한 호우강도와 첨두유량간 관계를 나타낸다.
등록된 댓글이 없습니다.
48. 지하의 사질 여과층에서 수두 차가 0.4m이고 투과거리가 3.0m일 때에 이곳을 통과하는 지하수의 유속은? (단, 투수계수는 0.2cm/sec이다.)
- ① 0.0135cm/sec
- ② 0.0267cm/sec
- ③ 0.0324cm/sec
- ④ 0.0417cm/sec
등록된 댓글이 없습니다.
49. 다음 표와 같이 40분간 집중홍수가 계속되었다면 지속기간 20분인 최대강우 강도는?
- ① I=49mm/hr
- ② I=59mm/hr
- ③ I=69mm/hr
- ④ I=72mm/hr
등록된 댓글이 없습니다.
50. 중량이 600kg, 비중이 3.0인 물체를 물(담수)속에 넣었을 때 물 속에서의 중량은?
- ① 100kg
- ② 200kg
- ③ 300kg
- ④ 400kg
등록된 댓글이 없습니다.
51. 유역 내 5개 강우량 관측점에 기록된 강우량과 지배면적 이 표화 같을 때 Thiessen 법으로 계산된 유역 평균 강우량은 얼마인가?
- ① 31.0mm
- ② 30.0mm
- ③ 29.0mm
- ④ 28.0mm
등록된 댓글이 없습니다.
52. 유체의 밀도(ρ), 점성계수(μ), 벽면의 마찰력(τ0), 평균유속(V) 마찰속도 (u.)의 관계식으로 옳은 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
53. SCS의 초과강우량 산정방법에 대한 설명 중 옳지 않은 것은?
- ① 유역의 토지이용형태는 유효우량의 크기에 영향을 미친다.
- ② 유출곡선지수(runoff curve number)는 총 우량으로부터 유효유량의 잠재력을 표시하는 지수이다.
- ③ 투수성 지역의 유출곡선지수는 불투수성 지역의 유출곡선지수보다 큰 값을 갖는다.
- ④ 선행토양함수조건(antecedent soil moisture condition)은 1년을 성수기와 비성수기로 나누어 각 경우에 대하여 3가지 조건으로 구분하고 있다.
등록된 댓글이 없습니다.
54. 광폭의 직4각형 단면 수로에서 최소 비에너지가 3m 일 때 한계수신은 얼마인가?
- ① 0.3m
- ② 1m
- ③ 2m
- ④ 3m
등록된 댓글이 없습니다.
55. 개수로의 흐름에 가장 지배적인 영향을 미치는 것은?
- ① 유체의 밀도
- ② 관성력
- ③ 중력
- ④ 점성력
등록된 댓글이 없습니다.
56. 정수압의 이론은 다음 중 어느 경우에 적용되는가?
- ① 유체가 전혀 움직이지 않을 때에 한하여 적용된다.
- ② 유체가 움직여도 좋으나 유체입자 상호간의 상대적인 움직임이 없을 때 적용된다.
- ③ 유체의 흐름 상태에는 관계없이 적용할 수 있다.
- ④ 층류(laminar flow)에 한하여 적용할 수 있다.
등록된 댓글이 없습니다.
57. 1시간 간격의 강우량이 12.6mm, 23.3mm, 18.3mm, 5.7mm이다. 지표유출량이 38mm일 때 ∅-index는?
- ① 3.34mm/hr
- ② 4.72mm/hr
- ③ 5.47mm/hr
- ④ 6.91mm/hr
등록된 댓글이 없습니다.
58. 레이놀즈(Reynolds)수에 대한 설명으로 틀린 것은?
- ① 레이놀즈 수에 의해 흐름상태는 층류, 천이영역, 난류로 분류할 수 있다.
- ② 2.000보다 작으면 층류가 된다.
- ③ 중력에 대한 관성력의 비를 나타낸다.
- ④ 무차원의 수로 흐름상태를 구분하는 지표가 된다.
등록된 댓글이 없습니다.
59. 베르누이(Bernoulli)정리의 적용조건이 아닌 것은?
- ① 임의의 두 범은 같은 유선 위에 있다.
- ② 정상상태의 흐름이다.
- ③ 점성 유체이다.
- ④ 비압축성 유체의 흐름이다.
등록된 댓글이 없습니다.
60. 한계수심에 대한 설명으로 옳지 않은 것은?
- ① 유량이 일정할 때 한계수심에서 비에너지가 최소가 된다.
- ② 한계수심보다 수심이 작은 흐름이 상류이고 큰 흐름이 사류이다.
- ③ 비에너지가 일정하면 한계수심으로 흐를 때 유량이 최대가 된다.
- ④ 유량이 일정할 때 한계수심에서 비력이 최소가 된다.
등록된 댓글이 없습니다.
4과목 : 철근콘크리트 및 강구조
61. 그림과 같은 용접부의 응력은?
- ① 115 MPa
- ② 110 MPa
- ③ 100 MPa
- ④ 94 MPa
등록된 댓글이 없습니다.
62. 그림과 같은 복철근 보의 유효깊이는? (단, 철근 1개의 단면적은 250mm2 이다.)
- ① 810mm
- ② 780mm
- ③ 770mm
- ④ 730mm
등록된 댓글이 없습니다.
63. b=350 mm, d=550mm인 직사각형 단면의 보에서 지속하중에 의한 순간처짐이 16mm였다. 1년 후 총 처짐량은 얼마인가? (단, As=2246mm2, Ag=1284mm2, ζ=1.4)
- ① 20.5mm
- ② 32.8mm
- ③ 42.1mm
- ④ 26.5mm
등록된 댓글이 없습니다.
64. 2방향 슬래브 설계시 직접설계법을 적용할 수 있는 제한사항에 대한 설명 중 틀린 것은?
- ① 각 방향으로 3경간 이상이 연속되어야 한다.
- ② 모든 하중은 연직하중으로서 슬래브판 전체에 등분포되어야 하며, 활하중은 고정하중의 3배 이하이어야 한다.
- ③ 연속한 기둥 중심선으로부터 기둥의 이탈은 이탈방향 경간의 최대 10%까지 허용할 수 있다.
- ④ 각 방향으로 연속한 받침부 중심간 경간 길이의 차이는 긴 경간의 1/3 이하이어야 한다.
등록된 댓글이 없습니다.
65. 철근콘크리트 깊은 보에 대한 전단설계 방법 중 잘못된 것은?
- ① 깊은 보는 비선형 변형률분포를 고려하여 설계하거나 스트릿-타이 모델에 의하여 설계하여야 한다.
- ② 수직전단철근의 간격은 d/5 이하 또는 300 mm 이하로 하여야 한다.
- ③ 깊은 보의 Vn은 이하 이어야 한다.
- ④ 깊은 보에서 수직전단철근이 수평전단철근 보다 전단보강 효과가 더 크다.
등록된 댓글이 없습니다.
66. 인장 이형철근의 정착길이 산정시 필요한 보정계수에 대한 설명 중 틀린 것은? (단, fsp는 콘크리트의 쪼갬인장강도)
- ① 상부철근(정착길이 또는 겹침이음부 아래 300mm를 초과되게 굳지 않은 콘크리트를 친 수평철근)인 경우, 철근배근 위치에 따른 보정계수 1.3을 사용한다.
- ② 에폭시 도막철근인 경우, 피복두께 및 순간격에 따라 1.2나 2.0의 보정계수를 사용한다.
- ③ fsp가 주어지지 않은 경량콘크리트인 경우, 1.3의 보정계수를 사용한다.
- ④ 에폭시 도막철근이 상부철근인 경우, 보정계수끼리 곱한 값이 1.7보다 클 필요는 없다.
등록된 댓글이 없습니다.
67. 그림에 나타난 직사각형 단철근 보가 공칭 휨강도 Mp에 도달할 때 인장철근의 변형률은 얼마인가? (철근 D22 4개의 단면적 1548mm2, fck=28MPa, fy=350MPa)
- ① 0.003
- ② 0.005
- ③ 0.010
- ④ 0.012
등록된 댓글이 없습니다.
68. fck=35MPa, fy=350MPa을 사용하고 bn=500mm, d=1000mm인 휨을 받는 직사각형 단면에 요구되는 최소 휨철근량은 얼마인가?
- ① 1524mm2
- ② 1745mm2
- ③ 2000mm2
- ④ 2113mm2
등록된 댓글이 없습니다.
69. P=300kN의 인장응력이 작용하는 판두께 10mm인 철판에 ∅19mm인 리벳을 사용하여 접합 할 때의 소요 리벳 수는? (단, 허용전단응력 = 110MPa, 허용지압응력 = 220MPa_
- ① 8개
- ② 10개
- ③ 12개
- ④ 14개
등록된 댓글이 없습니다.
70. 주어진 T형 단면에서 전단에 대해 위험단면에서 Vud/Mu=0.28 이었다. 휨철근 인장강도의 40% 이상의 유효 프리스트레스트 힘이 작용할 때 콘크리트의 공칭전단강도(Vo)는 얼마인가? (단, fck=45MPa, Vu:계수전단력, Mu:계수휨모멘트 d:압축측 표면에서 긴장재 도심까지의 거리)
- ① 185.7kN
- ② 230.5kN
- ③ 321.7kN
- ④ 462.7kN
등록된 댓글이 없습니다.
71. 그림과 같은 T형보에서 응력사각형의 깊이 a는? (단, fck=21MPa, fy=300MPa, As=4020mm2이다.)
- ① 68mm
- ② 82mm
- ③ 94mm
- ④ 109mm
등록된 댓글이 없습니다.
72. 다음 주어진 단철근 직사각형 단면이 연성파괴를 한다면 이 단면의 공칭휨강도는 얼마인가? (단, fck=21MPa, fy=300MPa)
- ① 252.4 kNㆍm
- ② 296.9 kNㆍm
- ③ 356.3 kNㆍm
- ④ 396.9 kNㆍm
등록된 댓글이 없습니다.
73. 콘크리트 구조설계기준에서는 띠철근으로 보강된 기둥에 대해서는 감소계수 ∅=0.65, 나선철근으로 보강된 기둥에 대해서는 ∅=0.70을 적용한다. 그 이유에 대한 설명으로 가장 적당한 것은?
- ① 콘크리트의 압축강도 측정시 공시체의 형태가 원령이기 때문이다.
- ② 나선철근으로 보강된 기둥이 띠철근으로 보강된 기둥보다 연성이나 인성이 크기 때문이다.
- ③ 나선철근으로 보강된 기둥은 띠철근으로 보강된 기둥보다 골재분리현상이 적기 때문이다.
- ④ 같은 조건(콘크리트단면적, 철근단면적)에서 사각형(띠철근) 기둥이 원형(나선철근)기둥보다 큰 하중을 견딜수 있기 때문이다.
등록된 댓글이 없습니다.
74. 아래 그림과 같은 보에서 계수전단력 Vu=225kN에 대한 가장 적당한 스터럽간격은? (단, 사용된 스터럽은 철근 D13이다. 철근 D13의 단면적은 127mm2, fck=24MPa, fy=350MPa이다.)
- ① 110mm
- ② 150mm
- ③ 210mm
- ④ 225mm
등록된 댓글이 없습니다.
75. 철근콘크리트가 성립하는 이유에 대한 설명으로 잘못된것은?
- ① 철근과 콘크리트와의 부착력이 크다.
- ② 콘크리트 속에 묻힌 철근은 녹슬지 않고 내구성을 갖는다.
- ③ 철근과 콘크리트의 무게가 거의 같고 내구성이 같다.
- ④ 철근과 콘크리트는 열에 대한 팽창계수가 거의 같다.
등록된 댓글이 없습니다.
76. 철근콘크리트 부재의 최소 피복두께에 관한 설명 중 틀린 것은?
- ① 흙의 접하거나 옥외의 공기에 직접 노출되는 현장치기 콘크리트로 D25 이하의 철근을 사용하는 경우 최소 피복두께는 50mm이다.
- ② 옥외의 공기나 흙에 직접 접하지 않는 현장치기 콘크리트로 슬래브에 D35 이하의 철근을 사용하는 경우 최소 피복두께는 20mm이다.
- ③ 흙에 접하거나 옥외의 공기에 직접 노출되는 프리캐스트 콘크리트로 벽체에 D35이하의 철근을 사용하는 경우 최소 피복두께는 40mm이다.
- ④ 흙에 접하거나 옥외의 공기에 직접 노출되는 프리스트레스트 콘크리트로 벽체인 경우 최소 피복두께는 30mm이다.
등록된 댓글이 없습니다.
77. T형 PSC보에 설계하중을 작용시킨 결과 보의 처짐은 0이었으며, 프리스트레스 도입단계부터 부착된 계측장치로부터 상부 탄성변형률 ∊=3.5×10-4을 얻었다. 콘크리트 탄성계수 Ec=26000MPa, T형보의 단면적 Ag=150000mm2, 유효율 R=0.85일 때, 강재의 초기 긴장력 P1를 구하면?
- ① 1606kN
- ② 1365kN
- ③ 1160kN
- ④ 2269kN
등록된 댓글이 없습니다.
78. 콘크리트의 설계기준강도(fck)가 35MPa이며 철근의 설계항복강도가 400MPa이면 직경이 25mm인 압축 이형철근의 기본정착길이 (Idb)는 얼마인가?
- ① 227mm
- ② 358mm
- ③ 423mm
- ④ 430mm
등록된 댓글이 없습니다.
79. 옹벽의 토압 및 설계일반에 대한 설명 중 옳지 않은 것은?
- ① 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.
- ② 뒷부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한, 3변 지지된 2방향 슬래브로 설계하여야 한다.
- ③ 뒷부벽은 T형보로 설계하여야 하며, 앞부벽은 직사각형보로 설계하여야 한다.
- ④ 지반에 유발되는 최대 지반반력이 지반의 허용지지력을 초과하지 않아야 한다.
등록된 댓글이 없습니다.
80. 콘크리트구조물에서 비틀림에 대한 설계를 하려고 할 때 계수비틀림모멘트를 계산하는 방법에 대한 다음 설명 중 잘못된 것은? (단, d는 유효깊이)
- ① 균열에 의하여 내력의 재분배가 발생하여 비틀림모멘트가 감소할 수 있는 부정정구조물의경우 최대 계수비틀림모멘트를 감소시킬 수 있다.
- ② 철근콘크리트 부재에서 받침부로부터 d 이내에서 집중된 비틀림모멘트가 작용하면 위험단면은 받침부의 내부 면으로 하여야 한다.
- ③ 프리스트레스트 부재에서 받침부로부터 d 이내에 위피한 단면은 d에서 계산된 계수비틀림모멘트보다 작지 않은 비틀림모멘트에 대하여 설계하여야 한다.
- ④ 정밀한 해석을 수행하지 않은 경우, 슬래브로부터 전달되는 비틀림 하중은 전체 부재에 걸쳐 균등하게 분포하는 것으로 가정할 수 있다.
등록된 댓글이 없습니다.
5과목 : 토질 및 기초
81. 두께 5m의 점토층을 90% 압밀하는데 50일이 걸렸다. 같은 조건하에서 10m의 점토층을 90% 압밀하는데 걸리는 시간은?
- ① 100일
- ② 160일
- ③ 200일
- ④ 240일
등록된 댓글이 없습니다.
82. 어떤 흙 1200g(함수비 20%)과 흙 2600g(함수비 30%)을 섞으면 그 흙의 함수비는 약 얼마인가?
- ① 21.1%
- ② 25.0%
- ③ 26.7%
- ④ 29.5%
등록된 댓글이 없습니다.
83. 토질 종류에 따른 다짐 곡선을 설명항 것 중 옳지 않은 것은?
- ① 조립토가 세립토에 비하여 최대건조단위 중량이 크게 나타나고 최적함수비는 작게 나타난다.
- ② 조립토에서는 입도분포가 양호할수록 최대건조단위 중량은 크고 최적함수비는 작다.
- ③ 조립토 일수록 다짐 곡선은 완만하고 세립토 일수록 다짐 곡선은 급하게 나타난다.
- ④ 점성토에서는 소성이 클수록 최대건조단위 중량은 감소하고 최적함수비는 증가한다.
등록된 댓글이 없습니다.
84. 그림에서 안전율 3을 고려하는 경우, 수두차 h를 최소 얼마로 높일 때 모래시료에 분사현상이 발생하겠는가?
- ① 12.75cm
- ② 9.75cm
- ③ 4.25cm
- ④ 3.25cm
등록된 댓글이 없습니다.
85. 현장에서 다짐된 사질토의 상대다짐도가 95%이고 최대 및 최소 건조단위중량이 각각 1.76t/m3, 1.5t/m3이라고 할 때 현장시료의 건조단위중량과 상대밀도는? (순서대로 건조단위중량/상대밀도)
- ① 1.67t/m3 / 71%
- ② 1.67t/m3 / 69%
- ③ 1.63t/m3 / 69%
- ④ 1.63t/m3 / 71%
등록된 댓글이 없습니다.
86. 깊은기초에 대한 설명으로 틀린 것은?
- ① 점토지반 말뚝기초의 주면마찰 저항을 산정하는 방법에는 α, β, λ방법이 있다.
- ② 사질토에서 말뚝의 선단지지력은 깊이에 비례하여 증가 하나 어느 한계에 도달하면 더 이상 증가하지 않고 거의 일정해 진다.
- ③ 무리말뚝의 효율은 1보다 작은 것이 보통이나 느슨한 사질토의 경우에는 1보다 클 수 있다.
- ④ 무리말뚝의 침하량은 동일한 규모의 하중을 받는 외말뚝의 침하량보다 작다.
등록된 댓글이 없습니다.
87. 다음은 주요한 Sounding(사운딩)의 종류를 나타낸 것이다. 이 가운데 사질토에 가장 적합하고 점성토에서도 쓰이는 조사법은?
- ① 더치 콘(Dutch Cone) 관입시험기
- ② 베인 시험기(Vane tester)
- ③ 표준 관입시험기
- ④ 이스키메타(Iskymeter)
등록된 댓글이 없습니다.
88. Vane Test에서 Vane의 지름 50mm, 높이 10cm, 파괴시 토오크가 59.kgㆍcm일 때 점착력은?
- ① 1.29kg/cm2
- ② 1.57kg/cm2
- ③ 2.13kg/cm2
- ④ 2.76kg/cm2
등록된 댓글이 없습니다.
89. 점착력이 5t/m2, rt=1.8t/m2의 비배수상태(∅=0)인 포화된 점성토 지반에 직경 40cm, 길이 10m의 PHC 말뚝이 항타시공 되었다. 이 말뚝의 선단지지력은 얼마인가? (단, Meyerhof 방법을 사용)
- ① 1.57 t
- ② 3.23 t
- ③ 5.65 t
- ④ 45 t
등록된 댓글이 없습니다.
90. 크기가 30cm×30cm의 평판을 이용하여 사질토위에서 평판재하시험을 실시하고 극한 지지력 20t/m2을 얻었다. 크기가 1.8m×1.8m인 정사각형기초의 총허용하중은 약 얼마인가? (단, 안전률 3을 사용)
- ① 22ton
- ② 66ton
- ③ 130ton
- ④ 150ton
등록된 댓글이 없습니다.
91. 그림과 같은 옹벽배면에 작용하는 토압의 크기를 Rankine의 토압공식으로 구하면?
- ① 3.2t/m
- ② 3.7t/m
- ③ 4.7t/m
- ④ 5.2t/m
등록된 댓글이 없습니다.

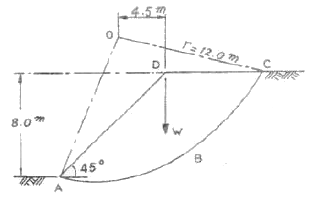

92. 내부마찰각 ∅u=0, 점착력 Cu=4.5t/m2, 단위중량이 1.9t/m3되는 포화된 점토층에 경사각 45°로 높이 8m인 사면을 만들었다. 그림과 같은 하나의 파괴면을 가정했을때 안전율은? (단, ABCD의 면적은 70m2이고, ABCD의 무게중심은 0점에서 4.5m거리에 위치하며, 호 AC 길이는 20.0m이다.)
- ① 1.2
- ② 1.8
- ③ 2.5
- ④ 3.2
등록된 댓글이 없습니다.
93. 흙의 투수계수 k에 관한 설명으로 옳은 것은?
- ① k는 간극비에 반비례한다.
- ② k는 형상계수에 반비례한다.
- ③ k는 점성계수에 반비례한다.
- ④ k는 입경의 제곱에 반비례한다.
등록된 댓글이 없습니다.
94. 어떤 흙의 전단실험결과 c=1.8kg/cm2, ∅=35°, 토립자에 작용하는 수직응력 σ=3.6kg/cm2일 때 전단강도는?
- ① 4.89kg/cm2
- ② 4.32kg/cm2
- ③ 6.33kg/cm2
- ④ 3.86kg/cm2
등록된 댓글이 없습니다.
95. 포함된 점토에 대하여 비압밀비배수(UU)시험을 하였을 때의 결과에 대한 설명 중 옳은 것은? (단, ∅:내부마찰각, c:점착력)
- ① σ와 c가 나타나지 않는다.
- ② ∅는 “0”이 아니지만 c는 “0”이다.
- ③ ∅와 c가 모두 “0”이 아니다.
- ④ ∅는 “0”이고 c는 “0”이 아니다.
등록된 댓글이 없습니다.
96. 아래조건에서 점토층 중간면에 작용하는 유효응력과 간극수압은?
- ① 유효응력:5.58(t/m2), 간극수압:10(t/m2)
- ② 유효응력:9.58(t/m2), 간극수압:8(t/m2)
- ③ 유효응력:5.58(t/m2), 간극수압:8(t/m2)
- ④ 유효응력:9.58(t/m2), 간극수압:10(t/m2)
등록된 댓글이 없습니다.
97. 어떤 점토의 압밀계수는 1.92×10-3cm2/sec, 압축계수는 2.86×10-2cm2/g이었다. 이 점토의 투수계수는? (단, 이 점토의 초기간극비는 0.8이다.)
- ① 1.05 × 10-5cm/sec
- ② 2.05 × 10-5cm/sec
- ③ 3.05 × 10-5cm/sec
- ④ 4.05 × 10-5cm/sec
등록된 댓글이 없습니다.
98. 연약점토 지반에 말뚝을 시공하는 경우, 말뚝을 타입한 후 어느 정도 기간이 경과한 우에 재하시험을 하게 된다. 그 이유로 가장 적합한 것은?
- ① 말뚝 타입시 말뚝 자체가 받는 충격에 의해 두부의 손상이 발생할 수 있어 안정화에 시간이 걸리기 때문이다.
- ② 말뚝에 주면마찰력이 발생하기 때문이다.
- ③ 말뚝에 부마찰력이 발생하기 때문이다.
- ④ 말뚝 타입시 교란된 점토의 강도가 원래대로 회복하는데 시간이 걸리기 때문이다.
등록된 댓글이 없습니다.
99. 사질토에 대한 직접 전단시험을 실시하여 다음과 같은 경과를 얻었다. 내부마찰각을 약 얼마인가?
- ① 25°
- ② 30°
- ③ 35°
- ④ 40°
등록된 댓글이 없습니다.
100. 수평방향의 투수계수(kh)가 0.4cm/sec이고 연직방향의 투수계수(kv)가 0.1cm/sec일 때 등가 투수계수를 구하면?
- ① 0.20cm/sec
- ② 0.25cm/sec
- ③ 0.30cm/sec
- ④ 0.35cm/sec
등록된 댓글이 없습니다.
6과목 : 상하수도공학
101. 관거의 접합방법 중에서 유수(流水)는 원활하지만 관거의 매설깊이가 증가하여 공사비가 많이 들고, 펌프 배수하는 지역에서는 양정이 높게 되는 단점이 있는 것은?
- ① 수면 접합
- ② 관저 접합
- ③ 관중심 접합
- ④ 관점 접합
등록된 댓글이 없습니다.
102. 다음 상수도 시설중 수원에서 취수한 물을 정수장까지 공급하는 시설은?
- ① 도수시설
- ② 정수시설
- ③ 송수시설
- ④ 배수시설
등록된 댓글이 없습니다.
103. 다음 중 응집제로 사용되지 않는 것은?
- ① Al2(SO4)3
- ② FeCl3
- ③ MgCO3
- ④ Poly Aluminum Chloride
등록된 댓글이 없습니다.
104. 펌프는 흡입실양정 및 토출량을 고려하여 전양정에 따라 선정하여야 한다. 전양정이 5m 이하일 때 표준이며 비교회전도(Ns)가 1100~2000 정도인 펌프 형식은?
- ① 축류펌프
- ② 사류펌프
- ③ 원심사류펌프
- ④ 원심펌프
등록된 댓글이 없습니다.
105. 수중의 철, 망간을 제거하는 방법 중 산화법이 아닌 것은?
- ① 포기(Aeration)법
- ② 염소법
- ③ 이온교환법
- ④ 접촉산화법
등록된 댓글이 없습니다.
106. 직경이 20cm이고 길이가 100m인 관을 직경 30cm인 등치관으로 바꾸려면 필요한 길이는 몇 m 인가? (단, 모든 손실계수는 동일하다고 가정하고 Hazen-Williams 공식을 적용한다.)
- ① 710.38m
- ② 720.38m
- ③ 730.38m
- ④ 740.38m
등록된 댓글이 없습니다.
107. 계획하수량 1.6m3/sec이 관경 1,000mm, 동수경사 0.0024 관길이 30m, 여유량 0.04m의 조건의 원형관을 흐를 때 관내의 역사이펀 손실수두(H)는? (단, 를이용하고 β=1.5를 적용)
- ① 0.05m
- ② 0.06m
- ③ 0.318m
- ④ 0.430m
등록된 댓글이 없습니다.
108. 하수의 배제방식에 대한 설명 중 옳지 않은 것은?
- ① 합류식은 2계통의 분류식에 비해 일반적인 건설비가 많이 소요된다.
- ② 합류식은 분류식보다 유량 및 유속의 변화폭이 크다.
- ③ 분류식은 관거내의 퇴적이 적고 수세효과를 기대할 수 없다.
- ④ 분류식은 관거오접의 철저한 감시가 필요하다.
등록된 댓글이 없습니다.
109. 도수시설 중 접합정에 대한 설명으로 맞지 않는 것은?
- ① 원형 또는 각형의 콘크리트 혹은 철근콘크리트로 축조한다.
- ② 수압이 높은 경우에는 필요에 따라 수압제어용 밸브를 설치한다.
- ③ 유출관의 유출구 중심높이는 저수위에서 관경의 3배 이상 낮게 하는 것을 원칙으로 한다.
- ④ 유입속도가 큰 경우에는 접합정 내에 월류벽 등을 설치하여 유속을 감쇄시킨다.
등록된 댓글이 없습니다.
110. 인구 10만의 도시에 계획 1인 1일 최대급수량 600L, 급수보급율 80%를 기준으로 상수도 시설을 계획하고자 한다. 이 도시의 계획 1일 최대급수량은?
- ① 32,000m3
- ② 40,000m3
- ③ 48,000m3
- ④ 60,000m3
등록된 댓글이 없습니다.
111. 급수방식에 대한 다음 설명 중 맞지 않는 것은?
- ① 급수방식은 직결식과 저수조식으로 나누며 이를 병용하기도 한다.
- ② 저수조식은 급수관으로부터 수돗물을 일단 저수조에 받아서 급수하는 방식이다.
- ③ 재해시나 사고 등에 의한 수도의 단수나 감수시에도 물을 반드시 확보해야 할 경우는 직결식으로 한다.
- ④ 배수관의 압력변동에 관계없이 상시 일정한 수량과 압력을 필요로 하는 경우는 저수조식으로 한다.
등록된 댓글이 없습니다.
112. 하수 소독 방법인 염소 및 자외선 소독의 장단점 비교에 관한 내용으로 틀린 것은?
- ① 자외선 소독은 잔류독성이 없다.
- ② 자외선 소독은 소독이 성공적인지 즉시 측정할 수 있다.
- ③ 염소 소독은 소독력 있는 잔류염소를 수송관거내에 유지시킬 수 있다.
- ④ 염소 소독은 암모니아의 첨가에 의해 결합잔류염소가 형성된다.
등록된 댓글이 없습니다.
113. 다음 설명 중 옳지 않은 것은?
- ① BOD는 유기물이 호기성 상태에서 분해ㆍ안정화 되는데 요구되는 산소량이다.
- ② BOD는 보통 20℃에서 5일간 시료를 배양했을 때 소비된 용존산소량으로 표시한다.
- ③ BOD가 과도하게 높으면 DO는 감소하며 악취가 발생된다.
- ④ BOD, COD는 오염의 비표로서 하수 중의 용존산소량을 나타낸다.
등록된 댓글이 없습니다.
114. 하수도의 관거계획에 대한 설명으로 옳은 것은?
- ① 오수관거는 계획1일평균오수량을 기준으로 계획한다.
- ② 합류식에서 하수의 차집관거는 우천시 계획오수량을 기준으로 계획한다.
- ③ 오수관거와 우수관거가 교차하여 역사이펀을 피할 수 없는 경우는 우수관거를 역사이펀으로 하는 것이 바람직하다.
- ④ 관거의 역사이펀을 많이 설치하여 유지관리 측면에서 유리하도록 계획한다.
등록된 댓글이 없습니다.
115. 다음 중 수격작용(Water Hammer)의 방지 또는 감소 대책에 대한 설명으로 틀린 것은?
- ① 펌프의 토출구에 완만히 닫을 수 있는 역지밸브를 설치하여 압력상승을 적게 한다.
- ② 펌프 설치 위피를 높게 하고 흡입양정을 크게 한다.
- ③ 펌프에 플라이휠(Fly Wheel)을 붙여 펌프의 관성을 증가시켜 급격한 압력강하를 완화한다.
- ④ 토출측 관로에 압력조절수조를 설치한다.
등록된 댓글이 없습니다.
116. 다음 중 호소나 저수지가 수원일 경우 적합하지 않은 취수시설은?
- ① 취수관거
- ② 취수탑
- ③ 취수틀
- ④ 취수문
등록된 댓글이 없습니다.
117. 전염소처리로 제거할 수 오염물질과 가장 거리가 먼 것은?
- ① 철(Fe)
- ② 조류
- ③ 암모니아성 질소
- ④ 트리할로메탄
등록된 댓글이 없습니다.
118. 다음 중 계획 1일 최대급수량을 기준으로 삼지 않는 시설은?
- ① 취수시설
- ② 송수시설
- ③ 정수시설
- ④ 배수시설
등록된 댓글이 없습니다.
119. 슬러지 농축방법 중 중력식 농축이 갖는 특징으로 틀린 것은?
- ① 장치의 구조가 간단하다.
- ② 약품주입이 불필요하다.
- ③ 1차 침전지 슬러지보다 잉여슬러지에 효과적이다.
- ④ 저장과 농축이 동시에 가능하다.
등록된 댓글이 없습니다.
120. 표준활성슬러지 처리법에 관한 설명으로 틀린 것은?
- ① HRT는 6~8시간을 표준으로 한다.
- ② MLSS농도는 1500~2500mg/L를 표준으로 한다.
- ③ 포기방식은 전면포기식, 선회류식, 미세기포 분사식 수중교반식 등이 있다.
- ④ 포기조의 유효수심은 표준식의 경우 10m를 표준으로 한다.
등록된 댓글이 없습니다.
