특수용접기능사(2014. 7. 20.) 시험일자 : 2014년 7월 20일
1과목 : 용접일반
1. 아크 용접에서 피복제의 작용을 설명한 것 중 틀린 것은?
- ① 전기절연 작용을 한다.
- ② 아크(arc)를 안정하게 한다.
- ③ 스패터링(spattering)을 많게 한다.
- ④ 용착금속의 탈산정련 작용을 한다.
등록된 댓글이 없습니다.
2. 강의 인성을 증가시키며, 특히 노치 인성을 증가시켜 강의 고온 가공을 쉽게 할 수 있도록 하는 원소는?
- ① P
- ② Si
- ③ Pb
- ④ Mn
등록된 댓글이 없습니다.
3. 플라즈마 아크 절단법에 관한 설명이 틀린 것은?
- ① 알루미늄 등의 경금속에는 작동가스로 아르곤과 수소의 혼합가스가 사용된다.
- ② 가스절단과 같은 화학반응은 이용하지 않고, 고속의 플라즈마를 사용한다.
- ③ 텅스텐전극과 수냉 노즐사이에 아크를 발생시키는 것을 비이행형 절단법이라 한다.
- ④ 기체의 원자가 저온에서 음(-)이론으로 분리된 것을 플라즈마라 한다.
등록된 댓글이 없습니다.
4. AW 220, 무부하 전압 80V, 아크전압이 30 V인 용접기의 효율은(단, 내부손실은 2.5kW이다.)
- ① 71.5%
- ② 72.5 %
- ③ 73.5%
- ④ 74.5%
등록된 댓글이 없습니다.
5. 예열용 연소 가스로는 주소 수소가스를 이용하며, 침몰선의 해체, 교량의 교각 개조 등에 사용되는 절단법은?
- ① 스카핑
- ② 산소창 절단
- ③ 분말절단
- ④ 수중절단
등록된 댓글이 없습니다.
6. 피복아크 용접봉의 보관과 건조 방법으로 틀린 것은?
- ① 건조하고 진동이 없는 곳에 보관한다.
- ② 저소수계는 100 ~ 150℃에서 30분 건조한다.
- ③ 피복제의 계통에 따라 건조 조건이 다르다.
- ④ 일미나이트계는 70 ~ 100℃에서 30 ~ 60분 건조한다.
등록된 댓글이 없습니다.
7. 가스절단 작업을 할 때 양호한 절단면을 얻기 위하여 예열 후 절단을 실시하는데 예열불꽃이 강할 경우 미치는 영향 중 잘못 표현된 것은?
- ① 절단면이 거칠어진다.
- ② 절단면이 매우 양호하다.
- ③ 모서리가 용융되어 둥글게 된다.
- ④ 슬래그 중의 철 성분의 박리가 어려워진다.
등록된 댓글이 없습니다.
8. 아크 용접기에 사용하는 변압기는 어느 것이 가장 적합한가?
- ① 누설 변압기
- ② 단권 변압기
- ③ 계기용 변압기
- ④ 전압 조정용 변압기
등록된 댓글이 없습니다.
9. 가스용접에서 전진법과 비교한 후진법의 설명으로 맞는 것은?
- ① 열이용률이 나쁘다.
- ② 용접속도가 느리다.
- ③ 용접변형이 크다.
- ④ 두꺼운 판의 용접에 적합하다.
등록된 댓글이 없습니다.
10. 산소에 대한 설명으로 틀린 것은?
- ① 가연성 가스이다.
- ② 무색, 무취, 무미이다.
- ③ 물의 전기분해로도 제조한다.
- ④ 액체 산소는 보통 연한 청색을 띤다.
등록된 댓글이 없습니다.
11. 피복 아크 용접 시 용접회로의 구성순서가 바르게 연결된 것은?
- ① 용접기 → 접지케이블 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 헬멧
- ② 용접기 → 전극케이블 → 용접봉홀더 → 용접봉 → 아크 → 접지케이블 → 모재
- ③ 용접기 → 접지케이블 → 용접봉홀더 → 용접봉 → 아크 → 전극케이블 → 모재
- ④ 용접기 → 전극케이블 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 접지케이블
등록된 댓글이 없습니다.
12. 엔진 구동형 용접기에 비해 정류기형 직류 아크 용접기의 특성에 관한 설명으로 틀린 것은?
- ① 보수와 점검이 어렵다.
- ② 취급이 간단하고 가격이 싸다.
- ③ 고장이 적고, 소음이 나지 않는다.
- ④ 교류를 정류하므로 완전한 직류를 얻지 못한다.
등록된 댓글이 없습니다.
13. 동일한 용접조건에서 피복 아크 용접할 경우 용입이 가장 깊게 나타나는 것은?
- ① 교류(AC)
- ② 직류 역극성(DCRP)
- ③ 직류 정극성(DCSP)
- ④ 고주파 교류(ACHF)
등록된 댓글이 없습니다.
14. 탄소강의 종류 중 탄소 함유량이 0.3 ~ 0.5%이고 탄소량이 증가함에 따라서 용접부에서 저온 균열이 발생될 위험성이 커지기 때문에 150 ~ 250℃로 예열을 실시할 필요가 있는 탄소강은?
- ① 저탄소강
- ② 중탄소강
- ③ 고탄소강
- ④ 대탄소강
등록된 댓글이 없습니다.
15. 가스 용접봉의 성분 중에서 인(P)이 모재에 미치는 영향을 올바르게 설명한 것은?
- ① 기공을 막을 수 있으나 강도가 떨어지게 된다.
- ② 강의 강도를 증가시키나 연신율, 굽힘성 등이 감소된다.
- ③ 용접부의 저항력을 감소시키고, 기공 발생의 원인이 된다.
- ④ 강에 취성을 주며 가연성을 잃게 하는데 특히 암적색으로 가열한 경우는 대단히 심하다.
등록된 댓글이 없습니다.
16. 아크전류가 일정할 때 아크전압이 높아지면 용접봉의 용융속도가 늦어지고, 아크전압이 낮아지면 용융속도가 빨라지는 특성은?
- ① 부저항 특성
- ② 전압회복 특성
- ③ 절연회복 특성
- ④ 아크길이 자기제어 특성
등록된 댓글이 없습니다.
17. 일반적으로 피복 아크 용접시 운봉폭은 심선 지름의 몇 배인가?
- ① 1 ~ 2 배
- ② 2 ~ 3 배
- ③ 5 ~ 6 배
- ④ 7 ~ 8 배
등록된 댓글이 없습니다.
18. 시중에서 시판되는 구리 제품의 종류가 아닌 것은?
- ① 전기동
- ② 산화동
- ③ 정련동
- ④ 무산소동
등록된 댓글이 없습니다.
19. 암모니안(NH3) 가스 중에서 500℃ 정도로 장시간 가열하여 강제품의 표면을 경화시키는 열처리는?
- ① 침탄 처리
- ② 질화 처리
- ③ 화염 경화처리
- ④ 고주파 경화처리
등록된 댓글이 없습니다.
20. 냉간가공을 받은 금속의 재결정에 대한 일반적인 설명으로 틀린 것은?
- ① 가공도가 낮을수록 재결정 온도는 낮아진다.
- ② 가공시간이 길수록 재결정 온도는 낮아진다.
- ③ 철의 재결정온도는 330 ~ 450℃ 정도 이다.
- ④ 재결정 입자의 크기는 가공도가 낮을수록 커진다.
등록된 댓글이 없습니다.
21. 황동의 화학적 성질에 해당되지 않는 것은?
- ① 질량 효과
- ② 자연 균열
- ③ 탈아연 부식
- ④ 고온 탈아연
등록된 댓글이 없습니다.
22. 18%Cr - 8%Ni계 스테인리스강의 조직은?
- ① 페라이트계
- ② 마텐자이트계
- ③ 오스테나이트계
- ④ 시멘타이트계
등록된 댓글이 없습니다.
23. 주강제품에는 기포, 기고 등이 생기기 쉬우므로 제강작업시에 쓰이는 탈산제는?
- ① P, S
- ② Fe-Mn
- ③ SO2
- ④ Fe2O3
등록된 댓글이 없습니다.
24. Fe-C 상태도에서 아공석강의 탄소함량으로 옳은 것은?
- ① 0.025 ~ 0.80%C
- ② 0.80 ~ 2.0%C
- ③ 2.0 ~ 4.3%C
- ④ 4.3 ~ 6.67%C
등록된 댓글이 없습니다.
25. 저온 메짐을 일으키는 원소는?
- ① 인(P)
- ② 황(S)
- ③ 망간(Mn)
- ④ 니켈(Ni)
등록된 댓글이 없습니다.
26. 오스테나이트계 스테인리스강을 용접시 냉각과정에서 고온균열이 발생하게 되는 원인으로 틀린 것은?
- ① 아크의 길이가 너무 길 때
- ② 모재가 오염되어 있을 때
- ③ 크레이터 처리를 하였을 때
- ④ 구속력이 가해진 상태에서 용접할 때
등록된 댓글이 없습니다.
27. 텅스텐(W)의 용융점은 약 몇 ℃ 인가?
- ① 1538℃
- ② 2610℃
- ③ 3410℃
- ④ 4310℃
등록된 댓글이 없습니다.
28. 저온뜨임의 목적이 아닌 것은?
- ① 치수의 경년변화 방지
- ② 담금질 응력 제거
- ③ 내마모성의 향상
- ④ 기공의 방지
등록된 댓글이 없습니다.
29. 현미경 시험용 부식제 중 알루미늄 및 그 합금용에 사용되는 것은?
- ① 초산 알코올 용액
- ② 피크린산 용액
- ③ 왕수
- ④ 수산화나트륨 용액
등록된 댓글이 없습니다.
30. 전기에 감전되었을 때 체내에 흐르는 전류가 몇 mA일 때 근육 수축이 일어나는가?
- ① 5 mA
- ② 20 mA
- ③ 50 mA
- ④ 100 mA
등록된 댓글이 없습니다.
31. 금속산화물이 알루미늄에 의하여 산소를 빼앗기는 반응에 의해 생성되는 열을 이용하여 금속을 접합하는 용접 방법은?
- ① 일렉트로 슬래그 용접
- ② 테르밋 용접
- ③ 불활성 가스 금속 아크 용접
- ④ 스폿 용접
등록된 댓글이 없습니다.
32. 맛대기 용접에서 판 두께가 대략 6mm 이하의 경우에 사용되는 홈의 형상은?
- ① I형
- ② X형
- ③ U형
- ④ H형
등록된 댓글이 없습니다.
33. TIG 용접에서 청정작용이 가장 잘 발생하는 용접전원은?
- ① 직류 역극성일 때
- ② 직류 정극성일 때
- ③ 교류 정극성일 때
- ④ 극성에 관계없음
등록된 댓글이 없습니다.
34. 다음 중 서브머지드 아크 용접에서 기공의 발생 원인과 거리가 가장 먼 것은?
- ① 용제의 건조불량
- ② 용접속도의 과대
- ③ 용접부의 구속이 심할 때
- ④ 용제 중에 불순물의 혼입
등록된 댓글이 없습니다.
35. 안전모의 일반구조에 대한 설명으로 틀린 것은?
- ① 안전모는 모체, 착장체 및 턱끈을 가질 것
- ② 착장체의 구조는 착용자의 머리부위에 균등한 힘이 분배되도록 할 것
- ③ 안전모의 내부수직거리는 25mm 이상 50mm 미만일 것
- ④ 착장체의 머리 고정대는 착용자의 머리 부위에 고정하도록 조절할 수 없을 것
등록된 댓글이 없습니다.
36. 매크로 조직 시험에서 철강재의 부식에 사용되지 않는 것은?
- ① 염산 1 : 물 1의 액
- ② 염산 3.8 : 황산 1.2 : 물 5.0의 액
- ③ 소금 1 : 물 1.5의 액
- ④ 초산 1 : 물 3의 액
등록된 댓글이 없습니다.
2과목 : 용접재료
37. 서브머지드 아크 용접의 용제에서 광물성 원료를 고온(1300℃ 이상)으로 용융한 후 분쇄하여 적합한 입도로 만드는 용제는?
- ① 용융형 용제
- ② 소결형 용제
- ③ 첨가형 용제
- ④ 혼성형 용제
등록된 댓글이 없습니다.
38. 용접결함과 그 원인을 조합한 것으로 틀린 것은?
- ① 선상조직 - 용착금속의 냉각속도가 빠를 때
- ② 오버랩 - 전류가 너무 낮을 때
- ③ 용입불량 - 전류가 너무 높을 때
- ④ 슬래그 섞임 - 전층의 슬래그 제거가 불완전할 때
등록된 댓글이 없습니다.
39. 용접작업을 할 때 발생한 변형을 가열하여 소성변형을 시켜서 교정하는 방법으로 틀린 것은?
- ① 박판에 대한 점수축법
- ② 형재에 대한 직선수축법
- ③ 가열 후 해머질 하는법
- ④ 피닝법
등록된 댓글이 없습니다.
40. 다음 중 CO2 가스 아크용접에 적용되는 금속으로 맞는 것은?
- ① 알루미늄
- ② 황동
- ③ 연강
- ④ 마그네슘
등록된 댓글이 없습니다.
41. 모재의 열 변형이 거의 없으며, 이종 금속의 용접이 가능하고 정밀한 용접을 할 수 있으며, 비접촉식 방식으로 모재에 손상을 주지 않는 용접은?
- ① 레이저 용접
- ② 테르밋 용접
- ③ 스터드 용접
- ④ 플라즈마 제트 아크 용접
등록된 댓글이 없습니다.
42. 납땜에 관한 설명 중 맞는 것은?
- ① 경납땜은 주로 납과 주석의 합금용제를 많이 사용한다.
- ② 연납땜은 450℃ 이상에서 하는 작업이다.
- ③ 납땜은 금속 사이에 융점이 낮은 별개의 금속을 용융 첨가하여 접합한다.
- ④ 은납은 주성분은 은, 납, 탄소 등의 합금이다.
등록된 댓글이 없습니다.
43. 용접부의 비파괴 시험에 속하는 것은?
- ① 인장시험
- ② 화학분석시험
- ③ 침투시험
- ④ 용접균열시험
등록된 댓글이 없습니다.
44. 용접 시 발생되는 아크 광선에 대한 재해 원인이 아닌 것은?
- ① 차광도가 낮은 차광 유리를 사용했을 때
- ② 사이드에 아크 빛이 들어 왔을 때
- ③ 아크 빛을 직접 눈으로 보았을 때
- ④ 차광도가 높은 차광 유리를 사용했을 때
등록된 댓글이 없습니다.
45. 용접전의 일반적인 준비 사항이 아닌 것은?
- ① 용접재료 확인
- ② 용접사 선정
- ③ 용접봉의 선택
- ④ 후열과 풀림
등록된 댓글이 없습니다.
46. TIG 용접에서 보호 가스로 주로 사용하는 가스는?
- ① Ar, He
- ② CO, Ar
- ③ He, CO2
- ④ CO, He
등록된 댓글이 없습니다.
47. 이산화탄소 아크 용접의 시공법에 대한 설명으로 맞는 것은?
- ① 와이어의 돌출길이가 길수록 비드가 아름답다.
- ② 와이어의 용용속도는 아크전류에 정비례하여 증가한다.
- ③ 와이어의 돌출길이가 길수록 늦게 용융된다.
- ④ 와이어의 돌출길이가 길수록 아크가 안정된다.
등록된 댓글이 없습니다.
48. 서브머지드 아크 용접에서 루트 간격이 0.8mm 보다 넓을 때 누설방지 비드를 배치하는 가장 큰 이유로 맞는 것은?
- ① 기공을 방지하기 위하여
- ② 크랙을 방지하기 위하여
- ③ 용접변형을 방지하기 위하여
- ④ 용락을 방지하기 위하여
등록된 댓글이 없습니다.
49. MIG 용접 시 와이어 송급 방식의 종류가 아닌 것은?
- ① 풀 방식
- ② 푸시 방식
- ③ 푸시 풀 방식
- ④ 푸시 언더 방식
등록된 댓글이 없습니다.
50. 다음 중 심 용접의 종류가 아닌 것은?
- ① 맞대기 심 용접
- ② 슬롯 심 용접
- ③ 매시 심 용접
- ④ 포일 심 용접
등록된 댓글이 없습니다.
3과목 : 기계제도
51. 다음 중 기계제도 분야에서 가장 많이 사용되며, 제3각법에 의하여 그리므로 모양을 엄밀, 정확하게 표시할 수 있는 도면은?
- ① 캐비닛도
- ② 등각투상도
- ③ 투시도
- ④ 정투상도
등록된 댓글이 없습니다.

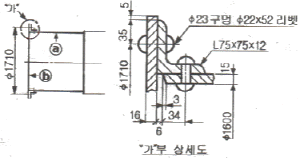

52. 그림과 같은 도면에서 ⓐ 판의 두께는 얼마인가?
- ① 6 mm
- ② 12 mm
- ③ 15 mm
- ④ 16 mm
등록된 댓글이 없습니다.
53. 배관 도시 기호 중 체크밸브를 나타내는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
54. 다음 중 단독형체로 적용되는 기하공차로만 짝지어진 것은?
- ① 평면도, 진원도
- ② 진직도, 직각도
- ③ 평행도, 경사도
- ④ 위치도, 대칭도
등록된 댓글이 없습니다.
55. 기계제도에서 도면의 크기 및 양식에 대한 설명 중 틀린 것은?
- ① 도면 용지는 A열 사이즈를 사용할 수 있으며, 연장하는 경우에는 연장사이즈를 사용한다.
- ② A4 ~ A0 도면 용지는 반드시 긴 쪽을 좌우 방향으로 놓고서 사용해야 한다.
- ③ 도면에서 반드시 윤곽선 및 중심마크를 그린다.
- ④ 복사한 도면을 접을 때 그 크기는 원칙적으로 A4 크기로 한다.
등록된 댓글이 없습니다.
56. 물체의 정면도를 기준으로 하여 뒤쪽에서 본 투상도는?
- ① 정면도
- ② 평면도
- ③ 저면도
- ④ 배면도
등록된 댓글이 없습니다.
57. 그림과 같은 용접 이음을 용접 기호로 옳게 표시한 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
58. 다음 중 치수 보조 기호를 적용할 수 없는 것은?
- ① 구의 지름 치수
- ② 단면이 정사각형인 면
- ③ 단면이 정삼각형인 면
- ④ 판재의 두께 치수
등록된 댓글이 없습니다.
59. 다음 중 용접 구조용 압연 강재의 KS 기호는?
- ① SS 400
- ② SCW 450
- ③ SM 400 C
- ④ SCM 415 M
등록된 댓글이 없습니다.
60. 다음 그림에서 축 끝에 도시된 센터 구멍 기호가 뜻하는 것은?
- ① 센터 구멍이 남아 있어도 좋다.
- ② 센터 구멍이 필요하지 않다.
- ③ 센터 구멍을 반드시 남겨둔다.
- ④ 센터 구멍이 필요하다.
